自动变压器测试器 Model 13350
型号：13350
分类
国货精品
> Chroma 致茂
> 通用测试解决方案及其他
> 被动元件测试
> LCR表/自动变压器测试系统
摘要
结合量测单元与扫描测试 同时具备外部标准检测 新一代测试 自动变压器测试 变压器扫描测试 选择可搭配测试 信道扫描测试 一次最多可测试
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 13350 | 自动变压器测试器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 13350D | 自动变压器测试器-显示单元 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 13350M-200K | 自动变压器测试器-量测单元 20Hz ~ 200KHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A133502 | 20CH 扫描测试盒 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A133505 | 80CH 扫描测试盒 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A133507 | 连接转换单元 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A133509 | GPIB 适配卡 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A133510 | LAN & USB-H 适配卡 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 13350M-1M | 自动变压器测试器-量测单元 20Hz~1MHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色
- 测试频率20Hz~200kHz / 20Hz~1MHz
- 结合量测单元与扫描测试盒，降低长配线造成的损失，提升量测精度
- 支援比流器(C.T.)量测治具
- 支持80信道扫描盒
- USB储存接口
- 10/100LAN/ USB-H界面(选配)
- 内建100mA重叠电流(RJ-45)
- 测试频率、电压、速度个别设定
- 不良判定锁住功能(Fail Lock)
- 自动量测功能(Auto Test)
- 同时具备外部标准检测与20信道扫描量测
- 降低漏感(Lk) 二次测短路的线路损失
- 各测项都可任意选择短路脚位
- 支持简体中文
- RS232接口兼容SCPI指令(标配)
- GPIB通讯接口(选配)
产品介绍

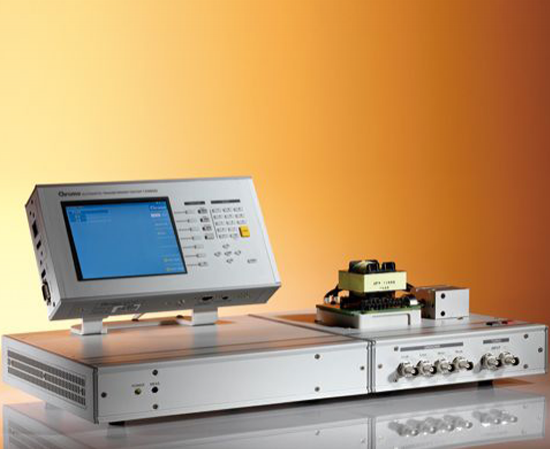

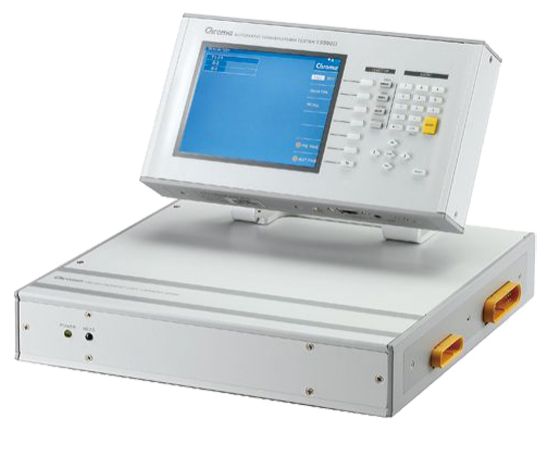

Chroma 13350新一代的自动变压器测试器，藉由多年市场经验与成果累积，除了保留旧款3250原有的优点之外，更增加许多新的功能。包含结合量测单元与扫描测试盒，降低长配线造成的损失，提升量测精度、支持比流器(C.T.)量测治具、支持80 /20信道扫描盒、USB设定参数储存接口、LAN通讯接口、测试频率/电压/速度个别设定、不良判定锁住功能(Fail Lock)、自动量测功能(Auto Test)等，解决目前变压器产业因产能，产线人为错误以及产品质量所带来烦恼。
例如：为减少产线人为错误，13350 Fail Lock功能，能将量测完毕的不良待测物锁住，防止意外流出。为缩短操作放置时间，13350 Auto Test功能可不需按下触发键，直接进行量测。为提升量测速度，13350采取双CPU设计，同时处理量测及显示单元，加快处理速度。
13350误差补偿功能，针对每信道独立做OPEN/ SHORT，解决由于不同的治具线路配置会产生不同的线路误差。
13350可提供20Hz~200kHz / 20Hz~1MHz测试频率。在变压器扫描测试项目上，涵盖各式变压器之低压测量参数，包含电感量(L) 、漏感量(Lk) 、圈数比(Turn-Ratio) 、直流电阻(DCR) 、阻抗(Z) 、 线圈间容量(C) 、质量因素(Q) 、串联等效电阻(ESR)、出脚短路检查(PS) 、绕线相位(PH) 、平衡(Balance)。
选择可搭配测试配件功能

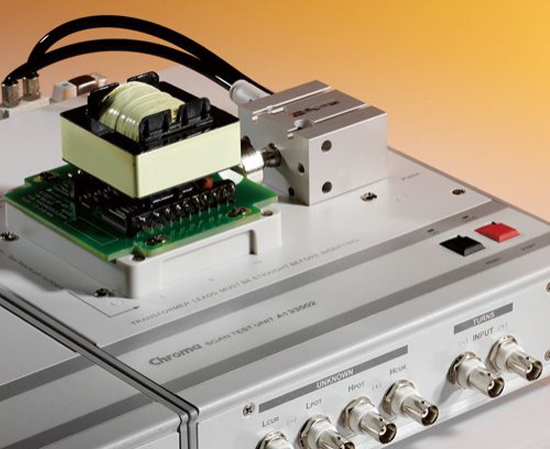

- A133502 20信道扫描测试盒
13350采用分离式显示屏，使量测单元与20信道扫描盒直接结合不需使用连接线， 减少线路所产生的损失以及提升量测精度。此外，20信道扫描盒同时具备外部标准检测功能，不需任何拆卸动作，可直接进行验证测试。 - A133505 80信道扫描测试盒
13350搭配80信道扫描盒，提供三种不同应用。
(1) RJ-45 & LAN Filter测试解决方案，一次最多可测试80脚位。
(2) 变压器快速自动化解决方案，可将四个变压器放在一个载盘，同时进行扫描测试。
(3) 岛型生产线规划，提供一个分时多任务模块，有效提高设备家动率。 - A133506 比流器 (C.T.) 测试治具
13350搭配A133506比流器(C.T.)测试治具，直接将C.T.放入，即可量测圈数比、电感值及直流电阻三种参数，提供使用者便利又快速的测试方式。
型号规格
| 型号 | 规格说明 |
|---|---|
| 13350 | 自动变压器测试器 |
| 13350D | 自动变压器测试器-显示单元 |
| 13350M-200K | 自动变压器测试器-量测单元 20Hz ~ 200KHz |
| A133502 | 20CH 扫描测试盒 |
| A133505 | 80CH 扫描测试盒 |
| A133507 | 连接转换单元 |
| A133509 | GPIB 适配卡 |
| A133510 | LAN & USB-H 适配卡 |
| 13350M-1M | 自动变压器测试器-量测单元 20Hz~1MHz |
