用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 8000 | 电动汽车充电相容性自动测试系统 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 80703 | 交流充电桩讯号模拟器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 80701 | CAN通讯接口模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| CCS EVSE Emulator | CCS直流充电桩模拟器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| CHAdeMO EVSE Emulator | CHAdeMO充电桩模拟器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| AC/DC EV Charging Control Unit | Panel to connect with Charging Coupler | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色

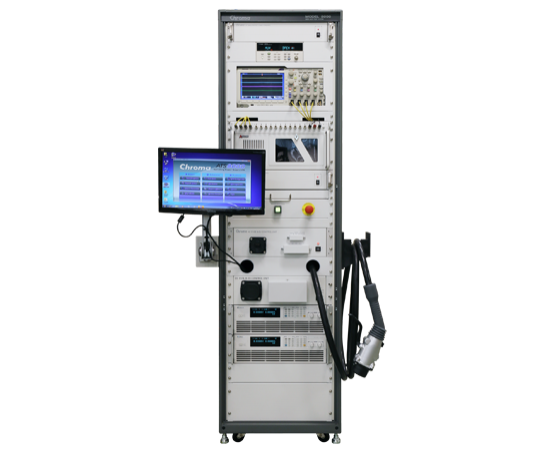

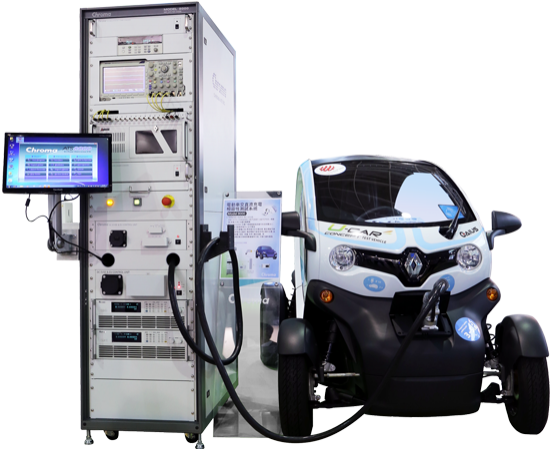

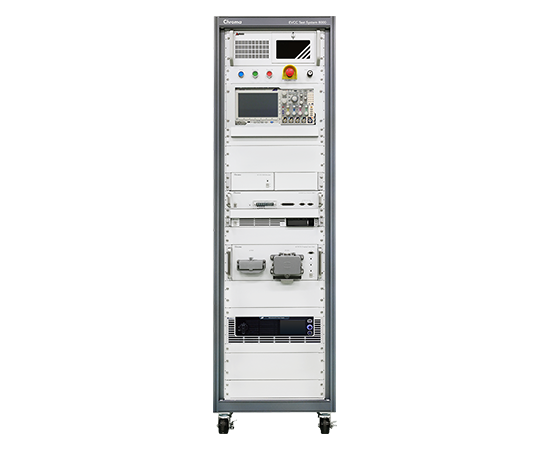

基于Chroma 8000 ATS的客制化测试系统，专为电动汽车交流/直流充电兼容性测试设计。
- 可根据不同测试需求提供客制化解决方案。
- 开放式架构设计：支持用户自行指令编辑测试项目与程序。
- 模块化架构具高弹性，内建业界标准测项。
- 友善的操作环境，能有效缩短测试时间并提升效率。
- 支持全球充电标准：
- 中国能源局标准：NB/T 33001、NB/T 33002、NB/T 33008.1、NB/T 33008.2
- 中国国家标准：GB/T 18487.1、GB/T 27930、GB/T 34657、GB/T 34658、GB 44263
- 欧美标准：IEC 61851、ISO 15118、DIN 70121、SAEJ1772
- 日本标准：CHAdeMO 0.9/1.0/2.0
News： 新一代电动车充电技术ChaoJi交握通讯，Chroma抢先让您知道 !
News： 致茂电子携手船舶暨海洋产业研发中心开发全球第一台符合CHAdeMO充电接口仿真器自动化测试系统
News： Chroma CCS EV充电测试系统 获美系电动车大厂采用
产品介绍

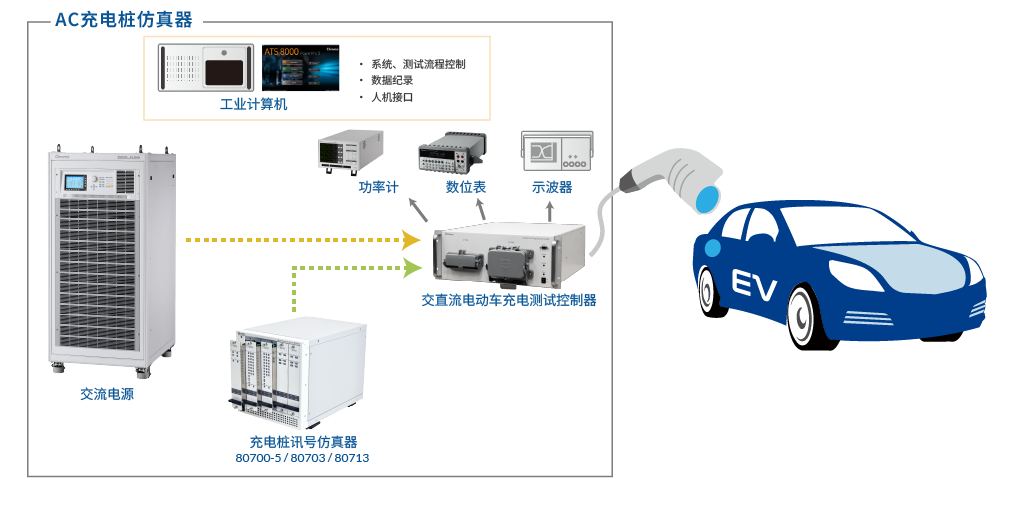

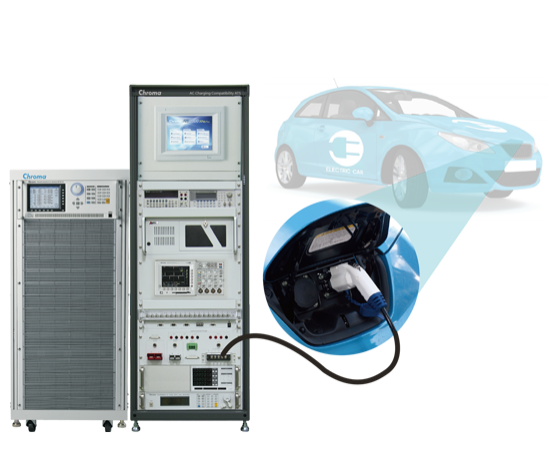

电动车充电测试方案-交流充电互操作性
利用交/直流源，搭配仿真器及相关讯号产生器，Chroma依照全球各大标准提供了完整的电动车充电兼容性测试解决方案。用户将能透过我们的测试系统，仿真全球的充电标准与环境对电动车进行测试。

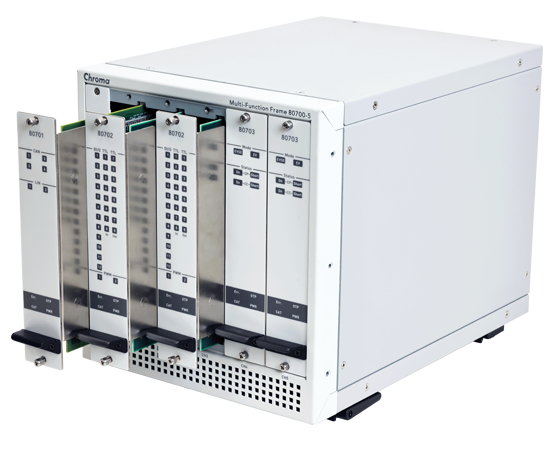

多功能测试平台 (Chroma 80700)

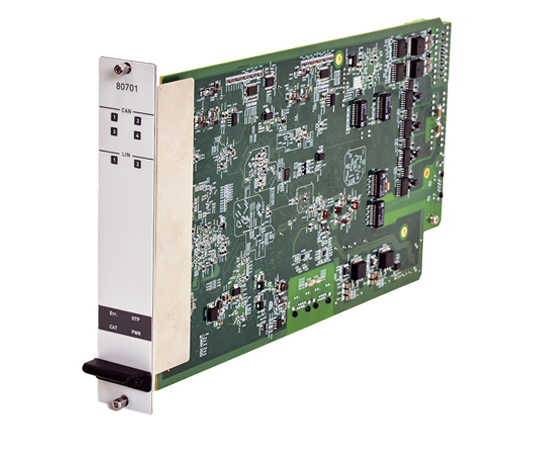

Chroma 80701
- 4组CAN/CAN FD独立通道
- 2组LIN Bus独立通道
- 可输出多组触发信号
- 支持Live counters、CRC、UDS功能
Chroma 80702
- 12组DI/DO通道
- 2组PWM输出通道
- TTL输入/输出通道各8组
- 支持DI/DO触发连动功能

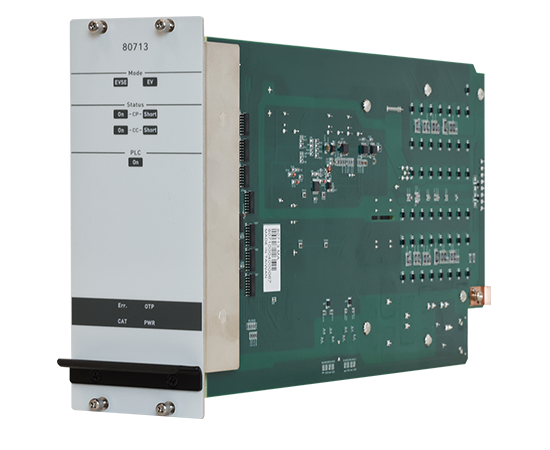

Chroma 80703
- EV/EVSE双模式切换
- CP PWM讯号的调整及量测功能
- 支持CP、CC讯号断路及接地仿真功能
- 支持CP、CC回路电阻值可程控调整

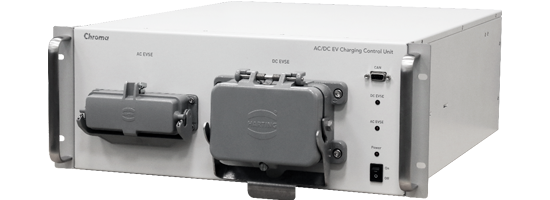

交直流电动车充电测试控制器
- 功率、信号的集成式测试接口
- 快接设计，依照不同测试需求方便更换各标准充电枪头

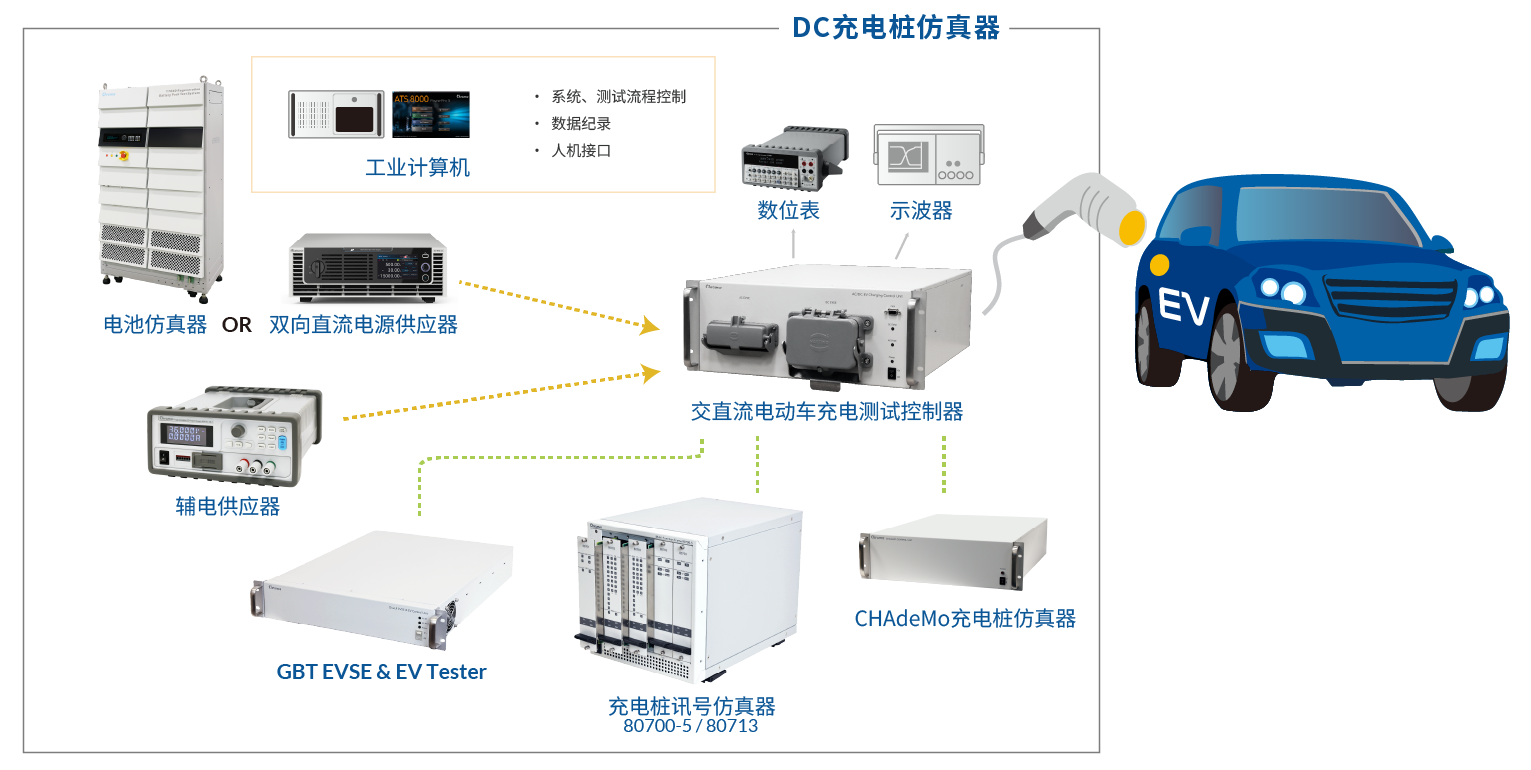

电动车充电测试方案-直流充电互操作性
直流充电机属于快速充电，电压、电流及功率都高于交流系统，并直接对电动车内的动力电池充电，因此对于设备的规格及通讯技术要求较高。
Chroma提供高质量的电力电子及各国充电测试接口，提供全面的测试解决方案。
CCS直流充电桩仿真器
- PLC信号仿真器，并可实时撷取充电数据
- 可仿真充电桩端的CC & CP信号
- 支持ISO15118、DIN70121等通讯协议测项

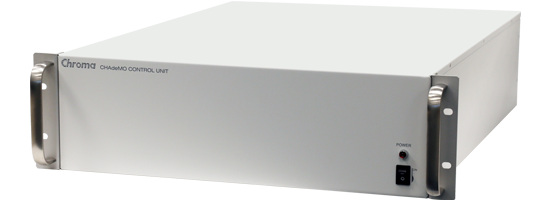

CHAdeMO充电桩仿真器
- 根据CHAdeMO法规模拟充电桩，执行电动车冲电的功能与通讯测试
- 仿真器支持CHAdeMO 0.9/1.0/1.1/2.0测试项目
- 实时监控充电过程的CAN通讯协议
CAN通讯接口模块(80701)
- 支持CAN Bus(FD)共4通道，LIN Bus共2通道
- 支持GB/T 27930法规与SAE J1939通讯协议，并提供数据撷取纪录
- 实时监控充电过程的CAN通讯协议

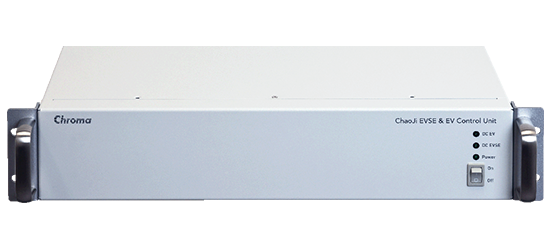

GB/T直流充电桩及电动车仿真器 (二合一)
- 透过切换可应用于充电桩功能测试或EV充电兼容性测试
- 可仿真充电控制导引信号，并搭配80701 CAN通讯接口可支持GB/T 2015+及ChaoJi测项
- 支持ChaoJi V2X的控制导引电路
支持全球相关标准测试项目
Chroma提供用户国际化的测试系统，利用Chroma 8000 ATS，实现全球各大标准测试，包含：SAE、CNS、NB/T、GB/T、IEC、ISO、DIN、CHAdeMO、NACS、ChaoJi、MCS等，协助用户将产品推向国际舞台。
型号规格
| 型号 | 规格说明 |
|---|---|
| 8000 | 电动汽车充电相容性自动测试系统 |
| 80703 | 交流充电桩讯号模拟器 |
| 80701 | CAN通讯接口模块 |
| CCS EVSE Emulator | CCS直流充电桩模拟器 |
| CHAdeMO EVSE Emulator | CHAdeMO充电桩模拟器 |
| AC/DC EV Charging Control Unit | Panel to connect with Charging Coupler |
