用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 61700 Series | 三相可编程交流电源 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61701 | 可编程交流电源供应器 0-300V/15-1.2KHz/1500VA, 3Ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61702 | 可编程交流电源供应器 0-300V/15-1.2kHz/3000VA, 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61703 | 可编程交流电源供应器 0-300V/15-1.2kHz/4500VA, 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61704 | 可编程交流电源供应器 0-300V/15-1.2kHz/6000VA, 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61705 | 可编程交流电源供应器 0-300V/15-1.2kHz/12000VA, 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615001 | 61500/61600/61700 系列专用的控制介面卡(包括外部类比电压参考输入, RS-232 介面, GPIB 介面) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A617001 | 61700系列电脑图形化操作介面 SoftPanel | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色
- 输出特性：
- 功率：
- 1500VA, 3ø (61701)
- 3000VA, 3ø (61702)
- 4500VA, 3ø (61703)
- 6000VA, 3ø (61704)
- 12000VA, 3ø (61705)
- 输出电压：0~150V/0~300V
- 频率：15~1.2kHz
- 功率：
- 相角差设定：0~360°
- 内建功率因素改善线路(PFC)，满载时提供输入端功率因素可达0.98以上
- 运用先进的脉波宽度调变(PWM)技术，使本系列机种体积小、重量轻
- 具AC+DC输出模式
- 可设定输出R.M.S.电流限制
- 可设定开机起始状态
- 内建输出电磁开关，真正隔离
- 开、关机角度控制
- 广泛的量测机能，包含电压(V)，电流均方根值(Irms)，电流峰值(Ipk)，浪涌电流(Inrush)，实功率(P)，功率因素(PF)，电流波峰因子(CF) 等的量测
- 保护模式包括：过功率、过电流、过电压、过温度等
- GPIB和RS-232接口 (选购配备)
- 简易使用的计算机图形化操作接口SoftPanel(选购配备)
产品介绍

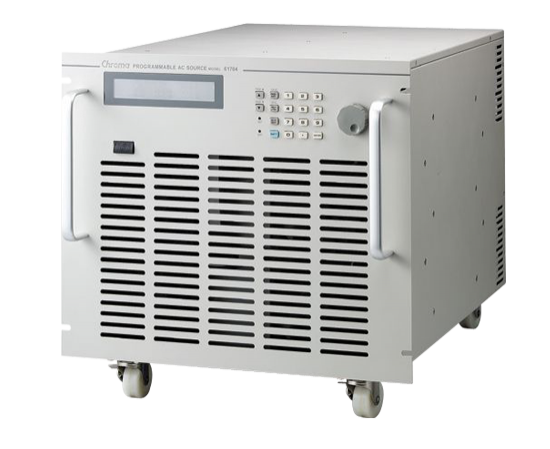

61700系列可编程交流电源供应器，可输出纯净的三相交流电源。使用者可以任意设定输出电压、频率，并量测输出的各项特性，显示在LCD荧幕上。它为研发及品保人员提供了很好的电源模拟工具，来对产品做各种状况的测试。也可适用在生产线上，做量产时的自动测试设备。
61700系列相电压最高可至300VAC，每相可分别设定不同电压，甚至做欠相输出。而且每相之间的相角也可设定，范围0~360°，这些功能可以用来模拟三相不平衡的状况。因为61700系列输出频率范围可由15Hz到1200Hz，它可使用在航空、船舶等的系统或零件测试。
本系列产品也可模拟电压的瞬降、瞬断、涌浪等状况，也可产生失真的波形供测试，包含了内建30组波形和箝制正弦波，可配合电脑图形化控制介面SoftPanel，更简易操作使用。
61700系列内部功率转换应用高频切换式原理，并采用PWM控制方法，所以不但效率高，还可以输出非常干净，电压失真度小于0.3%的正弦波。输入端采用了功率因素改善线路(PFC)，不仅提高电力使用率，还确保不污染输入电源。内部使用DSP的CPU做控制器，也用它做输出电压、电流、功率、功率因素、波峰因素等的量测。使用者可以在前面板用按键及旋钮做各种设定，并在LCD荧幕上看到设定及量测结果。在后背板有TTL信号可用于系统控制，还可使用电脑透过GPIB或RS-232介面做控制，整合到系统的仪器设备上。
61700系列本身具有每次开机时，均会做自我诊断测试和具备有完善的保护功能，包括有：过功率(OP)，过电流(OC)，过电压(OV) 和过温度(OT)保护，保证其品质与可信赖度，提供给要求严苛的工程师们测试和自动测试系统的应用。
>型号规格
| 型号 | 规格说明 |
|---|---|
| 61700 Series | 三相可编程交流电源 |
| 61701 | 可编程交流电源供应器 0-300V/15-1.2KHz/1500VA, 3Ø |
| 61702 | 可编程交流电源供应器 0-300V/15-1.2kHz/3000VA, 3ø |
| 61703 | 可编程交流电源供应器 0-300V/15-1.2kHz/4500VA, 3ø |
| 61704 | 可编程交流电源供应器 0-300V/15-1.2kHz/6000VA, 3ø |
| 61705 | 可编程交流电源供应器 0-300V/15-1.2kHz/12000VA, 3ø |
| A615001 | 61500/61600/61700 系列专用的控制介面卡(包括外部类比电压参考输入, RS-232 介面, GPIB 介面) |
| A617001 | 61700系列电脑图形化操作介面 SoftPanel |
❓ 常见问答 1 查看更多 →
问：RTCA/DO-160G:2020单相交流电源输入测试要求的验证目的与要求解析
一、分类标记说明
单相交流设备根据工作频率的不同可以分为以下三类：
· A(CF)类：预期使用在飞机恒频（400Hz）交流主电源系统中的交流用电设备；
· A(NF)类：预期使用在飞机窄变频（360Hz-650Hz）交流主电源系统中的交流用电设备；
· A(WF)类：预期使用在飞机宽变频（360Hz-800Hz）交流主电源系统中的交流用电设备。
除频率外，还包括：
1) 交流谐波（畸变）试验，附加字母H
该试验仅适用于单台功率≥35VA，或由多台同类设备组成，总功率≥150VA的整套装置。
2) 交流电流调制试验，附加字母L
该试验适用于产生的电流脉动（或电流调制）可控的设备，符合要求标记为L，不符合标记为Z。
3) 交流功率因数试验，附加字母P
该试验适用于功率因数可控的设备，符合要求标记为P，不符合标记为Z。
二、试验容差要求
进行电源输入测试的电源容差要求如下：
1. 当额定电压≥100V时，电压容差为±1%；
2. 当额定电压＜100V，电压容差为±2%；
3. 试验持续期间的容差为规定值的±10%；
4. 瞬变前后沿10%-90%上升和下降时间都应小于1.5ms；
5. 频率容差应为规定值的±1%。
三、关于某些项目的说明
1.正常工作条件-电压调制（交流）
电压调制是指在供电系统稳态工作期间由电压调节和速度变化引起的交流峰值电压均值周期性、随机性的或两者皆有的变化。电压调制包络的最低电压和最高电压间的最大峰谷差为5V，参见图1。图2则为峰值电压呈周期性变化的示波器时域波形。试验频率、峰谷调制度及重复率周期见图3曲线，要求施加频点为每十倍频程至少4个频点，再加上曲线的转折频率，具体施加的频点见表1，供电条件见表2。
图1 电压调制峰-谷示例
图2 周期性电压调制波形示例
图3 试验电平曲线
表1 电压调制驻留频点列表
A(CF) | 测试频点 | 1Hz | 1.7Hz | 1.78Hz | 3.16Hz | 5.62Hz | / |
测试频点 | 10Hz | 17.78Hz | 25Hz | 31.62Hz | 56.23Hz | 70Hz | |
测试频点 | 100Hz | 177.83Hz | 200Hz | / | / | / | |
A(NF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 325Hz | / | / | |
A(WF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 400Hz | / | / | |
表2 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 115V/400Hz | 115V/360Hz | 115V/360Hz |
115V/650Hz | 115V/800Hz |
2.正常工作条件-频率调制（交流）
频率调制是指在供电系统稳态工作期间，由发电机耦合或传动装置速度变化引起的瞬态频率平均值周期性、随机性的或两者皆有的变化。典型的调制波形如图4所示。试验时供电条件如表2所示，施加的频偏及重复率见表3，每个频点的驻留时间是5个重复率周期或30s取大者。
图4 频率调制图形
表3 试验条件（单位：Hz）
频率偏移 | 4.9 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 |
重复率 | 0.014 | 0.017 | 0.03 | 0.054 | 0.1 | 0.17 |
频率偏移 | 4.0 | 4.0 | 4.0 | 4.0 | 2.2 | 1.4 |
重复率 | 0.3 | 0.54 | 1.0 | 1.7 | 3.0 | 5.4 |
频率偏移 | 0.75 | 0.52 | 0.35 | 0.27 | 0.2 | / |
重复率 | 10 | 17 | 30 | 54 | 100 | / |
3.正常工作条件-电压畸变（交流）
非线性交流负载可导致交流电压畸变。考核该项目应以电压总谐波畸变电平（THD）为等级电平，试验时供电条件如表2所示，频率不变，电压为100V。对A(CF)类和A(NF)类设备，THD应为8%；对A(WF)类设备，THD则为10%。试验持续时间为30min。
尽管DO-160标准给出了总谐波畸变电平，但却未给出各次谐波相对于基波的占比，给实际执行带来一定程度的困扰。表4则是GJB 181标准中对于该项目的要求，THD为5%，同时给出了主要奇次谐波的占比，操作性强。此处建议总体单位能够提前了解发电机组输出的电源品质情况，然后给出谐波分量的推荐值。
表4 GJB 181标准中电压畸变的试验条件
谐波次数 | 相对于基波的百分比 |
3 | 2.75% |
5 | 2.75% |
7 | 1.97% |
9 | 1.53% |
11 | 1.25% |
13 | 1.06% |
15 | 0.92% |
4.冲击电流
冲击电流是指电路中瞬时地流过较高的电流，主要与电路中电感和电容的储能有关。设备的供电条件如表5所示，要求工作在最大稳态负载电流条件下。冲击电流的限值为：3ms内，最大稳态负载电流的9倍；3ms-500ms内，最大稳态负载电流的4倍；500ms-2s，最大稳态负载电流的2倍，此后为额定值。其中最大稳态负载电流是额定电流有效值的1.41倍。图5则是冲击电流的试验布置图，其中可调电阻的作用是减少电源源内阻相对于不同EUT的差异，提高不同实验室之间测试结果的一致性。其中电阻设置值为电源输出为AC115V条件时，电源与EUT之间的电压降为4V。
表5 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 105V-122V/400Hz | 105V-122V/360Hz | 105V-122V/360Hz |
105V-122V/650Hz | 105V-122V/800Hz |
该试验分为两种施加条件，一种是直接启动EUT的电源开关；另一种则是在200ms内将供电电压降到5%以下，然后再恢复至初始供电条件。
四、系统解决方案
3Ctset自2024年陆续推出适用于DO-160G、GJB 181等标准中机载电源特性测试的系列产品，如图6所示，其中PPS45C10作为公司的主流产品，满足上述标准中的全部供电制式测试，主要特点有：
· 输出功率20kW，支持交直流输出，交流电压 450V，电流105A；直流电压636V，电流105A；
· 全功率四象限负载；
· 宽量程频率范围DC-200kHz；
· 支持频率/幅度调制，谐波输出；
· 支持纹波闭环测试；
公司还可以进一步根据客户需求，提升产品的功率和供电电流能力，同时为更好地服务于低空经济新能源供电制式产品，也推出了针对DC540V和800V供电的PDG 54C12电源特性测试系统，满足电压DC1500V，功率60kW，电流120A，同时该系统也兼顾DC28V供电制式产品。图7给出了一些典型的测试波形，如需了解产品详情，欢迎致电公司电话：0512-68413700。
a) HDC105-混合瞬变 - 条件S |
b）TVF109-正常电压瞬变 - 条件J |
c) TVF302-非正常电压瞬变 - 条件N |
d）TVF602-一相或两相断电 - 条件B |
