产品特色
- 可自订波型(UDW)及Sweep自动扫频功能
- 电池放电及正弦波拉载，应用于电池测试
- 高速且精准的数位化量测撷取
- 编程功能支援100组变化
- 支援GPIB/USB/Ethernet/CAN通讯介面
产品介绍
因应目前不论是伺服器电源、电源供应器、车用电池及车用直流充电桩皆将自行输出能力提高至数千瓦的趋势，Chroma推出63200A高功率、高性能的电子负载，以及具备许多方便及实用功能，以满足各类型电源产品，如车载充电器、伺服器电源、储能系统…等测试需求。

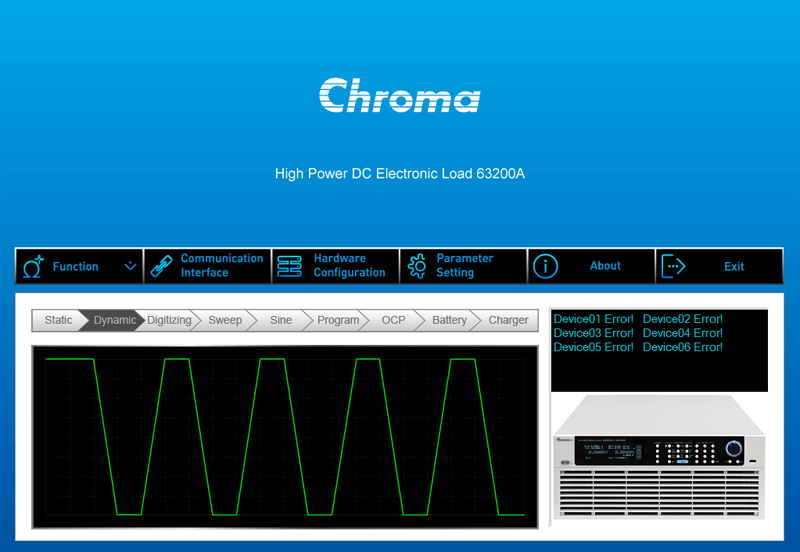

使用者除了可以直接操作63200A之外，Chroma还提供更方便性及更直观的操作软体。

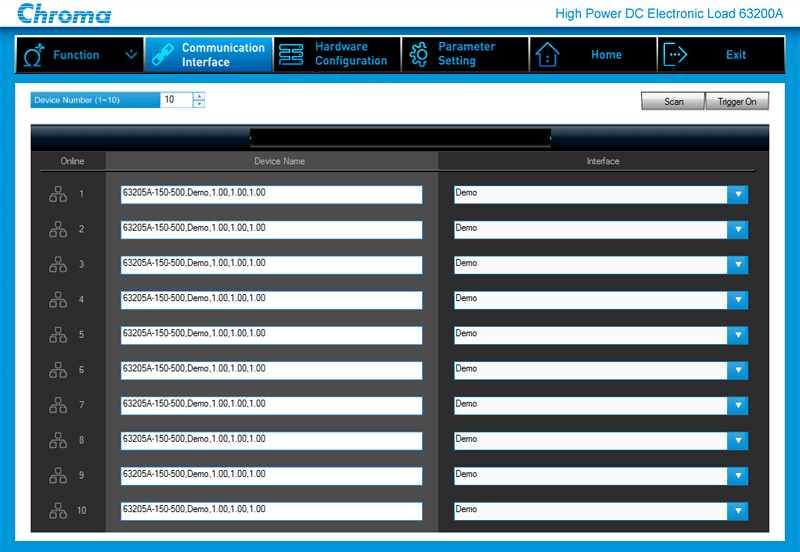

此软体可支援多达十台电子负载，以及可透过USB、GPIB、Ethernet和CAN进行连线。

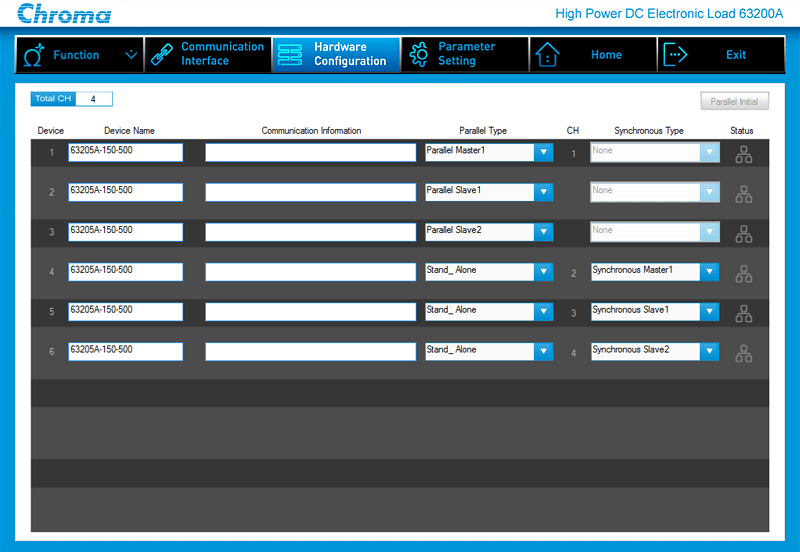

虽然63200A为Stand Alone的设备，但可从System I/O进行并联或是同步拉载，亦可透过软体进行设定操作。
 |  |

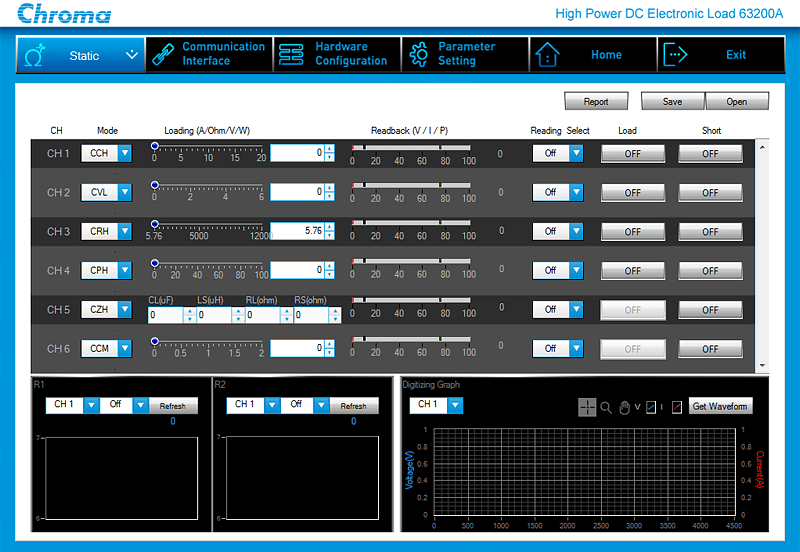

- Static功能，使用者可透过软体直接改变操作模式和设定值，拉载后软体会即时显示当下电压/电流/功率值，并且可以使用Report Generator进行报表记录。

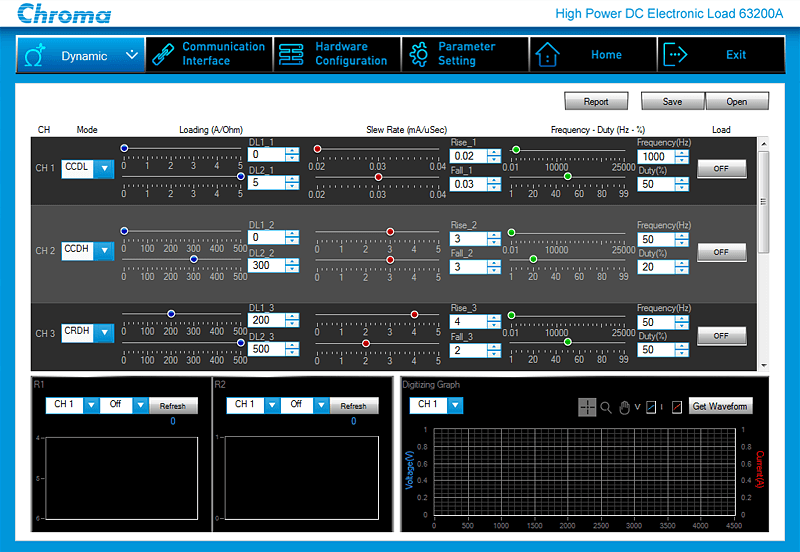

- Dynamic功能，63200A除CC Dynamic可选择外，还可以选择CR Dynamic同样也能使用软体直接进行设定及操作，同样可以使用Report Generator进行报表记录。
| Static 功能
| Dynamic 功能
|

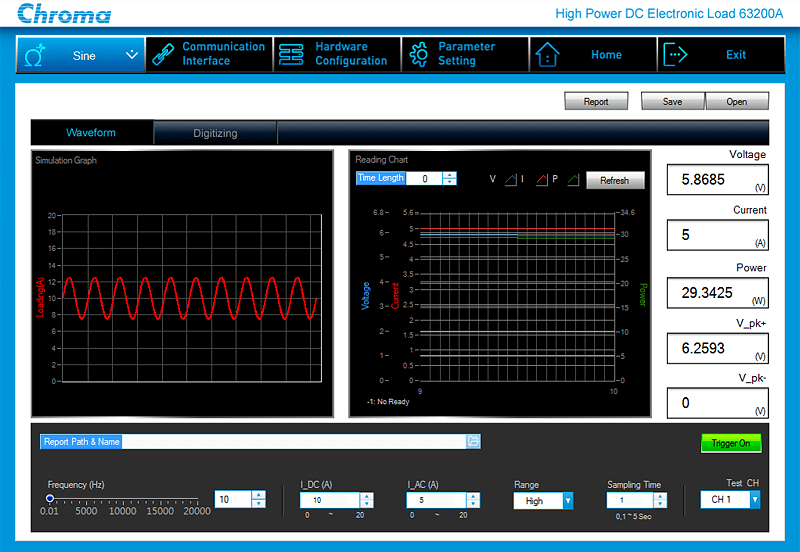

- Sine功能(正弦波拉载)，使用者只需设定操作频率、直流偏压和交流振幅即可让63200A进行正弦波拉载，此功能可应用于燃料电池或是储能电池，透过正弦波拉载，进而计算电池的内阻。

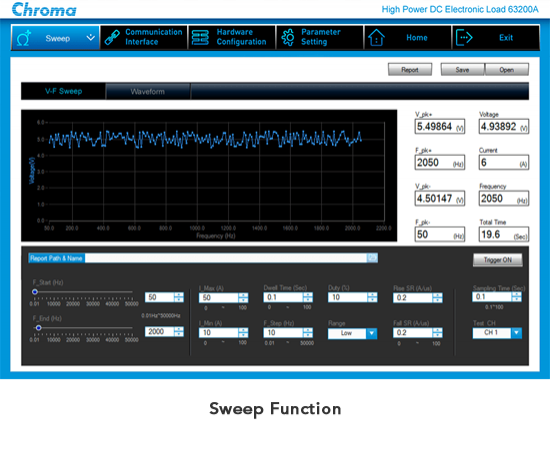

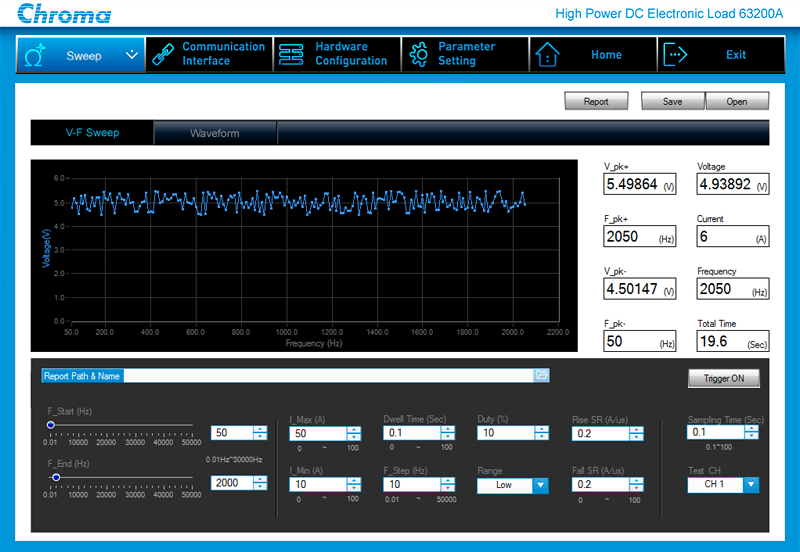

- Sweep功能(动态扫频)，使用者可快速的做到两个负载电流与多个频率变化扫瞄，测试结束后，软体会显示Vpk+和Vpk-分别发生在哪个频率点。
| Sine 功能
| Sweep 功能
|

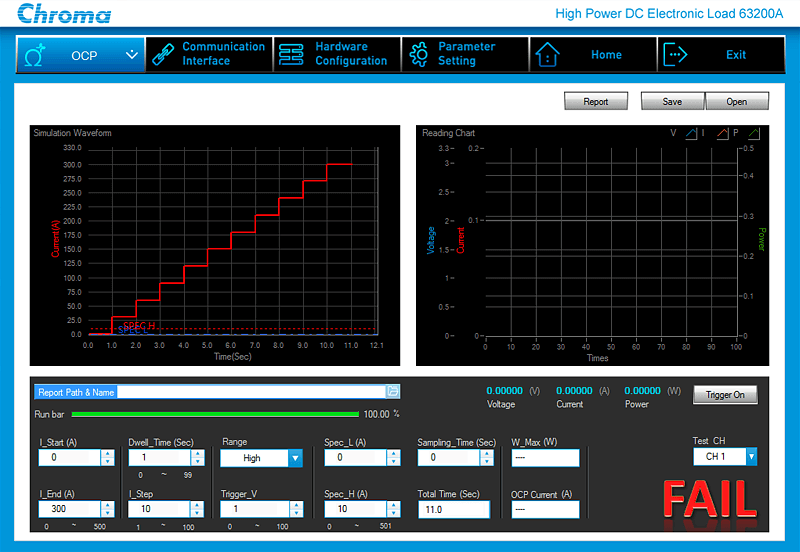

- OCP功能，透过设定开始电流、结束电流、维持时间和步阶电流大小，63200A便会开始执行且随时判断是否有发生OCP及发生点是否在规格内，测试结束后会一并显示。

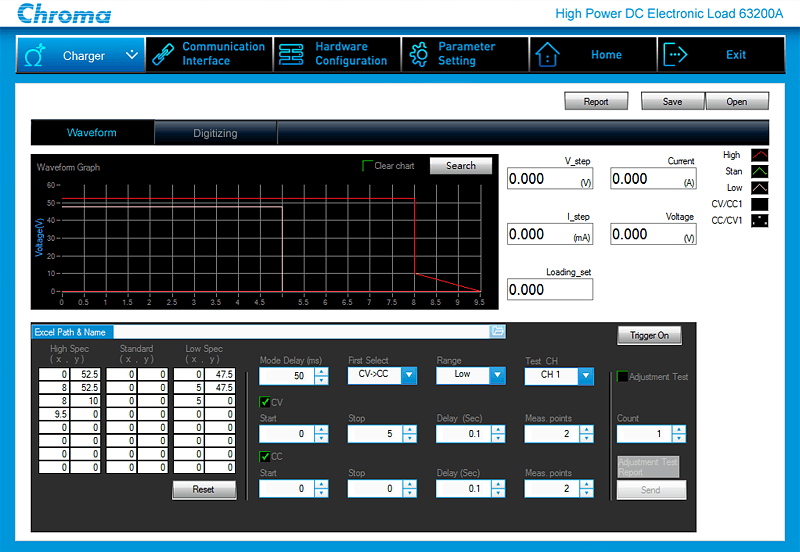

- Charger功能，电子负载扮演着电池的角色，对Charger进行测试，使用者可选择先使用CV再转CC模式进行测试，并透过上下限来观察是否在规格内。
| OCP 功能
| Charger 功能
|

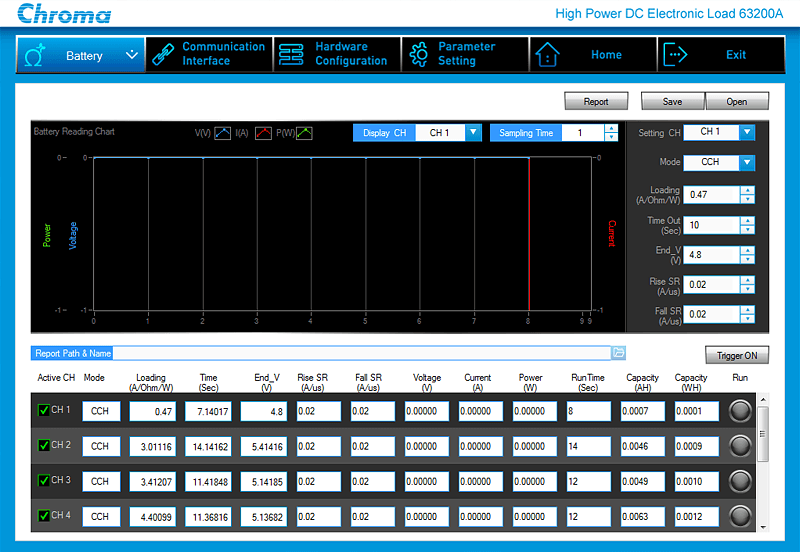

- Battery功能，电子负载使用一个固定负载条件对电池进行放电测试，使用者可以设定此负载条件及截止条件，开始进行测试后，软体会显示当下电压、电流和功率值，当测试结束后，软体会显示测试时间并计算出AH和WH结果。

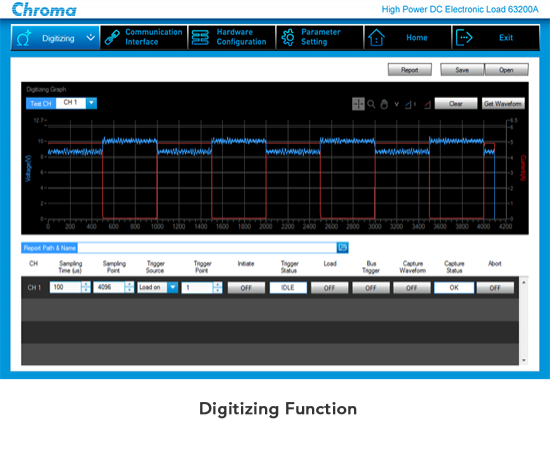

- Digitizing功能(数位取样)，最快可每2μs取样一笔电压和电流资料以及最高可以储存15,000笔电压和电流资料。透过软体的显示，使用者可以得到电压和电流波形，触发方式可以选择Load ON或是Load OFF，因此透过此二种触发方式，使用者可以得到电压变化。
| Battery 功能
| Digitizing 功能
|

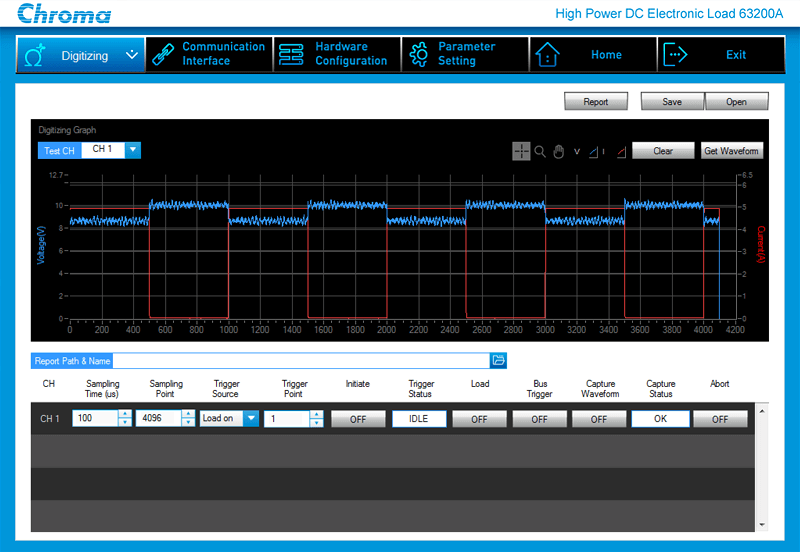

下图为利用Load ON触发来观察动态负载变化时，电压变化的情况。

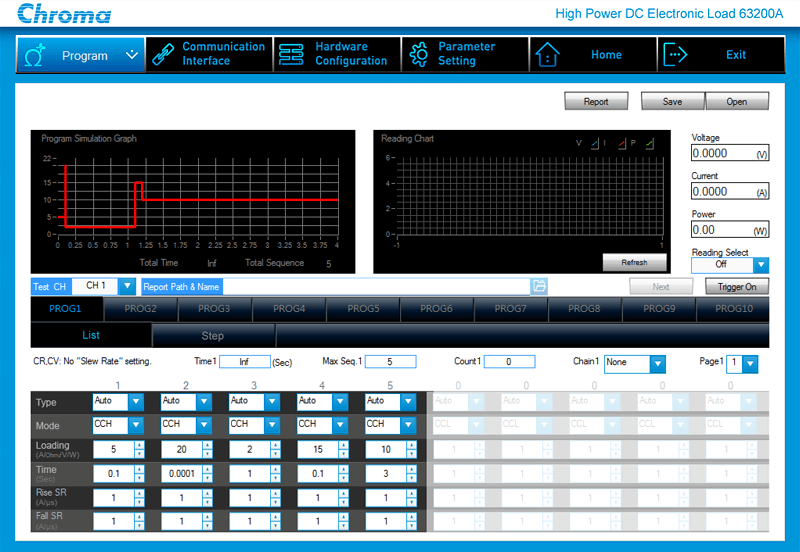

- Program功能，有别于一般动态负载模式(CCD)只能做两个负载电流的变化，63200A的Program功能可以编辑100组负载电流，最短维持时间为0.1msec，如果需要多组电流变化甚至多组功率变化，就能利用Program功能轻松完成。
使用者可以依據測試條件，編輯各階操作模式及設定值。

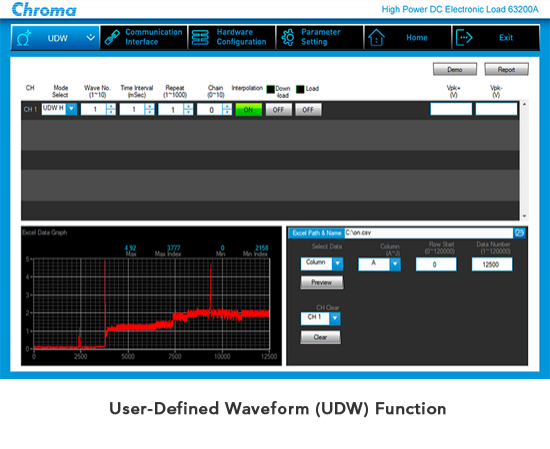

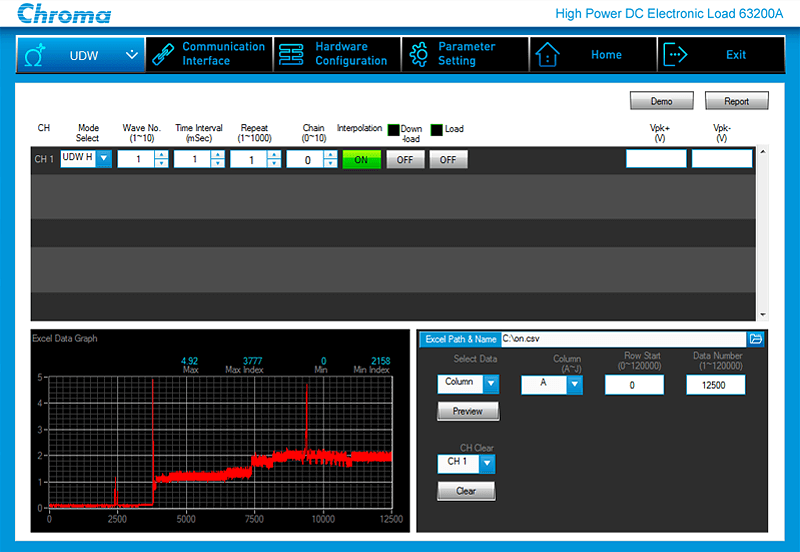

- UDW功能(使用者自订波形)，顾名思义，该功能开放让使用者自行定义欲拉载的负载电流波形。

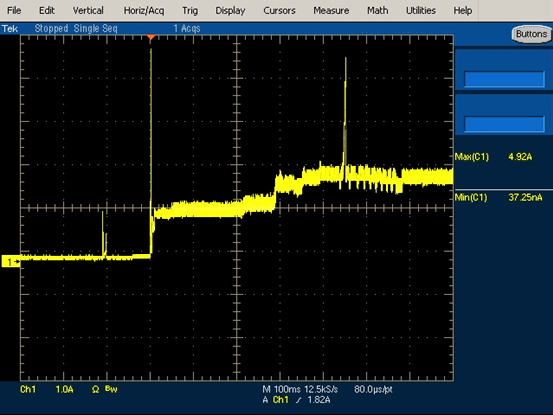

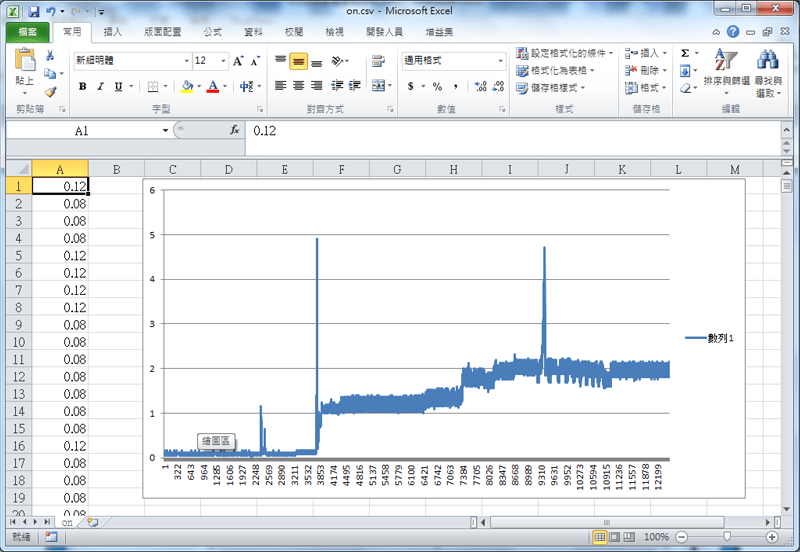

使用者只要先使用示波器抓取欲还原的电流波形且转存为CSV格式。
再透过软体将此电流资料汇入63200A。
按下Load ON钮后，63200A便会依此负载电流波形进行拉载。
型号规格
| 型号 | 规格说明 |
|---|---|

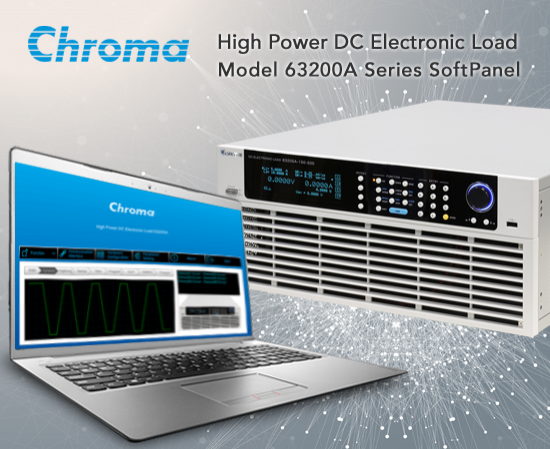

| 63200A SoftPanel | 电脑图形化操作介面 SoftPanel |
