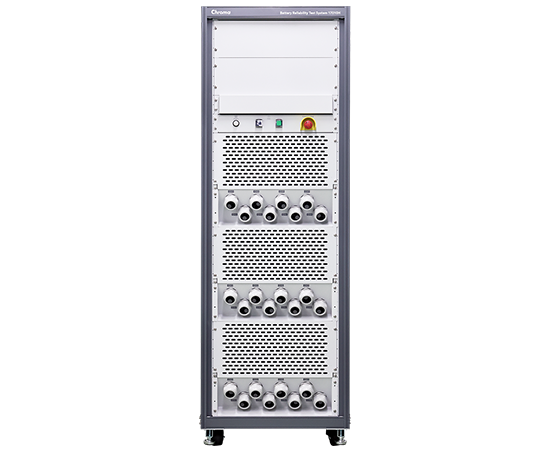

电池信赖性测试系统 Model 17010H
型号：17010H Series
用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 17010H Series | 电池信赖性测试系统 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17010H-6-300U | 充放电测试模块 电流范围：300A/150A/30A, Super mode 600A ｜电压范围：0-6V｜通道数：1-16 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17010H-6-300S | 充放电测试模块 电流范围：300A/150A/30A, Super mode 600A ｜电压范围：1.5-6V｜通道数：1-16 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17010H-6-300Z | 充放电测试模块 电流范围：300A/150A/30A｜电压范围：0-6V｜通道数：1-16 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17010H-6-300 | 充放电测试模块 电流范围：300A/150A/30A｜电压范围：1.5-6V｜通道数：1-16 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17010H-6-200U | 充放电测试模块 电流范围：200A/100A/20A, Super mode 300A｜电压范围：0-6V｜通道数：1-24 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17010H-6-200S | 充放电测试模块 电流范围：200A/100A/20A, Super mode 300A｜电压范围：1.5-6V｜通道数：1-24 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17010H-6-200Z | 充放电测试模块 电流范围：200A/100A/20A｜电压范围：0-6V｜通道数：1-24 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17010H-6-200 | 充放电测试模块 电流范围：200A/100A/20A｜电压范围：1.5-6V｜通道数：1-24 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A170108 | 电池芯测试系统自动校正器 电流校正范围：100A~600A｜电压：0-6V | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A172013 | 电压型数据纪录器 通道数：16/32/48/80/96/112/128 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A172014 | 温度型数据记录器(Thermocouple Type) 通道数:16/32/48/ 80/96/112/128 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色
- 高精准度
±0.015% of F.S.
- 高精确度
±0.005% of F.S.

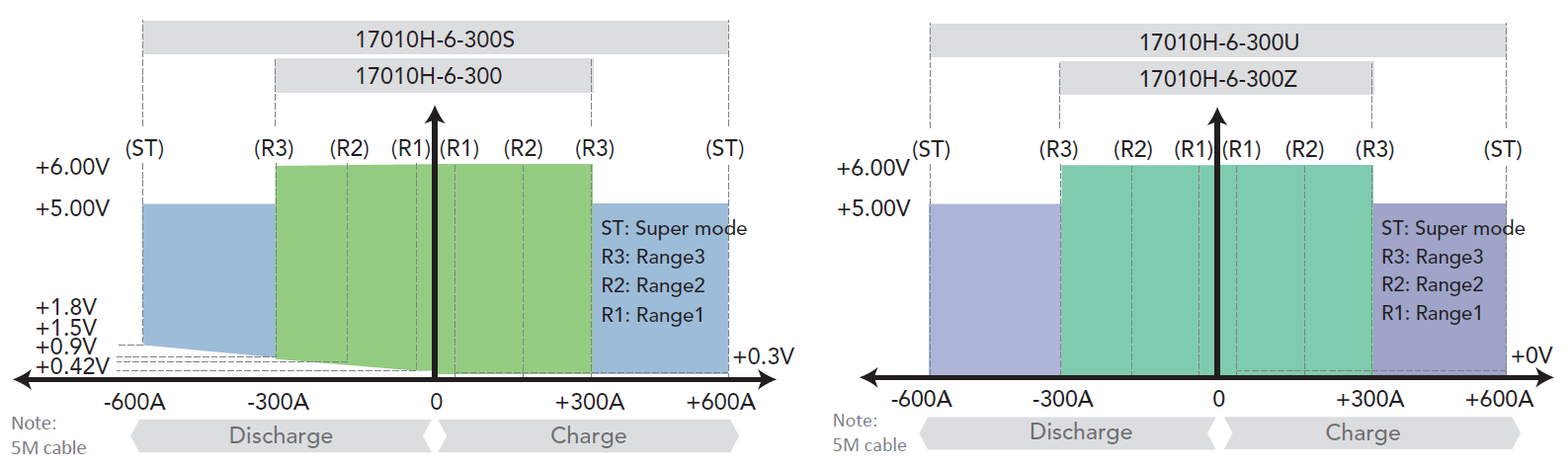

- 多电流量程
100% / 50% / 10%
- 快速电流响应
<1.5mS
- 脉冲电流输出功能
200%
- 硬体二级电压保护功能
产品介绍

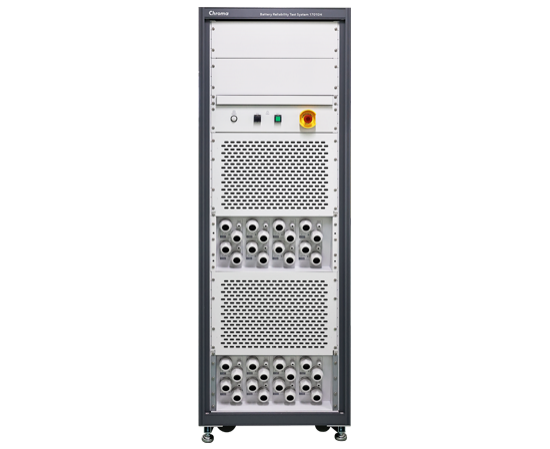

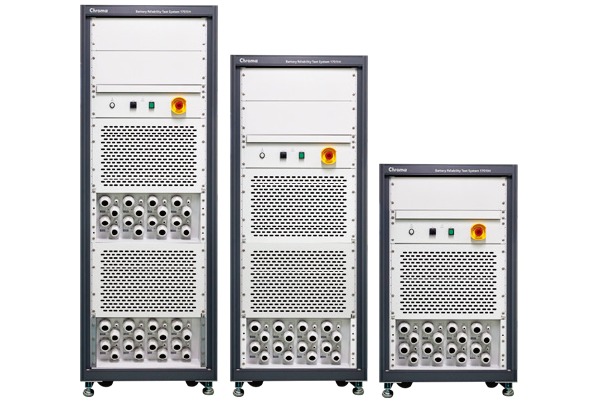

Chroma 17010H电池芯信赖性测试系统是专为高电流/高功率性能测试而开发的专业充放电测试设备，适合大型锂离子电池芯(Lithiumion Battery Cells, LIB Cells)、电气二重层电容器( Electric Double Layer Capacitors, EDLCs)与锂离子电容器(Lithium-ion Capacitors, LICs)的性能评价、寿命验证与产品选型等用途。
17010H采用能源回收电路架构，不同于传统开关式电源设备，具备高量测精准度/精确度、高速电流响应、充放电转换零交越时间、多电流量程等特点，能够帮助电池芯实验提高电容量测试精准度、性能参数辨证以及更拟真的动态电流与功率测试；此外，17010H具备脉冲输出功能，可提供30S的倍率脉冲电流或功率输出，例如：单通道连续电流为300A的机种，可提供600A的30S脉冲测试电流，有利于功率能力与直流内阻测试此类需要短时间且高倍率测试电流之实验，可节省设备购置成本。
大电流的循环寿命实验凸显测试设备能源转换效率的重要性，好处不仅电力需求降低，同时降低大量产热，控制电路在相对低温运作，有效抑制热飘移现象与延长零件寿命，因此17010H能够达到精准与稳定的测试性能，相较于线性电路产品具备更高的能源转换效率与功率密度，能为实验室降低配电需求、节省运转电力与空调成本、提高空间利用率。
考量电池芯产品与实验的多样性，17010H提供通道并联功能，弹性并联最大可达连续电流2400A及脉冲电流4800A，并联后的通道性能不变，精准度规格相同且无响应延迟，大幅提高设备应用性。
安全性方面，在每个通道额外配备二级电压保护机制，独立量测回路防止单一元件失效时电池过电压，强化实验安全性。此外，也提升了产品维护的设计，将电路单元模块化，能个别快速组装与拆卸，易于维护保养与通道备援。
符合测试标准的精准输出能力

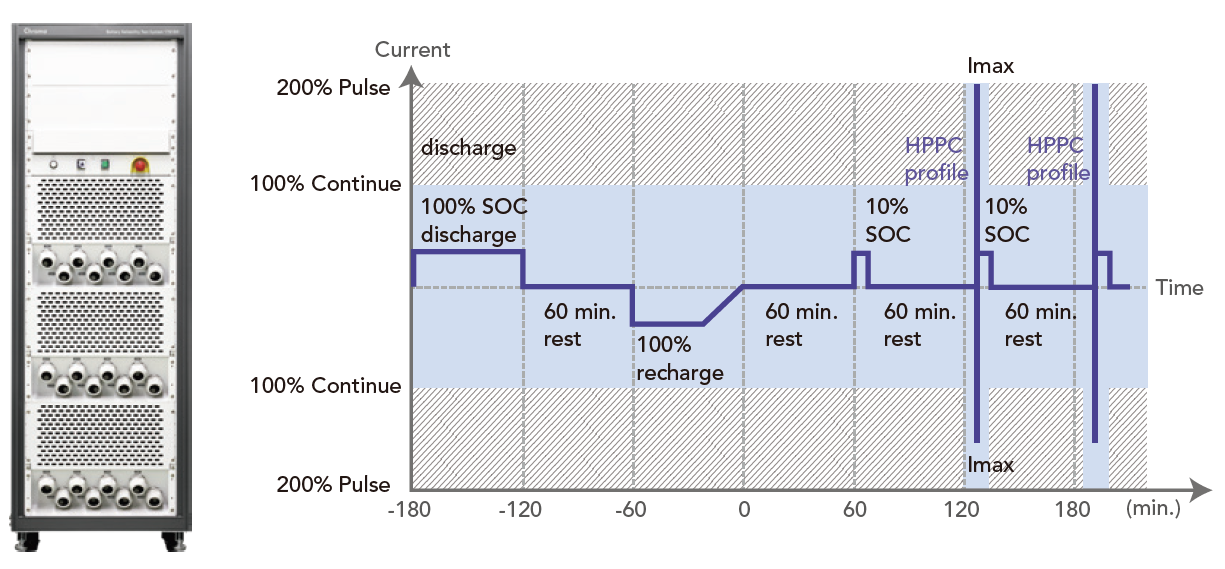

车用电池基于国际测试标准进行功率能力测试与行驶模拟来评价电池特性，高倍率电流或功率的测试参数是基于电池操作条件(如BEV、PHEV 与HEV) 而制定，其输出时间皆在30S以内，为其购置满功率设备成为无形的冗余支出，Chroma 17010H不仅提供最高200%的脉冲电流与功率输出能力，更能有效降低设备成本与设备空间。
Chroma 17010H将电池芯放电时的电能回馈到交流电网取代负载消耗能量的方式，可降低大量废热产生，实现低碳排的绿能制造，降低配电需求、节省运转电力与空调成本。
• 放电能量回收到区域电网，回收效率达75%
• 设备回馈电网电流总谐波失真 <5%

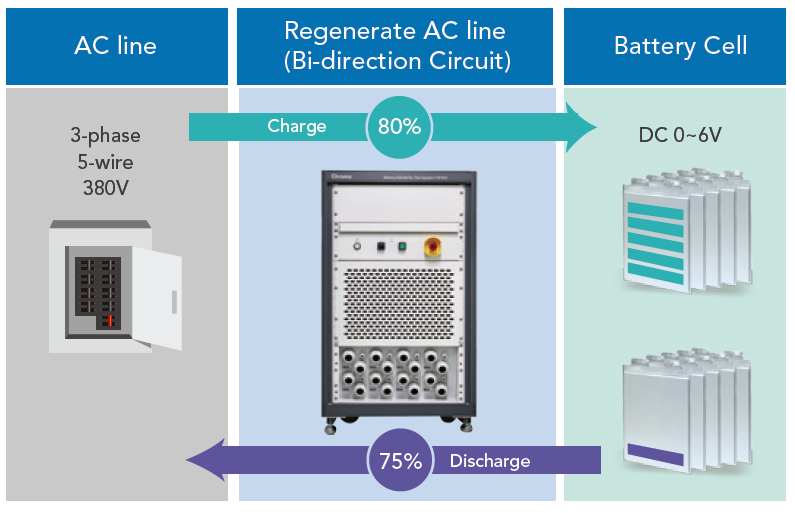

▲ 能源回收式架构示意图
高速电流响应<1.5mS / 200% 脉冲电流响应<2mS
快速电流响应能提供更接近理想的实验条件，在快速变化的动态测试中降低容量累计误差，获得低失真的数据。

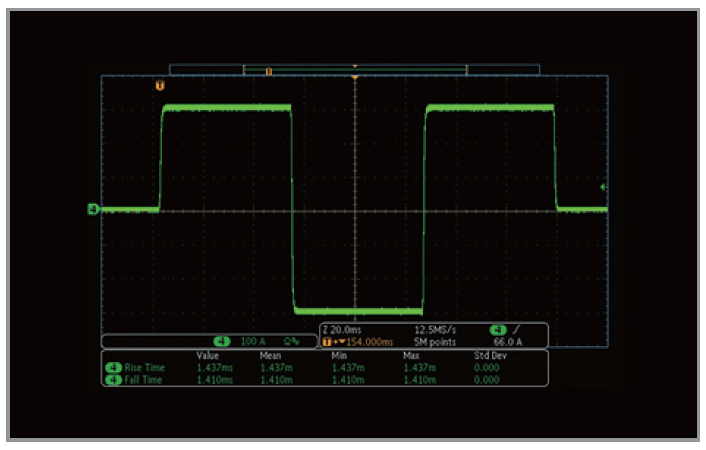

▴ Rising time (10% to 90%): <1.5mS @30A ~ 270A
Switching time (+90% to -90%): <2mS @270A ~ -270A
Load: 5 meter cable short circuit

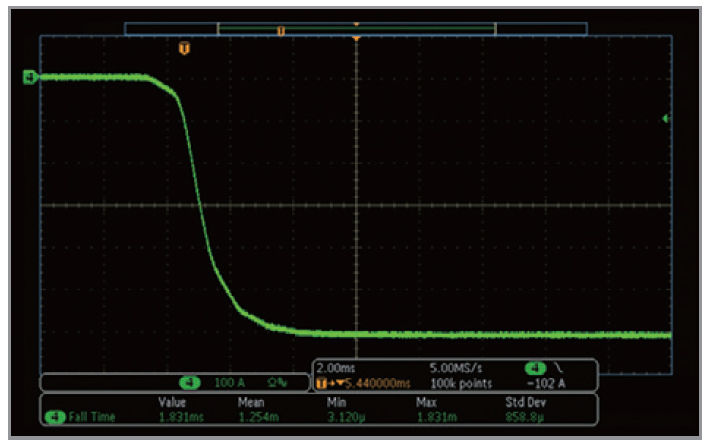

▴ Rise time (-20% to -180%): <2mS @-60A ~ -540A
Load: 5 meter cable short circuit
不同通道数据的比对性关键在精准度
电池产品经常需要多通道实验来进行比对分析，精准度保障不同通道间的数据基准偏差量，精准度越高则越容易辨识特征差异，使比对更具有客观性。
高精确度能提高数据分析效率
电池内部是复杂的电化学结构，特性数据受到电流大小、温度、SOC、SOH等实验条件改变，初期特征变化细微易受到设备量测稳定性影响。高精确度保障量测的再现性，降低量测造成的数据跳动，对于实验数据的判读有很大帮助。

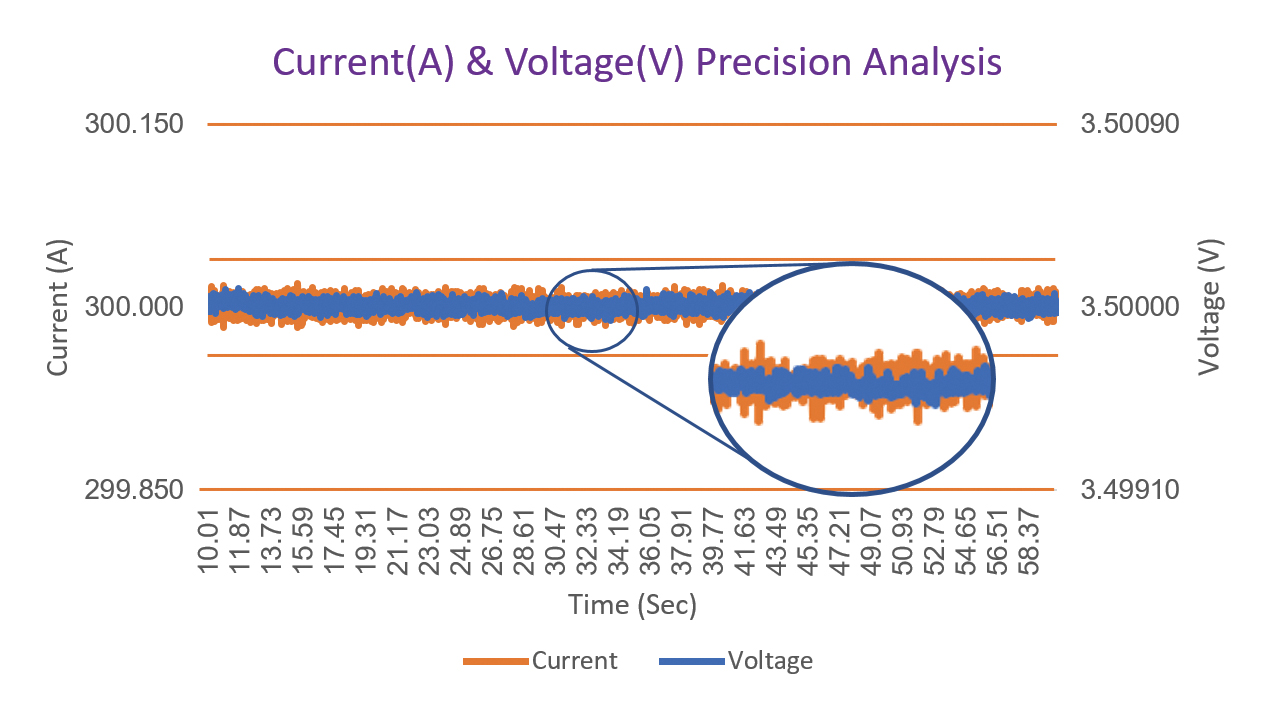

▴ 电压电流实际测量精确度
• 可进行电池芯零电位滥用测试
• 适用于EDLC测试
定电流模式下自动选择适合电流档位
提供多重电流输出及量测档位，适合应用于同时涵盖大电流及小电流的测试计画。
定电压模式下自动切换适合电流档位
支持在定电压测试模式下自动切换电流档位，且过程中亦不出现任何输出中断，提高电流解析度使截止判断的一致性更高。

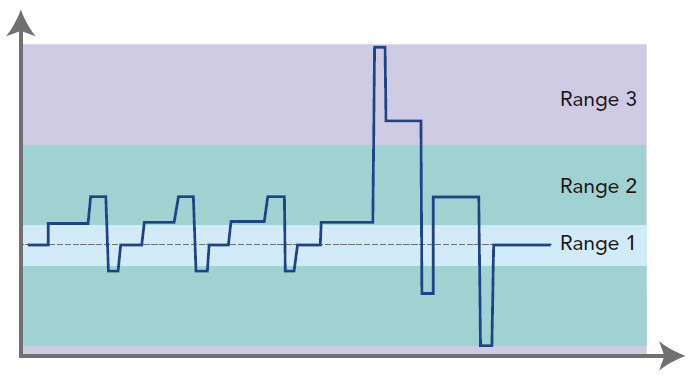

▴ DST应用测试与电流档位对应示意图

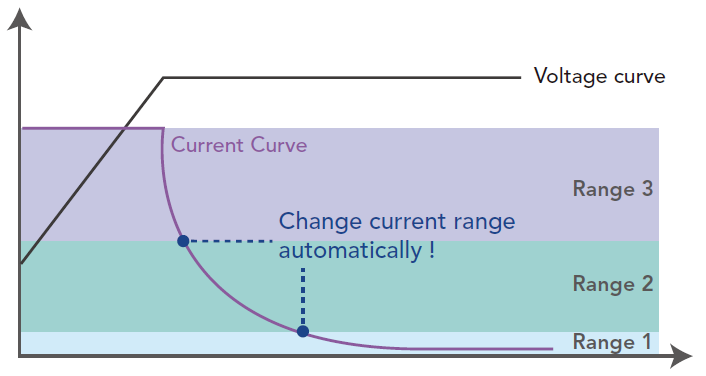

▴ 定电压测试电流切换示意图
Chroma 17010H 透过高速的电压及电流采样搭配双重积分法计算，不失真地准确撷取测试中的瞬态变化，提供更高精确度电容量计算，解决一般电池充放电设备仅使用报表采样速度纪录关键数据而造成较大累计误差。
• 硬体内部电压 / 电流采样率：1mS
• 报表单点暂态资料采样率：1mS
• 报表采样率最快：10mS

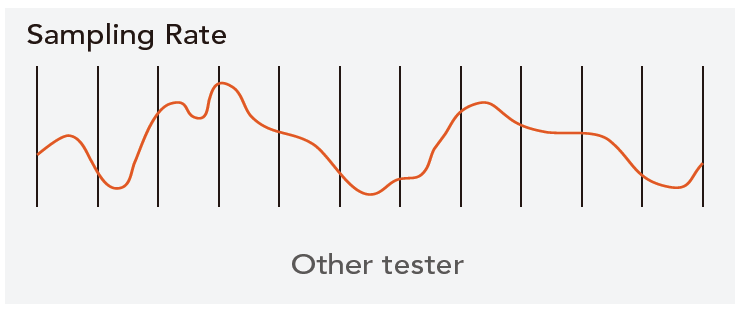

▴ 一般充放电机取样率

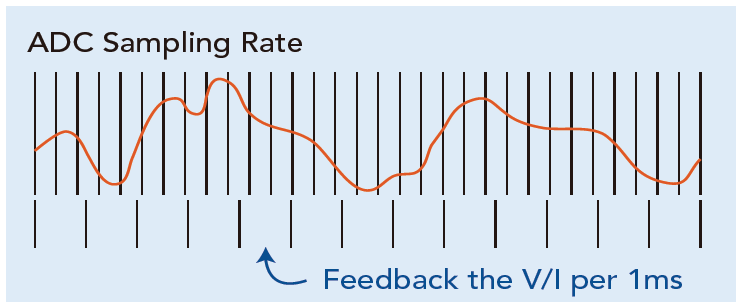

▴ Chroma 17010H 充放电取样率

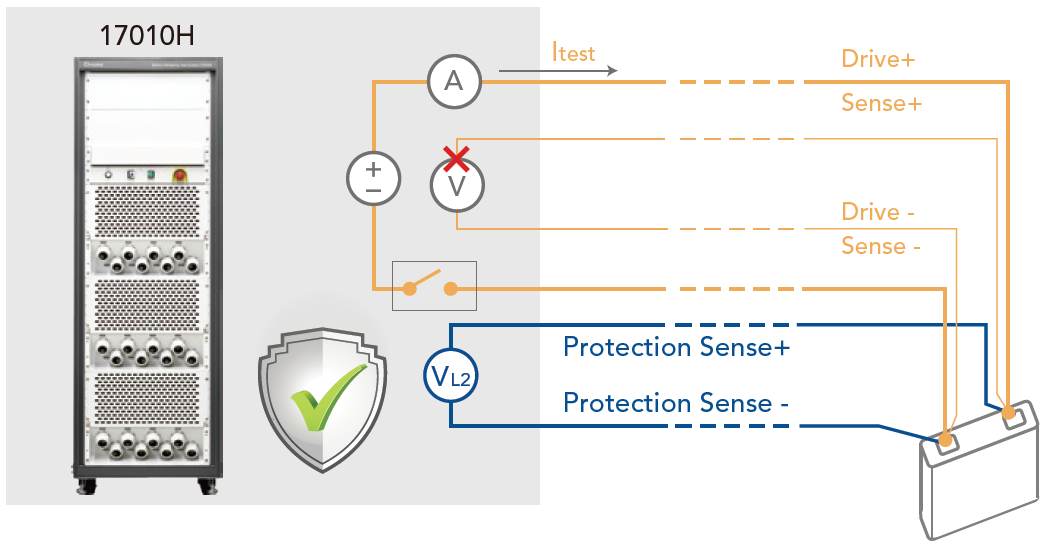

第二道硬件防护降低电压量测失效之风险
大型电池芯在事故时引发的灾害难以预期，为强化实验安全性，在每个通道独立设置了辅助的电压保护量测回路，独立记忆保护参数并自主运作，异常时立即强制关闭输出回路来保障实验安全。
Chroma 17010H 支持多种知名厂牌温箱与整合多功能数据记录器，可透过Battery LEx软件同时进行参数设定及数据监控，测试资料自动合并于测试报表中，提供用户最完善的解决方案。
数据记录器整合
• 可记录温度(ºC)/ 电压(V)/ 压力(mPa)/ 力(Kg) 四种不同数据
• 外部即时数据可做为截止或保护条件判断(温度)
系统安全防护与异常侦测
• 内建多种的配方保护项目，保护机制以1mS 的响应速度进行量测监控与保护动作，另可选配独立外部电压/温度仪表继电器，可以达成可靠的双层保护机制。
• 实时系统异常侦测，各测试单机自动依据独立逻辑侦测异常，若发生异常中断可接续执行任务且资料不遗漏。

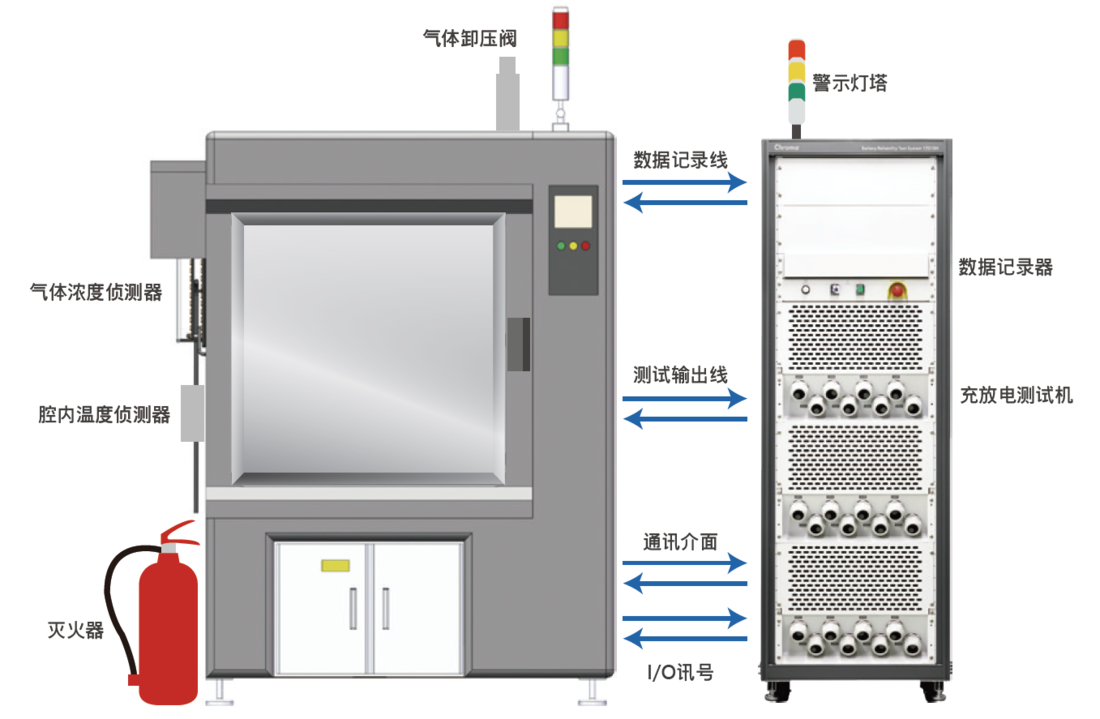

温箱及周边安全工程整合
• 内建温箱设定与控制工步，可由软件设定温控的超时与过温保护，温箱除控制温/湿度外亦可指定温箱控温时间、延长时间与待机温度。
• 通道群组化管理架构，让同一温箱下的所有被测物通道同时进入温控阶段，确保测试状态的一致性。
• 内建DI/DO 设定功能，可连结如烟雾/气体侦测、消防灭火、过温报警、过压警报与门开报警，系统可依据危害程度进行不同等级处置如测试停止或断电等，而告警资讯可透过e-mail完成远距通知。
Battery Lab Expert (Battery LEx) 是专为Chroma 17010/17010H所开发综合以下三大特色及多项应用功能的测试软件平台。
• 群组化测试：相同实验的多个通道透过群组方式简化操作，可执行多达50,000个工步。
• 变数编辑功能：搭配外部数据记录器可量测电压、温度、与压力，以进行弹性编程与复杂应用。
• 整合安全型温箱：透过DI/DO扩增来即时监控温箱实时状态及保护机制。
专案浏览器
• 简易管理：可以加入多达 500个专案，并根据不同的DUT类型或测试需求，构建相应的测试计划。
• 直观显示与即时修改：方便查阅与调整测试计划的DUT规格、波形模拟数据和配方内容，浏览过程即时参数修改与储存。
• 测试物资料库：将被测物规格建档，配方编辑时可快速对应参数条件，也便于共用配方测试。
• 工况模拟：以xlsx格式汇入资料点，可设定时间间隔 (等间隔 / 自定义间隔)、输出倍率、数据范围。

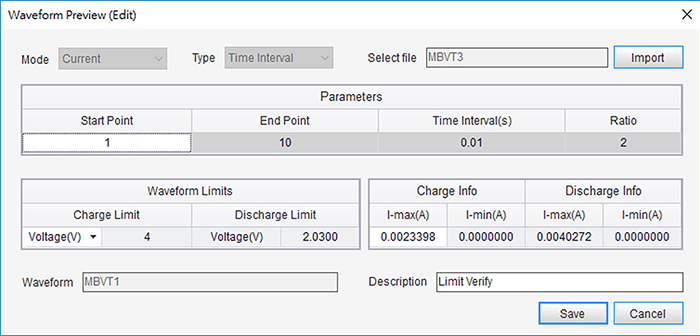

▴ 工况模拟资料夹

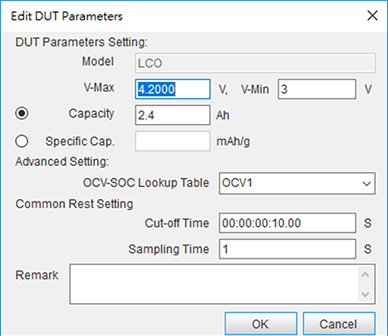

▴ 被测物资料库

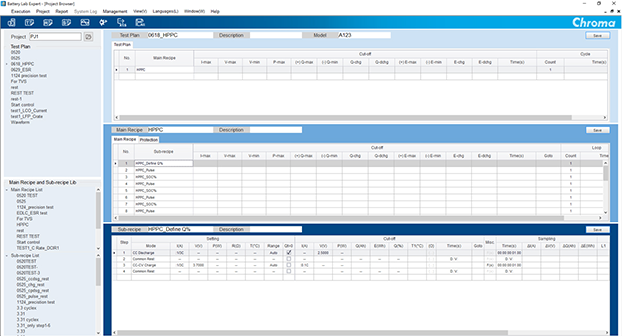

▴ 专案浏览器
配方编辑器

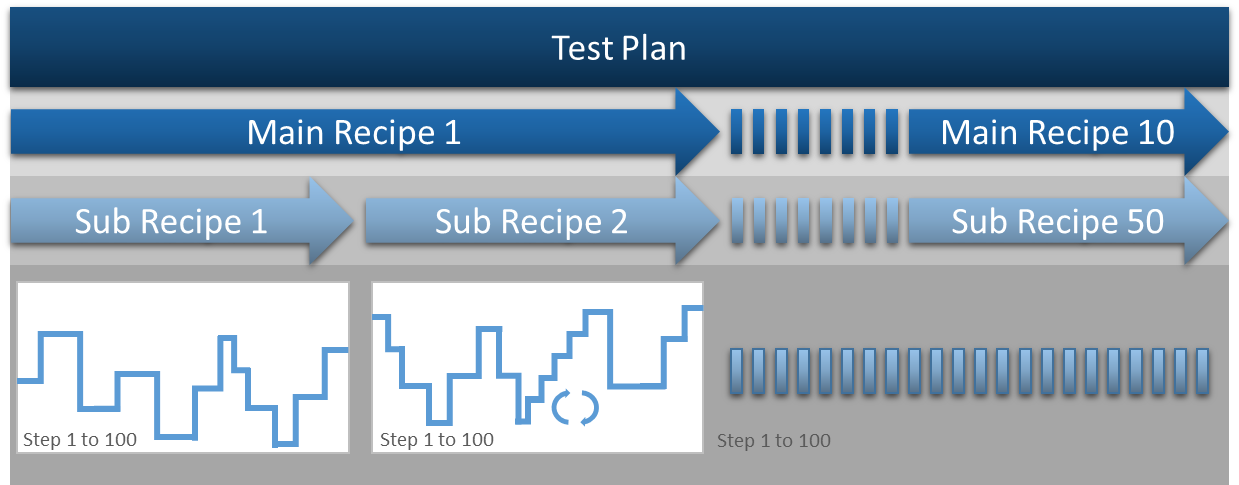

• 分层结构：测试计划最多可建立50,000个工步 (SR->MR->TP) 。
• 轻松创建：创建新配方以满足各种类型的测试应用。
• 快速编辑：通过组合创建的配方完成测试计画。
• 特殊设定表示法：提供 C-rate / OCV-SOC / Q% / ±V / 变数的特殊设定在编辑配方时使用。
• 变数设定与条件截止功能：提供20组变数定义，包含2组变数功能可跨子配方使用。 1mS~100mS暂态撷取功能，记录工步起始 / 结束瞬间变量定义为变数，进行二次计算。

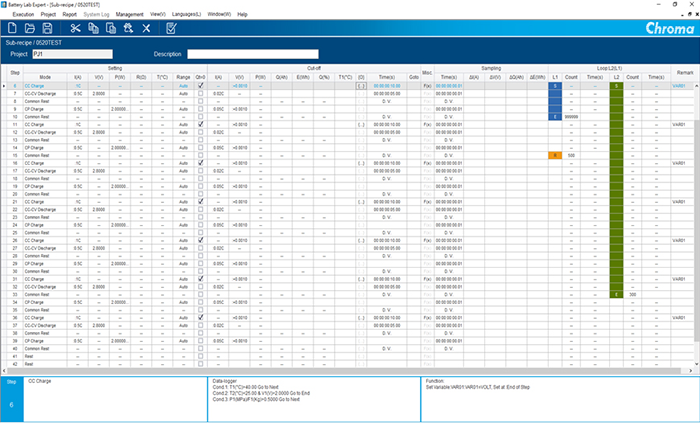

▴ 子配方

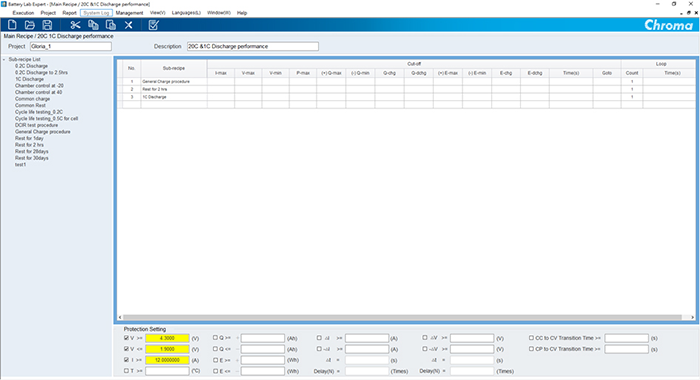

▴ 主配方

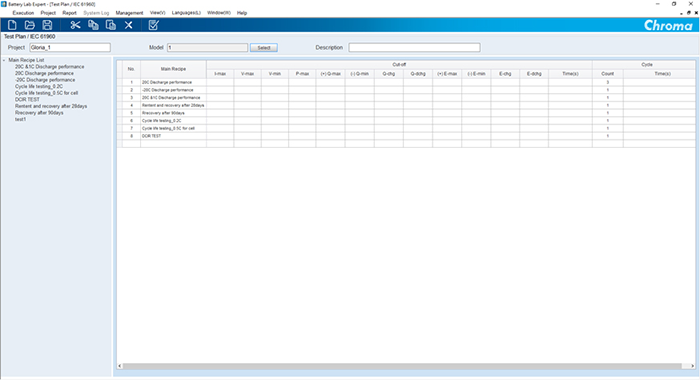

▴ 测试计划编辑

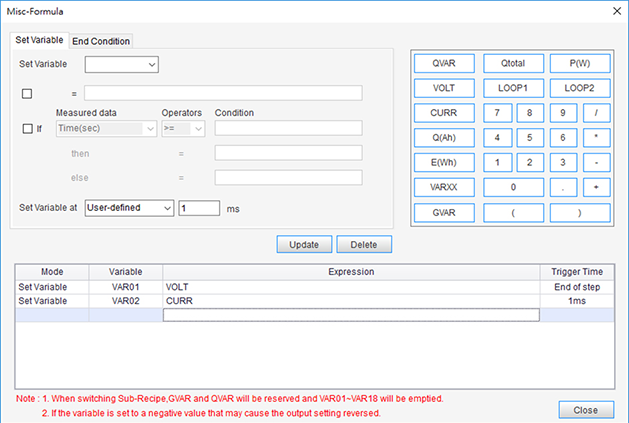

▴ 变数定义与瞬态撷取
配方执行器
• 多通道群组式管理。
• 多群组启动测试。
• 多种控制模式：开始、暂停、复归、停止、预约暂停、跳下一步、指定启动、暂停后跳工步、配方预览。
• 即时测试状态：单通道与全群组测试数据即时显示。
• 支持动态并联设定。

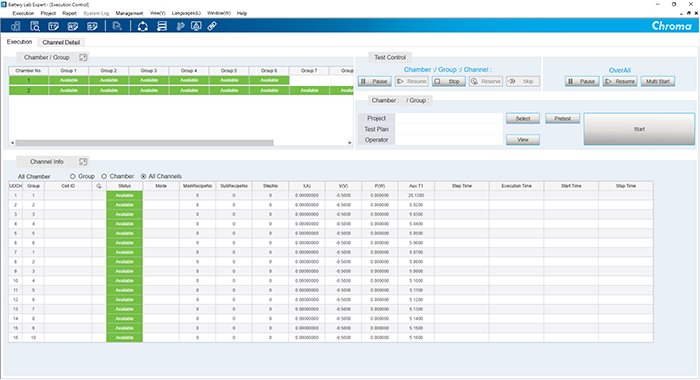

▴ 配方执行器
即时图表显示器
• 即时数据绘图：依据设定取样时间即时绘制，单一画面最多达36,000点数据量。
• 多图监控：提供即时显示画面最多4组，支持每组画面最多2通道测试比较。
• 图形撷取：支持时间冻结功能来进行测试曲线储存。
• 多轴分析：提供双Y轴资料显示。

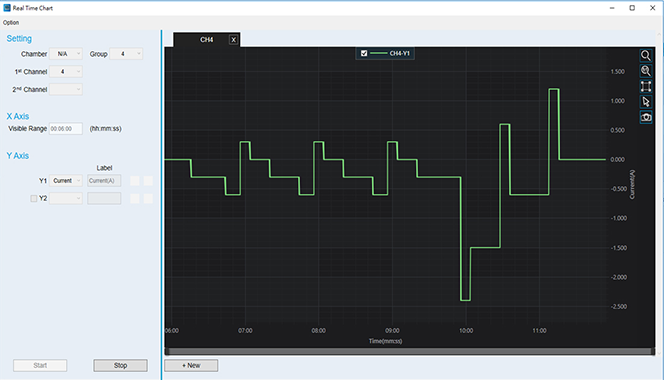

▴ 即时图表
测试报表
• 自动汇出：子配方测试完成后依据定义的档名自动汇至用户指定路径下。
• 汇出模式：子配方自动汇出，测试计画手动汇出。
• 数据有效位数调整，最多至小数点9位。
• 报表类型：通道报表、工步报表。
• 自由调整报表项目与栏位顺序。

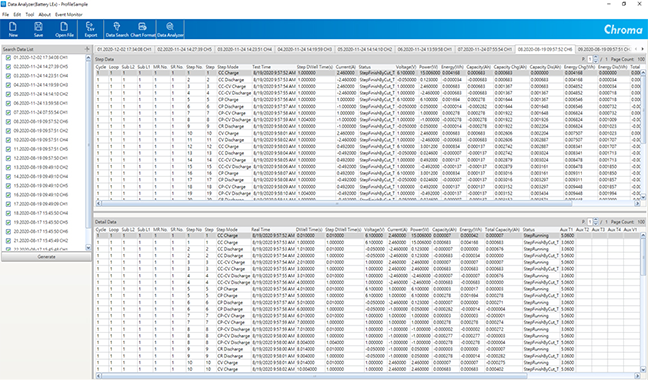

▴ 测试报表预览
温箱与测试系统的DI/DO 讯号控制
• 三种温箱控制模式：温箱控制工步、即时远端控制、维护模式。
• 延迟时间功能：达设定温度后的静置时间设定，确保内部待测物温度与温箱温度更接近一致下。
• 循环调温设定：搭配温度记录器可在温箱达到设定温度后，依据被测物实际温度进行差异调整，准确地让温箱与待测物温度达一致。
• 结束测试设定：结束控温、调整为指定温度、维持温度。
• 双重保护控制：过温保护、温控逾时保护。
• 外部设备控制：提供三色灯讯号控制、继电器讯号控制。
• 同步温控功能：支持自动等待机制，当所有通道达"温控工步"时，才开始进行温箱控温，确保测试一致性。
• 温控继承机制：可在主控群组测试完成后，自动由其他群组继承温箱控制运作。

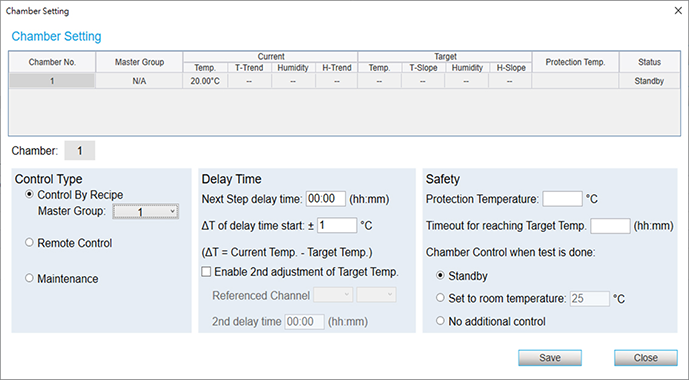

▴ 温箱控制系统
管理
• 帐户与权限管理：可设定多组登入帐号密码及其对应编辑权限。
• 警告通知：设定 e-mail 来提供异常告警讯息。
• 配方移动：配方与测试计划的汇入 / 汇出 / 移转。
• 数据管理：管理者可设定自动删除或手动删除系统数据。
• 强制全域保护：设置配方强制保护项目，防止人员遗漏设定，加强测试安全性。

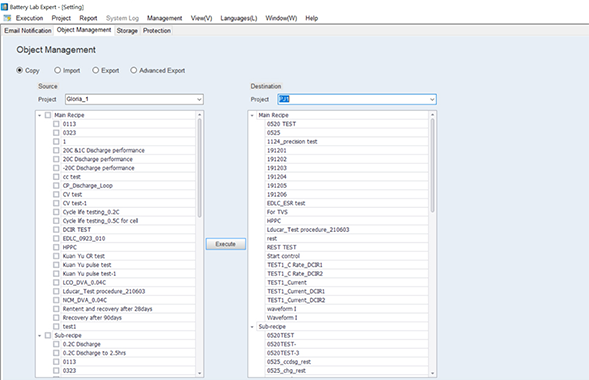

▴ 测试计划汇入/汇出

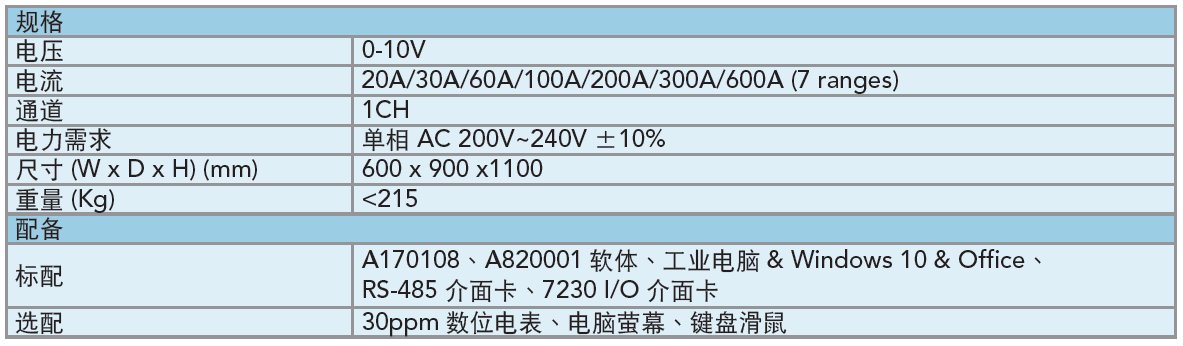

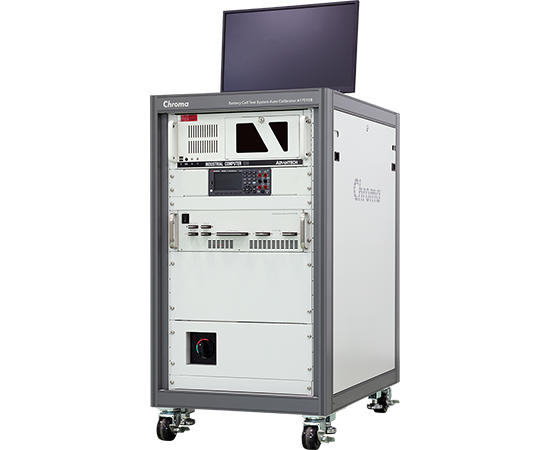

电池芯测试系统自动校正器
Chroma A170108是一套自动化校正与验证设备，内置多项高精度校准标准组件，可程式化控制通道的校正任务，适用于Chroma 17010H系列600A以下的产品，确保设备维持高精度与可追溯性，为Chroma高精度测试解决方案的一环。
• 一致性的标准检查方法：科学方式降低人因错误和量测变量。
• 提高校准和验证工作的效率：降低人力负担且节省成本。
• 自动生成报表：可追溯性与易于管理维护纪录。

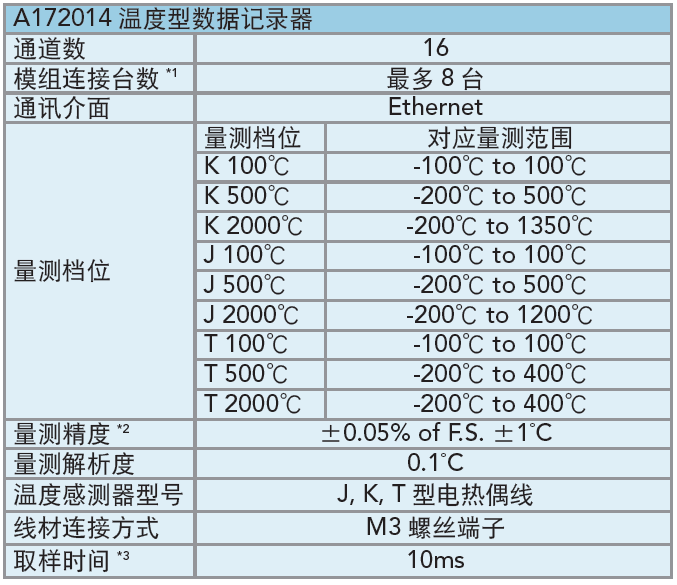

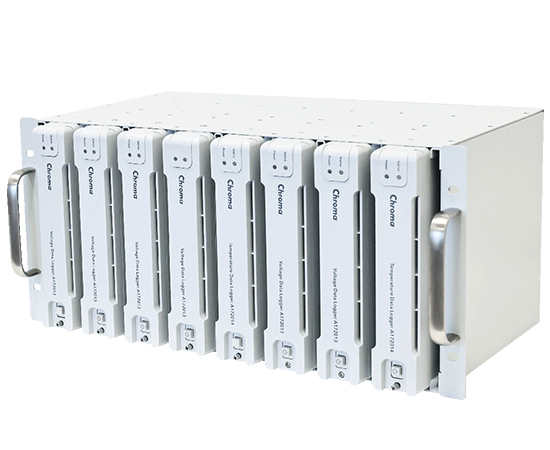

电池芯测试数据记录器

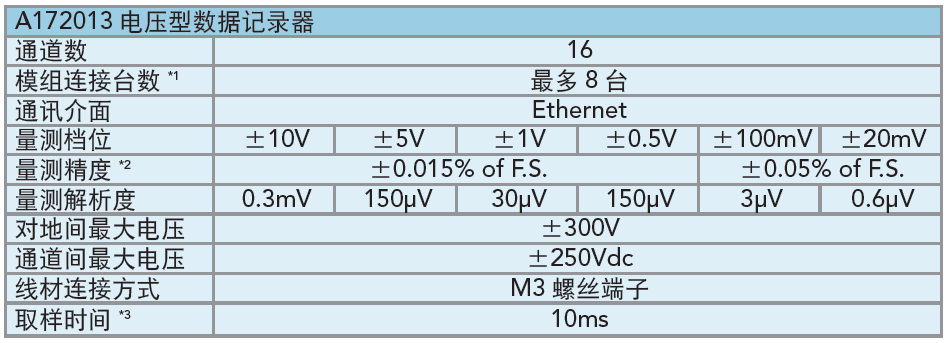

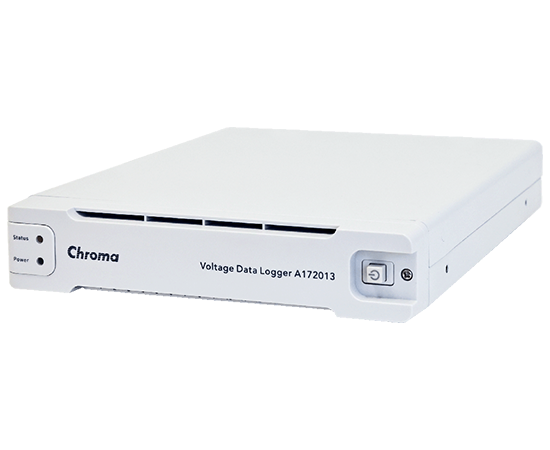

Chroma A172013多通道电压型与A172014多通道温度型数据记录器，可作为17010H系统的量测辅助通道，能够在执行充放电测试时同时对被测物进行实时的温度与电压监控，透Battery LEx软件，将数据整合于测试报表中，并可设置上限保护，保障测试安全。
• 每通道采用独立24位元ADC取样。
• 具备冷点补偿功能。
• 可单机使用或任意并接电压型或温度型记录器，最多可扩充至128通道。
*注1. A172013 与A172014 模块可同时整合使用
*注2. 精度标称条件在100ms取样、23±5℃下，不含测试线材误差
*注3. 取样时间为单机规格，不包含资料整合传输

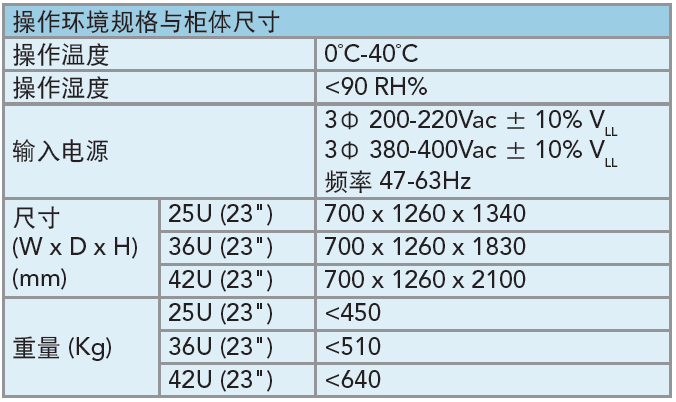

操作环境规格与柜体尺寸
型号规格
| 型号 | 规格说明 |
|---|---|
| 17010H Series | 电池信赖性测试系统 |
| 17010H-6-300U | 充放电测试模块 电流范围：300A/150A/30A, Super mode 600A ｜电压范围：0-6V｜通道数：1-16 |
| 17010H-6-300S | 充放电测试模块 电流范围：300A/150A/30A, Super mode 600A ｜电压范围：1.5-6V｜通道数：1-16 |
| 17010H-6-300Z | 充放电测试模块 电流范围：300A/150A/30A｜电压范围：0-6V｜通道数：1-16 |
| 17010H-6-300 | 充放电测试模块 电流范围：300A/150A/30A｜电压范围：1.5-6V｜通道数：1-16 |
| 17010H-6-200U | 充放电测试模块 电流范围：200A/100A/20A, Super mode 300A｜电压范围：0-6V｜通道数：1-24 |
| 17010H-6-200S | 充放电测试模块 电流范围：200A/100A/20A, Super mode 300A｜电压范围：1.5-6V｜通道数：1-24 |
| 17010H-6-200Z | 充放电测试模块 电流范围：200A/100A/20A｜电压范围：0-6V｜通道数：1-24 |
| 17010H-6-200 | 充放电测试模块 电流范围：200A/100A/20A｜电压范围：1.5-6V｜通道数：1-24 |
| A170108 | 电池芯测试系统自动校正器 电流校正范围：100A~600A｜电压：0-6V |
| A172013 | 电压型数据纪录器 通道数：16/32/48/80/96/112/128 |
| A172014 | 温度型数据记录器(Thermocouple Type) 通道数:16/32/48/ 80/96/112/128 |
