用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 2238 | 视频信号图形产生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223800 | 12G-SDI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223801 | DisplayPort 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223802 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223803 | Analog 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223805 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223806 | DVI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223808 | 电源模块 *Call for availability | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223809 | Audio Test Module *Call for availability | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223810 | USB-C 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223812 | HDMI 8K媒体播放器模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223813 | DisplayPort 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223814 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A240001 | 远端控制器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品介绍
以下内容为本产品初步规格，若有调整恕不另行通知。

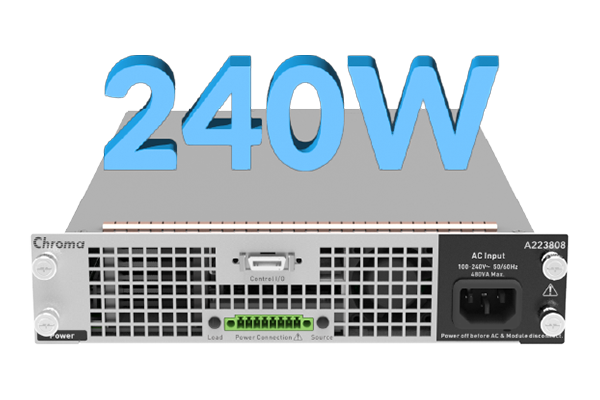

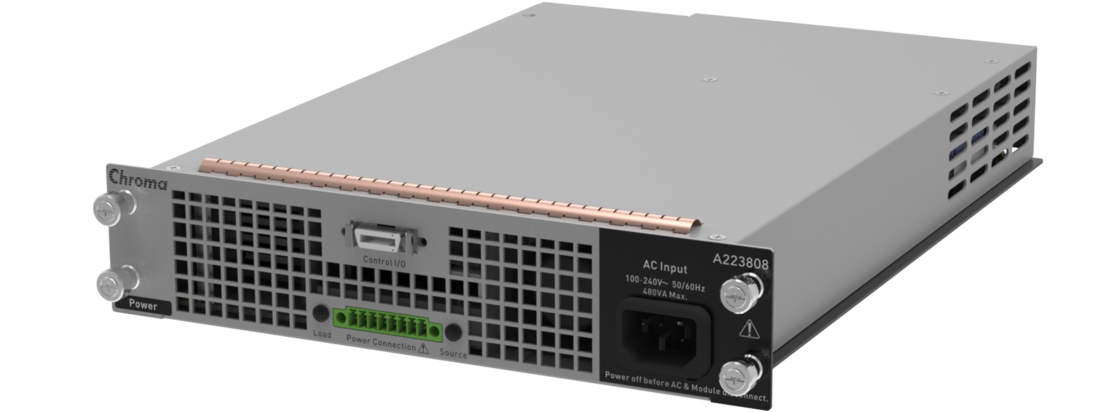

在Power Delivery 3.2规范中，定义了最高支持240W（48V/5A）的电源规格，为因应此测试需求，透过连接A223808电源模块进行240W的电源规格测试，因应被测物需求来切换电源角色（Power Role），同时具备Source与Load功能，应用上用户不需要外接2种电源设备，测试被测物在不同的电压、电流环境下是否能够正常运作及符合规格。
A223808配备可程序化高精度电源之功能，用户可自行设定电压之范围3V至55V，可编辑量测电压值的最小单位为1 mV/step，方便精准调节电压及电流，同时进行电压（1mV/step）与电流（1mA/step）的量测。
提供过电压保护OVP(Over Voltage Protection)、过电流保护OCP(Over Current Protection)、低电压保护UVP(Under Voltage Protection)与低电流保护UCP(Under Current Protection)，用户可自行设定保护极限值，当输出过程中侦测待测体电流、电压超过设定值时，立即启动保护装置避免产品损坏。
在连接测试过程中，往往因缆线、接头、距离造成电源传输之压降而影响测试之准确性，因此本机台也同时具备远程电压补偿功能(Remote Sense)对监测实际电压与设定电压之差别自动调整输出使其达成一致。

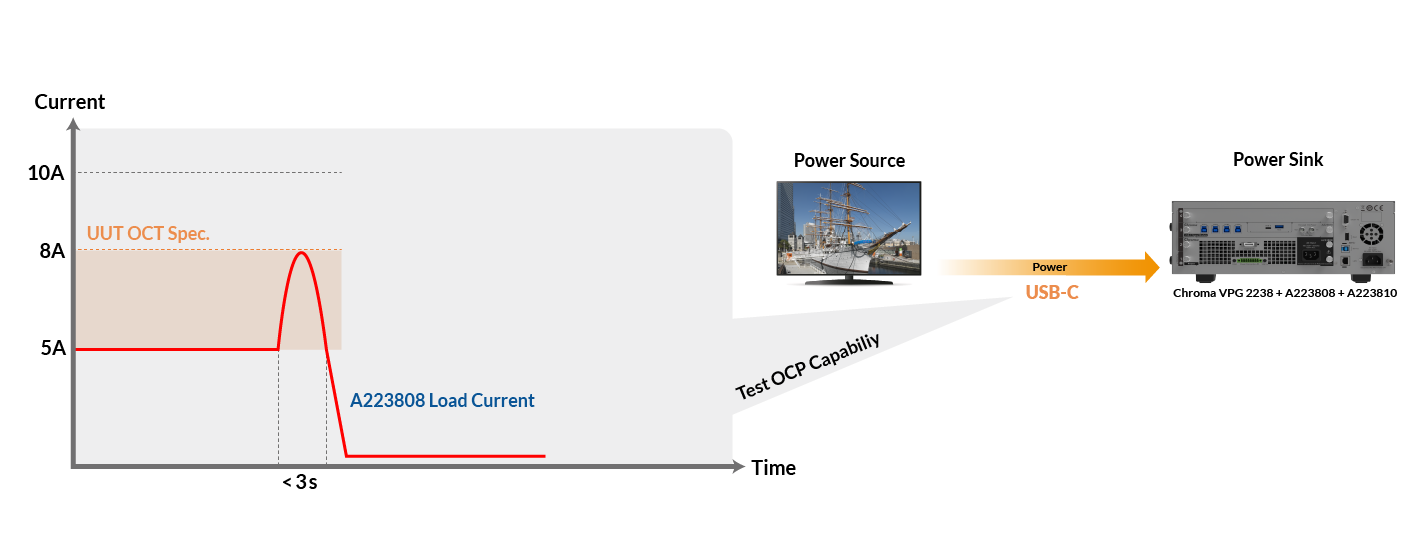

支持Vbus的OCP（Over Current Protection）过电流保护测试功能，透过设定5A至10A范围内的电流值（以1mA为步进，持续时间小于3秒），模拟电源接收端（Power Sink）的过电流情况，以测试USB-C电源供应端（Power Source）的过电流保护电路能力。（需搭配Chroma USB-C Signal Module A223810）

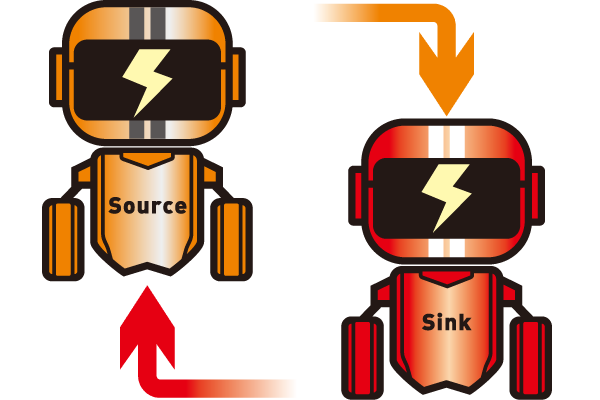

支持Power Role监控功能(Power Source / Power Sink)，透过PD沟通可自动判读被测物之电源角色(Power Role)，进行自动/手动Power Role切换功能(Power Role Swap)，以利用户确认被测物供电或受电状态。
快速切换功能(Fast Role Swap, FRS)可有效的确保需要电源的设备始终可获得电源，不会被其他接口设备影响，A223808支持FRS，透过USB-C HUB电源插拔切换，将结果实时显示于屏幕上，以利用户确认被测物FRS的功能是否正常。

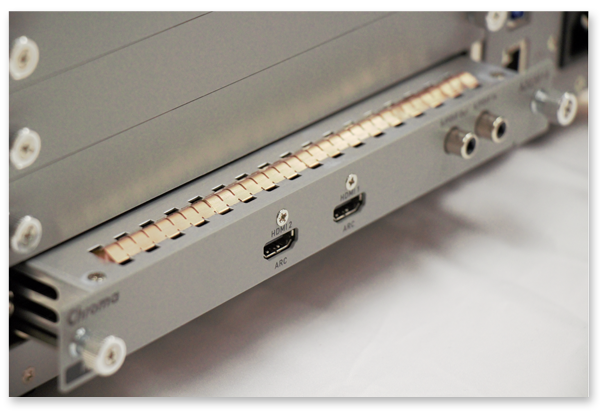

使用高导系数的铍铜提高结构之间导电系数并降低漏磁所产生之环境辐射对被测体的干扰，并符合CE/EMC(Electromagnetic Compatibility)标准规范。
本机应用范围：显示器、智能型手机、笔记本电脑、IC设计、USB Type-C 线材、行动电源、数字机顶盒、转接器、EMS工厂。
Display
Phone/Notebook
IC Design
USB Type-C cable
Power Bank
Set Top Box
Adapter
EMS Factory
型号规格
| 型号 | 规格说明 |
|---|---|

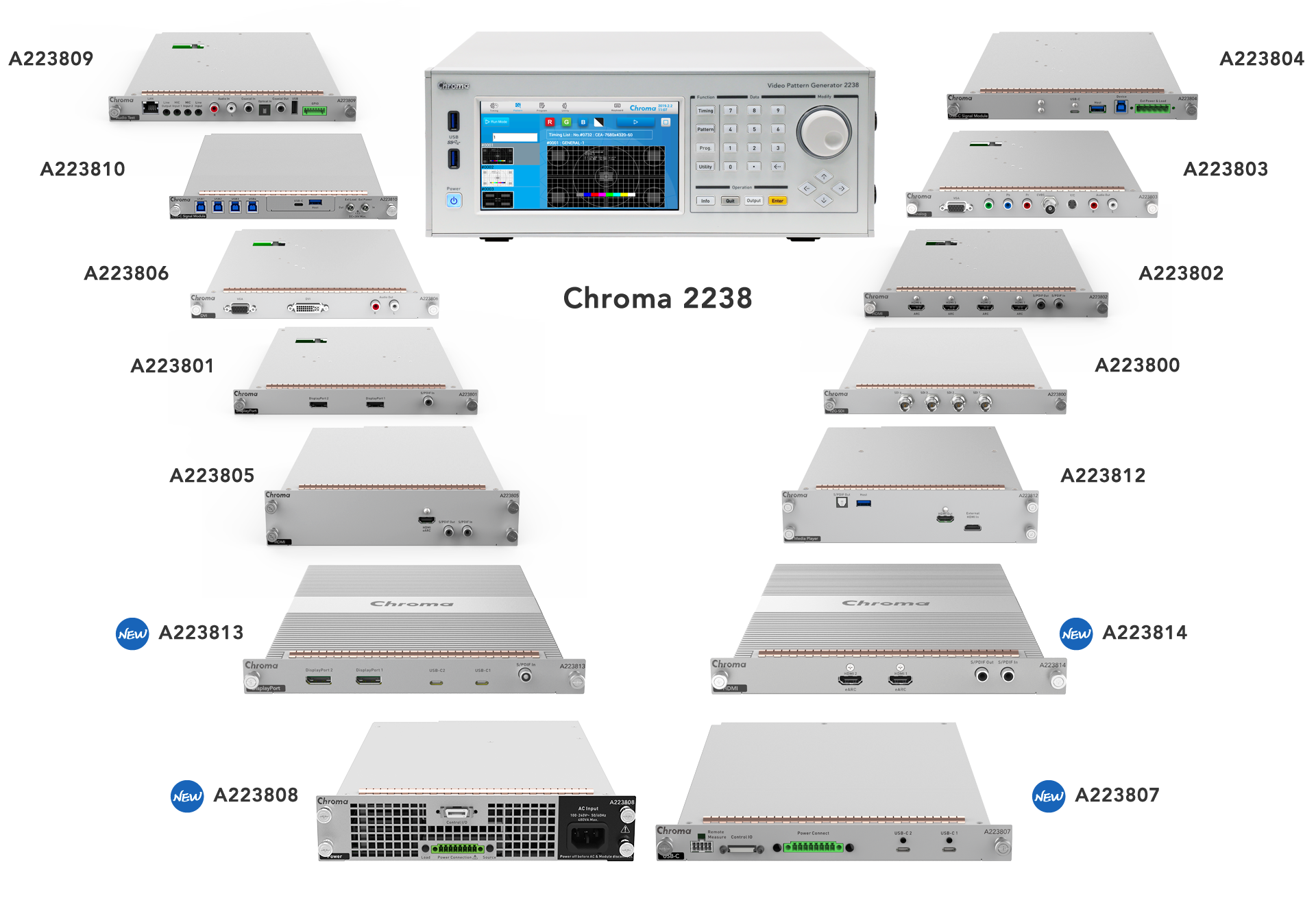

| 2238 | 视频信号图形产生器 |
| A223800 | 12G-SDI 信号模块 |
| A223801 | DisplayPort 信号模块 |
| A223802 | HDMI 信号模块 |
| A223803 | Analog 信号模块 |
| A223805 | HDMI 信号模块 |
| A223806 | DVI 信号模块 |
| A223808 | 电源模块 *Call for availability |
| A223809 | Audio Test Module *Call for availability |
| A223810 | USB-C 信号模块 |
| A223812 | HDMI 8K媒体播放器模块 |
| A223813 | DisplayPort 信号模块 |
| A223814 | HDMI 信号模块 |
| A240001 | 远端控制器 |
