产品特色
- 电视, 显示器主板自动化测试系统
- LVDS支持VESA与JEIDA规范格式
- LVDS支持2通道输入与输出
- LVDS支持6, 8, 10位色深
- LVDS 点频率
- 1 Link 135MHz
- 2 Link 270MHz
- 时序/画面/音频比对分析
- LVDS Vdd电压量测
- 直流电压量测功能
- PWM频率/工作周期量测功能
- 双向数字控制功能

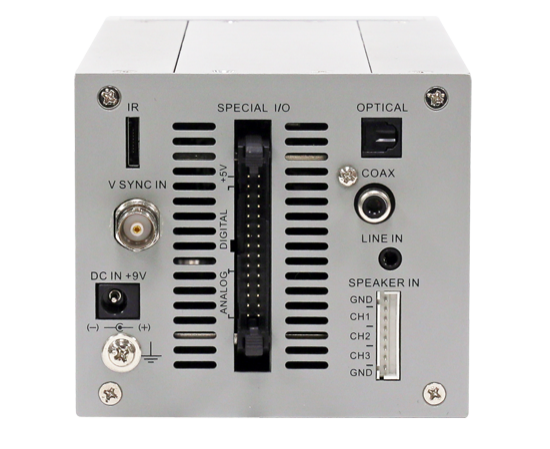

- 扬声器/耳机音频输入接口
- 光纤/同轴数字音频输入接口(SPDIF)
- EDID/HDCP测试功能
- 红外线控制模块(选配)
- ESD保护电路
- 外部模块化设计
产品介绍

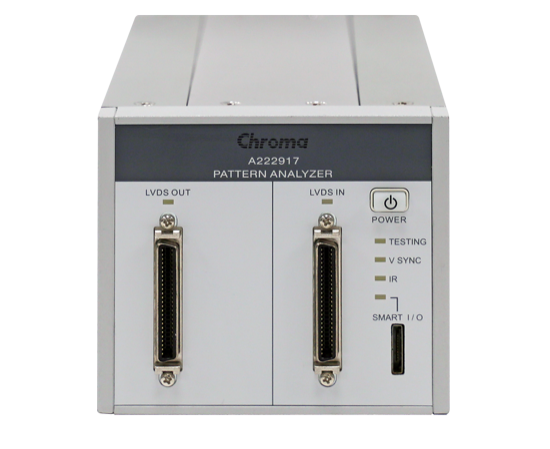

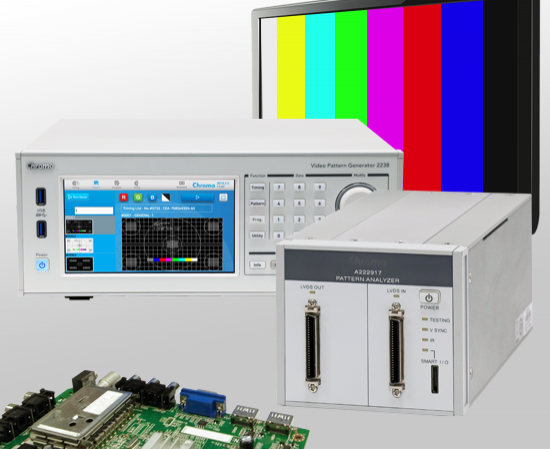

Chroma A222917 视频信号图像分析模块为一款多功能显示器PCBA主板信号测试设备，具备有超高速LVDS(Low-voltage differential signaling)影像信号分析核心，提供高效率与稳定度测试质量，搭配Chroma新一代22系列视频信号产生器(注1)可完成PCBA自动化测试系统，符合现今及未来多媒体显示器产业PCBA主板自动化测试需求。
本产品支持PCBA产线自动化各项影音自动检测功能，其主要特点：
高速LVDS视频图像标准格式信号分析接口，支持VESA与JEIDA标准信号格式，提供6, 8, 10颜色深度选择，在2 link模式下LVDS信号的频率最高可支持270MHz，并可在分析信号时同步输出LVDS信号，提供用户连接Panel进行画面检测。
LVDS时序分析
针对LVDS可进行时序分析，包含点频率与水平/垂直时序各细项参数，可用于快速判断LVDS传输通道是否正确。
影像内容比对
以影像信号内容比对分析方式取代传统人工画面检测，高速的影像比对核心可针对每一帧画面 (Frame) 进行连续比对，并可由使用者自行设定比对帧数，每个画面最多可设定32个比对区块 (Block)，并可标示错误坐标与检测值，提供后续检修参考。
声频信号检测
具备数字/模拟声频信号振幅与频率检测能力，提供产线快速测试声频信号接口功能。
通用型数字控制接口
提供16组通用型双向数字控制接口，并可设定为3.3V或5V接口电压，可用于自动化检测控制或警示。
电压量测模块
提供LVDS Vdd电压与8组直流电压量测模块，可应用于PCBA测试点电压检测。
为达到PCBA产线自动化测试应用，本产品以自动化信号检测设备取代传统画面检测方式，将传统PCBA繁复的测试程序以软件进行编程，在产线实际检测时只须单键执行即可自动化完成相关检测，可大幅缩短测试时间并提高测试准确度。
在操作方面，A222917附有图形化测试程序编辑软件，提供用户简易快速的设定方式管理与编辑测试程序，可依据产线实际测试项目编排程序，简易的操作接口及完整测试功能将可适用于所有视讯及相关产业之研究开发、生产测试或质量验证应用。
(注1) 支持机种：2238, 2235
>型号规格
| 型号 | 规格说明 |
|---|---|
| A222917 | PCBA 图像分析仪 |
