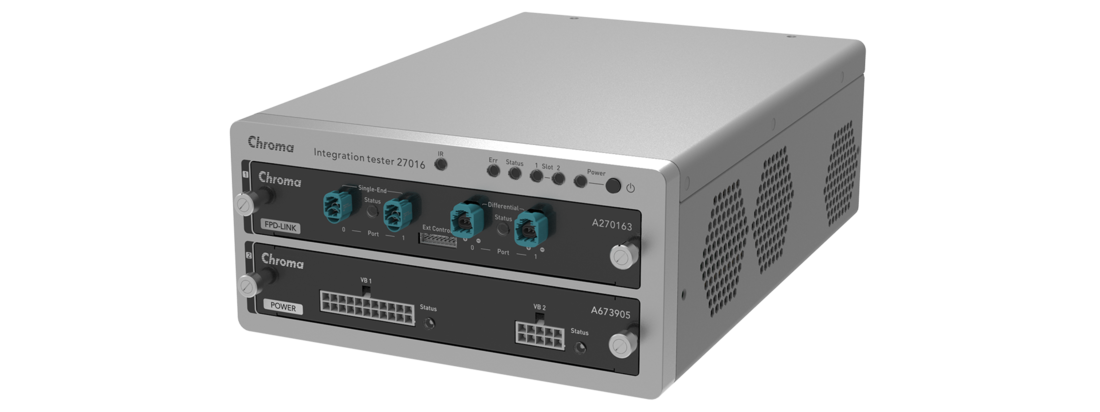

产品介绍
*搭配A270163 FPD-Link信号模块和A673905电源模块为例
为符合现今多样性及未来信号变化之需求，一机支持多种信号、电源模块，达到节省生产成本且未来永续性之宗旨，用户可依据检测应用，选择最合适的方案：

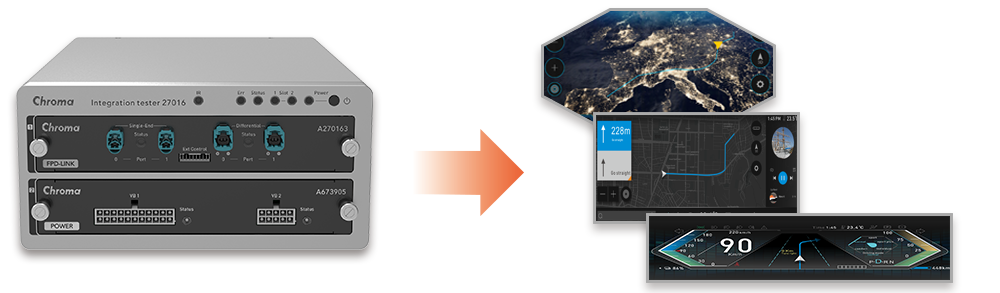

现今智能化的车载显示设备由信息仪表板、影音娱乐系统、中控台、后照镜、抬头显示器、挡风玻璃或侧窗皆使用车载面板，依据不同车厂、制造商、使用场景皆有各式各样的面板信号，而 27016 整合测试器一机可搭载FPD-Link、GMSL、APIX信号和可程序化电源，针对车载面板的复杂的规格和电源进行扰动及兼容性测试，提供信号与电源模块的整合测试系统方案。

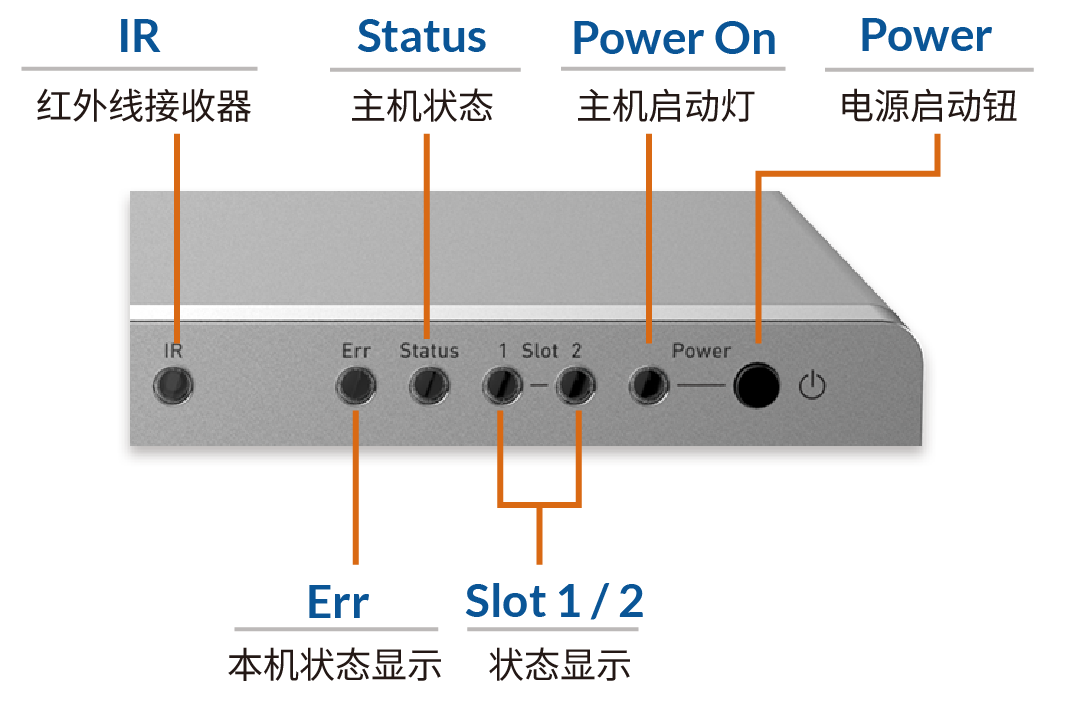

27016整合型测试器提供一键启动功能(Power On)，透过显示灯号的指示，可快速了解主机的状态，实时确认被测物和测试现况。

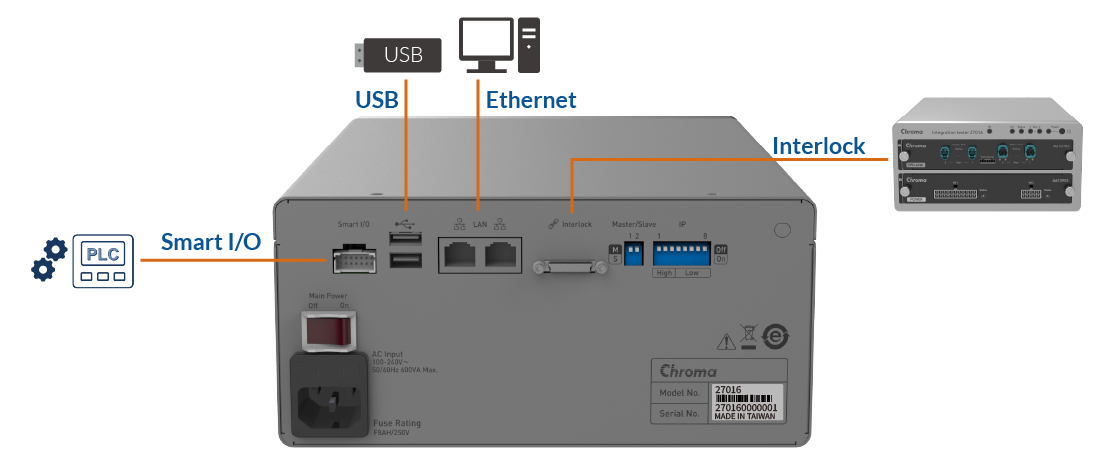

为适用于研发测试及生产自动化，支持多面向的输入输出应用控制，如单机使用可透过Ethernet端口连接至个人计算机全功能控制，亦可连机达成扩展单机功能，于自动化生产可利用Smart I/O端口于PLC交握物流控制，USB接口可作为进行韧体及图档的更新。
传统及未来车载显示器测试必须符合各车厂及车规的要求，27016整合测试器可容纳车载信号和电源将软、硬、韧体合而为一，并且可使用多种信号源进行检测，仿真车辆在极端的电源条件，寻找出产品的不确定性，大幅提升产品质量。

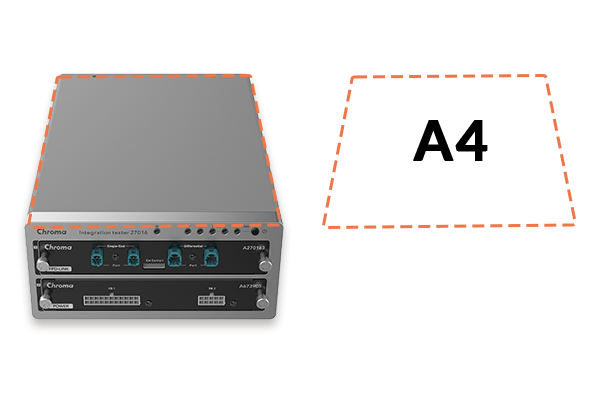

Chroma 27016 整合测试器化繁为简降低测试线束、单元、测试步骤、成本、重复性，精巧A4尺寸设计便于携带，能因应各种客制需求适用于研发、产线、维修等各种场地之各种应用。

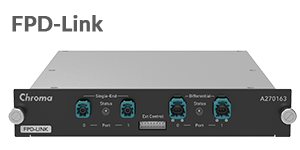

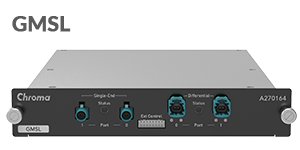

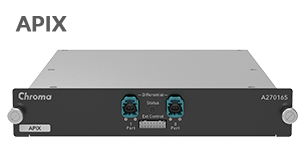

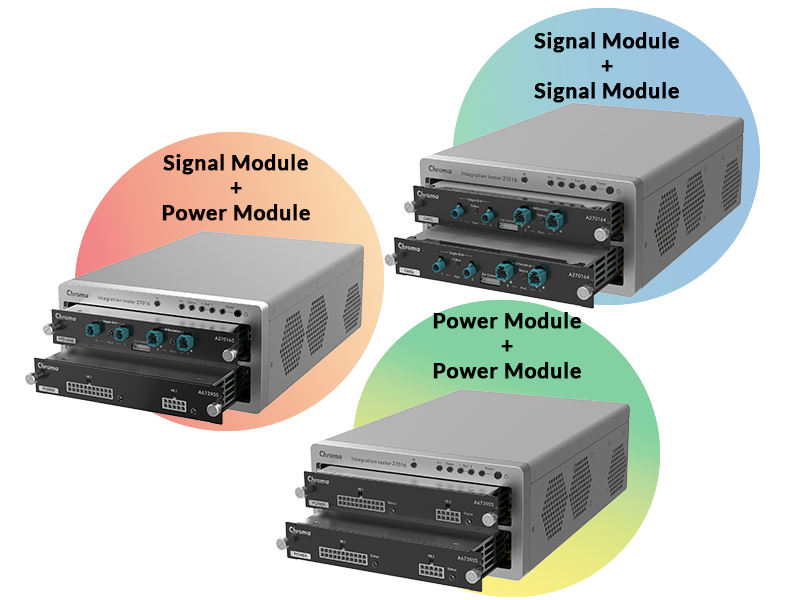

双插槽独立运作设计实现一机多用，支持多种车载信号接口FPD-Link、GMSL、 APIX（A27016x 系列模块），同时可搭配电源模块（A67390x 系列模块）及未来分析及控制模块让用户依需求自由选配测试环境，达到产品的延续及广泛性。

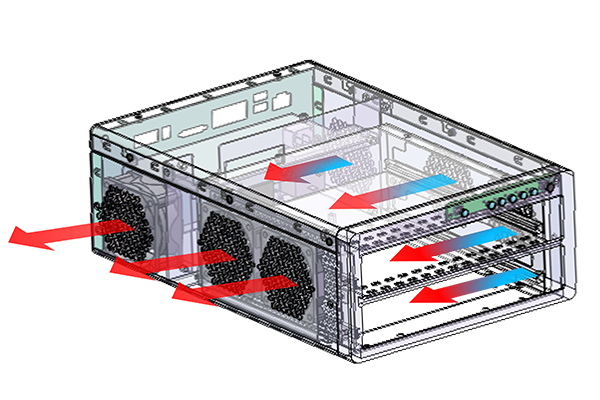

内建智能型风扇系统可监控主机及模块间温度之变化，透过PWM (Pulse Width Modulation) 方式自动调节风扇流速，减少工作环境之噪音并同时维持机体最佳运作温度，提高使用年限。

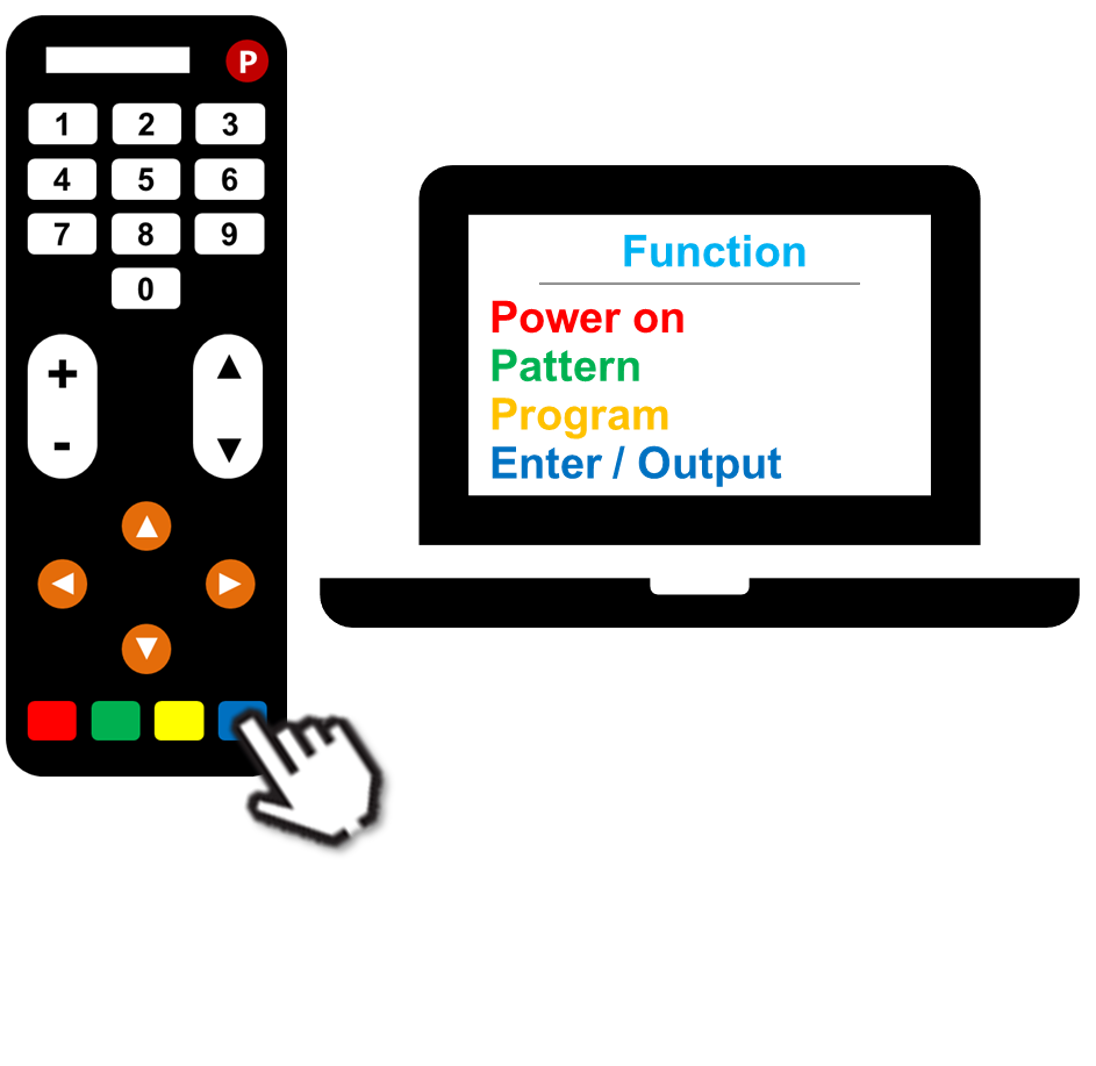

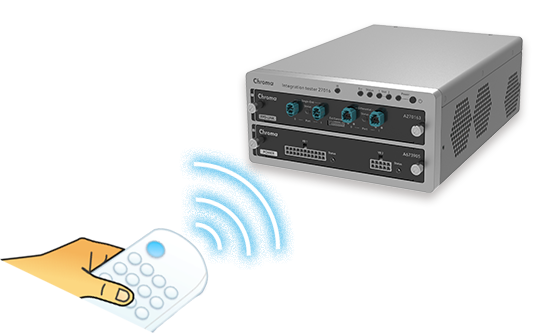

为便利单机操作，可支持绝大多数市售红外线（IR）遥控器由使用者自定义操作键，提供简易便利的远程控制，满足不同测试需求与使用场景的应用。
附属Chroma IT 软件内建学习模式透过图形化的软件设定接口，可搭配市售遥控器编辑键与功能的对应，对于在实务操作、远程控制或个人化的便利性。

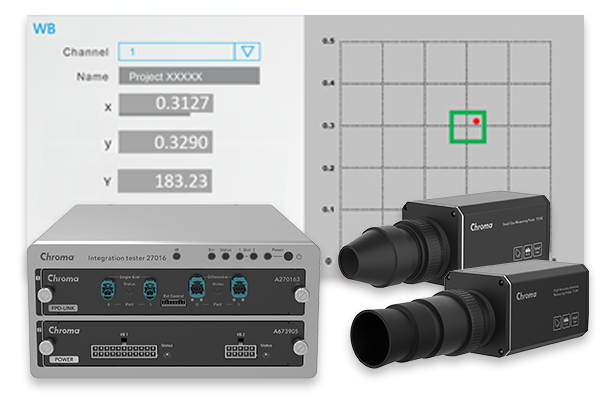

提供完整车载显示量测应用，27016 透过 GO/NOGO 软件控制 Chroma 色彩分析仪，进行白平衡测试功能量测车载显示器及数据储存并产出报告，提供用户多元、完整的车载光学显示检测方案。
| Model | Module (1 Set) | Signal | Pixel Rate / Lane Rate (Max) | Resolution (Max) | Lane/Link | Pixel Format/Color Depth |
|---|---|---|---|---|---|---|
| 27016 | A270163 | FPD-Link | 13.5 Gbps | 8K or 240Hz | 1 / 2 | 6 / 8 / 10 bits |
| A270164 | GMSL | 12 Gbps | 5K@60Hz | 1 / 2 | 8 / 10 bits | |
| A270165 | APIX | 6 Gbps | 6K@60Hz | 1 / 2 | 6 / 8 / 10 bits | |
| 27015 | A270162 | MIPI | 1.5 Gbps | 4K@60Hz | 1 / 2 / 3 / 4 / 8 | RGB 565 / 666 / 888 |
| eDP | 5.4 Gbps | 8K@30Hz | 1 / 2 / 4 / 8 | 6 / 8 / 10 bits | ||
| LVDS | 600 MHz | 4K@60Hz | 1 / 2 / 4 | 6 / 8 / 10 bits | ||
| A040209* | MIPI | 1.5 Gbps | 4K@30Hz | 1 / 2 / 4 / 8 | RGB 565 / 666 / 888 | |
| A040205* | eDP | 5.4 Gbps | 5K@60Hz | 1 / 2 / 4 / 8 | 6 / 8 / 10 bits | |
| A040204* | V-by-One | 3.75 Gbps | 4K@120Hz | 4 / 8 / 16 | 6 / 8 / 10 bits | |
| 2918 | A291800 | LVDS | 600 MHz | 4K@60Hz | 1 / 2 / 4 | 6 / 8 / 10 bits |
| A291802 | V-by-One | 3.75 Gbps | 4K@120Hz | 4 / 8 / 16 | 6 / 8 / 10 / 12 bits | |
| A291803 | eDP | 8.1 Gbps | 8K@30Hz | 1 / 2 / 4 / 8 | 6 / 8 / 10 bits | |
| 27014 | A040209 | MIPI | 1.5 Gbps | 4K@30Hz | 1 / 2 / 4 / 8 | RGB 565 / 666 / 888 |
| A040207 | LVDS | 600 MHz | 4K@60Hz | 1 / 2 / 4 | 6 / 8 / 10 bits | |
| A040205 | eDP | 5.4 Gbps | 5K@60Hz | 1 / 2 / 4 / 8 | 6 / 8 / 10 bits | |
| A040204 | V-by-One | 3.75 Gbps | 4K@120Hz | 4 / 8 / 16 | 6 / 8 / 10 bits | |
| A040203 | eDP | 2.7 Gbps | 4K@60Hz | 1 / 2 / 4 / 8 | 6 / 8 / 10 bits | |
| A040202 | MIPI | 1 Gbps | 2K@60Hz | 1 / 2 / 3 / 4 / 8 | RGB 565 / 666 / 888 | |
| A040201 | MIPI eDP | 1 Gbps 1.62 / 2.7 Gbps | 2K@60Hz | 1 / 2 / 4 | RGB 565 / 666 / 888 6 / 8 / 10 bits | |
| 27013 | - | LVDS | 330 MHz | 2K@120Hz | 1 / 2 / 4 | 6 / 8 / 10 bits |
| 27012 | - | LVDS | 162 MHz | 2K@60Hz | 1 / 2 | 6 / 8 bits |
| 27011 | - | LVDS | 162 MHz | 1600@60Hz | 1 / 2 | 6 / 8 bits |
| Model | Module (1 Set) | Signal | Power Module | VDD | VBL | Control | Display | SSC | ASSR | Training Mode | DCS | PSR/PSR2 (Opt) | VRR (Opt) | MSO (Opt) | DSC (Opt) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27016 | A673905 | Power | Opt | 1 ~ 15V / 3A (45W) | 3 ~ 55V / 5A (150W) | PC / Remote / Ethernet / Wi-Fi | - | - | - | - | - | - | - | - | - |
| 27015 | A270162 | MIPI | Build-in | 1~15V /3A (45W) | 5~55V / 10A (150W) | PC / Remote / Ethernet / Wi-Fi | - | - | - | - | ● | - | - | - | ● |
| eDP | ● | ● | - | ● | ● | ● | |||||||||
| LVDS | |||||||||||||||
| - | - | - | - | - | - | ||||||||||
| A040209* | MIPI | ||||||||||||||
| 1~6V / 0.5A -6~-1V / 0.5A | 2~25V / 20A (100W) | PC / Remote / Ethernet | - | - | - | - | ● | - | - | - | ● | ||||
| A040205* | eDP | 2~20V / 10A (36W) | - | - | ● | ● | - | ● | - | - | - | ||||
| A040204* | V-by-One | - | - | - | - | - | - | - | - | - | |||||
| 2918 | A291800 | LVDS | 67393 (Opt) | 2~25V / 22A (264W) | 3~30V / 20A (480W) | PC / Remote / Ethernet | - | - | - | - | - | - | ● | - | - |
| A291802 | V-by-One | - | ● | - | - | - | - | ● | - | - | |||||
| A291803 | eDP | - | ● | ● | ● | - | ● | ● | ● | ● | |||||
| 27014 | A040209 | MIPI | Build-in | 1~6V / 0.5A -6~-1V / 0.5A | 2~25V / 20A (100W) | PC / Remote / Ethernet | - | - | - | - | ● | - | - | - | ● |
| A040207 | LVDS | 2~20V / 10A (36W) | - | - | - | - | - | - | - | - | - | ||||
| A040205 | eDP | - | - | ● | ● | - | ● | - | - | - | |||||
| A040204 | V-by-One | - | - | - | - | - | - | - | - | - | |||||
| A040203 | eDP | - | - | - | ● | - | - | - | - | - | |||||
| A040202 | MIPI | - | - | - | - | ● | - | - | - | - | |||||
| A040201 | MIPI eDP | 3~20V / 2A | - | - | - | ● | - | - | - | - | - | ||||
| 27013 | - | LVDS | Build-in | 3V~13V / 3.5A | 25V / 26A | Key | LCD | - | - | - | - | - | - | - | - |
| 27012 | - | 12V / 5V / 3.3V | 24V / 12V / 5V | LED | - | - | - | - | - | - | - | - | |||
| 27011 | - | 12V / 5V / 3.3V | 12V / 5V | LED | - | - | - | - | - | - | - | - |
型号规格
| 型号 | 规格说明 |
|---|---|
| 27016 | 整合测试器 |
| A270163 | FPD-Link信号模块 |
| A270164 | GMSL信号模块 *Call for availability |
| A270165 | APIX信号模块 *Call for availability |

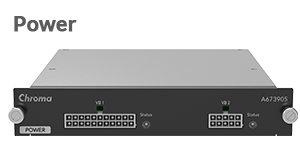

| A673905 | 电源模块 |
