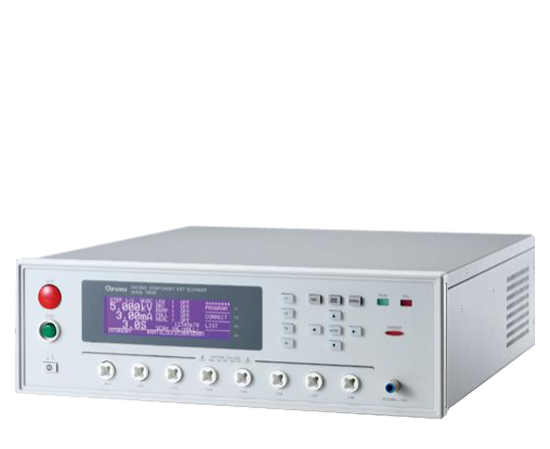

绕线元件安规扫描测试器 Model 19035 Series

Name: 绕线元件安规扫描测试器 Model 19035 Series
Brand: Chroma 致茂电子
SKU: 19035
Availability: InStock

型号：19035

分类国货精品 > Chroma 致茂 > 电气安规测试 > 多合一电气安规综合分析仪摘要支援16通道扫描测试 kVdc耐压测试 kV绝缘阻抗测试直流电阻测试绕线元件测试品质验证测试 DC耐压测试 IR绝缘电阻测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
19035	绕线元件安规扫描测试器	—	登录可见	登录可见	官网规格，价格面议
A190347	GPIB & Handler 介面卡	—	登录可见	登录可见	官网规格，价格面议
A190351	8CH-16CH扫描装置	—	登录可见	登录可见	官网规格，价格面议
A190358	讯号显示盒	—	登录可见	登录可见	官网规格，价格面议
A190359	16通道高压扫描治具	—	登录可见	登录可见	官网规格，价格面议
A190702	40kV 高压探棒	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品特色

支援16通道扫描测试
高速接触检查 (HSCC)
次测项功能
OSC开短路侦测
GFI人体保护电路
Flashover侦测
面板锁定功能
标准RS232介面
可选购GPIB&HANDLER介面
CE认证

主要功能

5kVac & 6kVdc耐压测试
1MΩ~50GΩ /5kV绝缘阻抗测试
10mΩ~500kΩ直流电阻测试
8通道扫描输出

产品介绍

绕线元件的品质验证测试项目包含了AC/DC耐压测试、IR绝缘电阻测试。Chroma 19035绕线元件电气安规扫描测试器针对马达、变压器、加热器等相关绕线产品进行安规测试，让绕线元件厂商在品质验证测试时，不但拥有可靠的品质，能更有效率的为产品品质把关。

Chroma 19035拥有5kVac/6kVdc高压输出，符合绕线元件之耐压测试需求，最大输出电流可达30mA。IR绝缘电阻测试可量测范围为1MΩ到50GΩ，电压输出可达5kV。DCR直流电阻量测除了可量测绕线元件之基本规格，也可做为安规耐压测试之前连接(接触)检查。

19035具有Flashover (电气闪络)、OSC (开短路侦测) 等强大附加功能，以及可程式电压值、时间参数等，针对不同的待测物特性，防止不良品轻易通过品质验证，提升测试本身的信赖度及产品品质。

19035为针对马达、变压器、加热器等相关绕线元件测试需求，所设计的综合安规测试器。大多数绕线元件具有多组绕组，如三相马达、双绕组变压器等，利用19035八通道扫描，无需手动切换测试点，达成多点一次测试完成，节省测试时间及人力成本。

19035提供OSC及DCR功能，检验测试过程中是否接触不良或有待测物短路的现象，解决马达、变压器等绕线元件测试时所发生的接触问题，提升测试品质及延长测试设备的寿命。

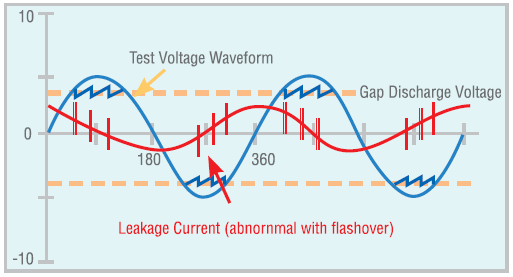

Flashover Detection 电气闪络侦测

19035与Chroma其他安规测试系列仪器同样具有Flashover侦测功能。 Flashover是绝缘材料内部或表面因高电界产生电气放电，待测物失去原有之绝缘特性，形成暂态或非连续性放电，导致碳化导电通路产生或产品伤害。以漏电流判定常无法检出不良。须以测试电压或漏电流之变化率判定检出不良。因此Flashover侦测为高压测试不可或缺的检视项目之一。

Ground Fault Interrupt (GFI) 人体保护电路

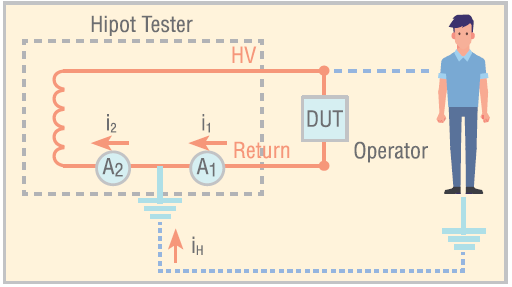

安全的测试设备必须具备有操作员触电时自动切断功能，即为 GFI 人体保謢电路。如图可知，可由电流表A1及A2分别得到i₁及i₂ ; 当操作人员触电时，电流表分别测得不同数值，其差异为i₁-i₂=i_H,当i_H过高时，即判定为GFI不良，并会立即切断输出讯号，保障使用者的安全。

Open / Short Check (OSC) 开短路侦测

OSC 功能为侦测测试过程中是否有开路(接触不良)或短路(待测物短路)的情形发生。测试过程中若发生开路现象，会导致不良品误判为良品 ; 若发生短路现象，可提早得知并筛选，减少对治具设备的伤害，节省测试成本。

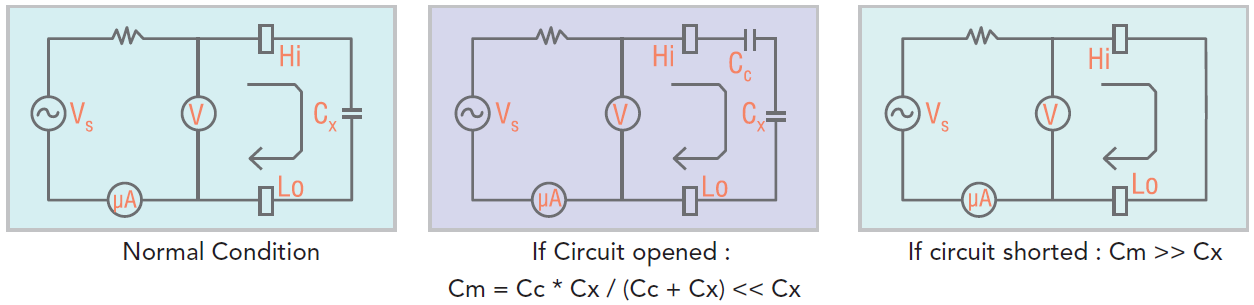

一般耐压测试产品皆呈电容性(Cx)，在正常状态下可能在数十pF至数μF之间。一旦发生连接断路则会在断路界面形成微小电容量(Cc)，一般低于10pF，而呈现整体电容量远低于正常产品现象，而当待测物短路或接近短路时时则会呈现电容量远高于正常现象，因此可利用电容量变化之上下限值判断接线是否良好。

High Speed Contact Check (HSCC) 高速接触检查

高速接触检查功能是Chroma新研发的接触检测技术。HSCC可以快速的扫描待测物电路接触是否正常。此新技术可以让耐压测试前的接触检查比以往更快速的完成。

DCR直流电阻二线/四线测试

Chroma 19035将DCR量测(二线/四线)列为标准测项之一。二线量测适用于DCR较大的量测，四线量测因具有较高的准确度，适用于DCR较小的量测。

温度补偿功能 (Temp Compensation)

当量测较小的DCR值时，常会遇到温差所造成的问题。当量测时的温度不同时，量测的阻值也会不同。因此19035加入了温度补偿功能(Temp Compensation)，经由温度系数的转换，将DCR换算为标准温度下量测的值，减少温度差异造成的影响。

直流电阻平衡判定 (DCR Balance)

DCR值通常与感量平衡有关。当三组绕线马达的DCR不平衡时，导致旋转不平衡，长期使用后会造成品质不良。DCR平衡判定将绕组的最大最小值相减，若超过设定值范围即为不良品，是马达类产品长期可靠度测试的辅助工具。

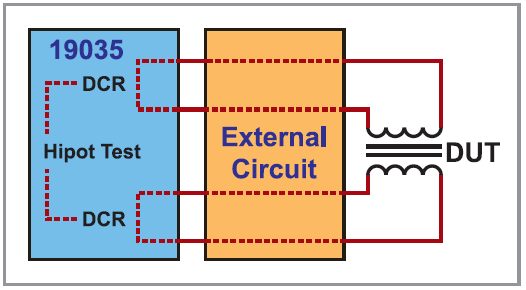

接触检查 (Contact Check)

DCR测试不仅能量测绕组的直流电阻，还能做为Hipot测试前的接线状态检查。Chroma19035可以使用DCR量测来检查外部对绕组的接触状态，尤其是对测试点之间容值低于20pF的绕线元件。

马达/直流风扇半成品电气测试

马达、直流风扇等旋转电机之半成品，含定子及转子二部份，皆需进行耐压、直流电阻、层间短路等电气扫描测试。

次测项功能 - 绕线元件多颗测试

生产厂商为了提升耐压测试效率，常以并联测试做为解决方法。但并联测试时，无法正确设定电流上下限值，导致不良品流出或良品判为不良品 ; 以及不良时需至后测站进行测试，增加站数及成本。

为解决并联测试的困扰，19035提供次测项功能(Sub-step)。当生产需要并联测试时，经由程序的编辑，以不良(Fail)做为次测项启动条件。意指当测试于主测项(并联)不良时，才会进行次测项测试(单颗)，即可判断出不良品为哪一颗待测物。此功能的导入，将大幅提升产线的耐压测试效率。

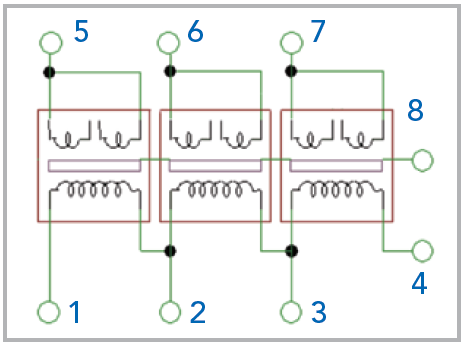

范例：
STEP 1: AC Hipot / pin1 to pin5, 6, 7
Sub step A: AC Hipot / pin1 to pin5
Sub step B: AC Hipot / pin1 to pin6
Sub step C: AC Hipot / pin1 to pin7

40通道扫描测试

每个选配件A190359扫描器提供16个测试通道，每个通道都可设定为H(高压输出)、L(参考点)或是Off(不设定)。19035与A190359的组合可让绕线元件测试更有效率。 19035配合两台A190359，测试通道更可达40组，对于多脚或多颗待测物可以一次完成接触检查及测试。

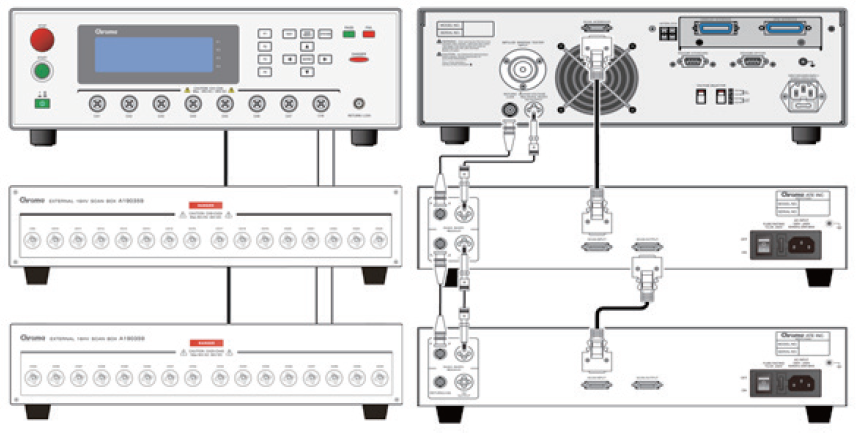

▲ 19035测试器与2台16CH高压扫描冶具A190359的接线方式

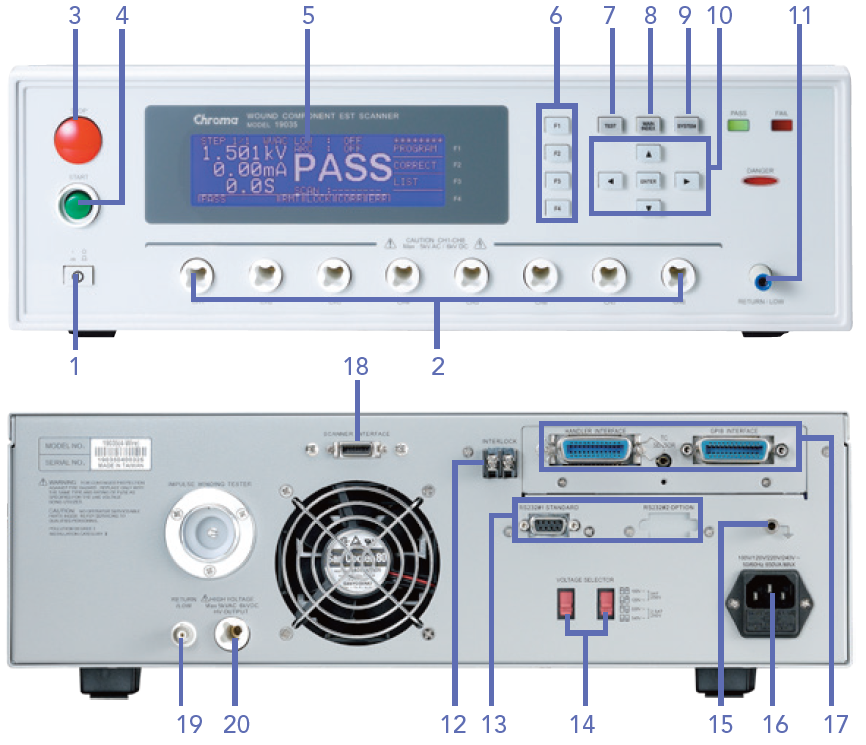

1. 电源开关
2. 测试端子
3. 停止键
4. 开始键
5. LCD显示屏
6. 功能键
7. TEST键
8. MAIN INDEX键
9. SYSTEM键
10. 方向及输入键
11. 接地/参考端
12. 启动防止开关
13. RS232介面(标准*1, 选配*1)
14. 输入电压选择
15. 接地
16. 电源输入端
17. GPIB/HANDLER/TEMP 介面(选配)
18. 扫瞄接口
19. Return/低压端 (scanner专用)
20. 高压输出端 (scanner专用)

型号规格

型号	规格说明
19035	绕线元件安规扫描测试器
A190347	GPIB & Handler 介面卡
A190351	8CH-16CH扫描装置
A190358	讯号显示盒
A190359	16通道高压扫描治具
A190702	40kV 高压探棒
