光伏逆变器自动测试系统 Model 8000

Name: 光伏逆变器自动测试系统 Model 8000
Brand: Chroma 致茂电子
SKU: 8000
Availability: InStock

型号：8000

分类国货精品 > Chroma 致茂 > 光伏/逆变器测试及自动化 > 光伏逆变器测试解决方案摘要自动测试标准测试电气初步测试用户只需要确定测试光伏逆变器反孤岛保护测试性能评价测试逆变器测试项目验证及法规测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
8000	光伏逆变器自动测试系统	—	登录可见	登录可见	官网规格，价格面议
62000H-S series	可程控直流电源供应器(太阳能电池数组仿真功能)	—	登录可见	登录可见	官网规格，价格面议
62000D series	双向可程控直流电源供应器(可选配太阳能电池数组仿真功能)	—	登录可见	登录可见	官网规格，价格面议
61800 series	回收式电网模拟电源	—	登录可见	登录可见	官网规格，价格面议
66200 series	数位式功率表	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品特色

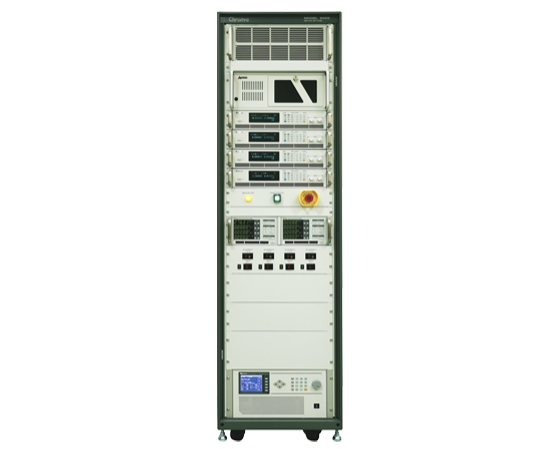

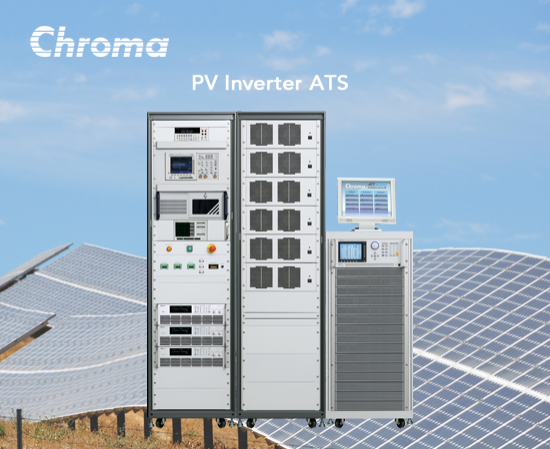

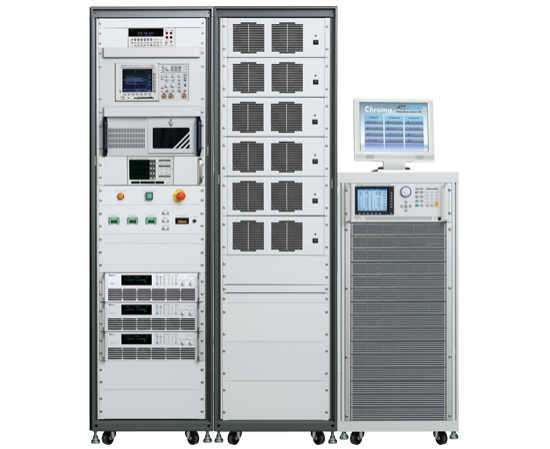

以Chroma 8000 ATS为基础的客制化系统，专门针对光伏逆变器测试验证。

Chroma 8000自动测试系统配备了优化的标准测试项目，针对光伏逆变器，符合EN50530、Sandia Lab、IEEE1547、1547.1、UL1741、中国国标GB/T 19939、CGC/GF004/GF035(NB/T 32004)的电气初步测试要求。用户只需要确定测试条件和规格，即可以用标准的项目进行测试。

免费下载 「光伏逆变器反孤岛保护测试技术分享」 白皮书

产品介绍

Chroma提供光伏逆变器测试的电力电子试解决方案包括：

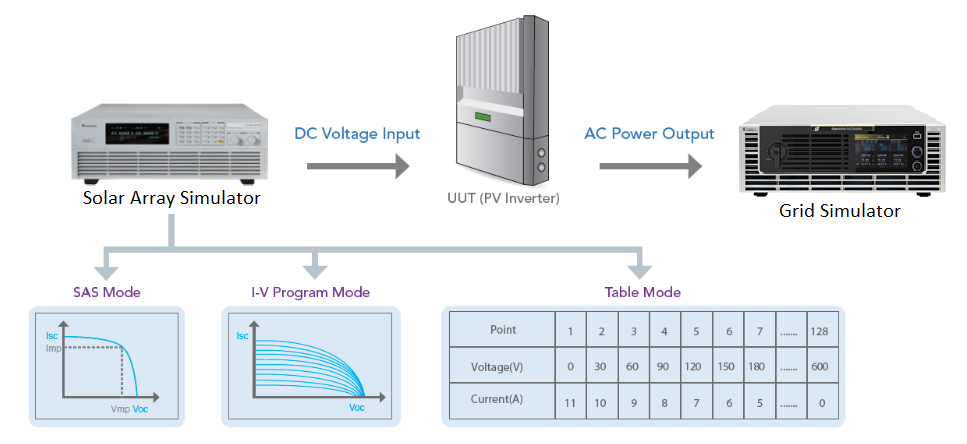

1. 可程控直流电源供应器 62000H-S系列：替代太阳能电池板的直流电输出，它还提供了一个独特的功能叫做太阳能电池板的I-V曲线的仿真功能，提供给光伏逆变器做最大功率追踪(MPPT)的性能评价测试。

2. 回收式电网模拟电源61800系列：可同时具备电网模拟器与交流负载功能一机两用，不仅可模拟各种电压频率输出，来应用于逆变器并网功能检测；针对独立型光伏逆变器，61800系列可以四象限的交流负载模式，模拟电流相位超前的电容性负载，或是相位落后的电感性负载，并将逆变器测试过程中的输出能量回收直接循环利用。

3. 数位式功率表 66200系列：测量光伏逆变器输出的参数，如电压，电流，功率，功率因素，各阶谐波成份及总谐波失真等。

Chroma整合了硬体仪器，加上弹性的控制软体平台，开发出光伏逆变器的自动测试系统。除了适合于研发，项目验证及法规测试外，也适用大规模生产的测试。

优化后的测试项目

优化的测试项目涵盖了5种的测试要求。输出性能测试验证了光伏逆变器的输出特性。输入特性的测试检查输入的电气参数。时间及瞬时是测试在保护动作时的时间和瞬时参数。保护测项针对保护电路做触发及测试。特殊测项按照待测物通讯或特性，提供特别的测试方式，满足使用者特殊的需要。

输出性能

输出电压
输出电流
输出功率
输出功率因素
效率(CEC/Europe/Conversion/Max）
直流注入电流
总谐波失真
电流谐波测试
夜间消耗功率

输入特性

输入电压
最大功率追踪(MPPT)输入电压
输入电流
输入功率
最大功率追踪(MPPT)输入功率

时间及瞬态

过压保护/欠压保护跳闸时间
过频率保护/欠频率保护跳闸时间
反孤岛跳闸时间*
恢复并网保护时间

保护试验

过压保护/欠压保护
过频率保护/欠频率保护
反孤岛保护*

特殊测项

最大功率追踪(MPPT)效率
最大功率追踪速度
最大功率追踪记录
RS232/485/CAN通信

*备注：需搭配RLC负载测试箱，可自动测试法规要求之多个反孤岛保护测试条件，节省测试时间，除研发与品保单位外，也非常适合产线测试。

标准测试项目：

CEC/European/Conversion Efficiency Test
CEC/European/转换效率测试
(符合Sandia, EN50530, CGC/GF004:2011)

CEC/European/Total Efficiency Test
CEC/European/总效率测试
(符合Sandia, EN50530, CGC/GF004:2011)

Input Output Test
输入输出测试
(符合Sandia, EN50530, CGC/GF004:2011,JETGR0002-1-2.0)

MPPT Efficiency Test
最大功率追踪效率测试
(符合Sandia, EN50530, CGC/GF004:2011)

MPPT Voltage Range Test
最大功率电压范围测试
(符合Sandia, EN50530)

Current Harmonics Test
电流谐波测试
(符合IEEE 1547 & IEEE 1547.1, UL 1741, CGC/GF004:2001, GB/T 19939)
DC Injection Current Test
直流注入电流测试
(符合IEEE 1547 & IEEE 1547.1, UL 1741, CGC/GF004:2001, GB/T 19939)
OFP/UFP Protection Test
过频率/欠频率保护测试
(符合IEEE 1547 & IEEE 1547.1, UL 1741, CGC/GF004:2001, GB/T 19939, JETGR0002-1-2.0)
OVP/UVP Protection Test
过压/欠压保护测试
(符合IEEE 1547 & IEEE 1547.1, UL 1741, CGC/GF004:2001, GB/T 19939, JETGR0002-1-2.0)

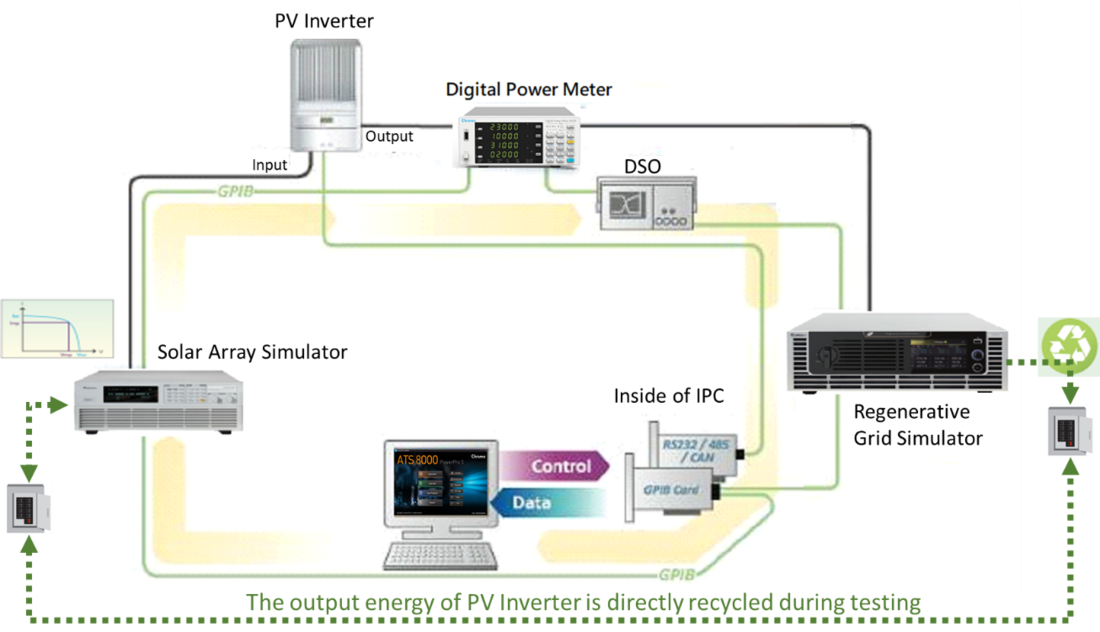

▲ 并网型光伏逆变器测试

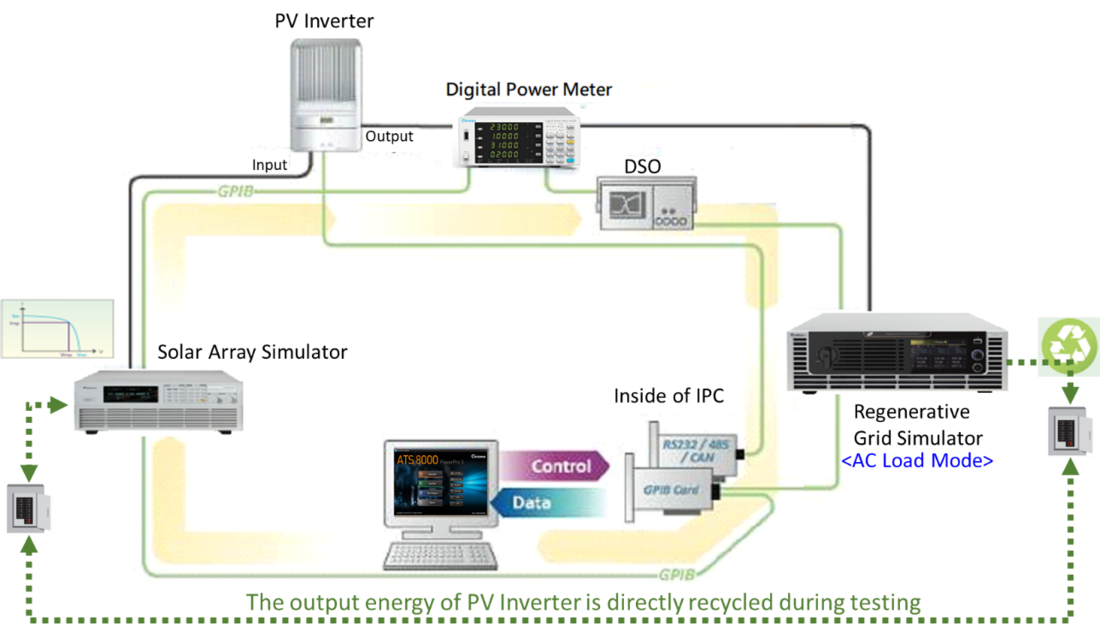

▲ 独立型光伏逆变器测试

型号规格

型号	规格说明
8000	光伏逆变器自动测试系统
62000H-S series	可程控直流电源供应器(太阳能电池数组仿真功能)
62000D series	双向可程控直流电源供应器(可选配太阳能电池数组仿真功能)
61800 series	回收式电网模拟电源
66200 series	数位式功率表
