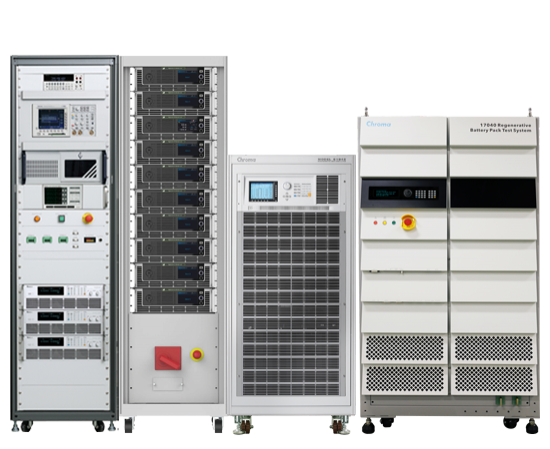

储能逆变器自动测试系统 Model 8000

Name: 储能逆变器自动测试系统 Model 8000
Brand: Chroma 致茂电子
SKU: 8000
Availability: InStock

型号：8000

分类国货精品 > Chroma 致茂 > 光伏/逆变器测试及自动化 > 储能逆变器测试解决方案摘要 PCS性能测试 PCS输出输入特性测试 PCS保护特性测试光伏特性测试电气初步测试用者只需要确定测试优化过测试 PCS系统测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
8000	储能逆变器自动测试系统	—	登录可见	登录可见	官网规格，价格面议
8720	电池包产线自动测试系统	—	登录可见	登录可见	官网规格，价格面议
8700	电池管理系统功能性自动测试系统	—	登录可见	登录可见	官网规格，价格面议
8630	电池管理系统硬体在环测试台架系统	—	登录可见	登录可见	官网规格，价格面议
62000H-S	可程控直流电源供应器(太阳电池阵列模拟功能)	—	登录可见	登录可见	官网规格，价格面议
61800 Series	回收式电网模拟电源	—	登录可见	登录可见	官网规格，价格面议
17040/17040E Series	大功率能源回收式电池模组测试系统	—	登录可见	登录可见	官网规格，价格面议
62000D Series	可程控双向直流电源供应器	—	登录可见	登录可见	官网规格，价格面议
66200 Series	数位功率表	—	登录可见	登录可见	官网规格，价格面议
63800 series	可编程交&直流电子负载	—	登录可见	登录可见	官网规格，价格面议
63600 series	可编程直流电子负载	—	登录可见	登录可见	官网规格，价格面议
80611/80614	时序及杂讯分析仪	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品特色

储能逆变器(PCS)为连接于电池系统与电网之间可实现电能双向转换的装置，以Chroma 8000 ATS为基础客制化系统，专门针对储能逆变器进行自动化测试验证，搭配Chroma 61800、62000D、17040的电网/电池模拟器等双向系列产品与量测设备，完成针对储能逆变器PCS并网测试、PCS性能测试、PCS输出输入特性测试、PCS保护特性测试及光伏特性测试等，可符合IEC62933、中国国标GB/T34120、GB/T34133、韩国标准SGSF-04-2012-07与德国低电压并网标准VDE-AR-N 4105的电气初步测试要求。使用者只需要确定测试条件和规格，即可以以优化过的PCS系统测试项目进行逆变器自动化测试。

免费下载「光伏逆变器反孤岛保护测试技术分享」 白皮书

免费下载「新版储能逆变器测试指南」 白皮书

News：新版储能逆变器测试指南- 符合分散式发电系统并网严谨要求

产品介绍

储能逆变器(PCS)测试项目与对应规范

Chroma 储能逆变器测试方案深入探讨GB/T 34120、GB/T 34133、IEC62933、SGSF-04等储能系统相关法规及分布式能源并网互联规范UL1741, IEEE1547、德国低电压并网标准VDE-AR-N 4105、纽澳逆变器能源系统并网标准AS/NZS 4777.2，共归纳了5类共20多余项的逆变器测试要求。包含PCS并网测试、PCS性能测试、PCS输出输入特性测试、PCS保护特性测试及光伏特性测试等。其中，因应VDE标准的短路电流量测要求，可以提供专业独特的测试手法，能避免待测物还是设备模拟器先保护的争议及接电网短路造成跳电的风险，准确量测待测物最大输出短路电流技术；以Chroma 8000 ATS为基础，搭配Chroma电网/电池模拟器系列产品与量测设备，可完成过20多余项的储能逆变器自动化测试。

PCS并网测试

并网电流谐波检测
(參考CGC/GF004:2011 6.1、GB/T34120 5.4.4 GB/T34133 6.5.1、IEC62933-2-1 6.4.7.1)

自主功因调控功能测试

过频有效功率馈入调控功能测试
(参考VDE-AR-N 4105:2011 5.7.3.3)

低电压穿越能
(参考GB/T34120 5.4.12、GB/T34133 6.8、SGSF-04 7.3.5)

反孤岛保护性能测试
(参考GB/T34120 5.5.9、GB/T34133 6.9 p18 VDE-AR-N 4105:2011 6.5.3)

PCS保护特性测试

并网过载能力检测
(参考SGSF-04-2012-07 7.2.6、IEC62933-5-1 7.4)

离网过载能力检测
(参考GB/T34120 5.5.4、GB/T34133 6.11.4)

并网输出短路保护功能检测与短路电流量测
(参考SGSF-04-2012-07 7.3.1、GB/T34120 5.5.1、GB/T34133 6.11.1、VDE-AR-N 4105:2011 5.7.2)

频率适应性检测
(参考GB/T34120 5.4.11.1、GB/T34133 6.7.1、IEC62933-2-1 6.2.8、SGSF-04 8.1.1)

交流电压适应性检测
(参考GB/T34120 5.4.11.2、GB/T34133 6.7.2、IEC62933-2-1 6.2.8、SGSF-04 8.1.1)

直流侧过/欠压保护检测
(参考GB/T34120 5.5.3、GB/T34133 6.11.3.1 , 6.11.3.2、SGSF-04 7.2.1)

PCS输入输出特性测试

整流充电效率检测
(参考GB/T34120 5.4.1、GB/T34133 6.3.2、IEC62933-2-1 6.2.3)

并网逆变效率检测
(参考GB/T34120 5.4.1、GB/T34133 6.3.3、SGSF-04 8.1.2、IEC62933-2-1 6.2.3)

离网逆变效率检测
(参考GB/T34120 5.4.1、GB/T34133 6.3.3)

待机损耗检测
(参考GB/T34120 5.4.2、GB/T34133 6.3.4.1、IEC62933-2-1 5.2.6/6.2.6)

空载损耗检测
(参考GB/T34120 5.4.2、GB/T34133 6.3.4.2)

功率因素检测
(参考CGC/GF004:2011 7.1、GB/T34120 5.4.8、GB/T34133 6.6.3)

直流分量检测
(参考CGC/GF004:2011 8.1、GB/T34120 5.4.5、GB/T34133 6.5.7)

恒流充电稳流精度与电流纹波
(参考GB/T34120 5.4.9、GB/T34133 6.1.3.2 , 6.1.3.3)

恒压充电稳压精度与电压纹波
(参考GB/T34120 5.4.10、GB/T34133 6.1.3.5 , 6.1.3.6)

离网电压总谐波失真率检测
(参考GB/T34120 5.4.15、GB/T34133 6.5.4、IEC62933-2-1 6.4.7.1)

PCS性能测试

充放电转换时间检测
(参考GB/T34120 5.4.13、GB/T34133 6.1.2)

主动并离网切换测试
(参考GB/T34133 6.2.2、SGSF-04 9.3.2.2)

电网失真电压波形适应能力检测
(参考EN60204-1)

光伏特性测试

最大功率点追踪效率(MPPT Efficiency)测试
(参考Sandia、EN50530、CGC/GF004:2011)

PV转换效率测试
(参考Sandia、EN50530、CGC/GF004:2011)

防反放电保护检测

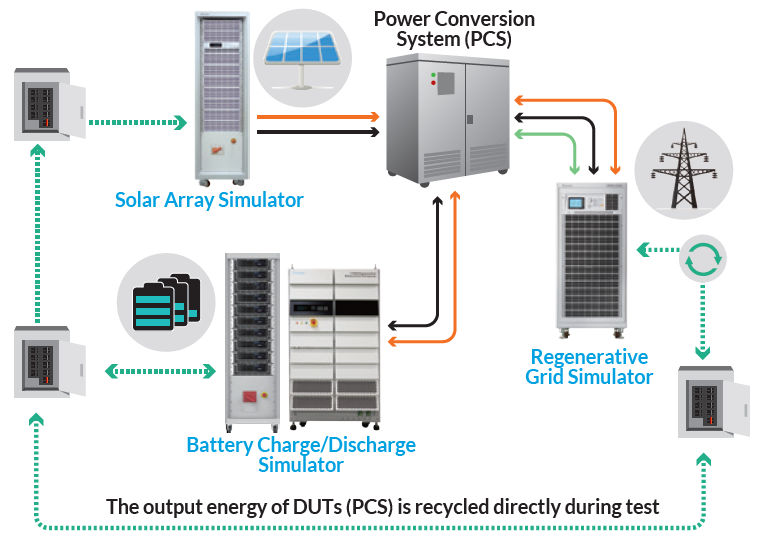

▲ 商用型/电网型光伏储能变流器自动化测试系统架构

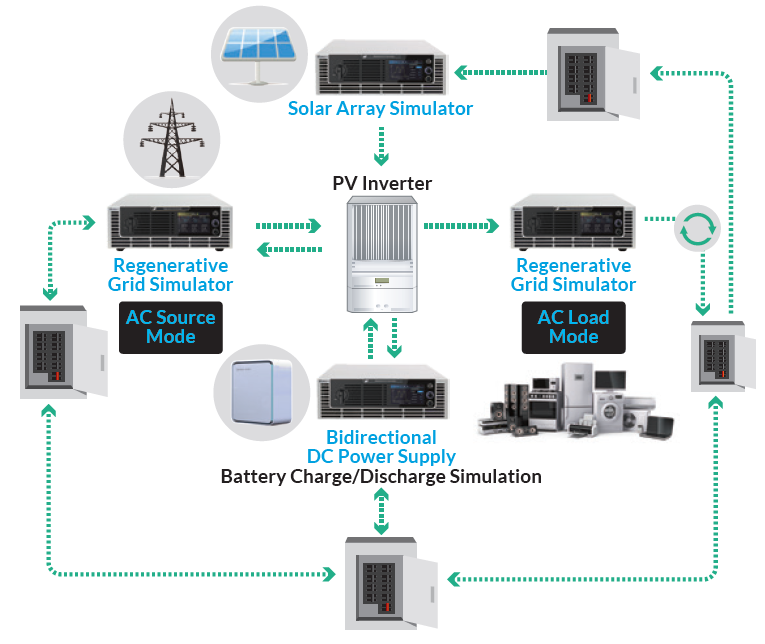

▲ 家用型光伏储能变流器自动化测试系统架构

Chroma 62000D系列和61800系列2台设备，具有双向电源+直流回馈负载+太阳电池阵列模拟功能&电网模拟器+回收式交流负载的5种设备功能，能在测试过程中将光伏储能逆变器输出能量回馈到电网直接循环利用，而不是在测试过程以热能消耗，经实测计算测试有效节能>75%，达到节省体积空间，节能减碳之目的。

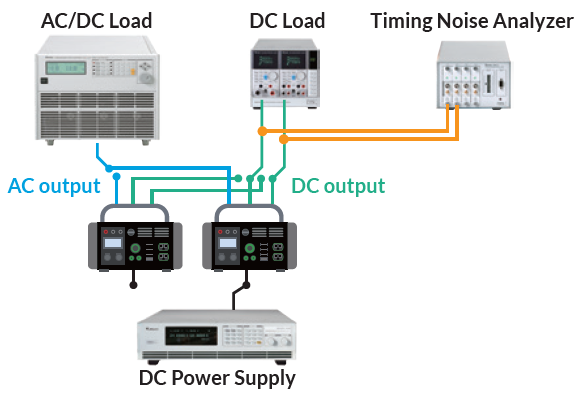

▲ 便携式储能电源自动化左右双切测试系统架构

型号规格

型号	规格说明
8000	储能逆变器自动测试系统
8720	电池包产线自动测试系统
8700	电池管理系统功能性自动测试系统
8630	电池管理系统硬体在环测试台架系统
62000H-S	可程控直流电源供应器(太阳电池阵列模拟功能)
61800 Series	回收式电网模拟电源
17040/17040E Series	大功率能源回收式电池模组测试系统
62000D Series	可程控双向直流电源供应器
66200 Series	数位功率表
63800 series	可编程交&直流电子负载
63600 series	可编程直流电子负载
80611/80614	时序及杂讯分析仪
