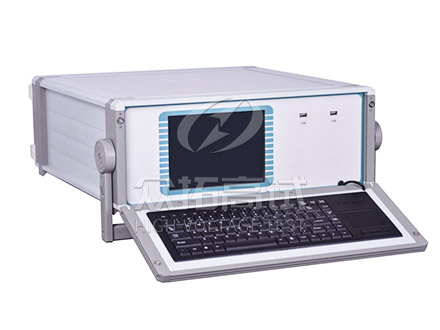

级差配合测试仪介绍
目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电设备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常引起上一级直流断路器的越级跳闸，从而引起其它馈电线路的断电事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患，电网公司对于新装和运行中的直流保护电器，规定了必须进行安秒特性测试，保证性能与设计相符，以确保直流回路级差配合的正确性。
根据直流保护电器安秒特性测试的现实状况，本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试仪，可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的安全可靠运行。
产品别称：直流断路器安秒特性测试仪,安秒特性,直流断路器安秒特性测试仪,直流开关安秒特性测试仪,直流断路器安秒特性测试仪系统, 直流系统级差配合特性测试仪,级差试验设备,直流开关测试设备,直流开关级差试验装置,级差配合测试仪,安秒测试仪
级差配合测试仪产品特点：
- 主控部分采用高性能工控机，Windows XP操作系统，实时显示各项参数曲线图及数值。
- 键盘、触摸板输入（可外接USB鼠标）；5.7寸TFT真彩液晶屏显示。操作简单、界面美观，所有参数一目了然。
- 开关恒流控制技术，新型功率器件，1～500A自主设定恒流输出，恒流精度高，负载能力强，可长时间稳定工作。
- 适用于额定电流1A～500A直流断路器的安秒特性测试，并可用于6A～100A直流熔断器的安秒特性测试。
- 测量方式采用全点测试或抽点测试，响应速度快，测试精度高，安全可靠。
- 仪器具有过热、过流、过压保护功能，电磁兼容性好，抗干扰能力强。
- 测试管理软件可自动完成直流断路器的安秒特性的测试，并分析测试数据绘制出断路器保护特性曲线（安秒曲线）、以及生成报表输出。
- 工控机自带4G存储空间，可任意存储测试记录，并配备了两个USB接口，方便测试记录的提取和打印。
级差配合测试仪技术参数：
工作电压：AC220V、50Hz
环境温度：-20℃～50℃
工作湿度：90%RH
测试电流：1～500A（可定制）
测试电流纹波系数：< 2%
输出电流稳定性：≤±1%
时间记录范围：1ms～1000s
小时间分辨率：0.1ms
操作方式：键盘、触摸板（可外接USB鼠标）
级差配合测试仪可根据需求定制设备
