产品概述

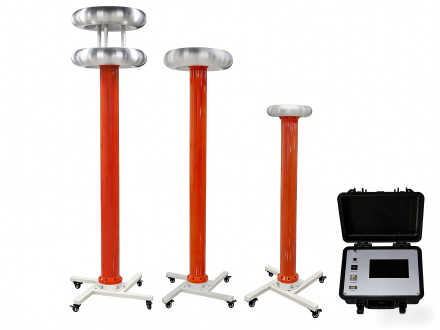

FRC系列智能千伏表，是一款专为交直流高电压精准测量与波形分析设计的工业级专用检测设备。产品核心由高稳定无源阻容分压器单元、搭载7寸触摸屏的高精度数字采样分析系统构成，内置大容量可充电电池，满电状态可持续工作2小时以上，可充分满足无外接电源的户外现场作业需求。
整机采用一体化便携设计，将分压器本体、数显表头、配套测量线、电源线及产品说明书等全套配件集成于轻型铝合金防护箱内，真正实现一机集成、随取随用，大幅提升现场作业与实验室检测的便捷性。本产品广泛适配电力系统现场高压测量、高等院校及科研实验室工频交直流、谐振交直流电压的精准测量与波形分析场景。
核心产品优势
1. 全参数测量覆盖，一机多能适配性强
产品不仅支持交直流高电压的精准测量，同时集成波形分析核心功能，可同步实现直流电压、交流电压真有效值、峰峰值、半峰值测量及交流频率检测，一机满足高压检测多维度需求。核心测量精度高可达0.5级，适配标准无畸变正弦波的测量场景，覆盖电力现场与实验室的常规检测需求。
2. 智能人机交互，操作便捷
整机搭载7寸高清触摸屏，搭配高性能高精度数字采样分析系统，人机交互界面清晰直观，操作逻辑简单易用。设备支持1-99999宽范围分压比设置，可灵活适配不同规格分压器的配套使用，测量数据实时直读显示，无需繁琐人工换算，大幅降低现场作业的操作门槛，提升检测工作效率。
3. 双电源供电设计，全场景作业无压力
采用外接AC220V市电与内置12V可充电电池双供电模式，双路电源无缝切换，既适配实验室固定场景的长期稳定供电，也可通过内置电池满足户外现场无外接电源的作业需求，满电状态可持续工作2小时以上，彻底解决现场作业供电痛点。
4. 高稳定硬件配置，安全可靠耐用
核心分压单元采用高稳定无源阻容分压器设计，可耐受1.1倍额定电压1分钟，设备过载能力强，长期运行稳定性优异。整机通过严苛的环境适配性测试，在-5℃~+45℃工作温度、相对湿度≤85%、海拔高度≤3000m的环境下均可稳定运行，可有效抵御现场复杂工况的影响，无严重化学性沉积物环境下均可保障设备表面绝缘与电气试验性能稳定。
5. 一体化便携设计，随走随测更省心
整机采用轻型铝合金防护箱一体化集成设计，将主机、分压器、全套配件集中收纳，箱体防护性强，可有效保护设备在运输与搬运过程中不受损。全系列产品体积紧凑，重量按电压等级分级适配，兼顾设备电气性能与便携性，便于现场搬运、携带与存放，真正实现户外流动作业随走随测。
技术参数
一、整套分压器核心技术规范
| 产品型号 | 额定电压AC/DC（kV） | 测量精度等级 | 分压器阻抗 | 标准分压比 | 外形尺寸（mm） | 设备重量（kg） |
|---|---|---|---|---|---|---|
| FRC-50 | 50 / 50 | AC：1.5级/1.0级/0.5级 DC：1.0级/0.5级 |
AC：320pF / DC：500MΩ | 3000:1 | 分压器：Φ82×370 箱体：200×380×140 |
8 |
| FRC-100 | 100 / 100 | AC：1.5级/1.0级/0.5级 DC：1.0级/0.5级 |
AC：160pF / DC：900MΩ | 5000:1 | 分压器：Φ82×650 箱体：220×680×140 |
14 |
| FRC-200 | 200 / 200 | AC：1.5级/1.0级/0.5级 DC：1.0级/0.5级 |
AC：240pF / DC：1000MΩ | 10000:1 | 分压器：Φ150×1560 箱体：220×330×140 |
35 |
| FRC-300 | 300 / 300 | AC：1.5级/1.0级/0.5级 DC：1.0级/0.5级 |
AC：160pF / DC：1500MΩ | 15000:1 | 分压器：Φ150×2250 箱体：220×330×140 |
55 |
| FRC-400 | 400 / 400 | AC：1.5级/1.0级/0.5级 DC：1.0级/0.5级 |
AC：120pF / DC：2000MΩ | 20000:1 | 分压器：Φ150×2940 箱体：220×330×140 |
75 |
| 通用环境参数 | -5℃~+45℃，相对湿度≤85% |
二、峰值电压表核心技术规范
| 参数项目 | 核心技术指标 |
|---|---|
| 电压测量范围 | 0～600.00V |
| 电压显示范围 | 0～1000kV |
| 直流电压测量精度 | 0.5%±2个字 |
| 交流电压真有效值Vrms测量精度 | 0.5%±2个字 |
| 交流电压峰峰值Vpp测量精度 | 3%±2个字（标准无畸变正弦波，其他波形不适用） |
| 交流电压Vpp/2测量精度 | 3%±2个字（标准无畸变正弦波，其他波形不适用） |
| 交流测量频率响应范围 | 30～300Hz |
| 交流频率测量精度 | 0.5%±2dig |
| 分压比设置范围 | 1-99999 |
| 分压器耐受电压 | 1.1倍额定电压，持续1分钟 |
| 供电电源 | 外接AC220V±10% 50Hz；内置12V可充电电池 |
| 工作环境温度 | -5℃～+45℃ |
| 工作相对湿度 | ≤85% |
| 适配海拔高度 | ≤3000m |
适用场景
本系列FRC型智能千伏表专为高压测量与波形分析场景量身打造，广泛应用于以下领域：
- 电力系统发电厂、变电站、供电公司的现场高压设备检测、计量校验与运维巡检
- 高压电器设备制造企业的产品出厂试验、型式试验与质量管控检测
- 高等院校、电力科研院所的高电压试验室、电工实验室的科研试验、教学演示与精准测量
- 电力工程施工单位的现场交接试验、谐振耐压试验的电压实时监测与波形分析
定制化服务
我司可根据用户的实际测量工况与使用需求，提供全流程非标定制服务，包括特殊电压等级、特殊分压比、定制化功能模块及配套测量解决方案等，全方位满足不同行业、不同场景的个性化高压测量需求。
