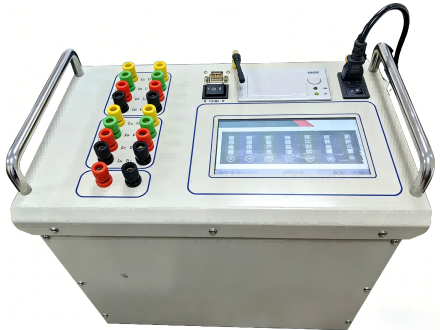

变压器综合测试仪
【符合GB 50150、DL/T 596国标/行标要求 电力变压器全生命周期检测核心装备】
产品概述
本系列变压器综合测试仪，是专为35kV及以上大型电力变压器交接试验、预防性试验、检修检测量身打造的五合一集成式智能检测设备。产品创新性将直流电阻测试、低电压短路阻抗测试、有载分接开关特性测试、变压器消磁及消磁验证、变比组别测试五大核心试验功能集于一体，真正实现一次接线即可完成变压器全项目电气试验，彻底解决传统试验需多台设备反复倒线、多次接线的行业痛点，大幅降低现场测试人员的工作强度，提升试验效率与数据精准度，是电网公司、发电厂、变电站、变压器制造厂、电力试验单位的必备核心检测装备。
核心产品优势
1. 一次接线全项目测试，致提升现场作业效率
产品突破性实现一次接线完成所有试验项目，无需在测试过程中反复倒换测试线，可一次性将变压器高、低压侧电流、电位测试线全部接好，一键启动全项目测试。彻底告别传统多设备、多轮次接线的繁琐操作，大幅缩短试验周期，同时降低现场作业人员的工作量与接线失误风险。
2. 友好人机交互，全流程操作便捷易上手
- 配备7寸工业级彩色触摸液晶屏，全中文可视化操作界面，人机交互逻辑友好，参数设置、试验启动、数据查看一键触达；
- 自带微型热敏打印机，支持测试结果、波形数据现场实时打印，无需额外配套打印设备；
- 支持U盘本地存储、隔离RS232串口通信、蓝牙无线通信多种数据传输方式，测试数据可存储、便捷导出，满足现场试验与后台数据归档的双重需求。
3. 全隔离抗干扰设计，复杂现场数据精准稳定
- 各功能电路采用全隔离技术设计，彻底消除不同测试功能之间的信号串扰；
- 测量电路搭载硬件+软件双重滤波技术，配合整机完善的接地与屏蔽结构，可有效抵御变电站、检修现场复杂电磁环境的干扰，保障测量数据的精准性与长期稳定性；
- 内部通信总线采用高可靠性RS485总线，数据传输稳定抗干扰，杜绝现场环境下的数据传输丢包问题。
4. 全方位保护设计，设备与被测品双重安全
全功能模块内置完善的保护电路：直流电阻、消磁模块配备反电势保护功能，有载开关模块设置自动放电回路与过压保护电路，变比模块搭载高低压反接保护、变压器短路/匝间短路保护功能，全方位保障测试过程中设备本体与被测变压器的安全，杜绝试验操作带来的设备损坏风险。
5. 一体化便携式设计，适配全场景作业
整机采用工业级一体化便携式设计，集成度高、体积小、重量轻，无需多台设备搬运、接线，适配发电厂、变电站、户外检修现场、试验室等多场景作业需求，无论是交接验收、预防性试验、检修后检测，均可一机完成。
核心测试功能详解
1. 高精度直流电阻测试功能
本模块专为变压器绕组直流电阻精准测量设计，满足电力变压器直流电阻试验国标要求，可有效检测绕组接头焊接质量、匝间短路、分接开关接触不良等故障：
- 支持三相同时测试与自动助磁功能，针对有中性点星型接法绕组，可同步测试A0、B0、C0三相电阻值，相比传统分相测试，测试效率提升3倍以上；
- 针对三相五柱低压内部角接变压器，内置自动助磁算法，大幅缩短低压侧测试时间，解决传统测试耗时久、数据不稳的痛点；
- 支持分相测试与三相测试双模式，分相测试高输出20A大电流，覆盖100.0μΩ~20Ω超宽测试范围，分辨率可达0.1μΩ，测量精度0.2级；
- 可自动计算三相电阻不平衡度，支持折算到额定温度下的阻值显示与打印，数据无需人工二次换算，同时内置完善的反电势保护功能，测试全程安全可靠。
2. 低电压短路阻抗测试功能
本模块用于变压器短路阻抗（阻抗电压）精准测量，是检测变压器绕组变形、匝间短路等隐性故障的核心手段：
- 采用单相220V低压电源供电，无需高压试验电源，现场取电便捷；可分别对变压器AB、BC、CA绕组自动施加测试电流，同步采集电压、电流数据，自动换算额定阻抗百分数；
- 适配Y/△、Y/Y、△/Y等所有常规接线方式的三相变压器，一次性接线后，选择三相测量模式，即可自动完成全相测试，自动计算阻抗值、阻抗误差，无需人工干预；
- 支持单相法测试，可灵活适配特殊场景试验需求；
- 电压测量范围5~400V，电流测量范围0.1~10A，测量精度均达0.2级，数据精准可靠，测试结果可存储、现场打印。
3. 有载分接开关特性测试功能
本模块专为变压器有载分接开关的机械与电气特性检测设计，可精准定位分接开关接触不良、过渡电阻异常、三相同期性差等核心故障：
- 搭载三路独立恒流源，输出电流支持1A/0.5A两档可调，可精准测量过渡波形、过渡时间、过渡电阻、三相同期性等核心参数；
- 内置智能测试与结果分析算法，无需人工分析波形，即可自动判断分接开关运行状态，故障识别精准；
- 支持测试波形实时显示、现场打印与存储，可完整追溯分接开关动作全过程；
- 过渡电阻测量范围覆盖0.2Ω~50Ω，分辨率0.01Ω，同期时间分辨力可达0.1ms，覆盖各类电力变压器有载分接开关的测试需求；
- 内置自动放电回路与过压保护电路，测试全程安全可控，杜绝过压损坏设备与被测品。
4. 变压器全自动消磁及消磁验证功能
本模块专为35kV及以上大型电力变压器投运前、试验后铁芯剩磁消除设计，彻底解决铁芯剩磁导致的变压器合闸励磁涌流过大、继电保护误动作、绝缘损坏等行业痛点：
- 支持全自动消磁与手动消磁双模式，一键启动即可完成全流程消磁，消磁过程实时显示进度条与完成百分数，无需人工值守；
- 消磁速度快、效果显著，可彻底消除变压器直流电阻测试、停电操作后铁芯残留的剩磁，保障变压器投运安全；
- 可直接复用直流电阻测试的电流线，无需额外接线，与直流电阻测试无缝衔接，大幅简化试验流程；
- 内置自动稳流判断、智能数据采集处理功能，抗干扰能力强，适配复杂现场环境；
- 输出直流电流1A-10A可调，输出电压多档可选，同时配备完善的反电势保护功能，消磁全程安全可靠。
5. 变压器变比组别测试功能
本模块严格遵循国标要求设计，用于变压器变比、接线组别误差测量，可有效检测变压器匝间短路、绕组开路、接线错误、调压开关内部故障等问题：
- 全中文菜单提示，操作简单便捷，三相测试仅需输入高压侧连接方式，即可自动识别测量接线组别，无需人工繁琐设置；
- 支持单相测量与三相绕组自动测试双模式，可任意选择联接组别，一次接线即可完成AB、BC、CA三相的变比值、误差、接线组别等全参数测量；测试速度快，单相测试快15秒即可完成；
- 变比测试范围1-5000，全范围高精度测量，0.8-1000量程段精度可达0.1%，覆盖各类电力变压器的测试需求；
- 内置高、低压反接保护功能，变压器短路、匝间短路保护功能，杜绝误操作导致的设备损坏，测试全程安全有保障。
核心技术参数
| 测试模块 | 项目名称 | 核心技术指标 |
|---|---|---|
| 直流电阻测试模块 | 测试模式 | 三相测试、分相测试双模式 |
| 三相测试电流档位 | 10A、5A、1A 三档 | |
| 三相测试范围 | 10A档：500.0μΩ～2Ω 5A档：10mΩ～4Ω 1A档：1Ω～20Ω |
|
| 分相测试电流档位 | 20A、10A、5A、1A 四档 | |
| 分相测试范围 | 20A档：100.0μΩ～1Ω 10A档：500.0μΩ～2Ω 5A档：10mΩ～4Ω 1A档：1Ω～20Ω |
|
| 分辨率 | 0.1μΩ | |
| 测量精度 | 0.2级 | |
| 短路阻抗测试模块 | 电压测量范围 | 5~400V |
| 电流测量范围 | 0.1~10A | |
| 测量精度 | 0.2级 | |
| 有载分接开关测试模块 | 输出电流 | 1A、0.5A 两档可调 |
| 电阻分辨率 | 0.01Ω | |
| 过渡电阻测量范围 | 0.2Ω～20Ω、1Ω～50Ω | |
| 过渡时间测量范围 | 0～240ms | |
| 测量精度 | 过渡电阻：±(5% + 0.2Ω) 同期时间分辨力：0.1ms |
|
| 消磁及验证模块 | 输出直流电流 | 1A - 10A 可调 |
| 输出直流电压 | 20V、30V、40V、50V 多档可选 | |
| 变比组别测试模块 | 变比测量范围 | 1-5000 |
| 测量精度 | 0.1%（量程0.8—1000） 0.2%（量程1000—2000） 0.5%（量程2000—5000） |
|
| 支持接线组别 | YY0、YY6、YD1、YD5、YD7、YD11、DD0、DD2、DD4、DD6、DD8、DD10、DY1、DY5、DY7、DY11 | |
| 测试电压 | 10V/160V | |
| 整机通用参数 | 工作温度 | -10℃~40℃ |
| 人机交互 | 7寸彩色触摸液晶屏 | |
| 数据输出 | 微型打印机、U盘存储、RS232隔离串口、蓝牙无线通信 |
适用场景
本系列变压器综合测试仪严格遵循及行业标准设计制造，广泛适配以下场景：
- 电网公司、供电公司变电站电力变压器的交接验收试验、预防性试验、检修后性能检测；
- 发电厂、水电站、光伏/风电新能源电站主变压器、厂用变压器的日常运维与故障检测；
- 变压器制造厂家的产品出厂试验、型式试验、质量管控检测；
- 电力试验研究院、三方检测机构的变压器性能检测与科研试验；
- 冶金、化工、矿山、轨道交通等大型工矿企业自备电厂、配电变压器的定期检修与故障排查。
定制化服务
我司可根据用户的实际试验需求，提供全流程非标定制服务，包括定制化测试量程、特殊功能模块扩展、配套试验方案设计、上位机数据管理系统对接等，全方位满足不同行业、不同场景的变压器测试个性化需求。
