产品介绍
低电压短路阻抗测量是变压器常规试验项目中的基本项目，通过比较变压器受到短路电流的冲击前后测得的短路阻抗值，可以初步估计绕组变形程度。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

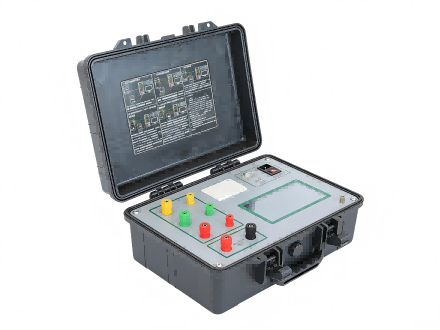

变压器短路阻抗测试仪是我公司研制的用于现场和试验室条件下对变压器进行低电压短路阻抗测量的仪器，该仪器体积小，重量轻。仪器内部采用电压电流同步交流采样及数字信号处理技术，测量数据准确。对于三相变压器，仪器可采用三相同时测试和分相测试的方法对变压器进行测试：三相同时测试采用三相电源，可直接测量出三相参数；分相测试采用单相电源，依次测量对应相后，自动折算出三相参数。对于单相变压器，仪器具有单相变压器测试功能，可直接测试其阻抗参数。仪器内置不掉电存储器，可长期存储测量数据，仪器自带打印机，大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。
产品别称：变压器短路阻抗测试仪，阻抗测试仪，低压阻抗测试仪，变压器低电压阻抗测试仪，变压器低电压短路阻抗测试仪，短路阻抗测试仪，低电阻测试仪，有源变压器短路阻抗测试仪，自动化变压器短路阻抗测试仪，低电压短路阻抗试验设备
[========]
产品特点
- 三相短路阻抗的测量:显示三相电压、三相电流、三相功率；三相短路阻抗（Zk）、三相短路电抗（Xk）、三相短路电感（Lk）、三相短路阻抗电压（Zke）,自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。可用于检查三相变压器单相的缺陷, 仪器可记录三次单相测量的数据，并可根据变压器不同的联结计算出变压器的阻抗电压和阻抗电压百分比误差。三次单相测试完成后可显示三相短路阻抗计算结果。测试结果自动折算，具有频率校正、温度换算、电流折算，提高测试数据的可比性。
- 单相短路阻抗的测量: 除测量单相变压器的短路阻抗、与铭牌阻抗误差百分比外，还测量变压器的阻抗、电抗、电阻、电感值方便用户数据对比。
- 零序阻抗的测量：零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。
- 在仪器允许的测量范围可直接测量，超出测量范围可外接电压互感器，仪器可设置外接电压互感器的变比，直接显示施加的电压值。
- 仪器采用大屏幕彩色高分辨率触控液晶，中文菜单，中文提示，操作简便。
- 仪器备有232接口，可外扩功能。
- 仪器自带打印机，可打印显示数据。
- 内置不掉电存储器，可储存160组测量数据。
- 仪器备有U盘接口，用于存取测试数据。
- 日历、时钟功能，可进行时间校准。
- 仪器测量范围宽、精度高、稳定性好；体积小、重量轻方便测量。
[========]
技术参数
(一)基本量程（大范围）
- 电压(量程自动)： 15V ～ 500V ，±(读数×0.2% ±0.05%(量程)) 。
- 电流(量程自动)： 0.5A～ 50A（外部，±(读数×0.2% ±0.05%(量程))。
0.5A～ 15A（内部），±(读数×0.2% ±0.05%(量程))。 - 功率：， COSΦ ＞0.1 ，±(读数×0.5% ±0.05%(量程)) 。
0.02 ＜ cosΦ ＜0.1，±(读数×1.0% ±0.05%(量程)) 。 - 频率(工频)：，45～65(Hz)， 频率误差不大于±0.003Hz 。
- 短路阻抗：，0～100%， 测量精度：±0.5% 。
- 重复稳定度：，比差 ＜0.2%， 角差 ＜0.2°。
- 仪器显示：，5位数字
(二) 扩充量程
电压可通过电压互感器(PT)扩充到所需的任意值，其它各量本仪器能按互感器的倍率自动地相应调整。
