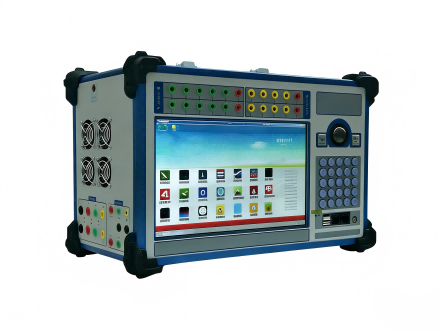

ZTR系列微机继电保护测试仪
产品概述
ZTR系列微机继电保护测试仪是我司自主的新一代高精密智能化继电保护校验设备，产品严格遵循DL/T624-2010《微机型继电保护试验装置技术条件》标准设计，集高性能硬件架构与全功能智能化软件于一体，可满足电力系统各类继电器、微机保护装置、安全自动装置的校验调试需求。
产品支持多通道电压电流灵活组合输出，可精准模拟各类电力系统故障工况，广泛适用于发电厂、变电站、电网运维、电力基建现场及科研院所、电力院校的继电保护定值校验、整组传动试验、故障模拟回放等全场景测试工作，是电力二次回路调试与继电保护校验的核心设备。
核心产品优势
1. 多相输出灵活组合，全场景试验兼容适配
设备支持电压、电流输出通道自由组合，其中1200机型高可实现6相电压+6相电流同步输出，不仅兼容各类传统继电保护试验方式，更可便捷完成三相变压器差动保护、厂用电快切、备自投装置等复杂系统的闭环校验试验，一机多用，大幅提升现场试验效率。
2. 高保真线性功放，全量程高精度稳定输出
输出端采用高保真、高可靠性模块式线性功放设计，区别于传统开关型功放，具备的输出性能。设备运行时不会对试验现场产生高、中频电磁干扰，同时可保证从大电流到微小电流的全量程范围内，输出波形平滑度优异，测量精度稳定可控，彻底解决小电流输出精度不足、大电流输出波形失真的行业痛点。
3. 高性能DSP主机架构，便携化高集成设计
设备核心输出单元采用DSP数字信号处理器控制，具备超快运算速度、超强实时数字信号处理能力与超宽传输频带，搭配高分辨率D/A转换模块，实现输出波形高精度、低失真、高线性度的优异表现。整机采用化结构设计与进口精密元器件选型，在实现全功能集成的同时，做到了体积小型化、重量轻量化，开机即可快速投入工作，适配现场流动试验的便携性需求。
4. 智能化软件，一站式闭环测试能力
配套功能强大的测试软件，可自动化完成各类大型复杂继电保护校验工作，支持保护定值便捷测试与全域扫描、故障波形回放、测试数据实时存储、矢量图可视化显示、测试报告联机打印等全流程功能。6相电流同步输出能力，可完成各类三相差动保护装置的精准测试，大幅降低复杂试验的操作门槛。
5. 独立专用直流电源，现场试验更便捷
设备标配一路独立专用可调直流电源输出，支持110V/220V双档位灵活调节，可直接为现场被测保护装置供电，无需额外配置辅助电源，减少现场接线复杂度，大幅提升试验便捷性。
6. 丰富开关量接口，满足复杂联动试验需求
设备配备10对开关量输入、8对开关量输出接口，充分满足备自投、快切装置等复杂联动试验的接点需求。其中开入接点支持空接点与0～250V电位接点兼容接入，可实现智能自动识别，无需额外设置，适配各类现场试验工况。
7. 全类型通信接口，支持双机同步测试
整机接口配置完整，标配双USB接口与以太网口，可便捷实现与计算机及各类外部设备的数据通信、软件升级与数据导出；专用GPS同步接口，可轻松实现双机同步测试，满足跨间隔、异地同步等更复杂的系统级试验需求。
8. 全方位保护机制，设备运行稳定可靠
设备采用优化的散热结构设计，搭配完善可靠的硬件保护电路，具备电源软启动功能，同时软件端可实现故障智能自诊断、输出闭锁等多重防护，有效规避误操作与现场异常工况对设备的损伤，保障设备长期稳定运行，延长使用寿命。
9. 超轻小型一体化设计，搬运携带无压力
整机采用高集成度一体化结构设计，通过多项技术实现超轻小型化设计，整机尺寸仅350mm×232.5mm×180mm，重量仅13.7kg，机身小巧轻便，配备便携提手，单人即可轻松搬运，适配各类现场流动试验场景。
技术参数
核心电气与性能参数
| 输出类别 | 技术指标项 | 详细参数 |
|---|---|---|
| 交流电流输出 | 每相输出有效值 | 0～30A，输出精度0.1级 |
| 长时间允许工作有效值 | 10A | |
| 每相大输出功率 | 200VA | |
| 基波频率范围 | 0～1200Hz | |
| 谐波输出次数 | 1～24次 | |
| 直流电流输出 | 每相输出范围 | 0～±10A，输出精度0.1级 |
| 大输出负载电压 | 10V | |
| 交流电压输出 | 相电压输出有效值 | 0～120V，输出精度0.1级 |
| 线电压输出有效值 | 0～240V | |
| 输出功率 | 相电压80VA / 线电压100VA | |
| 基波频率范围 | 0～1200Hz | |
| 谐波输出次数 | 1～24次 | |
| 直流电压输出 | 相电压输出幅值 | 0～±160V，输出精度0.1级 |
| 线电压输出幅值 | 0～±320V | |
| 输出功率 | 相电压70VA / 线电压140VA | |
| 交流相位输出 | 输出范围 | 0～360° |
| 输出精度 | ±0.1° | |
| 开关量接口 | 开关量输入 | 10对，空接点“0”：≤10kΩ；“1”：≥20kΩ；电位接点“0”：0～+6V；“1”：+11V～+250V |
| 开关量输出 | 8对，DC：250V／0.5A；AC：250V／0.5A | |
| 时间测量 | 测量范围 | 0.1ms～9999s |
| 测量精度 | ＜0.1ms | |
| 物理规格 | 外形尺寸 | 350mm×232.5mm×180mm |
| 整机重量 | 13.7kg |
产品别称
微机继电保护测试仪、微机继保仪、继电保护校验仪、六相继电保护测试仪、三相继保测试仪、继电保护综合测试装置、微机保护校验仪
