产品概述

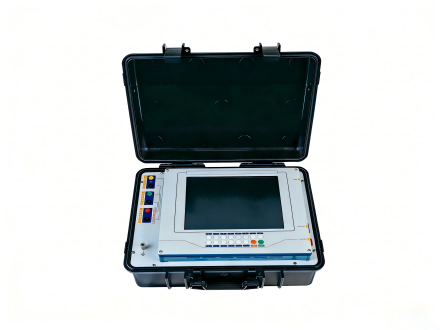

CTPT分析仪，是一款集电流互感器（CT）、电压互感器（PT）全项目检测于一体的高精度、智能化综合测试仪器。仪器覆盖CT、PT各类核心试验需求，适配计量、保护类互感器的现场检测、校验与状态评估，凭借超宽量程、超高精度、便捷操作的核心优势，替代传统校验仪，广泛应用于供电企业、发电厂、电力检修单位、电力试验机构等场景，是互感器检测领域的核心装备。
本CTPT分析仪内置IEC6004-1/2/5/6、IEC61869、C57.13等国际国内标准，测试完成后可自动比对测试结果与标准差异，智能判定互感器合格与否；支持自动生成规范WORD试验报告，可通过以太网实现远程控制、数据传输及批量报告制作（单次可制作1000份），大幅提升检测效率与数据管理能力。
功能与应用
CTPT分析仪功能，可一站式完成CT、PT全系列试验项目，操作便捷、检测精准，适配多场景互感器检测需求，具体应用如下：
一、电流互感器（CT）专项试验
- 计量和保护型电流互感器比差、角差和性测量，精准把控互感器计量精度；
- 计量和保护型电流互感器励磁特性及拐点测量，评估互感器绝缘与工作状态；
- 计量型电流互感器保护系数FS测量，保障互感器保护性能达标；
- 保护型电流互感器准确限制系数ALF、剩磁系数Kr、复合误差等核心参数测量，排查设备隐患；
- 暂态级电流互感器（Tpy、Tpx、Tps、Tpz）面积系数Ktd、短路电流倍数Kssc、一次和二次时间常数等参数测量，适配暂态互感器专项检测；
- 电流互感器线圈饱和电感、不饱和电感、线圈电阻、75摄氏度线圈电阻、磁滞回线等参数测量，深入分析线圈性能；
- 保护型电流互感器误差曲线测量，直观呈现互感器误差变化规律；
- 可作为现场校验仪使用，直接对电流互感器进行现场误差校验，无需额外设备；
- 连接多分接CT测试开关盒，一次完成5个变比CT分接位的测试，大幅提升检测效率；
- 支持电流互感器铭牌自动推测，简化操作流程，减少人工输入误差；
- 可对已安装的变压器套管CT进行完整测试，适配现场安装后互感器的检测需求。
二、电压互感器（PT）专项试验
- PT变比、比差与角差试验，精准测量电压互感器变换精度；
- PT励磁特性、拐点电压及励磁损耗测量，评估PT绝缘状态与能量损耗；
- PT二次回路负荷测量，保障二次回路运行稳定；
- PT一次及二次线圈电阻测量，排查线圈故障隐患；
- CVT变比误差现场校验（4KV电压比较器模式），适配电容式电压互感器专项检测；
- 电压互感器感应耐压试验，验证PT绝缘耐压性能。
三、智能辅助功能
- 自动生成、制作格式规范的WORD试验报告，无需人工编辑，提升报告整理效率；
- 内置多种国际国内试验标准，自动比对测试结果与标准要求，智能判定互感器测试是否合格；
- 支持以太网远程控制，连接笔记本电脑即可实现电脑操控测试仪、传输测试数据；
- 电脑端可批量制作WORD试验报告，单次多可制作1000份，适配大批量检测场景的数据归档需求。
产品特点
CTPT分析仪，凭借五大核心特点，区别于传统互感器校验仪，兼顾精度、便捷性与实用性，核心优势如下：
1. 超宽测量量程，适配多规格互感器
仪器测量量程覆盖广泛，可适配不同型号、不同规格的CT、PT检测需求，无论是小量程精密测量，还是大量程常规检测，均可精准完成，无需更换设备，大幅提升设备适用性。
2. 超简单操作，降低使用门槛
采用人性化设计，操作流程简洁易懂，无需技术人员繁琐调试，普通运维人员经过简单培训即可上手操作，搭配智能辅助功能（铭牌自动推测、自动生成报告），进一步简化操作步骤，节省人力成本，解决“操作复杂”的用户痛点。
3. 超高测量精度，数据更可靠
依托的测量技术与精准的采样模块，仪器各项测量参数误差控制在低范围，比差、角差、电阻等参数测量精度远超行业标准，测试数据精准可靠，可作为互感器检测的权威依据，。
4. 超强数据管理能力，归档
内置超大容量存储，可存储超过30000组测试数据，数据掉电不丢失；支持以太网数据传输、U盘导出，电脑端可实现批量报告制作、数据对比分析，同时可将励磁曲线与历史曲线自动对比，便于互感器状态趋势分析，提升数据管理效率。
5. 强大应用软件支持，替代传统校验仪
搭载专属应用软件，内置多种国际国内试验标准，支持自动判据、远程控制、批量报告等智能化功能，功能超越传统互感器校验仪，无需搭配其他辅助设备，即可完成互感器全项目检测，大幅降低用户设备采购成本，彰显产品核心竞争力。
技术指标
CTPT分析仪严格遵循多项国际国内标准设计，精度高、稳定性强，核心技术指标如下表所示：
| 指标类别 | 详细规格 |
|---|---|
| 测试标准依据 | IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, IEC61869，GB1207, GB1208,GB16847, GBT4703, C57.13 |
| 输入电源电压 | AC220V±10%，50Hz/60Hz±10% |
| 输出参数 | 输出电压：0.1~160V(AC)；输出电流：0.001~5A(RMS)；输出功率：500VA |
| 高等效拐点电压 | 45KV |
| 电流测量 | 范围：0~10A (自动量程0.1/0.4/2/10A)；误差<±0.1%+0.01%FS |
| 电压测量 | 范围：0~200 V (自动量程1/10/70/200V)；误差< ±0.1%+0.01%FS |
| 匝数比测量 | 范围：1~35000；1～2000 误差<0.05%；2000～5000 误差<0.1%；5000～35000 误差<0.2% |
| 比差与角差测量 | 比差：典型误差<0.02%，保证误差<0.1%，分辨率0.01%；角差：精度±2min，分辨率0.01min |
| 二次绕组电阻测量 | 范围：0~10KΩ(自动量程2/20/160Ω/1kΩ/10kΩ)；误差< 0.2%RDG+0.02%FS，大分辨率0.1mΩ |
| 温度测量 | 范围：-50~100度；误差<3度 |
| CT二次负荷测量 | 范围：0～160ohm(2/20/80ohm/160ohm)；误差0.2%RDG+0.02%FS，大分辨率0.001ohm |
| PT变比测量 | 范围：1~10000；单机模式：1~2000 误差<0.1%，2000~10000 误差<0.2%；4KV电压比较器模式：1-2200 误差<0.05% |
| PT角度差测量 | 变比测试模式：误差<30min，分辨率0.1min；电磁式PT励磁特性模式：<3min |
| 电磁式PT校验 | 比差<0.1%，角度差<3min |
| CVT测试 | 变比范围1-2200，误差<0.05% |
| PT二次负荷测量 | 范围：0～80kohm(800ohm/8kohm/80kohm)；误差0.2%RDG+0.02%FS，大分辨率0.1ohm |
| 智能判据功能 | 可按选择标准自动评估测试结果，判断互感器是否合格 |
| 专项测量功能 | 可同时检测额定负荷和操作负荷下CT、PT的比差与角差 |
| 报告功能 | 自动生成WORD试验报告；支持批量制作（单次多1000份） |
| 曲线对比 | 可将励磁曲线与存储的历史曲线自动对比 |
| 数据存储 | 存储组数：大于30000组 |
| 工作条件 | 温度：-10℃～50℃；湿度：≤90% |
| 外形尺寸 | 485mm×356mm×183mm |
| 设备重量 | 15Kg |
| ## 品牌实力与服务保障 | |
| 深耕电力试验检测设备领域，聚焦互感器检测技术的与创新，凭借严格的质量管控、的生产工艺与丰富的现场应用经验，打造高品质CTPT分析仪。产品遵循国际国内相关标准，经过严格测试，性能稳定、精度可靠，是的CTPT分析仪生产厂家。 |
我们为客户提供设备定制、现场调试、操作培训、终身维护的全流程服务，搭配强大的应用软件支持，助力用户完成CT、PT现场检测、校验与数据管理。选择CTPT分析仪，以高精度、智能化、便捷化的检测方案，为互感器安全稳定运行筑牢防线。
