产品介绍
对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。
目前配电变压器损耗测试、变压器直流电阻测试、变压器变比组别测试、变压器绝缘电阻测试是变压器停电检修的必测项目，要完成上述检测及操作就需要分别配置变压器损耗测试仪、变压器直流电阻测试仪、变压器变比组别测试仪、变压器绝缘电阻测试仪，每次试验时都需要携带四种仪器。因为是四台独立的仪器，每台仪器均配有专用的测试线，这就需要在测试过程中分开测试，并且需要频繁的改变接线方式，从而浪费了大量的人力、物力及工时。

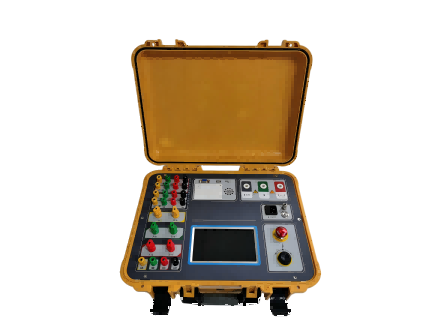

我公司创新性的出大容量锂电池供电的多合一变压器综合测试系统，我们仅需要一套设备，可以完成四个项目的测试，不需要频繁的拆接测试线。
本仪器针对直阻、变比测试项目及流程，开发了全智能一键测试功能，根据设置的测试参数，智能识别变压器当前分接位，自动测试出该分接位的变比、直阻数据并保存。能够智能保存该变压器已测试过的所有分接位的变比、直阻数据。大大提高工作效率，节约用户成本。
产品别称：配电测试系统，变压器综合测试仪，变压器测试系统，全自动变压器综合测试仪，变压器例行试验综合测试仪，配网变压器综合测试仪，变比直阻综合测试仪
产品特点
- 智能测试功能：具有输入一次参数，就可以完成变压器的各个档位的直阻、变比测试。智能识别变压器当前分接位，自动测试出该分接位的变比、直阻数据并保存。能够智能保存该变压器已测试过的所有分接位的变比、直阻数据。
- 一次接线、可完成直阻测试、变比测试、智能测试。
- 直阻测试功能，针对Yn型、Y型和△型绕组均可采用三相自动方式测试，并计算出三相不平衡率；高输出电流20A，可以满足配网变压器的低压线圈低阻值的测试。
- 变比测试功能，具有三相、单相、Z型变压器测试功能；PT/CT变比、性测试功能；盲测功能。
- 损耗测试功能，具有容量、负载、空载、零序阻抗测试功能，遵循新的《电力变压器能效限定值及能效等级》（GB20052-2020）标准，对配电变压器的能效等级进行准确测量与判断。
- 绝缘电阻测试功能，大输出短路电流5mA，且1mA～5mA可调。具有绝缘电阻IR、吸收比DAR、化指数PI测试功能。
- 具有多种有线、无线通讯接口，方便仪器功能扩展。
- 仪器采用嵌入式Linux操作系统，具有较高的安全性、流畅性、易用性等。
- 仪器采用A7+M4双核架构，即满足测量的实时性，又满足操作的流畅性。
- 工业级7寸大屏显示，清新简约显示风格设计，全触控结合一键飞梭操作，为您创建舒适便捷的人机交互体验。
- 本仪器采用大容量锂电池供电，内置充电器。
产品参数
直阻测试
| 输出电流 | 20A、10A、5A、1A、0.1A、≤10mA |
|---|---|
| 测量范围 | 20 A档 0.5mΩ～ 100mΩ |
| 10 A档 1.0mΩ～ 300mΩ | |
| 5 A档 10 mΩ～ 1.0 Ω | |
| 1A档 200mΩ～ 6.0 Ω | |
| 0.1A档 2.0 Ω～ 60 Ω | |
| ≤10mA档 30 Ω～ 50 kΩ | |
| 准 确 度 | ±(读数×0.2% + 2个字) |
变比测试
| 测量范围 | 0.9～10000 |
|---|---|
| 准 确 度 | ±(读数×0.1% + 2个字)(小于等于500) |
| ±(读数×0.2% + 2个字)(大于500小于等于3000) | |
| ±(读数×0.3% + 2个字)(大于3000) | |
| 分 辨 率 | 0.9～9.9999(0.0001) |
| 10～99.999(0.001) | |
| 00～999.99(0.01) | |
| 10000及以上(1) |
容量、空负载测试
| 测量范围 | 准 确 度 |
|---|---|
| 电压 AC 50V～850V | ±(读数×0.2% + 2个字) |
| 电流 AC 0.5A～100A | ±(读数×0.2% + 2个字) |
| 容量 30kVA～65000kVA | ±(读数×10 % + 2个字） |
绝缘电阻测试
| 输出电压 | 500V、1000V、2500、5000V可选 |
|---|---|
| 短路电流 | 1mA～5mA可选 |
| 测量范围 | ＞1TΩ |
| 精度 | 20% |
使用条件及外形
| 工作电源 | 内置锂电池，容量11AH |
|---|---|
| 充电电压 | AC220V |
| 重量/尺寸 | 12kg/438×318×190mm |
