规格参数
产品介绍

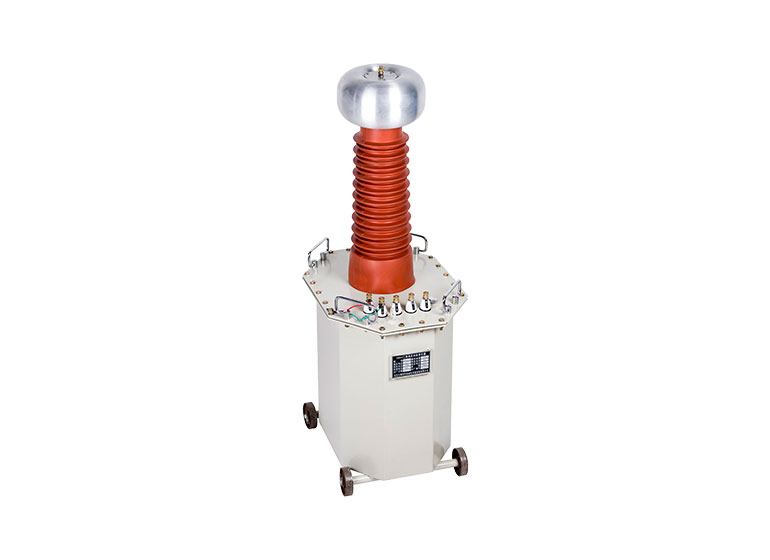

生产的ZTYJ系列油浸式试验变压器，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。
特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备。油浸式试验变压器适用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力。是发电站、供配电系统及科研单位等广大用户的基本试验设备。
油浸式试验变压器适用于电力系统对各种高压电气设备及绝缘材料进行工频或直流高压下的绝缘强度试验，油浸式试验变压器容量为3kVA～500kVA，可根据客户需求定制。
产品别称：电力油浸式试验变压器、油浸式试验变压器、交直流油浸式试验变压器、串级式油浸试验变压器、超轻型油浸式试验变压器、试验变。
产品特点
- 油浸式试验变压器选材优良，质量可靠，稳定性好。
- 电压裕度大，电晕声小，局放小。
- 采用新式绝缘材料，体积小，重量轻。
产品特点（各种容量和电压等级均可定制）
| 型号 | 容量kVA | 高压电压AC（KV） | 高压电压DC（KV） | 高压电流（mA） | 变比 | 温升℃ /30min |
|---|---|---|---|---|---|---|
| ZTYJ-3/50 | 3 | 50 | 70 | 60 | 500 | 10 |
| ZTYJ-5/50 | 5 | 50 | 70 | 100 | 500 | 10 |
| ZTYJ-10/50 | 10 | 50 | 70 | 200 | 500 | 10 |
| ZTYJ-20/50 | 20 | 50 | 70 | 400 | 500 | 10 |
| ZTYJ-10/100 | 10 | 100 | 140 | 100 | 1000 | 10 |
| ZTYJ-20/100 | 20 | 100 | 140 | 200 | 1000 | 10 |
| ZTYJ-30/100 | 30 | 100 | 140 | 300 | 1000 | 10 |
| ZTYJ-20/150 | 20 | 150 | 210 | 133 | 1000 | 10 |
