用途场景
规格参数
适用范围
1 满足110kV/100MVA主变的感应耐压及局放试验，空载损耗不超过50kW。
2 满足110kV/2000mm2电缆1km的交流耐压试验，电容量≤0.296uF，试验频率30-300Hz，试验电压128kV，试验时间60min。
设备配置
| 设备名称 | 型号及规格 | 单位 | 数量 | 备注 |
|---|---|---|---|---|
| 无局放变频电源 | ZTWJ-100kW | 台 | 1 | 100kW，30~300Hz，≤10pC，输出：单相0～350V |
| 无局放变压器 | WJB-100/2×±10/35 | 台 | 1 | 容量100kVA，输出：2×±10/35kV，低压：2×300/350V，≤10pC |
| 无局放补偿电抗器 | WJDKQ-140/35/ | 台 | 2 | 电压：35kV，电流：4A，电感量：14H，（抽20kV/4A/7H）≤10pC， |
| 无局放电容分压器兼耦合电容器 | WJF-100/300 | 台 | 1 | 电压：100kV，电容量：300pF，局放≤10pC |
| 谐振电抗器 | DK-520/130 | 台 | 2 | 电压：130kV，电流：4A，电感量：157H，60min |
| 电容分压器 | FRC-130/2500 | 台 | 1 | 电压：130kV，电容量：2500pF |
| 附件 | 套 | 1 | 配套 |
技术规范
系统主要技术参数

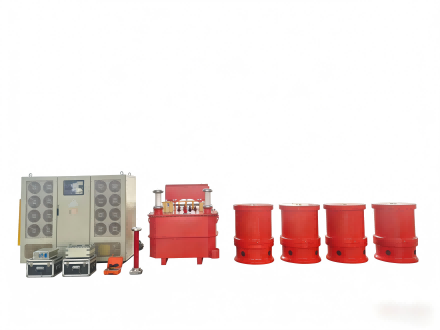

1)设备型号及名称： ZTWJF-100kW无局放感应耐压试验装置
2)输入工作电源： 三相380V±10%，50Hz
3)额定输出功率： 100kW
4)额定输出电压： 单相0～350V
5)输出电压波形： 标准正弦波，波形畸变率≤1.0%
6)额定输出频率： 30～300Hz
7)频率分辨率： 0.1Hz
8)局放量： ≤10pC
9)允许运行时间： 额定容量下允许运行时间180min
10)噪音水平： ≤65dB
保护功能完备，装置的保护功能如下：
- 输入电压保护：当输入电源欠压、不平衡或缺相，则控制箱内相应的保护电路动作，切断高压输出，并屏显上提示报警。
- 过电压保护：可任意整定，当成套装置的输出电压值达到保护整定值时，自动切断输出，并在屏幕上提示报警。
- 短路（过流）保护：当变频柜输出短路或输出电流达到保护整定值时，可自动切断输出，并在屏幕上提示报警。
- 击穿闪络保护：当高压侧发生放电或对地闪络时，可自动切断输出。
- 零位保护：必须零起升压，否则输出不会启动。
- 掉电保护：当输入电源突然断电时，系统利用电路中的剩余电量及时关闭输出信号，确保系统安全关闭。
- 超温保护：出入口风温实时显示在屏幕上，并根据环境温度的不同由单片机进行数据处理，如变频柜超温，将发出报警信息。
- 冷却风机联动保护：当风机因故障不能运转时，变频电源则不能启动或自动切断输出。同时具备风机电源相序自动识别功能，无需换相。
- 输出电压限制功能保护：当设定高压电压，在试验中，当误操作升高电压或者有异常情况发生时，确保输出的电压不会超过设定的高压电压。
- 缺相保护：当输入电源缺相时，无法正常工作时，屏幕上显示缺相，同时关闭系统。
- 过载保护：当输出电流超过整定电流时，控制箱自动关闭变频电源的输出，此时有相应的提示。
❓ 常见问答 6 查看更多 →
问：100kW无局放感应耐压试验装置 是什么？主要用来做什么？
问：100kW无局放感应耐压试验装置 怎么选型？采购和售后如何对接？
答：选购 100kW无局放感应耐压试验装置 时，建议先明确三点：① 测试对象与需要的试验项目；② 电压等级、量程范围等关键参数要求；③ 现场的供电与安装条件。嘉品仪器长期经营 ZT-hitop 等品牌产品，可提供 100kW无局放感应耐压试验装置 的选型建议、参数确认、报价与售后技术支持；您可通过本页询价或联系在线客服获取针对性的选型方案与产品资料。

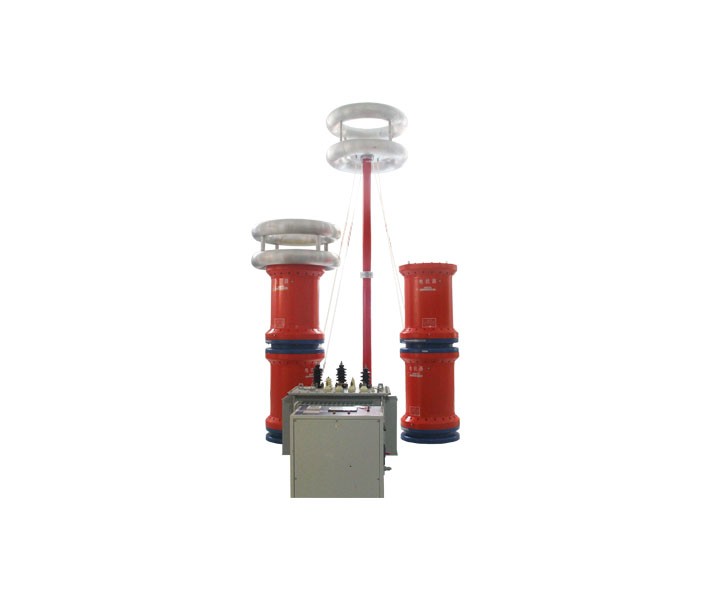

问：CTSR-3000kVA/500kV 变频串联谐振试验装置 怎么选型？采购和售后如何对接？
