品介绍：

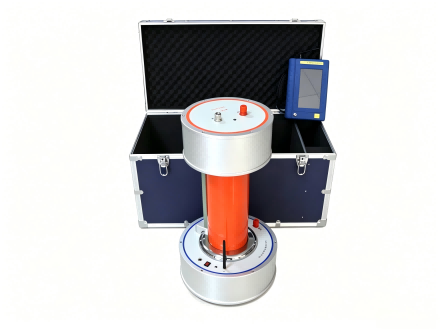

高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。
产品别称：高压电缆介质损耗测试仪、高压电缆介损仪、电缆介质损耗测试仪、电缆介损测试仪、电缆高压介损测试仪
产品特点：
7寸彩色液晶显示工业级电容屏
仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。
超宽电流量程
正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。
超宽频率范围
外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。
各种高电压可定制
外施高压电压能够满足各种高电压环境，可根据用户需求定制。
光纤高压通讯
测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能大程度保障测试数据的精度。
独立手持操作终端
手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，大程度保障操作人员的人身安全。
锂电池供电
手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。
U盘存储
本机存储的数据可以通过USB接口保存至U盘中。
工作原理：
在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。

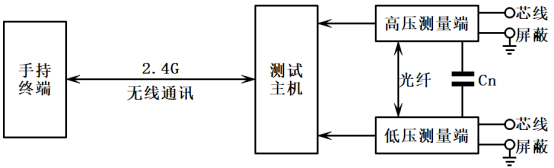

工作原理图
