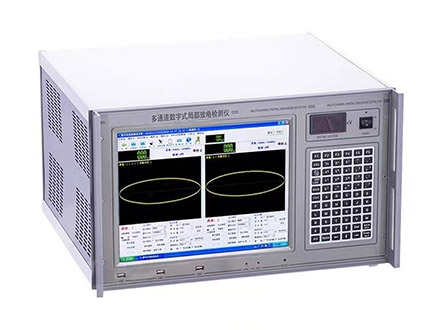

局放综合分析仪产品介绍
局放综合分析仪（以下简称为局放仪）采用新技术实现的高性能数字化局放测量分析仪器。本产品为多信号通道、台式、TFT液晶显示，系统可靠，故障率低。除了可以用于高压电气设备的局部放电测量外，还拥有对变压器故障点精准定位的功能。
、
本局放仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、定位及故障诊断。
本局放仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC 60270-2000、标准GB/T 7354-2003《局部放电测量》和DL/T 417-2006《电力设备局部放电现场测量导则》标准要求。
产品别称：局放检测仪、局部放电检测系统、局部放电检测台、局部放电检测仪、高压局放检测仪、脉冲局放检测仪、变压器局放检测系统
局放综合分析仪产品特点
- 连续实时高速采集，自动保存放电波形数据，一次连续采集处理时间不小于150分钟。
- 实时显示放电波形、脉冲统计趋势、放电量趋势，同时可随意局部放大分析显示波形。
- 显示累计放电次数和近时段（时间可设定）的放电次数。
- 系统可以分时间段统计显示每通道放电次数、分量值统计显示每通道放电次数。
- 放电次数按时间段统计显示时，可任意划分时间段。
- 放电次数按量值分类显示时，可任意划分量程段。
- 可以将保存的波形数据，自动连续回放。
- 根据需要随时显示任意时间段内的数据波形，供分析使用。
- 独特的二维和三维谱图统计功能，并采用模糊神经网络实现专家诊断分析。
局放综合分析仪产品参数
| 通道数 | 独立2通道(支持duo) |
|---|---|
| 采样速率 | 1M、5M、10M可选 |
| 采样精度 | 12bit |
| 量程切换 | -40dB，-20dB，0dB，20dB，40dB，60dB共6档 |
| 测量频带 | 3dB 带宽 10kHz～1MHz |
| 数字滤波 | 10kHz～1MHz 任意选择 |
| 程控滤波器分段 | 低端频率：10kHz，20kHz，40kHz，80kHz ；高端频率：100kHz，200kHz，300kHz，400kHz |
| 本量程非线性误差 | 10% |
| 测量范围 | 0.1pC~100,000pC |
| 灵敏度 | 0.1pC |
| 可测试品的电容量范围 | 6pF～250µF |
| 试验电源频率范围 | 50～500Hz |
显示
| 显示 | 12” TFT真彩色触摸液晶显示屏 |
|---|---|
| 分辨率 | 1024×768 |
接口
| USB | 3路，可外接鼠标键盘，以及外接移动存储设备 |
|---|---|
| 电源模式 | AC 220V；频率50Hz；功率300W |
| 电信号接口 | 2路BNC接口，用于信号输入 |
| 网口 | 1路 |
