规格参数
产品概述

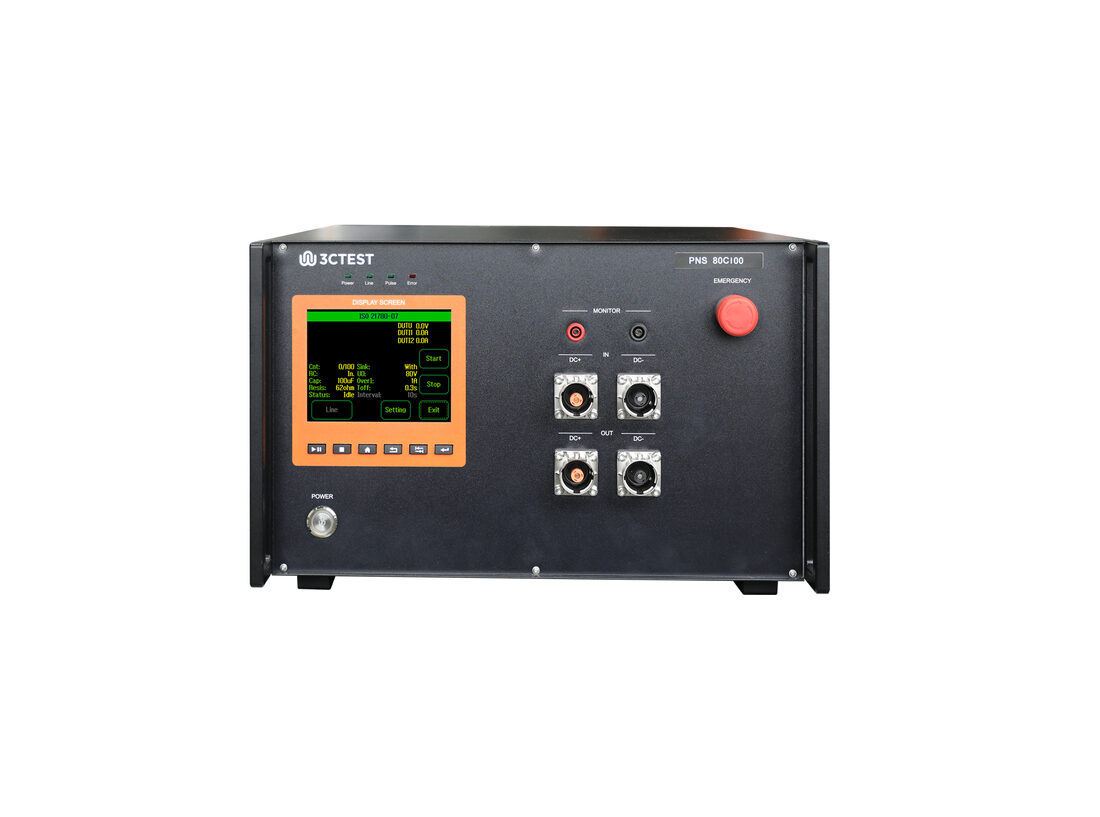

PNS 80C100电源网络模拟器满足ISO 21780:2020标准中试验04和试验07的要求，是用来模拟车辆48 V电网的阻容特性装置。通过电阻（R）模拟车辆线束阻抗、电容（C）模拟车辆电网寄生电容，实现48 V车辆电网特性的物理模拟，精准匹配ISO 21780:2020对“车辆电网模拟”的技术要求。PNS 80C100产品最大带载能力DC 80 V 100 A，可自由切换阻容，满足模拟不同车辆试验要求。
产品特点
> 5.7英寸彩色触摸屏前面板操作
> 以太网RJ45接口，可用于PC远程控制
> 最大测试电压可达80 V（可定制）
> 最大测试电流可达100 A（可定制）
> 自带电压、电流监测功能
> 具有过压和过流保护功能
> 支持外接电阻、电容，满足更多测试需求
产品标准
ISO标准
- ISO 21780
GB/T标准
- GB/T 45120
应用行业
汽车电子产品参数
技术参数
| 符合标准 | ISO 21780:2020 Test-04 & Test-07 GB/T 45120:2024 试验-04 & 试验-07 |
| 测试电压Vmax | 80 V |
| 测试电流Imax | 100 A |
| 电容范围 | 100 μF ~ 1,100 μF（步进100 uF） |
| 内阻范围 | 2 Ω ~ 62 Ω（步进2 Ω） |
| 电子开关关断时间 | ≤100 μs |
| 输入/输出端口 | 高压连接器插座（直流电流≤100 A） |
| 外置阻容连接端口 | 4 mm香蕉插座 |
| 安全电路 | 按下急停按钮，设备的电源输入电路关断停止工作 |
通用参数
| 显示屏 | 5.7英寸TFT触摸屏 |
| 工作电源范围 | AC 220 V，± 10%，50 Hz /60 Hz |
| 保险丝 | 6 A |
| 最大功耗 | 200 W |
| 通讯方式 | 以太网LAN（RJ45端口） |
| 仪器工作状态指示 | 前面板LED指示 |
| 仪器接地连接方式 | 使用扁平接地线 |
| 机箱尺寸 | 6U机箱 450 mm（W）*280 mm（H）*620 mm（D） |
| 仪器重量 | 约 40 kg |
| 温度范围 | 15℃ ~ 35℃ |
| 湿度范围 | 45% ~ 75% |
| 气压范围 | 86 kPa ~ 106 kPa |
产品配件
选配附件
| 1 | 汽车抗扰度测试软件 | 型号：AutoLab 兼容Windows 7/8/10/11操作系统。 支持以太网接口。 可强大的排程和测试序列，一键式远程控制测试。 支持单个测试/序列测试报告导出，支持用户自定义的测试报告模板。 支持紧急停止功能，一键控制，使测试更安全。 |  |
