用途场景
规格参数

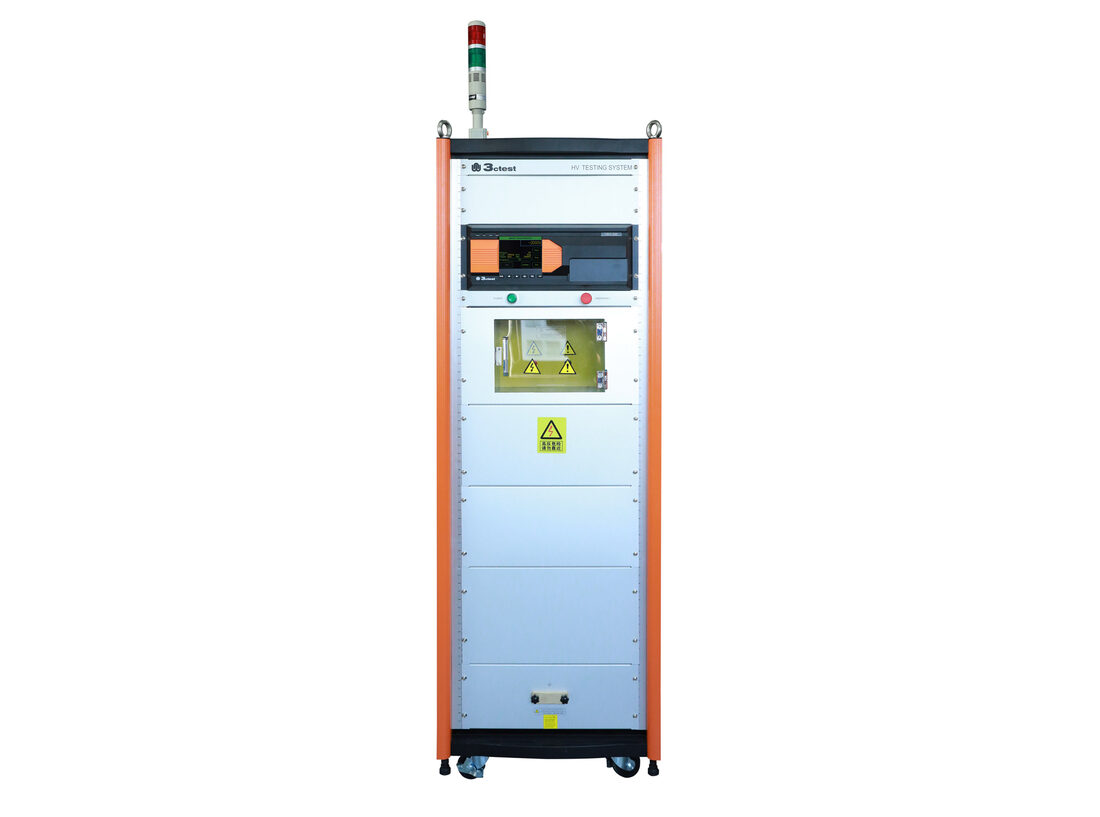

VSG 335电压冲击模拟器基于公司第三代控制平台，依据客户测试需求定制开发的1.2/50μs电压冲击模拟器。本产品适用于脉冲耐压测试领域，主要用于组件和单元的绝缘、耐压等电性能的浪涌测试，可满足IEC 61180-1，IEC 61180-2，IEC 60335-1、GB 4706.1等标准要求，输出电压可达40KV。
> 5.7寸彩色触摸屏前面板操作；
> 测试电压最高可达40 kV（不同设备有所区别，可根据客户需求定制）；
> 多款输出阻抗可选（不同设备有所区别，可根据客户需求定制）；
> 被试品漏电电流击穿报警功能；
> 可实时显示充电电压；
> 置入峰值电压采集显示功能；
- IEC 60335-1
- IEC 61180
- GB 4706.1
消费类电子
汽车电子
军工
航天航空测试电压范围 | 4 kV ~ 40 kV，±10% |
波前时间 | 1.2 μs±30% |
半峰值时间 | 50 μs±20% |
源输出阻抗 | 500 ohm（其他阻抗可定制） |
输出极性 | 正、负、先正后负 |
脉冲周期 | 3 s ~ 99 s |
试验次数 | 1 ~ 10000 次 |
触发方式 | 自动、手动、外部触发 |
电压显示 | 实时显示充电电压和峰值电压 |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 110 V/220 V±10%，50 Hz/60 Hz±5% （大陆地区默认AC 220 V 50 Hz） |
保险丝 | 6 A |
最大功耗 | 600 W |
失效检测 | 失效时前面板LCD显示，并中断仪器工作 |
仪器工作状态指示 | 前面板LED指示、LCD显示 |
仪器接地连接方式 | 使用扁平接地线 |
机箱尺寸 | 35U |
仪器重量 | 约168 kg |
环境温度 | 15 ℃ ~ 35 ℃ |
相对湿度 | 45% ~ 75% |
大气压力 | 86 kPa ~ 106 kPa |
