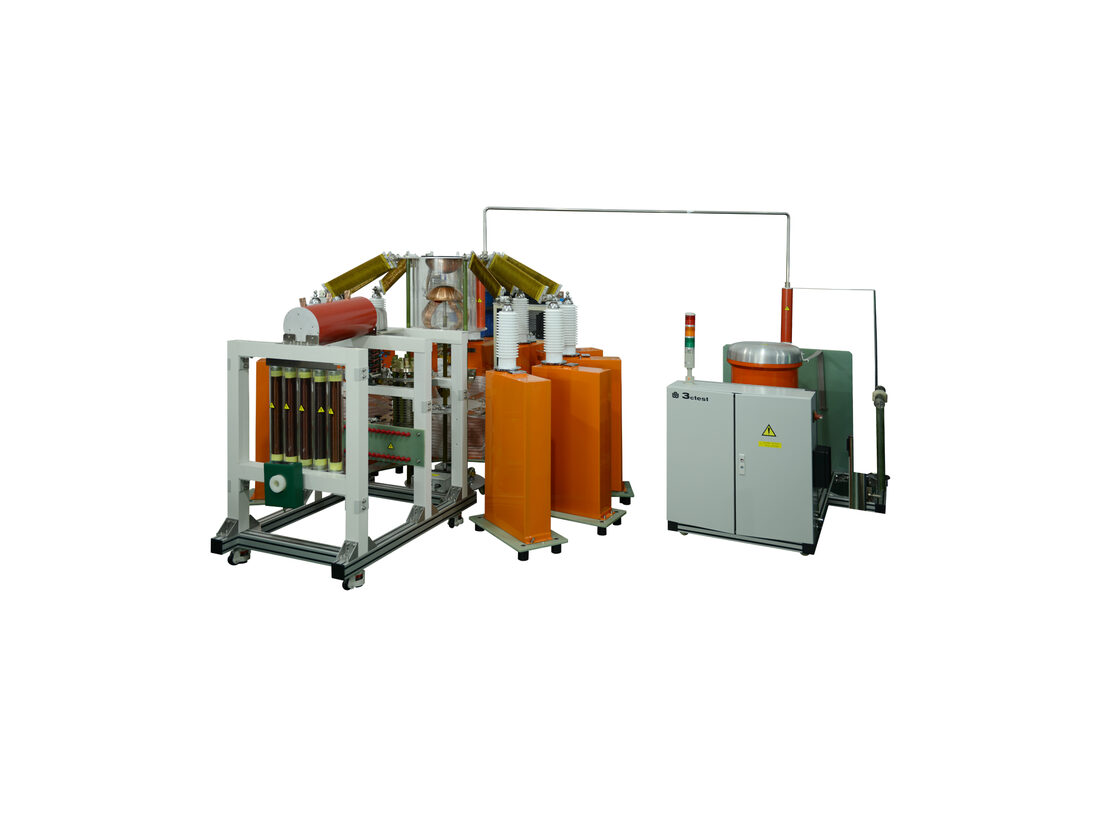

LCG S系列全自动冲电流发生器属我司自主发的冲击电流测试发生器，主要用于MOV、TVS、GDT、SPD等浪涌保护装置进行模拟雷击试验，也可用于其它的科学研究，具有系统集成度高、控制智能化，操作简便等优点。可通过主回路单元的不同组合，将输出分为多个等级，实现拓宽输出范围的测试能力。本系列设备采用全自动控制，只须在参数设置页面进行简单的试验需求设置，即可一键自动运行测试。
1.采用开放式结构，简洁美观；
2.采用立体向心式布局，回路电感量小，放电均匀；
3.设备需安装在独立的测试房间，安装门禁系统，保证用户的安全；
4.操作方便灵活，可以集成较高的自动化控制，自动循环控制；
5.可搭配crowbar触发系统进行10/350us波形试验，最高可输出100kA；
6.针对不同的测试目的，可配合不同的波形发生网络，产生各种输出波形；
7.配置MCS2000自动控制系统。
- IEC 61643-1
- GB 11032
- GB 18802.1
- TB/T 3074
- UL 1449
- YD/T 1235.2
- YD/T 5098
消费类电子
军工
航天航空项目 | 8/20μs电流波 |
输出峰值 | 35kA，65kA，120kA，150kA，200kA |
T1波前时间 | 8μs±10% |
T2波尾时间 | 20μs±10% |
反向过冲 | ＜20% |
波前振荡 | ＜5% |
电压极性 | 正/负，（自动切换） |
波形切换 | 自动切换 |
充电时间 | 10s~999s |
充电电压不稳定度 | 小于1% |
外部同步输入 | 50Hz |
触发方式 | 自动或手动，可单次触发 |
触发误动率 | 小于1% |
触发范围 | 100%额定充电电压 |
相位测试范围 | 0～360° |
动作负载测试 | 内置，0～500V，5A持续供电 |
显示屏 | 10英寸TFT彩色触摸屏 |
测量显示精度 | 优于3% |
测试产品类型 | MOV，TVS，GDT，SPD，电源类浪涌保护器等 |
被试品残压 | ＜5kV |
电流测量（可选） | 内置测试箱，罗斯线圈测量，面板BNC输出 |
电压测量（可选） | 内置测试箱，纯阻性分压器，面板BNC输出 |
示波器 | MDO3012，可选 |
绝缘强度 | ≤500V RMS（公共端COMMON对地参考PE） |
工作电源 | AC 220V±10%，50/60Hz， |
环境温度 | 15-35℃ |
相对湿度 | 45%-75% |
接地电阻 | 不大于0.5Ω |
结构形式 | 开放式结构，控制、本体分离 |
测试室尺寸 | 5m*5m（本体）+3m*5m（控制） |
操作台 | 1.8m（宽）*1.1m（高）*1m（深） |
无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体、电源电压的波形为正弦波,波形畸变率<5% | |
项目 | LCG 30S | LCG 65S | LCG120S | LCG 150S | LCG 200S |
双路测试峰值 | 30kA | 65kA | 120kA | 150kA | 200kA |
储能能量 | 10kJ | 32kJ | 80kJ | 125kJ | 180kJ |
充电电压 | 30kV | 40kV | 60kV | 60kV | 80kV |
供电电源 | AC220V 32A | AC220V 32A | AC220V 32A | AC220V 50A | AC220V 50A |
重量 | 800kG | 1200kG | 1500kG | 2000kG | 2500kG |
编号 | 波形 | 波形类型 | 双路最大输出峰值 | 充电电压 | 等效输出阻抗 |
A | 10/350 | 电流波 | 50kA | 20kV | 0.4Ω |
B | 4/10 | 电流波 | 100kA | 100kV | 1Ω |
C | 8/20 | 电流波 | 250kA | 100kV | 0.4Ω |
F | 1/10 | 电流波 | 20kA | 50kV | 2.5Ω |
P | 其它波形可根据用户需求进行定制 | ||||
示波器 | MDO 3012 | 外置 |
电流探头 | TR1080,200kA | 内置 |
衰减器 | A10，10:1，50Ω | 外接 |
电压探头 | P6015A，40kV Peak | 外置 |
差分探头 | VCF 80，最高测试8kV | 外接 |
PC控制软件 | MCS 3000，可电脑端编程测试，可运行于Win xp，Win7 | RS232 |
动作负载电源 | CDN 1500，1500A续流电源 | 外接 |
