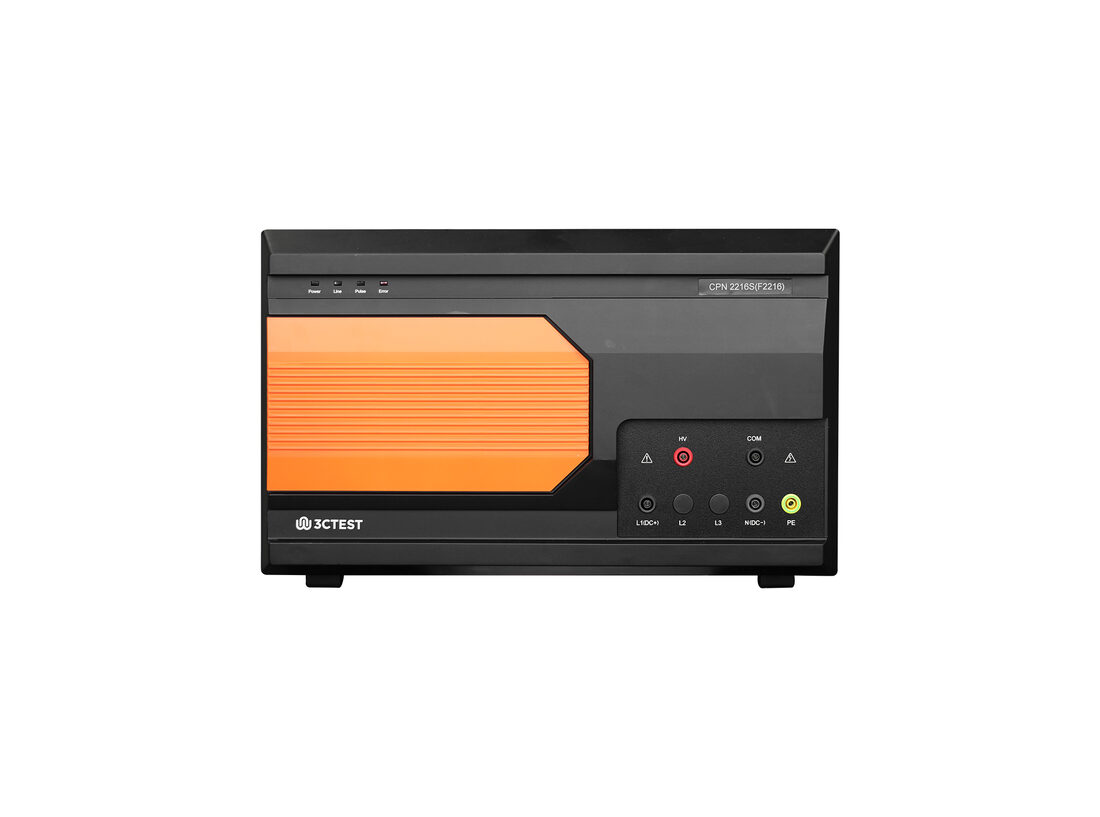

CPN 2216S电流波耦合/去耦网络，搭配S6系列发生器进行8/20 μs电流波形测试，耦合脉冲电流最高可达6 kA。EUT最大带载能力AC 220 V 16 A 单相、DC 220 V 16 A，设备操作简单快捷，可靠性强。
> EUT最大电压AC 220 V DC 220 V 16 A
> 符合EN/IEC 61643-11、GB/T 18802.11标准
> 耦合脉冲电流最高可达 6 kA
> 全自动耦合方式
- IEC 61643-11
- GB/T 18802.11
- EN 61643-11
元器件符合IEC 61643-11脉冲电流抗扰度测试技术参数 | |
单相全自动耦合/去耦网络 | 符合 EN/IEC 61643-11、GB/T 18802.11 |
输出电流 | 最高可达6 kA(8/20 us) |
耦合网络端口 | L1、N、PE |
耦合路径 | L1、N、线路任意组合路径 |
耦合投切方式 | 自动投切 |
EUT带载能力 | Max AC 220 V（L1、N、PE）、16 A |
Max DC 220 V 16 A | |
工作电源范围 | AC 110 V/220 V±10%，50/60 Hz±5% （国内默认AC 220 V 50 Hz） |
保险丝 | 6A |
最大功耗 | 200 W |
外部控制方式 | 25针并口线 |
仪器接地连接方式 | 使用扁平接地线 |
机柜尺寸 | 6 U |
重量 | 约26.5 Kg |
温度范围 | 15-35 ℃ |
湿度范围 | 45% - 75% |
气压范围 | 86 kPa – 106 kPa |
