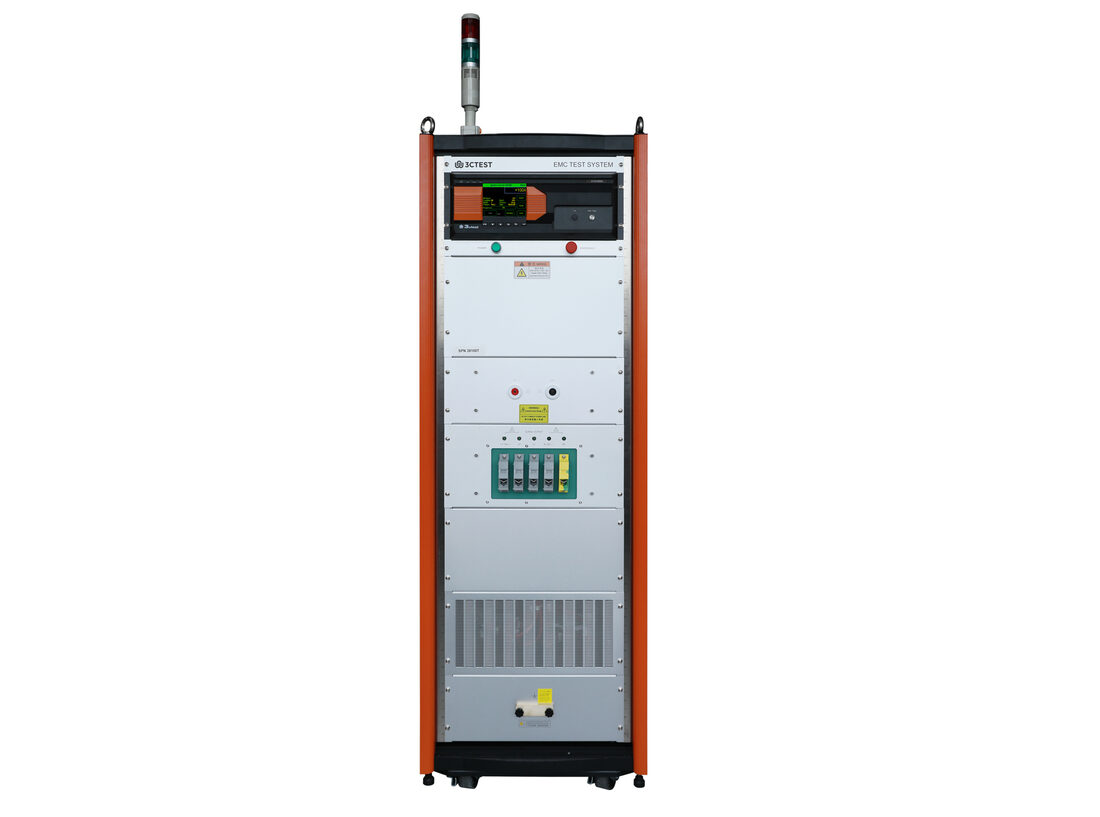

S16C4000N是依据YD-T 944-2007、GB/T 18802.11-2020、IEC 61643-11:2011标准要求开发的一款新型冲击电流模拟器。可输出8/20 μs电流波，脉冲电流可达40 kA。只须在参数设置页面进行试验需求设置，即可完成各种测试过程自动执行，具有系统集成度高、控制智能化，操作简便，节省测试时间等优点。
> 5.7英寸彩色触摸屏前面板操作
> 测试电流最大可达40 kA
> 内置三相耦合去耦网络
> 测试排程功能，操作简单
> LAN通讯接口，可实现远程控制
- IEC 61643-11
- GB/T 18802.11
消费类电子
元器件
军工
航天航空试验电流范围 | 2 kA ~ 40 kA ，±10% |
充电电压 | ≤ 16 kV |
电流波形 | 波前时间：8 μs± 10% |
输出极性 | 正极、负极 、先正后负 |
源输出阻抗 | ≤ 0.4 Ω |
重复率（单次脉冲时间） | 14 s ~ 200 s（最短时间取决于测试电流值） |
试验次数 | 1 ~ 999 次 |
触发方式 | 手动、自动、外部触发 |
EUT带载能力 | 三相五线 AC 400 V（线电压）/100 A（电流全兼容） |
EUT电源投切方式 | 自动投切 |
EUT耦合路径 | L1、L2、L3、N、PE任意组合路径 |
耦合方式 | GDT间隙耦合 |
去耦方式 | LC去耦，去耦电感＜0.5 mH |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 220 V，±10%，50/60 Hz |
保险丝 | 10A |
最大功耗 | 1500 W |
通讯方式 | 以太网LAN |
外部控制方式 | 25针并口线 |
外部触发输入 | BNC, 5 V TTL |
运行控制输入 | BNC, 5 V TTL |
仪器接地连接方式 | 使用扁平接地线 |
机箱尺寸 | 19英寸/35U 680mm(L)*800mm(W)*1750mm(H) |
仪器重量 | 约393 kg |
温度范围 | 15℃ ~ 35℃ |
湿度范围 | 45% ~ 75%，RH（无凝露） |
气压范围 | 86 kPa ~ 106 kPa |
