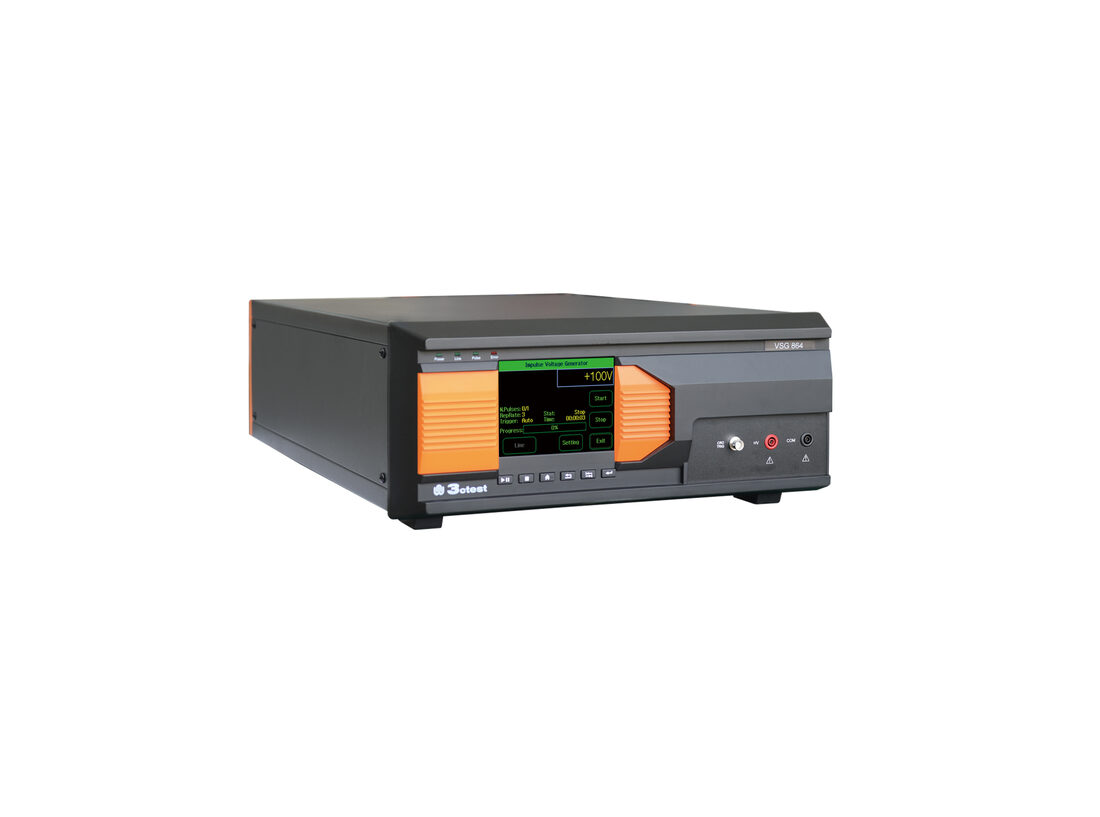

VSG 864是基于三代控制平台，设计出的一款满足UL 864火灾报警系统产品测试的电压冲击模拟器，其能够满足不同试验场景下的抗扰度试验需求。系统整体性能可靠、安全性强、便捷性高。能够完全满足客户定制需求。
> 5.7英寸彩色触摸屏前面板操作
> 可自定义电压等级进行排程测试
> 性能可靠、安全性强、便捷性高
> 可产生四种电压冲击波形
> 以太网接口可用于PC远程控制及测试报告打印
- UL 864
消费类电子测试电压范围 | 90 V ~ 2500 V , ±10% |
波形1 | |
校准电压 | 2400 V , ±10% |
上升时间（0% ~ 100%） | ≤35 μs |
脉冲宽度（0% ~ 50%） | ≥63 μs |
脉冲宽度（0% ~ 0%） | ≥86 μs |
波形2 | |
校准电压 | 1000 V , ±10% |
上升时间（0% ~ 100%） | ≤62 μs |
脉冲宽度（0% ~ 50%） | ≥119 μs |
脉冲宽度（0% ~ 0%） | ≥178 μs |
波形3 | |
校准电压 | 500 V , ±10% |
上升时间（0% ~ 100%） | ≤60 μs |
脉冲宽度（0% ~ 50%） | ≥130 μs |
脉冲宽度（0% ~ 0%） | ≥280 μs |
波形4 | |
校准电压 | 100 V , ±10% |
上升时间（0% ~ 100%） | ≤65 μs |
脉冲宽度（0% ~ 50%） | ≥400 μs |
脉冲宽度（0% ~ 0%） | ≥1250 μs |
校准负载 | 200 Ω±5%串联0.1 μF±10% |
输出极性 | 正、负、先正后负 |
试验间隔时间 | 3 s ~ 999 s |
试验次数 | 1 ~ 10000 |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 220 V，±10%，50/60Hz |
保险丝 | 6A |
最大功耗 | 200 W |
用户存储空间 | 无穷（PC） |
通讯方式 | 以太网LAN、RJ45 |
触发方式 | 自动触发、手动触发、外部触发 |
外部触发输入 | BNC,5 V TTL,常开节点，闭合触发 |
CRO触发输出 | BNC,5 V TTL |
运行控制输入 | BNC,5 V TTL |
失效检测 | 失效时前面板LCD显示，并中断仪器工作 |
仪器工作状态指示 | 前面板LED指示、LCD显示 |
仪器接地连接方式 | 使用扁平接地线 |
机箱尺寸 | 19英寸/4U 450mm(W)*190mm(H)*620 mm(D) |
仪器重量 | 约22 Kg |
温度范围 | 15℃ ~ 35℃ |
湿度范围 | 45% ~ 75%，RH（无凝露） |
气压范围 | 86 kPa ~ 106 kPa |
