用途场景
规格参数

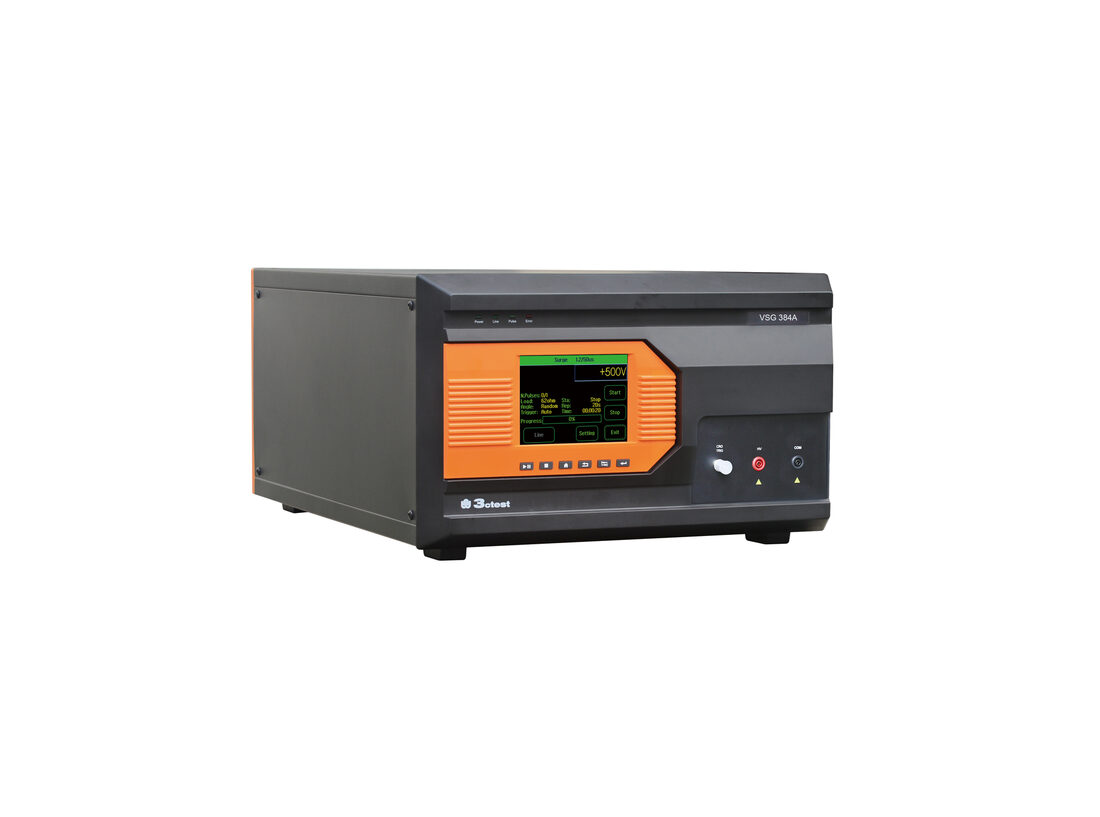

VSG 384A是依据IEC 60384-14，UL 60384-14标准要求开发的一款高压脉冲发生器，能够输出1.7/46 μs脉冲电压波形，最高输出电压15 kV。满足固定电容器的脉冲耐压测试，内置4个测试量程，并具备量程自动切换功能。
> 5.7英寸彩色触摸屏前面板操作
> 测试电压最高可达15 kV
> 测试排程功能，操作简单
> 多量程自动切换功能
- IEC 60384-14
- UL 60384-14
消费类电子
军工
航天航空试验电压范围 | 1 kV ~ 15 kV（±10%） | |
电压波形 Cx=10 nF±2% Rs=45 Ω | 波前时间：1.7 μs（0/+50）% | |
储能电容 Ct | 0.25 μF | |
量程 | Cx≤0.0039 μF | Rs=62 Ω ±10% |
0.0039 μF≤0.012 μF | Rs=45 Ω ±10% | |
0.012 μF≤0.018 μF | Rs=27 Ω ±10% | |
0.018 μF≤0.027 μF | ||
输出极性 | 正、负、先正后负 | |
脉冲周期 | 5 s ~ 99 s（最短取决于试验电压） | |
实验次数 | 1~ 999次 | |
触发方式 | 自动、手动、外部触发 | |
备注：由于Ct、Rp、Rs、Cp已经确定，所以当被测品Cx远大于10 nF时，回路效率会降低，输出电压会有明显衰减。 | ||
Tr、Td定义参考IEC 60060-1 | ||
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 220 V，±10%，50/60 Hz |
保险丝 | 6A |
最大功耗 | 500 W |
通讯方式 | 以太网LAN、RJ45 |
仪器工作状态指示 | 前面板LED指示、LCD显示 |
外部触发输入 | BNC，5V TTL |
CRO触发输出 | BNC，5V TTL |
运行控制输入 | BNC，5V TTL |
仪器接地连接方式 | 使用扁平接地线 |
机箱尺寸 | 6U 450 mm（W）*280 mm（H）*620 mm（D） |
仪器重量 | 约40 kg |
温度范围 | 15℃ ~ 35℃ |
湿度范围 | 45% ~ 75%，RH（无凝露） |
气压范围 | 86 kPa ~ 106 kPa |
