用途场景
规格参数

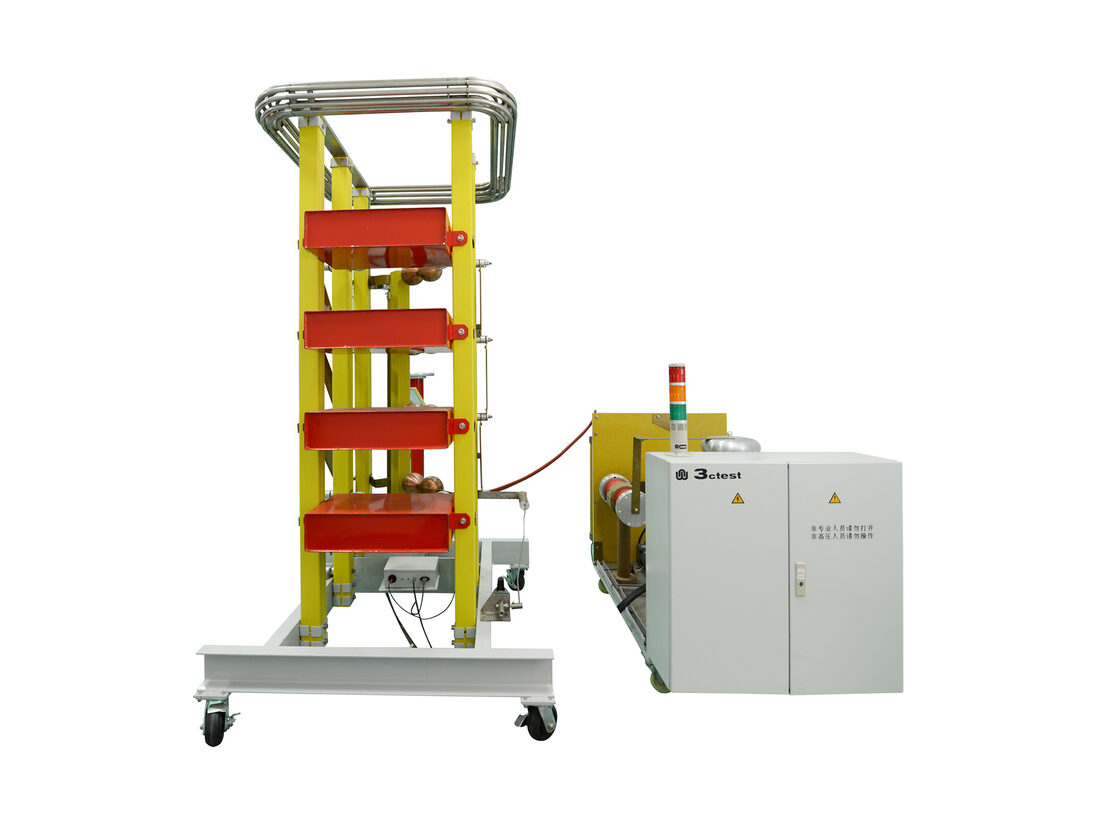

LVG系列冲击电压测试系统，结合瑞士Haefely 结构,适用于低电压等级的产品,双边不对称式充电,波头、波尾电阻可并联使用,波尾电阻之间装有放电间隙，用来提高同步放电性能,调波电阻为板形结构，无感绕法,所有同步放电球也可以均装在封闭的绝缘筒内，并不断地提供过滤空气。球隙不易受环境变化的影响，放电稳定；可产生1.2/50μs等多种波形。符合IEC60060-1,-2、IEC61010、GB311、GB/T16927.1-2011、GB/T16927.2-2011、GB/T116896.1-2011等相关标准。
1. 采用H型结构，美观大气；
2. 自动接地装置，安全可靠；
3. 采用同步放电球运动方式，球隙调整精度达0.1mm；
4. 采用铜半球，高压脉冲点火方式，放电同步率可达99%；
5. 配备可移动地盘，方便用户临时调整安装位置；
6. 电容冲击分压器，既是用来测量冲击输出峰值，又用来作为负载电容；
7. 调波电阻采用弹簧卡扣方式安装，不需要使用工具即可方便进行更换；
8. 每级之间预留安装踏板，方便设备安装及用户维护时平稳站立；
9. 操作方便灵活，可以集成较高的自动化控制。
- IEC 60060-1
- IEC 60060-2
- IEC 61010
- GB 311
- GB/T 116896.1
- GB/T 16927.1
- GB/T 16927.2
军工
航天航空项目 | 1.2/50μS电压波 |
输出峰值 | 最大400kV |
T1波前时间 | 1.2μS ±30% |
T2波尾时间 | 50μS ±20% |
反向过冲 | ＜20% |
电压极性 | 正/负，（自动切换） |
波形切换 | 自动切换 |
充电时间 | 10s~999s |
充电电压不稳定度 | 小于1% |
外部同步输入 | 50Hz |
触发方式 | 自动或手动，可单次触发 |
触发误动率 | 小于1% |
触发范围 | 100%额定充电电压 |
显示屏 | 10英寸TFT彩色触摸屏 |
测量显示精度 | 优于3% |
被试品残压 | ＜5kV |
电压测量 | 采用若阻尼冲击分压器 |
示波器 | TDS3012C，可选 |
绝缘强度 | ≤500V RMS（公共端COMMON对地参考PE） |
工作电源 | AC220V±10%，50/60Hz， |
环境温度 | -10-+40℃ |
相对湿度 | 35%-85%RH（无凝露） |
接地电阻 | 不大于0.5Ω |
结构形式 | 开放式结构，控制、本体分离 |
操作台 | 1.8M（长）*1.2M（高）*1M（宽） |
无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体、电源电压的波形为正弦波,波形畸变率<5% | |
标称总电压kV | 级数 | 总充电能量kJ | 脉冲电容nF | 总充电能量kJ | 脉冲电容nF |
100 | 1 | 2.5 | 500 | 5 | 1000 |
200 | 2 | 5.0 | 250 | 10 | 500 |
300 | 3 | 7.5 | 167 | 15 | 333 |
400 | 4 | 10.0 | 125 | 20 | 250 |
脉冲之间的最小时间差 | 30s | 40s | |||
发生器每级电容 | 1 x 0.50 μF/100 kV | 1 x 1 μF/100 kV | |||
