雷电是自然界三大自然灾害之一，时刻威胁着人身安全和财产安全，特别是电子设备发达的今天，特别容易受到直接或者间接雷电的袭击，造成仪器损毁、失效。冲击电流发生器是近十几年才发展起来的新型防雷产品测试设备，它能模拟雷电输出一个从几千安到上百千安的瞬时脉冲电流，通过对雷电能直接附着的区域或者对设备线路注入大电流，检验其在大电流通过时所产生的高压、高温、强电动力等电气和机械特性。
I类雷电电流试验系统可产生200kA的I类10/350us直接雷电波形和300kA的II类8/20us间接雷电波形，同时本套系统可通过不同的调波模块可以调试出满足航空标准及军用标准的直接雷电电流波形中的A分量和D分量，同时可扩展更多的其他波形，可用于防雷浪涌保护产品（SPD、GDT等），也可用于引雷产品（避雷针等）进行抗雷电测试，同时可用于风电、太阳能、以及军用产品（军用车辆、导弹、舰船、雷达、飞机等）的雷电直接效应测试。

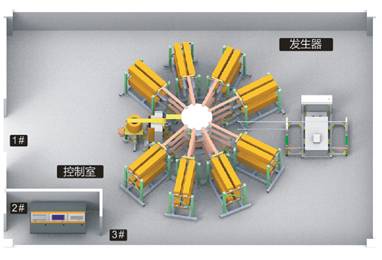

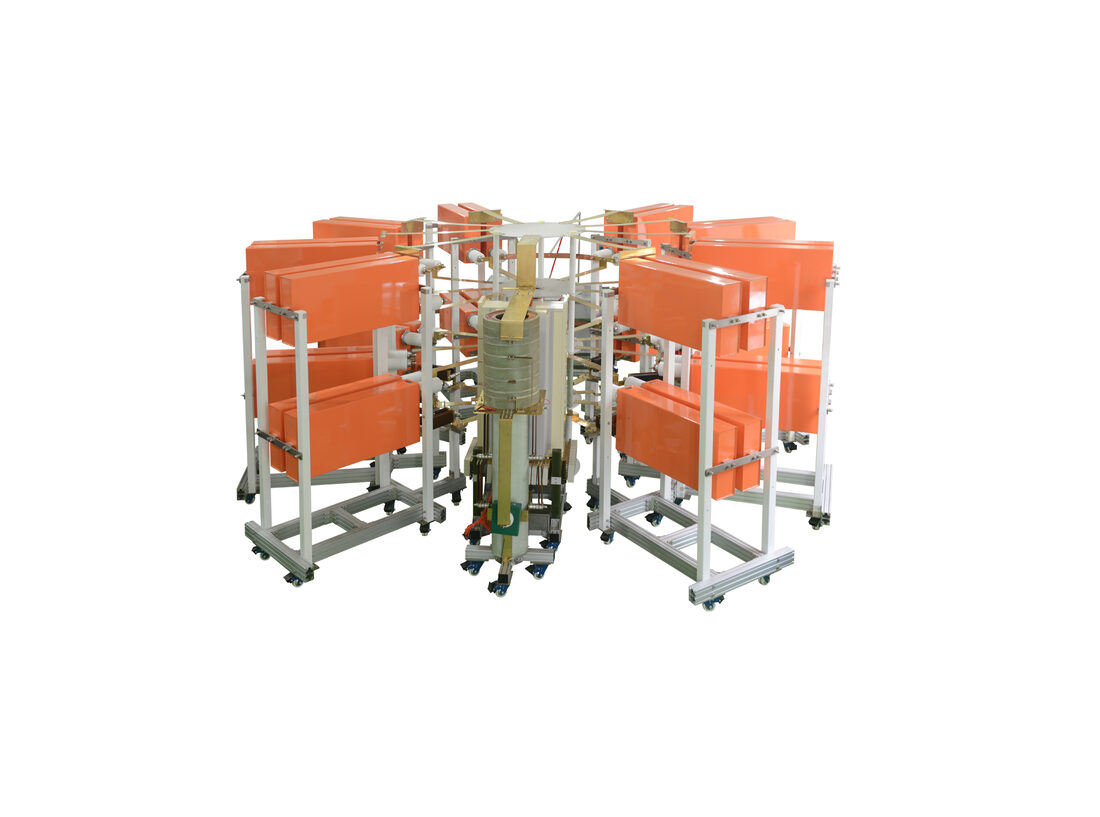

环形向心结构，并联充电，串联放电，固态元件自适应Crowbar开关：
输出波形图：

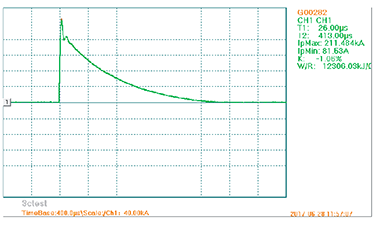

发生器实际测试200 kA的10 / 350μs波形

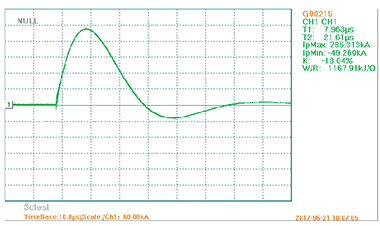

发生器实际测试300 kA的8 / 20μs波形
>采用双边对称充电方式，降低电容直流对地电压，减小电晕放电
>模块化的分组向心结构设计，减小回路电感量，提高放电同步性能
>固态电子式自适应Crowbar开关，提高了设备输出稳定性

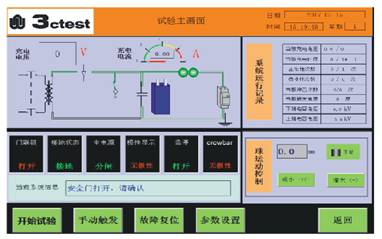

>15寸触摸屏操作，全自动控制系统，动态图形显示系统运行状态
>可实现正极性、负极性测试
>控制与本体之间使用光纤通讯
>最大可输出220kA的10/350us波形
>最大带负载能力可达15μH 30mΩ
- IEC 61400-24
- IEC 61643-1
- MIL-STD-464D
- RTCA/DO-160G
- SAE ARP5412
消费类电子
医疗设备
元器件
军工
航天航空波前时间 | <50μs |
波尾时间 | 350±10% |
传递电荷量 | 100AS±10% |
作用积分 | 10×106 A²s±30% |
输出峰值 | 200 kA±10%（10μH电感） |
充电电压 | <160 kV |
波形形成方式 | Crowbar放电回路 |
Crowbar电感 | 0～15μH |
Crowbar开关 | 自适应固体电子开关 |
主开关耐受电流 | 250kA500μs |
带负载能力 | 15μH 30mΩ |
波前时间 | 8μs±10% |
波尾时间 | 20±10% |
输出峰值 | 300 kA±10%（短路） |
充电电压 | <160 kV |
波形形成方式 | CRL放电 |
波前时间 | ＜35μs |
输出峰值 | 200 kA±10% |
作用积分 | 2×106 A²s±20% |
充电电压 | <130 kV |
波形形成方式 | Crowbar放电回路 |
Crowbar电感 | 0～5μH |
波前时间 | ＜20μs |
输出峰值 | 100 kA±10% |
作用积分 | 0.25×106 A²s±20% |
充电电压 | <100 kV |
波形形成方式 | Crowbar放电回路 |
Crowbar电感 | 0～5μH |
触发方式 | 球运动触发 |
使用电源 | 正负双边 |
额定工作电压 | 5～160kV |
充电极性 | 正或负 |
分流器 | 罗斯线圈 |
主电源 | AC220V 50Hz，100A |
控制电源 | AC220V，50Hz，10A |
冲击电流发生器LCG 300S | 输出波形：8/20μs±10% 输出峰值：±300kA（±10%） |
Crowbar开关CB 200 | 输出波形1：10/350μs 输出峰值： 最大220kA 输出波形2：A分量 输出峰值： 220kA（+10%） 输出波形3：D分量 输出峰值： 110kA（+10%） |
冲击电流控制系统MCS2000 | 10寸全彩色触摸屏 Fx3u PLC控制，光纤通讯 |
冲击测量分析系统MAS3000 | 示波器：泰克MDO3012 电流测量线圈：美国pearson 电脑：联想，19寸液晶屏 测量软件：MAS3000 通讯：光纤以太网 |
房间尺 | 12M（长）×10M（宽）×5M（高），共120平方米，设备与墙体附件最小距离不的低于1.5M。此尺寸为最小要求尺寸，根据条件房间应尽量预留更多空间，当测试产品体积较大，需要更大的空间。 |
观察窗 | 预留1扇观察，采用玻璃+屏蔽网，屏蔽网与墙体屏蔽连接且接地 |
门（实验室共3个门） | 1、在高压室与外部有一个大门（1#）用于在进入设备时安装设备用宽应在2M以上，高2M以上。 2、控制室对外部走廊的门（2#）采用带锁的安全门 3、高压室与控制室门（3#）是屏蔽门，开向应往控制室方向（便于在高压室内安装接地棒），其屏蔽层通过弹性接触片与墙体屏蔽层连接接地。 |
设备本体供电 | AC220V，50Hz，100A |
控制台供电 | AC220V，50Hz，10A |
接地 | 实验室应作单独接地系统，不能与配电接地共用，以免对其他设备产生影响，要求接地电阻小于0.5欧姆，地面可预留多个接地点，组成接地网。 |
地面 | 实验室地面建议采用环氧地坪处理 |
