产品概述
PSB-2000系列是一款高功率密度, 可编程的多量程输出的直流电源供应器。这个系列共有6个机型，其中包括1台加载机。其输出电压范围分别为80V及800V，而输出功率分别为400W及800W。多量程输出的功能允许在额定功率范围内提供较高电压和较大电流的灵活配置。PSB-2000系列可以串联或是并联的连接，以适用于更高电源输出范围的需求。PSB-2000系列提供三组预设功能键可储存经常使用的电压, 电流 和功率设定, 用户可以快速的调用；序列编程功能，可以透过计算机定义由一连串的电压和电流步进所组成的序列, 经由RS232C, USB接口或和选配的GPIB 接口去控制PSB-2000, 产生序列所定义的输出电源,，此功能常被运用来建立标准的测试流程，以验证待测物在操作条件快速变化时对特性的影响。

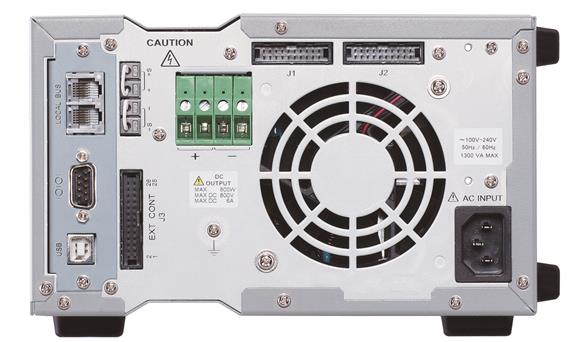

PSB-2000系列具有过电压及过电流保护，当保护被触发启动时，电源供应器的输出功能将被关闭，以保护待测物。当用来对电池充电时, Hi-Ω模式可以避免在充电过程中所产生的反向电流损坏电源供应器； PSB-2000 在背板所提供模拟监控与控制功能，可用来监控或控制其电源供应器的输出。PSB-2000的面板可以90度的旋转, 调整垂直或水平位置，达到理想的空间利用率。
产品特性
- 输出电压范围:80V/800V; 输出功率: 400W & 800W
- 90度面板旋转操作(机器可垂直或水平置放),节省桌面空间
- 多范围定功率输出设计
- 串并联操作(最多提供2台串联 或 4台并联)
- 透过用户接口可与PC进行联机,提供序列编程功能
- 三组预设立即键(可进行常用参数的面板设置)
- 标准使用PC联机接口: USB / RS-232 / 模拟控制接口
- 选配PC联机接口: GPIB
技术规格
快速选型
| 型号 | 电流 | 电压 | 功率 | 功能 | 通道数 | 标配接口 |
| PSB-2400L | 40A | 80V | 400W | 开关 | 1 | USB/RS232 |
| PSB-2800L | 80A | 80V | 800W | 开关 | 1 | USB/RS232 |
| PSB-2400L2 | 40A | 80V | 800W | 开关 | 2 | USB/RS232 |
| PSB-2400H | 3A | 800V | 400W | 开关 | 1 | USB/RS232 |
| PSB-2800H | 6A | 800V | 800W | 开关 | 1 | USB/RS232 |
| PSB-2800LS | 80A | 80V | 800W | 开关 | 1 | USB/RS232 |
| 详细规格 | ||||||
| PSB-2400L | PSB-2800L | PSB-2400L2 | PSB-2400H | PSB-2800H | PSB-2800LS | |
| 额定输出 | ||||||
| 电压 | 0~80V | 0~80V | 0~80V*2CH | 0~800V | 0~800V | 80V |
| 电流 | 0~40A | 0~80A | 0~40A*2CH | 0~3A | 0~6A | 80A |
| 功率 | 400W | 800W | 800W | 400W | 800W | 800W |
| 调节率(CV) | ||||||
| 负载 | 额定电压的0.01%±3mV | 额定电压的0.01%±30mV | N/A | |||
| 电源 | 额定电压的0.01%±2mV | 额定电压的0.01%±20mV | ||||
| 调节率(CC) | ||||||
| 负载 | 额定电流的0.02%±3mA | 额定电流的0.05%±15mA | N/A | |||
| 电源 | 额定电流的0.01%±2mA | 额定电流的0.05%±10mA | ||||
| 纹波&噪声(噪声带宽20MHz；纹波带宽1MHz) | ||||||
| CVp-p | 90mV | 150mV | 90mV | 250mV(仅限输出电压测量值大于额定电压的1%) | 300mV(仅限输出电压测量值大于额定电压的2%) | N/A |
| CV rms | 4mV | 6mV | 4mV | 20mV(当电流测量值＜2A)35mV(当电流测量值＞2A) | 25mV(当电流测量值＜2A)40mV(当电流测量值＞2A) | |
| CC rms | 30mA | 60mA | 30mA | 15mA | 20mA | |
| 编程精度 | ||||||
| 电压 | 设定值的0.1%±2位 | 设定值的0.1%±2位 | N/A | |||
| 电流 | 设定值的0.2%±2位 | 设定值的0.2%±2位 | ||||
| 功率 | ±10W | ±10W(仅限输出电压测量值大于额定电压的1%) | ||||
| 回读精度 | ||||||
| 电压 | 读值的0.2%±2位 | 读值的0.2%±2位 | N/A | |||
| 电流 | 读值的0.3%±2位 | 读值的0.3%±2位 | ||||
| 功率 | 读值的0.5%±5位 | 读值的0.5%±Vout×40mA | ||||
| 响应时间 | ||||||
| 上升时间(满载/空载) | 50ms | 200ms | N/A | |||
| 下降时间(满载) | 100ms | 500ms | ||||
| 下降时间(空载) | 500ms | 1000ms | ||||
| 负载瞬态恢复时间(负载改变50~100%) | 1ms | 7ms | ||||
| 编程分辨率 | ||||||
| 电压 | 10mV | 100mV | N/A | |||
| 电流 | 10mA | 10mA | ||||
| 功率 | 10W | 10W | ||||
| 测量分辨率 | ||||||
| 电压 | 10mV | 100mV | N/A | |||
| 电流 | 10mA | 10mA | ||||
| 功率 | 10W | 10W | ||||
| 串行和并行功能 | ||||||
| 通道数 | 1 | 1 | 2 | 1 | 1 | 仅PSB-2800L |
| 串行操作 | 最多两台 | 最多两台 | N/A | N/A | N/A | |
| 并行操作 | 最多四台 | 最多四台 | N/A | 最多两台 | 最多两台 | |
| 并行带加载机PSB-2800LS | N/A | 最多三台 | N/A | N/A | N/A | |
| 保护功能 | ||||||
| OVP(固定) | 当达到额定电压的110%时关闭输出 | 当输出电压超过额定电压的110%时关闭输出 | N/A | |||
| OVP(可调) | 工作时输出关闭；前面板设置范围：1V~84V | 前面板可预先调整范围：10V~840V | ||||
| OCP(固定) | 当达到额定电流的110%时关闭输出 | 当输出电流超过额定电流的110%时关闭输出 | ||||
| OCP(可调) | 工作时输出关闭；设置范围：1A~42A(适合84A) | 前面板可预先调整范围：0.1A~6.30A | ||||
| OHP | 超过散热器设计温度时关闭输出 | 在内部散热器温度超过设置值时关闭输出 | ||||
| 环境条件 | ||||||
| 工作温度 | 0℃~40℃ | N/A | ||||
| 存储温度 | -20℃~70℃ | |||||
| 工作湿度 | 30%~80%RH (无凝结) | |||||
| 存储湿度 | 30%~80%RH (无凝结) | |||||
| 其它 | ||||||
| 浪涌电流 | 35A Max | 70A Max | 70A Max | 35A Max | 70A Max | 70A Max |
| 功率损耗/因数 | 560VA/0.99 | 1120VA/0.99 | 1120VA/0.99 | 560VA/0.99 | 1120VA/0.99 | 1120VA/0.99 |
| 制冷方式 | 空气制冷，风扇马达 | |||||
| 电源 | 100VAC~240VAC，50/60Hz，单相 | |||||
| 接口(标配) | RS-232C/USB | |||||
| 接口(选配) | GPIB | |||||
| 模拟控制 | 有 | |||||
| 尺寸&重量 | ||||||
| 210(W) × 124(H) × 290(D)mm | ||||||
| 约5kg | 约7kg | 约7kg | 约5kg | 约6kg | 约7kg | |
标配与配件
使用手册 (CD) x 1
AC电源线x 1
外部控制接口 (26pin)
后面板输出端螺丝
后面板输出端保护盖
前面板输出端保护盖
GND 线
USB 线 (适用机型: PSB-2400L;PSB-2800L;PSB-2400L2;PSB-2400H;PSB-2800H)
局部总线 (适用机型: PSB-2400L;PSB-2800L;PSB-2400L2; PSB-2400H;PSB-2800H)
选配附件:
PSB-001 GPIB 卡
PSB-003 水平位置并行连接套件
套件包括: (PSB-007 连接套件,水平总线 x 2 , PSB-005 x1)
PSB-004 垂直位置并行连接套件
套件包括: (PSB-007 连接套件, 垂直总线x 2, PSB-005 x 1)
PSB-005 并行连接信号线
PSB-006 串行连接信号线
PSB-007 连接套件: 包括4个连接板, [M3x6]螺丝 x 4 ; [M3x8]螺丝 x 2
订购信息
PSB- 2400L (0~80V/ 0~40A / 400W) 多档位直流电源PSB-2800L (0~80V / 0~80A / 800W) 多档位直流电源
PSB-2400L2 (0~80V x 2 / 0~40A x 2 / 800W) 多档位直流电源
PSB-2400H (0~800V / 0~3A / 400W)多档位直流电源
PSB-2800H (0~800V / 0~6A / 800W) 多档位直流电源
PSB-2800LS 800W 加载机 仅用于扩展电流
