产品概述

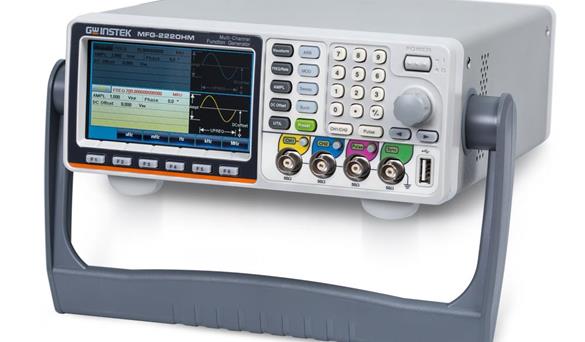

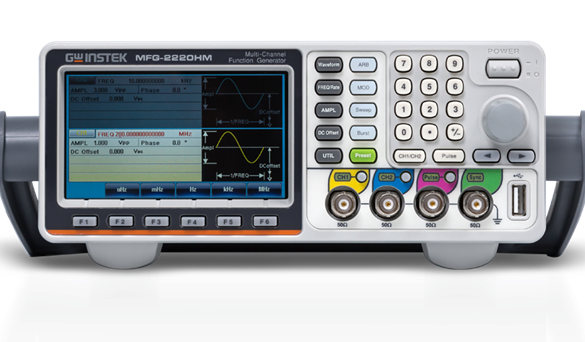

MFG-2220HM双通道任意波形信号发生器，包括了CH1与CH2为两个最高频率为200MHz的等性能双通道AFG(任意波形信号发生器)；脉冲信号发生器，频率可达25MHz；可以满足多种领域的教学与产业的应用。MFG-2220HM中的AFG通道可输出正弦波，方波，三角波..等一般常用波形。更有250MHz/s采样率、125MHz波形重复率、14位分辨率、16k点内存深度的"真实逐点输出”任意波形特性；部分型号具有AM/FM/PM/FSK/PWM调变、Sweep，Burst，Trigger，150MHz 频率计等的功能。可同步双通道的型号其CH1与CH2两个输出信号间可以产生同步、延迟、相加及通道耦和的相关性信号。25MHz的脉冲发生器为标准配备，可独立输出的脉冲发生器为一功能完整脉冲信号源，除一般脉冲宽度可调外，其上升/下降时间(Leading and Trailing Edge Time)可调，可当作触发信号的应用。
MFG-2220HM的AFG搭配AWES(Arbitrary Waveform Editing Software)任意波形编辑PC端软件，用户可以简单的快速编辑任意波形。DWR (Direct Waveform Reconstruction)直接波形重现的能力，让使用者可以搭配固纬多数的GDS系列数字示波器撷取波形并加载任意波形发生器，达到波形记录及重建的功能。使用者更可以通过内建的66种波形进行任意编辑，整段或分段输出。
MFG-2220HM可提供不同产业所需要的各种特殊双通道波型，IQ调变信号，低频震动仿真，汽车传感器信号仿真，AM，FM等广播信号，PWM马达或风扇控制信号，脉波同步信号，脉冲噪声，音频电路或装置如扬声器的测试，适用于多种领域，在科学研究，教育，研发，生产和品管等各阶段的应用。
MFG-2220HM操作视频产品特性
- 两个等性能同步双通道可达200MHz
- 并有多种“通道间相加、耦合、追踪、相位差等相关性”功能
- 提供全功能脉冲信号发生器（频率可达25MHz，上升/下降时间10ns~400us可调，脉宽可调最低20ns)
- "真实逐点输出"的任意波功能,取样率高达250MSa/s
- 125MHz波形重复率，分辨率14位，内存长度16k点
- 150MHz带宽/8位的频率计数器
- 多种调变功能：AM、FM、PM、ASK、FSK、PSK、SUM和PWM

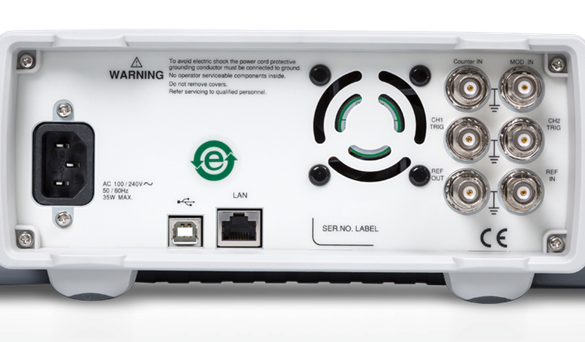

- 接口：USB Host/ USB Device/ LAN
- 4.3" TFT 彩色显示
技术规格
| 通道1 | 通道2 | |||
| 波形 | 正弦波，方波，三角波，脉冲波，斜波，ARB | |||
| 任意波功能 | ||||
| 采样率 | 250MSa/s | |||
| 重复率 | 125MHz | |||
| 波形长度 | 16k points | |||
| 振幅分辨率 | 14 bits | |||
| 抖动(Period to Period) | 500ps | |||
| 最小上升/下降时间 | 6ns | |||
| 非易失性存储器 | 64 | |||
| 频率特性 | ||||
| 正弦波 | 200MHz | |||
| 方波 | 60MHz | |||
| 三角波，斜波 | 5MHz | |||
| 分辨率 | 1uHz | |||
| 精度 | ±20 ppm | |||
| 老化率 | ±3 ppm, 每年 | |||
| 输出特性 | ||||
| 振幅 | ||||
| 范围 | 1 mVpp ~ 10 Vpp ≤20MHz 1 mVpp ~ 5 Vpp ≤70MHz 1 mVpp ~ 2Vpp ≤120MHz 1 mVpp ~ 1 Vpp ≤200MHz |
|||
| 精度 | 设定值的± 1% ±1 mVpp (1 kHz正弦波/接 50Ω负载,>10mVpp , DC偏压设置 0V) |
|||
| 分辨率 | 0.1 mV 或 4 digits | |||
| 单位 | Vpp、Vrms、dBm | |||
| 平坦度 | ±0.1 dB ≤10MHz ±0.2 dB ≤60MHz ±1 dB ≤100MHz ±1.5 dB ≤160MHz ±3 dB ≤200MHz (sinewave relative to 1 kHz/接 50Ω负载 ) |
|||
| 偏压 | ||||
| 范围 | ±5 Vpk ac +dc (接50Ω负载) ±10Vpk ac +dc (开路) |
|||
| 精度 | 设定值的1% + 5 mV+ 0.5%振幅(接50Ω负载 ) | |||
| 正弦波特性 | ||||
| 谐波失真 | –60 dBc DC～200KHz, Ampl＞0.1 Vpp –55 dBc 200KHz～1 MHz, Ampl＞0.1 Vpp –45 dBc 1MHz～10 MHz, Ampl＞0.1 Vpp –35 dBc 10MHz～30 MHz, Ampl＞0.1 Vpp –30dBc 30MHz～200 MHz, Ampl＞0.1 Vpp |
|||
| 非谐波杂散 | 典型值 (0dBmt) <10MHz: ≤-65dBc > 10MHz: ≤-65dBc+6dB/octave |
|||
| 相位噪声 | 典型值 (0dBm,10KHz offset) 10MHz: ≤-115dBc/Hz |
|||
| THD | <0.1%(10Hz - 100KHz), Ampl＞0.1 Vpp | |||
| 方波特性 | ||||
| 上升/下降时间 | ≤6ns 最大输出. (接 50Ω负载) |
|||
| 过激 | < 5% | |||
| 不对称 | 1% 周期+5 ns | |||
| 可调占空比 | ≤50MHz 0.01% ~ 99.99%, (受当前频率设置的限制) | |||
| 抖动(rms) | 500pS | |||
| 脉冲特性 | ||||
| 上升/下降时间 | ≥6ns | |||
| 周期 | 25ns to 1000000s | |||
| 脉冲宽度 | ≥10ns | |||
| 过激 | <5% | |||
| 可调占空比 | _ | |||
| 抖动(rms) | ≤5MHz: 2ppm+500ps >5MHz: 500ps |
|||
| 斜波特性 | ||||
| 线性度 | ＜ 0.1% 峰值输出 | |||
| 对称性 | 0% ~100%(0.1% 分辨率) | |||
| AM 调制 | ||||
| 载波波形 | 正弦波，方波，三角波，脉冲波，斜波，ARB | |||
| 调制波形 | 正弦波，方波，三角波 ，上/下斜波 | |||
| 调制频率 | 2 mHz~50KHz (Int) DC ~ 50KHz (Ext) |
|||
| 深度 | 0% ~ 120.0% | |||
| 信号来源 | 内部 / 外部 | |||
| FM 调制 | ||||
| 载波波形 | 正弦波，方波，三角波，斜波 | |||
| 调制波形 | 正弦波，方波，三角波，上/下斜波 | |||
| 调制频率 | 2 mHz ~ 50KHz (Int)；DC ~ 50KHz (Ext) | |||
| 频率偏移 | DC~ 0.5*最大频率 | |||
| 信号来源 | 内部 /外部 | |||
| PM 调制 | ||||
| 载波波形 | 正弦波，方波，三角波，斜波 | |||
| 调制波形 | 正弦波，方波，三角波，上/下斜波 | |||
| 调制频率 | 2 mHz ~ 50KHz (Int)；DC ~ 50KHz (Ext) | |||
| 相位偏移 | 0°~360° | |||
| 信号来源 | 内部/ 外部 | |||
| PWM 调制 | ||||
| 载波波形 | 脉冲波 | |||
| 调制波形 | 正弦波，方波，三角波，上/下斜波 | |||
| 调制频率 | 2 mHz ~50KHz (Int); DC ~ 50KHz (Ext) | |||
| 宽度深度 | 0%~100.0% | |||
| 信号来源 | 内部/ 外部 | |||
| SUM 调制 | ||||
| 载波波形 | 正弦波，方波，三角波，脉冲波，斜波，噪音 | |||
| 调制波形 | 正弦波，方波，三角波，上/下斜波 | |||
| 调制频率 | 2 mHz ~ 50KHz (Int); DC~ 50KHz (Ext) | |||
| 宽度深度 | 0%~100.0% | |||
| 信号来源 | 内部 / 外部 | |||
| SWEEP | ||||
| 波形 | 正弦波，方波，三角波，斜波 | |||
| 类型 | 线性或对数 | |||
| 起始/终止频率 | 1uHz ~最大频率 | |||
| 扫描时间 | 1 ms ~ 500 s | |||
| 扫描方向 | 上或下 | |||
| 信号来源 | 内部 / 外部/手动 | |||
| BURST | ||||
| 波形 | 正弦波，方波，三角波，斜波，ARB | |||
| 频率 | 1uHz~100MHz | |||
| 脉冲计数 | 1 ~ 1000000 循环或无限,门控 | |||
| 起始/终止相位 | 0° ~ +360.0° | |||
| 内部周期 | 1 ms ~ 500 s | |||
| 门控来源 | 外部触发 | |||
| 触发来源 | 单词，外部，内部 | |||
| 触发延迟(N-Cycle, Infinite) | 0 ns ~ 100s | |||
| FSK | ||||
| 载波波形 | 正弦波，方波，三角波，脉冲波，斜波 | |||
| 调制波形 | 50% 方波占空比 | |||
| 内部频率 | 2 mHz ~ 1 MHz | |||
| 调频范围 | 1uHz ~最大频率 | |||
| 信号来源 | 内部 / 外部 | |||
| ASK | ||||
| 载波波形 | 正弦波，方波，三角波，脉冲波，斜波 | |||
| 调制波形 | 50% 方波占空比 | |||
| 内部频率 | 2 mHz~1 MHz | |||
| 振幅范围 | 1mVpp~ 10Vpp | |||
| 信号来源 | 内部/ 外部 | |||
| PSK | ||||
| 载波波形 | 正弦波，方波，三角波，脉冲波，斜波 | |||
| 调制波形 | 50% 方波占空比 | |||
| 内部频率 | 2 mHz ~ 1 MHz | |||
| 相位范围 | 0°~360° | |||
| 信号来源 | 内部/外部 | |||
| 其他调制 | _ | |||
| 频率计数器 | ||||
| 范围 | 5Hz~ 150MHz | |||
| 分辨率 | 8 位/s | |||
| 灵敏度 | 35mVrms-30Vrms(5Hz ~ 150MHz) | |||
| 参考输出 | ||||
| 输出电压 | 3.3 Vp-p 方波 | |||
| 输出阻抗 | 50Ω, AC 耦合 | |||
| 输出频率 | 26.8436MHz | |||
| 参考输入 | ||||
| 输入电压 | 0.5Vp-p ~ 5Vp-p | |||
| 输入阻抗 | 1kΩ, 不平衡, AC 耦合 | |||
| 输入频率 | 26.8436MHz ± 10Hz | |||
| 波形 | 正弦波或方波 (50±5% duty) | |||
| 外部调制输入 | ||||
| 类型 | AM, FM, PM,PWM, SUM | |||
| 电压范围 | ± 5V满量程 | |||
| 输入阻抗 | 10kΩ | |||
| 频率 | DC - 50kHz | |||
| 外部触发输入 | ||||
| 类型 | FSK, 丛发, 扫描 | |||
| 输入电平 | TTL兼容 | |||
| 斜度 | 上升或下降 (可选) | |||
| 脉冲宽度 | >100ns | |||
| 输入频率 | DC - 1MHz | |||
| 触发输出 | ||||
| 类型 | 丛发,扫描 | |||
| 输入电平 | TTL 兼容 | |||
| 坡度 | 上升或下降 (可选) | |||
| 脉冲宽度 | >100ns | |||
| 脉冲发生器 | Y | |||
| 保存/调取 | 10组设定存储 | |||
| 接口 | USB Devies,LAN,USB HOST | |||
| 显示 | 4.3 TFT | |||
| 一般规格 | ||||
| 电源 | AC100～240V , 50～60Hz | |||
| 消耗功率 | 35W | |||
| 操作环境 | 符合规格的温度 : 18 ~ 28∘C 操作温度 : 0 ~ 40∘C 相对湿度: ≤ 80%, 0 ~ 40°C; ≤ 70%, 35 ~ 40°C 安装类别： CAT Ⅱ |
|||
| 工作高度 | 2000 米 | |||
| 存储温度 | -10 ~ 70∘C,湿度: ≤70% | |||
| 尺寸 (WxHxD) | 266(W)×107(H)×293(D) mm | |||
| 重量 | 约2.5 kg | |||
标配与配件
| 配件 | GTL-110× 2, 使用说明书×1, 电源线×1 | |||||
