产品概述

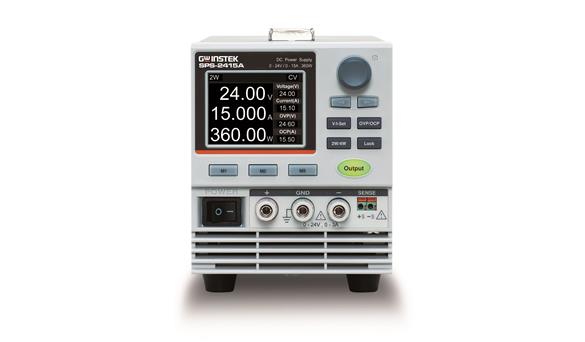

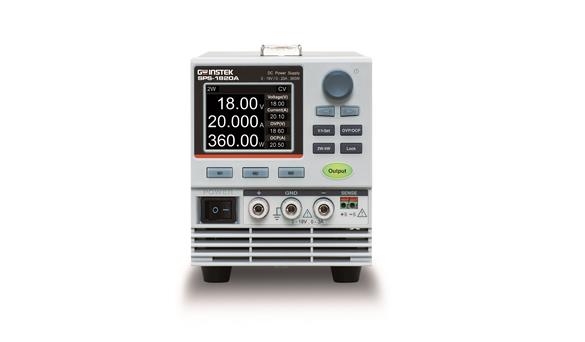

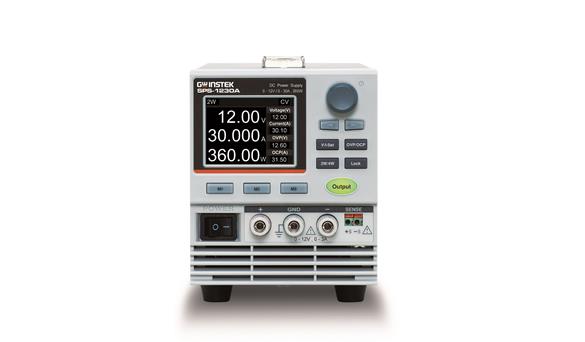

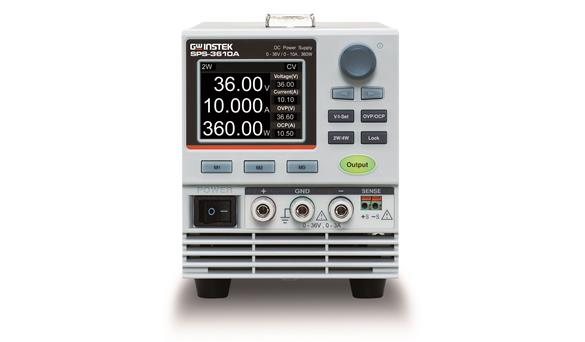

SPS-A系列为新一代开关直流电源，基于原有SPS系列基础上全面升级，提供五款机型:SPS-1230A,1820A,2415A,3610A,606A。全系列采用编码式数字旋钮与2.4寸TFTLCD彩色显示屏，操作更直观，控制精度更高。为提升测量精度，SPS-A系列具备 Remote Sensing与2W/4W 测量切换，可有效补偿线路压降，确保负载端电压更精准。内建OVP、OCP、OTP等多重保护功能，异常情况下可及时响应，保障设备与待测物安全。
在操作便捷性方面，产品提供三组参数存储调用、开机默认设定、面板锁定等功能，并具备10mV/10mA设定分辨率与1mV/1mA回读分辨率，满足精密测试需求。SPS-A系列还支持GRA-449-J/E机架安装配件，并提供输出On/Off控制键，提升整体使用效率与操作安全性。
产品特性
- 采用数字旋钮，可精准调整数值
- 具备Remote Sensing 功能
- 提供2W/4W切换功能
- 具备 OVP,OCP,OTP功能
- 三组参数存储/调用，一组开机状态设定
- 设定分辨率:10 mV/10 mA
- 回读分辨率:1 mV/1 mA
- 输出On/ff控制
- 面板锁定功能(Lock)防止误操作
- 具备控制I/O功能
- 支持GRA-449-J/E机架安装
- 采用2.4寸TFT液晶显示屏
技术规格
| 规格 | ||||||||
| SPS-1230A | SPS-1820A | SPS-2415A | SPS-3610A | SPS-606A | ||||
| 输出额定值 | ||||||||
| 总通道数 | 1 | |||||||
| 电压 / 电流范围 | 0 V to 12 V / 0 A to 30 A | 0 V to 18 V / 0 A to 20 A | 0 V to 24 V / 0 A to 15 A | 0 V to 36 V / 0 A to 10 A | 0 V to 60 V / 0 A to 6 A | |||
| 总功率 | 360 W | |||||||
| 定电压工作模式 | ||||||||
| 电源调整率 *1 | ≤ 5 mV | |||||||
| 负载调整率 *2 | ≤ 5 mV | |||||||
| 纹波&噪声 (5 Hz to 1 MHz) *3 | ≤ 5 mVrms | |||||||
| 最大Remote Sensing补偿电压 | 0.5 V | |||||||
| 上升时间 *4 | < 150 ms | |||||||
| 下降时间 *5 | < 150 ms ( > 10 % rating load) | |||||||
| 恢复时间 *6 | ≤ 500 µs (50 % to 100% load change) | |||||||
| 设定范围 | 0 V to 12.50 V | 0 V to 18.50 V | 0 V to 24.50 V | 0 V to 36.50 V | 0 V to 60.50 V | |||
| 温度系数 | ≤ 100 ppm/°C | |||||||
| 定电流工作模式 | ||||||||
| 电源调整率 *1 | ≤ 3 mA | |||||||
| 负载调整率 *7 | ≤ 10 mA | |||||||
| 纹波&噪声 | ≤ 30 mArms | ≤ 10 mArms | ≤ 10 mArms | ≤ 5 mArms | ≤ 3 mArms | |||
| 设定范围 | 0 A to 30.10 A | 0 A to 20.10 A | 0 A to 15.10 A | 0 A to 10.10 A | 0 A to 6.10 A | |||
| 分辨率 | ||||||||
| 电压 | 设定值 | 10 mV(≦ 36 V) ; 20 mV(> 36 V) | ||||||
| 回读值 | 10 mV | |||||||
| 电流 | 设定值 | 10 mA | ||||||
| 回读值 | 2 mA | 2 mA | 1 mA | 1 mA | 1 mA | |||
| METER | ||||||||
| 满量程 | 设定值 | 12.50 V / 30.10 A | 18.50 V / 20.10 A | 24.50 V / 15.10 A | 36.50 V / 10.10 A | 60.50 V / 6.10 A | ||
| 回读值 | 12.50 V / 30.100 A | 18.50 V / 20.100 A | 24.50 V / 15.100 A | 36.50 V / 10.100 A | 60.50 V / 6.100 A | |||
| 编程分辨率 | 电压 / 电流 | 4 digits / 4 digits | ||||||
| 回读分辨率 | 电压 / 电流 | 4 digits / 5 digits | ||||||
| 设定精度 | 电压 | ± (0.1 % of reading + 30 mV) (≦ 36V) / ± (0.1 % of reading + 60 mV) (> 36V) | ||||||
| 电流 | ± (0.5 % of reading + 30 mA) | |||||||
| 回读精度 | 电压 | ± (0.1 % of reading + 30 mV) (≦ 36V) / ± (0.1 % of reading + 60 mV) (> 36V) | ||||||
| 电流 | ± (0.5 % of reading + 30 mA) | |||||||
| 保护 | ||||||||
| OVP | 量程 | 5 % to 105 % of rate output voltage | ||||||
| 设定精度 | ± (1 % of setting + 0.5 V) | |||||||
| 分辨率 | 0.1 V | |||||||
| OCP | 量程 | 5 % to 105 % of rate output voltage | ||||||
| 设定精度 | ± (1 % of setting + 0.3 A) | |||||||
| 分辨率 | 0.1 A | |||||||
| 绝缘电阻 | 机壳与端子之间 : 20 MΩ or above (DC 500V) | |||||||
| 机壳与直流电源线之间: 30 MΩ or above (DC 500V) | ||||||||
| 高级功能 | ||||||||
| 状态信号输出 | 输出ON/OFF状态 | 输出开启时导通 | ||||||
| CV 状态 | CV 工作时导通 | |||||||
| CC 状态 | CC 工作时导通 | |||||||
| ALM 状态 | 警报触发时导通 | |||||||
| PWR ON 状态 | 电源开启时导通 | |||||||
| 通用技术规格 | ||||||||
| 显示 | 2.4-inch TFT LCD | |||||||
| 接口 | Remote I/O | |||||||
| 工作环境 | 室内使用,海拔: ≤ 2000 m; 环境温度: 0 °C to 40 °C / 相对湿度: ≤ 80 %; 安装类别: II / 污染等级: 2 | |||||||
| 储存环境 | 温度: -10 ˚C to 70 ˚C, 湿度: ≤ 70 % | |||||||
| 电源输入 | AC 115 V/230 V ± 15 %, 50 Hz or 60 Hz | |||||||
| 功耗 | 900 VA | |||||||
| 尺寸 & 重量 | 107 mm x 124 mm x 363 mm (W x H x D), Approx. 3.6 kg | |||||||
| 备注: | ||||||||
| *1. 在输入电压 97 Vac～133Vac 或195 Vac～265Vac范围内，负载固定条件下。 | ||||||||
| *2. 从空载到满载，输入电压固定。在前端输出端子处测量。 | ||||||||
| *3. 测量频率带宽为 5 Hz至 1 MHz。 | ||||||||
| *4. 在额定阻性负载条件下，从额定输出电压的 10% 至 90%。 | ||||||||
| *5. 在额定阻性负载条件下，从额定输出电压的 90% 降至 10%。 | ||||||||
| *6. 当负载电流从额定输出电流的 50% 跃变至 100% 时，输出电压恢复至额定输出值的0.1% + 10 mV范围内所需的时间。 | ||||||||
| *7. 负载电压变化量等于额定单元电压，输入电压固定。 |
标配与配件
标配：电源线x1，装箱单x1，测试线GTL-105Ax1
选配：GTL-105A 测试线，U型转鳄鱼夹测试线，最大电流3A，长度1000mm
GTL-201A 接地线，香蕉头转香蕉头，欧式端子，长度200mm
GTL-203A 测试线，香蕉头转鳄鱼夹，欧式端子，最大电流3A，长度1000mm
GTL-204A 测试线，香蕉头转鳄鱼夹，欧式端子，最大电流10A，长度1000mm
GRA-441-J 机架安装套件(JIS)
GRA-441-E 机架安装套件(EIA)
订购信息
|
Model |
V / I |
Total Power |
|
SPS-1230A |
12 V / 30 A |
360 W |
|
SPS-1820A |
18 V / 20 A |
|
|
SPS-2415A |
24 V / 15 A |
|
|
SPS-3610A |
36 V / 10 A |
|
|
SPS-606A |
60 V / 6 A |
