规格参数
产品概述

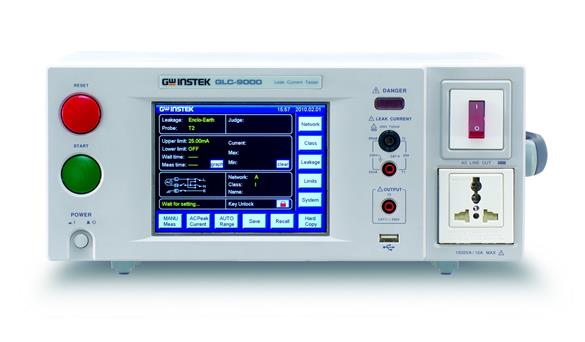

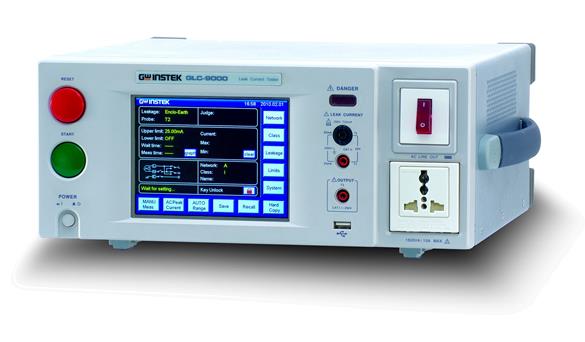

泄漏电流测试仪GLC-9000，是一款适用于医疗电子及一般电子产品之泄漏电流(接触电流、保护导体电流)测量的仪器。内部提供9种测量网络(MD或Network)，模拟在测试待测物(医疗电子及一般电子相关产品)泄漏电流时的人体阻抗，以确认待测物之泄漏电流是否符合相关国家安全标准要求(IEC、UL、JIS...等)之限定范围。为了提供便捷的操作环境，GLC-9000配备了大型彩色TFT(5.6″)触控式LCD，使用者只需触碰屏幕上所显示项目即可进行操作设定，让操作更加方便。并且，大尺寸的显示屏可同时呈现所设定之参数及测量结果，提供较好的观测效果。除此之外，GLC-9000内建了50组参照IEC 60990规范所设定的测试条件，可供一般电子相关产品测试时调取使用；另外，还提供了30组的空白记忆组，供用户自行定义记忆组名称和测试条件，缩减了测试设定的时间。
另外，GLC-9000还提供电表模式, 可通过面板上的测试端子(T1、T2)来测量电压和电流，与一般的数字电表相同；另外，在电压测量的同时，还提供“安全极低电压(SELV)”的设定和侦测，以确保测量点间电压值在安全范围内。丰富而实用的标准通讯接口，符合了用户在仪器控制、数据存取…等方面对于节省成本以及便捷性的需求。
拥有如此丰富特点的泄漏电流测试仪——GLC-9000，相信是您在特定相关电子产品——医疗电子及一般电子产品(特别是医疗电子相关产品)检测上，让您的电子产品符合相关国家安全标准要求。
产品特性
- 5.6″彩色TFT触控式屏幕
- 9种人体阻抗模拟网络(MD)
- 符合医疗电子及一般电子产品之泄漏电流测试
- 50组预设测试条件，符合IEC 60990对一般电子产品的测试要求
- 30组空白记忆组供使用者自行定义测试条件
- 8种泄漏电流模式
- 电表测量模式，包括安全极低电压(SELV)功能
- PASS/FAIL上/下限设定
- 4种泄漏电流测量模式：DC/AC/AC+DC/AC Peak

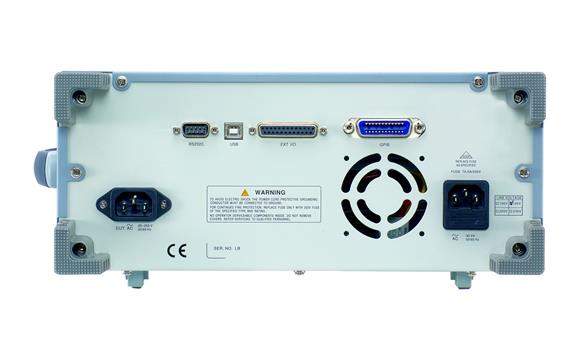

- 丰富而实用的标准通讯接口：RS-232C、GPIB、USB(Device)、Remote I/O
技术规格
快速选型
| 型号 | 测量网络 | ||||
| GLC-9000 | MD-A:IEC60990/60995 | MD-B:IEC60990/60950 | MD-C:IEC60990/60598 | MD-D:IEC60335-1/UL1563 | MD-E:JIS B8561/UL2601-1 |
| MD-F:IEC60601-1/UL2601-1 | MD-G:UL554NP/1310 | MD-H:general application | MD-I:JIS B8561/UL554NP |
| 详细规格 | |||||
| 档位 | 范围 | 解析度 | 准确度 | ||
| 直流 | |||||
| 25.00mA | 5.00mA~25.00mA | 10uA | ±(0.2%读值+3位数) | ||
| 5.000mA | 0.500mA~5.000mA | 1uA | ±(0.2%读值+3位数) | ||
| 500.0uA | 50.0uA~500.0uA | 0.1uA | ±1.0%满刻度 | ||
| 50.00uA | 4.00uA~50.00uA | 0.01uA | ±1.0%满刻度 | ||
| 交流/交流+直流 | |||||
| 10Hz<f≦100kHz | 100kHz<f≦1MHz | ||||
| 25.00mA | 5.00mA~25.00mA | 10uA | ±(2.0%读值+6位数) | ±(2.0%读值+10位数) | |
| 5.000mA | 0.500mA~5.000mA | 1uA | ±(2.0%读值+6位数) | ±(2.0%读值+10位数) | |
| 500.0uA | 50.0uA~500.0uA | 0.1uA | ±(2.0%读值+6位数) | ±(2.0%读值+10位数) | |
| 50.00uA | 4.00uA~50.00uA | 0.01uA | ±2.0%满刻度 | ±2.0%满刻度 | |
| 交流峰值 | |||||
| 20Hz<f≦1kHz | 1kHz<f≦10kHz | ||||
| 75.00mA | 10.00mA~75.00mA | 100uA | ±(2.0%读值+2位数) | ±(5.0%读值+10位数) | |
| 10.00mA | 1.000mA~10.00mA | 10uA | ±(2.0%读值+2位数) | ±(5.0%读值+10位数) | |
| 1.000mA | 500uA~1.000mA | 1uA | ±2.5%满刻度 | ±5.0%满刻度 | |
| 500.0uA | 40.00uA~500.0uA | 0.1uA | ±4.0%满刻度 | ±5.0%满刻度 | |
| 待测物 | |||||
| 电压量程 | 300V | 85V ~ 300V | 0.1V | ±(2.0%读值+10位数) | |
| 电流量程 | 10A | 0.5A ~ 10A | 0.1A | ±(2.0%读值+5位数) | |
| 电表模式 | |||||
| AC/DC | 10.0~300.0V | 0.1V | ±(3%读值+2V) | ||
| AC+DC | 10.0~300.0V | 0.1V | ±(3%读值+2V) | ||
| AC Peck | 15.0~430.0V | 0.1V | ±(3%读值+2V) | ||
| 通讯接口 | |||||
| RS-232C/GPIB/EXT I/O/USB Device/USB Host | |||||
| 使用电源 | |||||
| GLC-9000：AC 100V/120V/220V/230V±10%，50/60Hz；EUT:85V～250V，50/60Hz | |||||
| 尺寸&重量 | |||||
| 330 (W) x 150 (H) x 350 (D) mm,约5公斤 | |||||
标配与配件
标配附件
使用手冊 x1，电源线 x2，测试棒 GTL-117A x2，鳄鱼夹x4(红x2，黑x2)，金属片x1
选购附件
GTL-246 USB连接线
订购信息
GLC-9000 泄露电流测试仪
标配附件
使用手冊 x1，电源线 x2，测试棒 GTL-117A x2，鳄鱼夹x4(红x2，黑x2)，金属片x1
选购附件
GTL-246 USB连接线
