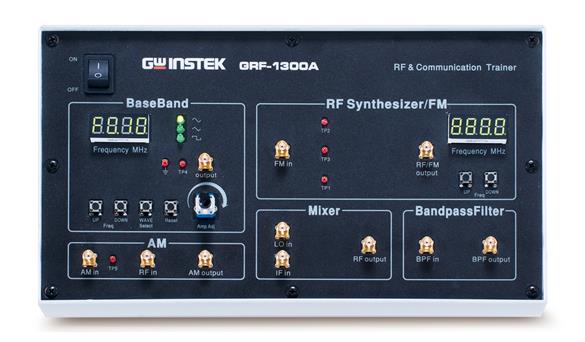

GRF-1300A是一套设计精良, 能产生3MHz的基带信号和高达900MHz的载波信号, 同时也能实现调幅、调频功能的射频电路实验系统。这套实验系统能满足一般射频课程中验证性实验科目的需要。GRF-1300A主要由三个模块组成，分别为：Base band模块、RF Synthesizer/FM模块和AM模块。
Base band模块能够模拟产生基带信号，可提供Sine波、Square波、Triangle波三种波形，输出频率和幅度可调。实验过程中三种波形可以任意切换，以便满足不同实验对不同信号的要求。

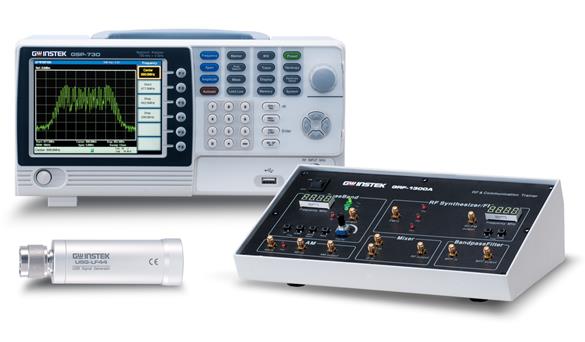

RF Synthesizer/FM模块是一个射频综合器用于产生频率可调的载波信号，同时也可以起到频率调制的作用。这个模块可以说是射频电路学习中的重点，这部分的理论验证实验，在后面的章节会重点介绍。用此模块与Base band模块配合使用可产生调频波，可用频谱仪GSP-730来观察测量调频波的各种特性。
AM模块和Base band模块配合使用能进行幅度调制实验，可用频谱仪GSP-730来观察测量调幅波的特性。
本实验系统可通过USB接口和电脑通讯，可用指令控制电路的开闭，组成通讯纠错实验项目。学生能透过各种实验现象探究其本质，加深学生对射频电路各个部分的理解，这就好比化整为零，各个击破，达到把理论知识细化的目的。
本实验系统集合了信号发生、调频调幅、通信等多种功能，通过各模块的连接能组成多个射频电路实验项目。具体实验部分，我们会在后面章节重点介绍。
GRF-1300A射频通讯实验系统从音频信号的产生到载波的调制，都考虑到了射频电路理论知识的困难之处，有重点的研究这些理论并设置实验项目，能使学生更容易理解这些理论知识，并增加学生对射频电路的学习兴趣。
| 规格 | |
| Base Band | |
| Waveforms | Sine, Square, Triangle |
| Frequency Range | 0.1~3MHz (Triangle-0.1~1MHz) Step:10KHz |
| Amplitude | ≥1.5Vpp≥0.75 Vpp(50 ohm) |
| Harmonics Distortion | ≤-30dBc |
| RF/FM Analysis | |
| Frequency Accuracy | ±0.15MHz |
| Adjustable Range | ≥45MHz (870M~920M) Step:1MHz |
| Power Range | ≥-15dBm |
| FM调制 | |
| Max Frequency Deviation | >3MHz |
| AM调制 | |
| Peak Difference | ≥-18dBm |
| 混频 | |
| LO+IF | ≥-35dBm |
| LO-IF | ≥-35dBm |
| 调整信号混频输出 | |
| ≥-60dBm | |
| 带通滤波器 | |
| 中心频率：2.4GHz | 带宽：±20MHz |
| 通讯 | |
| 能用指令控制电路的开闭，可做通讯纠错实验 | |
