产品概述

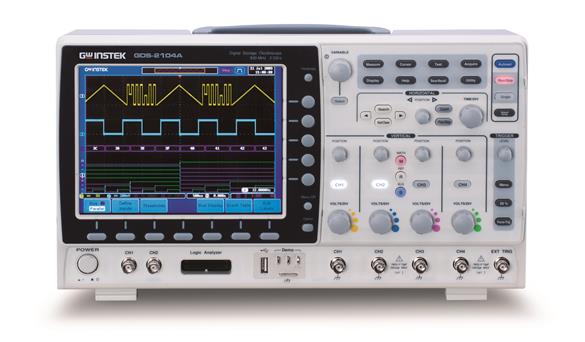

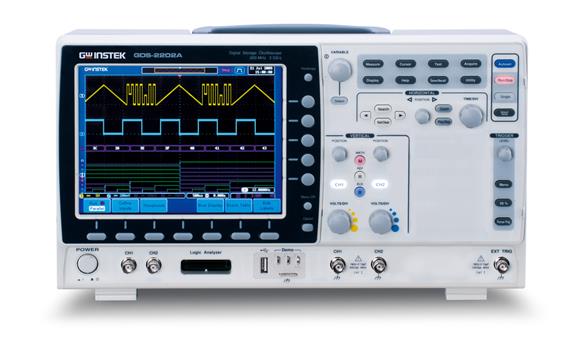

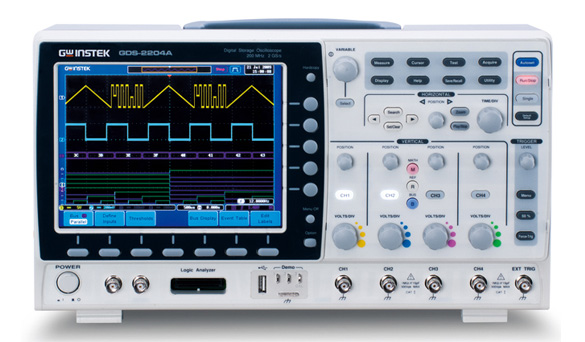

GDS-2000A系列数字存储示波器体现了一种高价值的设计构思，包括2GSa/s采样率、2M记录长度、2/4输入通道、超大彩色LCD显示屏以及VPO (Visual Persistence Oscilloscope)技术，80,000wfms/s的更新率可以快速完成波形捕获和处理。
GDS-2000A系列示波器具有300MHz、200MHz、100MHz和70MHz四种带宽，2和4组输入通道，整个系列涵盖8种机型。2M记录长度不仅支持长时间的波形存储，也对后期分析提供了充足的数据支持。波形获取设计和先进的VPO波形处理技术，以每秒80,000次的高速波形更新率，极大提高了GDS-2000A系列波形显示的速度和品质。
丰富的扩展功能设计，可构成五合一多功能测试平台

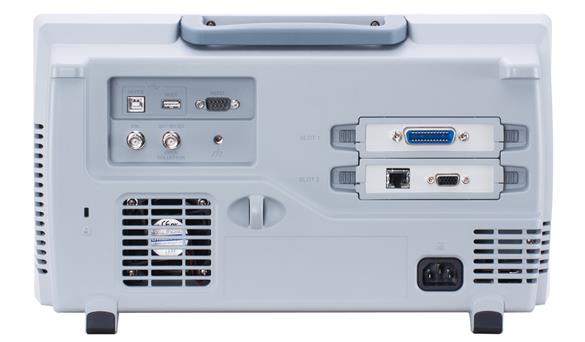

选配的逻辑分析仪通过逻辑触发捕获信号，使逻辑波形和模拟波形显示在同一个屏幕上，方便比较和时间分析。在后面板插入8/16输入通道模组，实现混合信号示波器(MSO)功能。GDS-2000A系列具备如今所有高端DSO应有的性能特点。标配的RS-232C接口、USB接口和Go-NoGo输出，以及选配的以太网接口、SVGA视频输出接口和USB-GPIB转接头，供用户自行选择。可选配信号源模块，适中的价格，创新的设计，GDS-2000A具有很高的客户价值。
产品特性
- 70/100/200/300MHz带宽, 提供2/4模拟输入通道
- 双取样模式: 最高2GSa/s实时取样率及100GSa/s等效取样率
- 2M内存，获取更多波形细节
- 8" 800*600高分辨率大尺寸画面, 符合视觉习惯且信息不占用波形显示区域
- 第二代Memory Prime技术，波形捕获率可高达80,000次以上（80,000wfs/s）
- 弹性、丰富且随时扩充的应用接口，保障客户的投资价值
- 可选8或16通道逻辑仪，数模信号同时进行分析
- 可选DDS波形发生器，集合式设计节省工作空间
- 可带宽升级，根据预算灵活选择带宽
- 可升级CAN/LIN 总线分析 ,进阶逻辑 ,资料纪录器 ,数位电压表及水平触发定点展开功能
- 可以选购AFG-125P/225P任意波信号发生器以及逻辑分析仪组合成全新多功能实验工作站，成为五合一的数字示波器。（具备示波器，逻辑分析仪，电源，信号源，电压表等多功能仪器）
技术规格
快速选型
| 型号 | 带宽 | 采样率 | 存储深度 | 通道数 | 标配接口 |
| GDS-2102A | 100MHz | 2GSa/s | 2M | 2 | USB/RS232,LAN/GPIB选配 |
| GDS-2104A | 100MHz | 2GSa/s | 2M | 4 | USB/RS232,LAN/GPIB选配 |
| GDS-2202A | 200MHz | 2GSa/s | 2M | 2 | USB/RS232,LAN/GPIB选配 |
| GDS-2204A | 200MHz | 2GSa/s | 2M | 4 | USB/RS232,LAN/GPIB选配 |
| GDS-2302A | 300MHz | 2GSa/s | 2M | 2 | USB/RS232,LAN/GPIB选配 |
| GDS-2304A | 300MHz | 2GSa/s | 2M | 4 | USB/RS232,LAN/GPIB选配 |
| 详细规格 | ||||||||
| GDS-2072A | GDS-2074A | GDS-2102A | GDS-2104A | GDS-2202A | GDS-2204A | GDS-2302A | GDS-2304A | |
| 垂直系统 | ||||||||
| 通道 | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT |
| 带宽 | DC~70MHz(-3dB) | DC~100MHz(-3dB) | DC~200MHz(-3dB) | DC~300MHz(-3dB) | ||||
| 上升时间 | 5ns | 3.5ns | 1.75ns | 1.17ns | ||||
| 带宽限制(-3dB) | 20MHz | 20MHz | 20MHz/100MHz | 20MHz/100MHz/200MHz | ||||
| 垂直分辨率 | 8 bits@1M：1mV*~10V (*：当垂直档位是1mV/div时，带宽限制将自动设为20MHz) | |||||||
| 输入耦合 | AC，DC，GND | |||||||
| 输入阻抗 | 约1MΩ//16pF | |||||||
| 精确度(**) | 选择1mv/div时，±(3%×|读值|+0.1div+1mV)；选择≥2mv/div时，±(5%×|读值|+0.1div+1mV)； (测量方式是以平均16次以上的模式并将水平位置设为零) |
|||||||
| 极性 | 正常，反相 | |||||||
| 最大输入电压 | 300Vrms，CAT I (使用GTP-151R/251R/351R/501R 10:1 探棒：300Vrms CAT II) | |||||||
| 偏移范围 | 1mV/div~20mV/div：±0.5V；50mV/div~200mV/div：±5V；500mV/div~2V/div：±25V；5V/div~10V/div：±250V | |||||||
| 波形信号处理 | +、-、×、÷、FFT、FFTrms、d/dt、∫dt、√ FFT：频谱幅度。将FFT垂直档位设为线性RMS或dBV RMS，FFT视窗：Rectangular、Hamming、Hanning、Blackman-Harris |
|||||||
| 触发系统 | ||||||||
| 触发源 | CH1、CH2、CH3*、CH4*、Line、EXT、D0~D15**(*4通道机型; **需选配逻辑分析功能) | |||||||
| 触发模式 | 自动(支持小于100ms/div的滚动模式)、正常、单次 | |||||||
| 触发类型 | 边沿、脉冲宽度、视频、脉冲矮波(Runt)、上升&下降、交替、事件延迟(1~65,535 events)、时间延迟(10ns~10s)、 逻辑*、总线*、*需选配DS2-08LA或DS2-16LA |
|||||||
| 触发延迟时间 | 10ns~10s | |||||||
| 耦合选项 | AC、DC、低频抑制、高频抑制、噪声抑制 | |||||||
| 灵敏度 | DC ~ 100MHz，约1div或1.0mV；100MHz ~ 200MHz，约1.5div或15mV；200MHz ~ 300MHz，约2div或20mV | |||||||
| 外部触发 | ||||||||
| 范围 | ±15V | |||||||
| 灵敏度 | DC~100MHz，约100mV；100MHz ~ 200MHz，约150mV；200MHz ~ 300MHz，约150mV | |||||||
| 输入阻抗 | 1MΩ±3%，约16pF | |||||||
| 水平系统 | ||||||||
| 时基范围 | 1ns/div~100s/div(1-2-5步进)；ROLL；100ms/div~100s/div | |||||||
| 前置触发 | 最大10格 | |||||||
| 后置触发 | 最大1,000格 | |||||||
| 精确度 | ≥1ms时间间隔，±20 ppm | |||||||
| 实时采样率 | 1CH：最大2GSa/s；2CH：最大1GSa/s | |||||||
| 等效采样率 | 最大100GSa/s | |||||||
| 记录长度 | 最大2Mpts | |||||||
| 捕获模式 | 正常, 平均, 峰值侦测, 单次 | |||||||
| 峰值侦测 | 2ns(典型值) | |||||||
| 平均次数 | 2~256次可选 | |||||||
| X-Y模式 | ||||||||
| X-轴输入 | 通道1；通道3* (*：仅4通道机型) | |||||||
| Y-轴输入 | 通道2；通道4* (*：仅4通道机型) | |||||||
| 相位移 | ±3°在100kHz | |||||||
| 光标和测量 | ||||||||
| 光标 | 幅值, 时间, 门限；单位：秒(S), Hz (1/S), 相位(°), 比率(%) | |||||||
| 自动测量 | 36组: Pk-Pk, Max, Min, 幅值, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, 频率, 周期, 上升时间, 下降时间, +宽度, -宽度, 占空比, +脉冲, -脉冲, +边沿, -边沿, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, 相位, 光标测量 | |||||||
| 控制面板功能 | 光标测量 | |||||||
| 自动计数 | 6位；范围从2Hz~额定带宽 | |||||||
| 自动设置 | 一键自动设置所有通道的垂直、水平和触发系统 | |||||||
| 保存设置 | 20组 | |||||||
| 保存波形 | 24组 | |||||||
| 显示系统 | ||||||||
| 显示器 | 8" TFT LCD SVGA彩色显示屏 | |||||||
| 显示分辨率 | 800水平×600垂直像素(SVGA) | |||||||
| 插补点方式 | Sin(x)/x & 等效采样 | |||||||
| 波形显示方式 | 点, 向量, 可调余晖(16ms~10s), 无限余晖 | |||||||
| 波形更新率 | 最快每秒80,000次波形更新 | |||||||
| 显示模式 | YT；XY | |||||||
| 显示格线 | 8×10格 | |||||||
| 接口 | ||||||||
| RS-232C | DB-9公头 | |||||||
| USB接口 | 2个USB 2.0高速host接口, 1个USB 2.0高速device接口 | |||||||
| 以太网接口 | RJ-45接口，10/100Mbps，带HP Auto-MDIX(选配) | |||||||
| SVGA Video接口 | SVGA输出(选配) | |||||||
| GPIB | GPIB模组(选配) | |||||||
| Go-NoGo BNC | 5V Max/10mA TTL集电极开路 | |||||||
| Kensington锁 | 后面板安全槽，使用标准Kensington锁 | |||||||
| 逻辑分析仪 (选配) |
||||||||
| 采样率 | 500MSa/s | |||||||
| 带宽 | 200MHz | |||||||
| 记录长度 | 最大每通道2M | |||||||
| 输入通道 | 16通道(D15~D0)或8通道(D7~D0) | |||||||
| 触发类型 | 边沿，模式，脉冲宽度，串行总线(I2C, SPI, UART)，并行 | |||||||
| 阈值 | Quad-D0~D3, D4~D7…阈值, D8~D11*, D12~D15*(*：仅DS2-16LA) | |||||||
| 阈值选择 | TTL, CMOS, ECL, PECL, 自定义 | |||||||
| 阈值精度 | ±100mV | |||||||
| 输入阻抗 | 探棒输入阻抗约为101kΩ，8pF | |||||||
| 最大阈值范围 | ±10V | |||||||
| 最大输入电压 | ±40V | |||||||
| 最小电压幅度 | ±500mV | |||||||
| 垂直分辨率 | 1 bit | |||||||
| 电源 | ||||||||
| 电源电压范围 | AC 100V~240V，48Hz~63Hz，自动选择 | |||||||
| 其它 | ||||||||
| 多国语言菜单 | 提供 | |||||||
| 在线帮助 | 提供 | |||||||
| 时钟 | 时间和日期，提供保存数据的日期/时间 | |||||||
| 操作环境 | 温度：0~50℃，相对湿度：≤80%(40℃或以下)；相对湿度：≤45%(41℃~50℃) | |||||||
| 尺寸&重量 | ||||||||
| 380(W)×220(H)×145(D)mm，约4.2kg | ||||||||
标配与配件
使用手册×1，电源线×1，CD×1
GTP-070B: 70MHz(10:1/1:1)开关无源探棒， 用于GDS-2072A/2074A(每通道一根)
GTP-150A: 150MHz(10:1/1:1)开关无源探棒，用于GDS-2102A/2104A(每通道一根)
GTP-250A: 250MHz(10:1/1:1)开关无源探棒，用于GDS-2202A/2204A(每通道一根)
GTP-350A: 350MHz(10:1/1:1)开关无源探棒，用于GDS-2302A/2304A(每通道一根)
选配
DS2-LAN 以太网&SVGA输出
DS2-GPIB GPIB接口
DS2-FGN DDS信号发生器
DS2-8LA 8-CH逻辑分析仪，带GTL-8LA
GTL-8LA 8-CH逻辑分析仪测试探棒
DS2-16LA 16-CH逻辑分析仪，带GTL-16LA
GTL-16LA 16-CH逻辑分析仪测试探棒
免费下载
PC软件 FreeWave软件
驱动 USB驱动；LabView驱动
订购信息
GDS-2072A 70MHz， 2通道，彩色 LCD显示数字储存示波器
GDS-2074A 70MHz， 4通道，彩色 LCD显示数字储存示波器
GDS-2102A 100MHz，2通道，彩色 LCD显示数字储存示波器
GDS-2104A 100MHz，4通道，彩色 LCD显示数字储存示波器
GDS-2202A 200MHz，2通道，彩色 LCD显示数字储存示波器
GDS-2204A 200MHz，4通道，彩色 LCD显示数字储存示波器
GDS-2302A 300MHz，2通道，彩色 LCD显示数字储存示波器
GDS-2304A 300MHz，4通道，彩色 LCD显示数字储存示波器
