产品概述

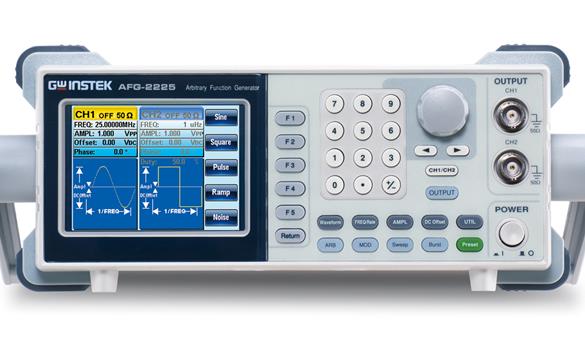

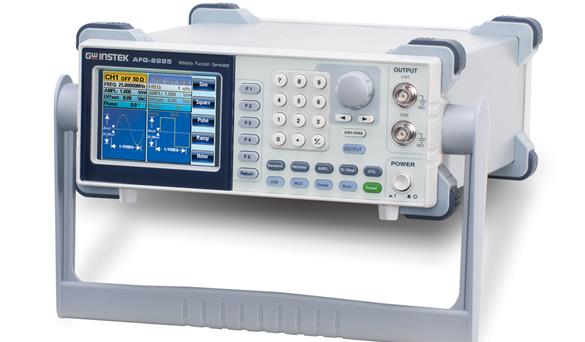

AFG-2225 是一台基础型双通道任意波信号源，在同类产品中提供了卓越的性能。两个通道提供同等特性以满足双信号应用，如差分信号或IQ调制。优秀的C/P使得AFG-2225成为加快开发进程的实用设备。双通道主要特点包括 10Vpp输出幅值；25MHz频率带宽，1uHz分辨率；内置正弦波，方波，斜波（三角波）和噪声波。1%~99%方波可调占空比，可作为脉冲信号源。对于任意波功能，两个通道提供120MSa/s采样率，10位分辨率，4k点内存深度。同时内置66种任意波供用户根据需求选择。此外，AFG-2225还提供AM/FM/PM/FSK/SUM 调制, 扫频, Burst 和计频器，用于各种通信领域应用。

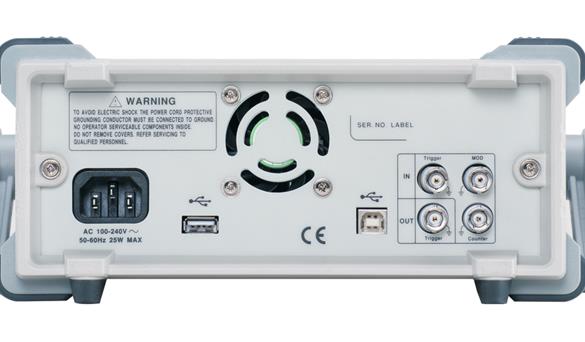

此外，全数字化用户界面，3.5英寸彩色LCD可显示所有操作信息，包括当前输出端真正的输出波形。通讯接口方面，AFG-2225提供USB Host/Device接口。USB Host 接口支持与固纬GDS系列示波器连接，直接波形重建、闪存设备上保存/调取数据；USB Device 支持远程控制与通过任意波编辑软件将计算机上编辑的波形发送至AFG-2225。
产品特性
- 宽频率范围 1μHz - 25MHz (正弦波)
- 全频段1 μHz 分辨率
- 内置独立等性能双通道标准的 120MSa/s, 10bit, 4k 点任意波
- 真正双通道输出, CH2提供与通道一同规格的信号输出
- 双通道功能支持耦合，跟踪，相位操作
- 1% ~ 99% 方波可调占空比
- 友善的用户操作界面，方便用户进行参数设定
- 提供多种任意波编辑信号编辑功能
- 内置标准的AM/FM/PM/FSK/SUM/Sweep/Burst和计频器功能
- 提供USB Host/Device 接口用于远程控制和波形编辑
技术规格
| 规格 | |||
| CH1 | CH2 | ||
| 波形 | 正弦波，方波，斜波，脉冲波，噪声波，任意波 | ||
| 任意波功能 | |||
| 采样率 | 120 MSa/s | ||
| 重建率 | 60 MHz | ||
| 波形长度 | 4k 点 | ||
| 垂直分辨率 | 10 位 | ||
| 记录长度 | 4k 点 | ||
| 频率特性 | |||
| 范围 | 正弦波，方波 | 1uHz~25MHz | |
| 斜波 | 1uHz~1MHz | ||
| 分辨率 | 1uHz | ||
| 精确度 | 稳定度 | ±20 ppm | |
| 老化率 | ±1 ppm/年 | ||
| 误差容忍 | ≤1 mHz | ||
| 输出特性 | |||
| 幅值 | 范围 | 1mVpp ~ 10 Vpp (接50Ω负载)；2mVpp ~ 20 Vpp (开路) ；1mVpp ~ 5 Vpp (接50Ω负载) 20MHz ~ 25MHz；2mVpp ~ 10 Vpp (开路) 20MHz ~ 25MHz | |
| 精确度 | 设定值的±2% ±1 mVpp ( 1 kHz) | ||
| 分辨率 | 1mV 或 3 位 | ||
| 平坦度 | ±1% (0.1dB) ≤100kHz；±3% (0.3 dB) ≤5MHz；±5% (0.4 dB) ≤12MHz；±10%(0.9dB) ≤25MHz(1kHz正弦波) | ||
| 单位 | Vpp, Vrms, dBm | ||
| 直流偏移 | 范围 | ±5 Vpk ac +dc (接50Ω负载)；±10Vpk ac +dc (开路) ；±2.5 Vpk ac +dc (接50Ω负载) 20MHz ~ 25MHz；±5Vpk ac +dc (开路) 20MHz ~ 25MHz | |
| 精确度 | 设定值的2% + 10mV+ 幅值的0.5% | ||
| 波形输出 | 阻抗 | 50Ω 典型值 (固定)；> 10MΩ (输出关闭) | |
| 保护 | 短路保护，过载继电器自动禁止输出 | ||
| 正弦波特性 | |||
| 谐波失真 | ≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp；≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp；≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp；≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp | ||
| 方波特性 | |||
| 上升/下降时间 | 最大输出时，≤25ns at (接 50 Ω 负载) | ||
| 过激信号 | 5% | ||
| 不对称性 | 周期的1% +5 ns | ||
| 可调占空比 | 1.0% ~ 99.0% ≤100kHz；10% ~ 90% ≤ 1MHz；50% ≤ 25MHz | ||
| 斜波特性 | |||
| 线性度 | < 峰值输出的0.1% | ||
| 可调对称性 | 0% ~ 100% (0.1% 的分辨率) | ||
| 脉冲波特性 | |||
| 周期 | 40ns~2000s | ||
| 脉宽 | 20ns~1999.9s | ||
| 过激信号 | <5% | ||
| 抖动率 | 20ppm +10ns | ||
| AM 调制 | |||
| 载波 | 正弦波，方波，斜波，脉冲波，任意波 | 正弦波，方波，斜波，脉冲波，任意波 | |
| 调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | |
| 调制频率 | 2mHz ~ to 20kHz (内部)；DC ~ 20kHz (外部) | 2mHz ~ to 20kHz (内部)DC ~ to 20kHz (外部) | |
| 调制深度 | 0% ~ to 120.0% | 0% ~ to 120.0% | |
| 调制源 | 内部 / 外部 | 内部 / 外部 | |
| FM 调制 | |||
| 载波 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | |
| 调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | |
| 调制频率 | 2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部) | 2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部) | |
| 峰值频偏 | DC ~ 最大频率 | DC ~ 最大频率 | |
| 调制源 | 内部/ 外部 | 内部/ 外部 | |
| 扫频 | |||
| 波形 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | |
| 类型 | 线性或对数 | 线性或对数 | |
| 起始/停止 频率 | 1uHz ~ 最大频率 | 1uHz ~ 最大频率 | |
| 扫频时间 | 1ms ~ 500s | 1ms ~ 500s | |
| 扫频源 | 内部/ 外部/手动 | 内部 / 外部/手动 | |
| FSK | |||
| 载波 | 正弦波，方波，斜波，脉冲波 | 正弦波，方波，斜波，脉冲波 | |
| 调制波 | 50% 方波占空比 | 50% 方波占空比 | |
| 调制速率 | 2mHz ~ 100 kHz (内部) ；DC ~ 100 kHz(外部) | 2mHz ~ 100 kHz (内部) DC ~ 100 kHz(外部) | |
| 频率范围 | 1uHz ~ 最大频率 | 1uHz ~ 最大频率 | |
| 调制源 | 内部 / 外部 | 内部 / 外部 | |
| PM | |||
| 载波 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | |
| 调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | |
| 调制频率 | 2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部) | 2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部) | |
| 相位偏移 | 0˚ ~ 360˚ | 0˚ ~ 360˚ | |
| 调制源 | 内部/ 外部 | 内部 / 外部 | |
| SUM | |||
| 载波 | 正弦波，方波，斜波，脉冲波，噪声波 | 正弦波，方波，斜波，脉冲波，噪声波 | |
| 调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | |
| 调制频率 | 2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部) | 2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部) | |
| SUM 深度 | 0% ~ 100.0% | 0% ~ 100.0% | |
| 调制源 | 内部/ 外部 | 内部 / 外部 | |
| 外部触发输入 | |||
| 类型 | 用于 FSK, Burst, Sweep | ||
| 输入电平 | TTL 兼容 | ||
| 边沿 | 上升或下降（可选） | ||
| 脉冲宽度 | >100ns | ||
| 输入阻抗 | 10kΩ，直流耦合 | ||
| 外部调制输入 | |||
| 类型 | 用于 AM, FM, PM, SUM | ||
| 电压范围 | ±5V 满刻度 | ||
| 输入阻抗 | 10kΩ | ||
| 频率 | DC ~ 20kHz | ||
| 触发输出 | |||
| 类型 | 用于 Burst, 扫频, Arb | ||
| 电平 | TTL 兼容 50Ω | ||
| 脉宽 | >450ns | ||
| 最大速率 | 1MHz | ||
| 扇出数 | ≥4 TTL 负载 | ||
| I阻抗 | 50Ω 典型 | ||
| 双通道功能 | |||
| 相位 | ‘-180˚ ~180˚同步相位 | -180˚ ~ 180˚ | |
| 跟踪 | CH2=CH1 | CH1=CH2 | |
| 耦合 | 频率（比或差）幅值&直流偏移 | 频率（比或差） | |
| DSO连接 | √ | √ | |
| Burst | |||
| 波形 | 正弦波, 方波, 斜波 | 正弦波, 方波, 斜波 | |
| 频率 | 1uHz~25MHz | 1uHz~25MHz | |
| Burst 计数 | 1 ~ 65535 周期或无限 | 1 ~ 65535 周期或无限 | |
| 开始/停止相位 | -360 ~ +360 | -360 ~ +360 | |
| 内部周期 | 1ms ~ 500s | 1ms ~ 500s | |
| 门控源 | 外部触发 | 外部触发 | |
| 触发源 | 单, 外部或内部速率 | 单, 外部或内部速率 | |
| N-Cycle, 无限 | 0s ~ 655350ns | 0s ~ 655350ns | |
| 计频器 | |||
| 范围 | 5Hz ~ 150MHz | ||
| 精确度 | 时基精确度±1count | ||
| 时基 | ±20ppm (23˚C ±5˚C) 热机30分钟后 | ||
| 分辨率 | 最大分辨率为:100nHz 对于 1Hz, 0.1Hz 对于 100MHz. | ||
| 输入阻抗 | 1kΩ/1pf | ||
| 灵敏度 | 35mVrms ~ 30Vms (5Hz ~ 150MHz) | ||
| 保存/调取 | |||
| 10组设置存储 | |||
| 接口 | |||
| USB (Host & Device) | |||
| 显示 | |||
| 3.5”TFT LCD | |||
| 一般规格 | |||
| 电源 | AC100~240V, 50~60Hz | ||
| 功耗 | 25 W (最大) | ||
| 操作环境 | 本说明书规格温度范围: 18 ~ 28˚C工作温度 :0 ~ 40˚C相对湿度:＜ 80%, 0 ~ 40˚C安装类别： CAT II | ||
| 操作海拔 | 2000 米 | ||
| 存储温度 | -10~70˚C, Humidity: ≤70% | ||
| 尺寸 (WxHxD) | 266(W) x 107(H) x 293(D) mm | ||
| 重量 | 约 2.5kg | ||
| 附件 | GTL-101× 2；快速入门指南 ×1；CD (用户手册+ 软件) ×1 ；电源线×1 | ||
标配与配件
标配
快速使用手册 *1
用户手册 CD *1
GTL-101 测试线*2
电源线 *1
选配
GTL-110 BNC(M)-BNC(M) 射频电缆
订购信息
AFG-2225, 25MHz 双通道任意波形信号产生器标配
快速使用手册 *1
用户手册 CD *1
GTL-101 测试线*2
电源线 *1
选配
GTL-110 BNC(M)-BNC(M) 射频电缆
