产品概述

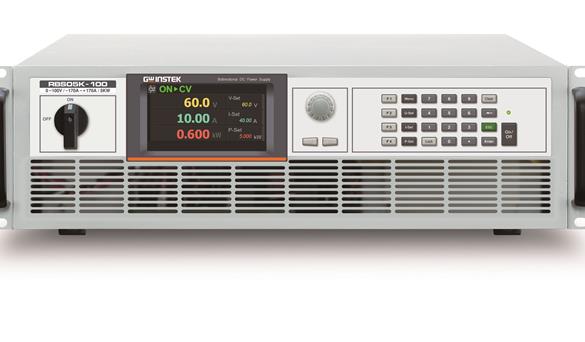

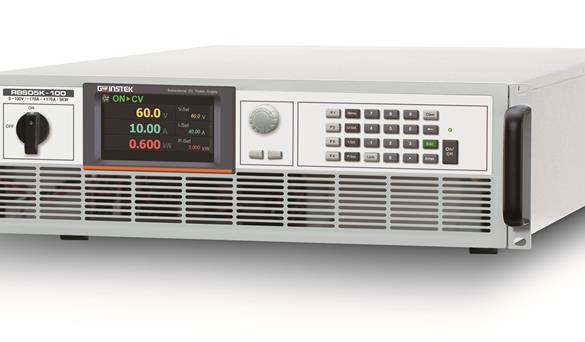

RBS 系列双向直流电源是一款多功能的可编程电源，具备供电与吸收负载之双向功能。它专为新能源领域的功率转换装置和储能元件测试而设计，广泛应用于电动车、储能系统等相关产品的研发和生产测试。RBS 系列支援能量回收功能，让企业「从设备选型开始落实ESG」并纳入ESG报告中的节能绩效指标。
RBS 系列双向直流电源内建 SAS (EN50530、Sandia)、SAS2 及自订模型，并支援静态/动态 MPPT 测试及云遮/云移动等日照模拟的复杂状况。。
RBS 系列可以模拟实际应用中的电池特性，可以模拟电池的充、放电特性，协助进行其他各项测试。内置8种电源的电池输出模型（模型依据国内外发布的相关论文以及试验资料）：锰酸锂 LMO、钴酸锂 LCO、磷酸铁锂(锂铁) LFO、三元锂 NCM、钛酸锂 LTO、铅酸电池 Pb、镍氢电池 NiMH、镍镉电池 NiCd。
传统直流电源在马达驱动器测试时，需于输出端串接二极管防止逆向电流灌入，并需额外配置电子负载以吸收马达煞车或下坡运转时的回灌能量。而 RBS 系列双向直流电源供应器可作为直流电源输出，亦可作为直流电子负载操作，具一机双用，满足马达驱动器测试，节省体积空间及简易配置，并可将回灌能量反馈至电网，实现节能效益。
RBS 系列产品定位于高效能电力测试解决方案，专为研发及制造过程中的电力设备测试设计。其市场定位集中于新能源应用，如光伏发电系统、电动车充电模块及电池测试等领域。该产品具有高精度双向电源功能、能量反馈、快速响应等特性，满足各种高功率密度和绿色节能需求，适用于实验室测试、产品开发和质量保证等场景，为客户提供高灵活性和可靠性的测试支持。
产品特性
- 双向电源，集电源和负载功能于一体
- 电压输出范围 : 100 V, 500 V, 750 V, 1000 V, 1500 V, 2250 V
- 功率输出范围 : 高功率密度5 kW/10 kW/15 kW @ 3U高度
- 最大输出电流 : 510 A
- 标配SAS功能、电池模拟功能、电池充放电功能、序列编程功能。
- 简易主从并联，同型号可以并联达 10 台，最高并联功率可达 150 kW
- 完善保护机制：包括OVP、OCP、OPP、OTP及输入过欠压保护。
- 直观式触控面板人机操作界面
- 标配专用 PC 控制软件
- 界面选择：USB, RS-232/RS-485, LAN, CAN or GPIB
技术规格
|
型号 |
输出功率 |
输出电压 |
输出电流 |
输入电压(3P3W) |
|
RBS05K-100 |
5 kW |
100 V |
-170 A to +170 A |
342 Vac to 510 Vac |
|
RBS10K-100 |
10 kW |
100 V |
-340 A to +340 A |
342 Vac to 510 Vac |
|
RBS15K-100 |
15 kW |
100 V |
-510 A to +510 A |
342 Vac to 510 Vac |
|
RBS05K-500 |
5 kW |
500 V |
-40 A to +40 A |
342 Vac to 510 Vac |
|
RBS10K-500 |
10 kW |
500 V |
-80 A to +80 A |
342 Vac to 510 Vac |
|
RBS15K-500 |
15 kW |
500 V |
-120 A to +120 A |
342 Vac to 510 Vac |
|
RBS05K-750 |
5 kW |
750 V |
-25 A to +25 A |
342 Vac to 510 Vac |
|
RBS10K-750 |
10 kW |
750 V |
-50 A to +50 A |
342 Vac to 510 Vac |
|
RBS15K-750 |
15 kW |
750 V |
-75 A to +75 A |
342 Vac to 510 Vac |
|
RBS10K-1000 |
10 kW |
1000 V |
-40 A to +40 A |
342 Vac to 510 Vac |
|
RBS15K-1500 |
15 kW |
1500 V |
-40 A to +40 A |
342 Vac to 510 Vac |
|
RBS15K-2250 |
15 kW |
2250 V |
-25 A to +25 A |
342 Vac to 510 Vac |
标配与配件

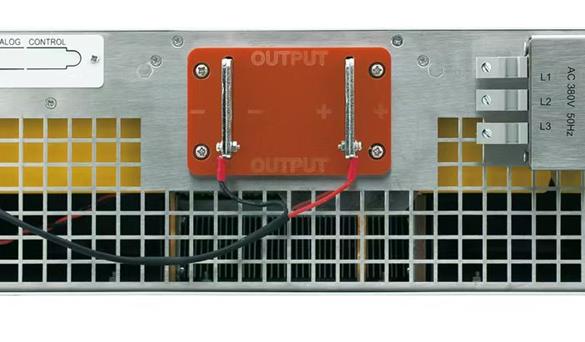

附 件AC 输入连接器,输出端子盖,电源线,厂家测试报告M4x10 螺丝x4 Pcs,3U 手柄x2,装箱单
接口(二选一〕
RBS-IFO1 USB,RS-232C,RS485,CAN, LAN Interface
RBS-IF02 GPlB Interface
选配附件
GTL-133 Load cable, 1.5 m,100 A
GTL-218 Load cable,1.5 m,200 A
GTL-219 Load cable,3 m,200 A
GTL-220 Load cable,1.5 m,300 A
GTL-221 Load cable,3 m,300 A
GTL-222 Load cable,1.5 m,400 A
GTL-223 Load cable,3 m,400 A
GPW-021 input power cord,10 AWG/4C,3 m, UL/CSA
订购信息
RBS05K-100 5 kW/100V 可编程双向直流电源
RBS10K-100 10kW/100V 可编程双向直流电源
RBS15K-100 15 kW/100V 可编程双向直流电源
RBS05K-500 5 kW/500V 可编程双向直流电源RBS10K-500 10 kW/500V 可编程双向直流电源
RBS15K-500 15 kW/500V 可编程双向直流电源
RBS05K-750 5 kW/750V 可编程双向直流电源
RBS10K-750 10kW/750V 可编程双向直流电源
RBS15K-750 15 kW/750V 可编程双向直流电源
RBS10K-1000 10 kW/1000V 可编程双向直流电源
RBS15K-1500 15 kW/1500V 可编程双向直流电源
RBS15K-2250 15 kW/2250V 可编程双向直流电源
