产品概述

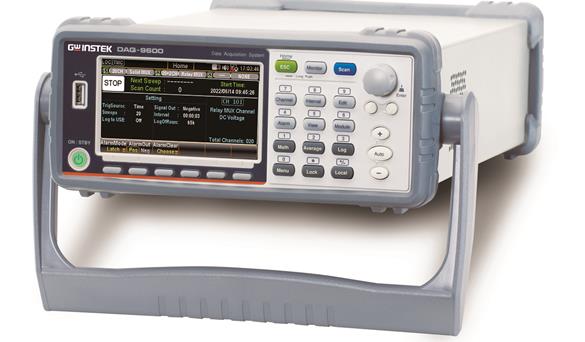

全新上市的采集- 9600资料撷取系统,是一个具有高灵活性和更高效能的模块化资料撷取系统;以内建精准的6 1/2数字电表为量测的基础核心,主机可配备3个模块,并提供5个切换模块以满足不同的量测需求,无论是负责分析产品特性的研发,还是负责系统测试或故障诊断的生产制造,一个具有灵活性和高效能的资料撷取系统,可有效因应不同量测需求,进行扩充和改变,让整体的测试更简单,快速而且更可靠。

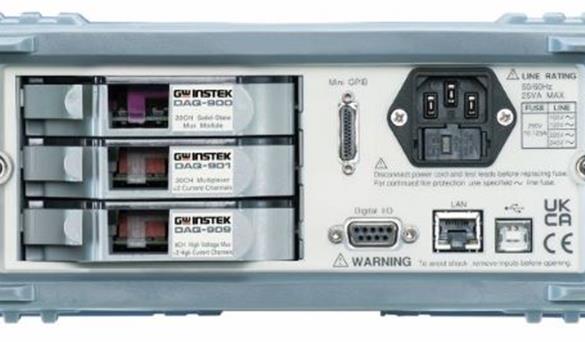

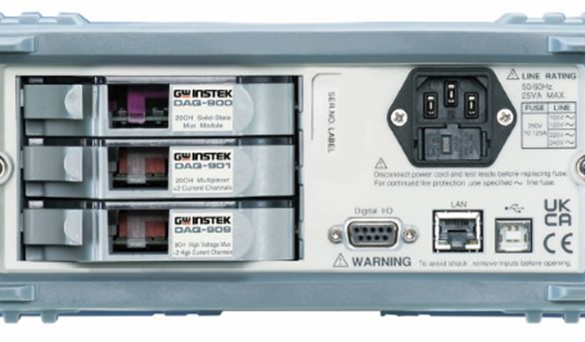

数据收集- 9600的模块化结构提供3个模块插槽,以及5个可供选择的切换模块,包括通用型模块(数据收集- 900 /采集- 901),多功能模块(数据收集- 903)矩阵式模块(采集- 904)以及高电压高电流模块(采集- 909),使用者可依量测需求任意组合搭配,由于电表功能属于内建式的,因此不会占用插槽位置,可实现最大的灵活性将通道扩充至60个两线式通道或120个单端通道或96个矩阵交叉点。

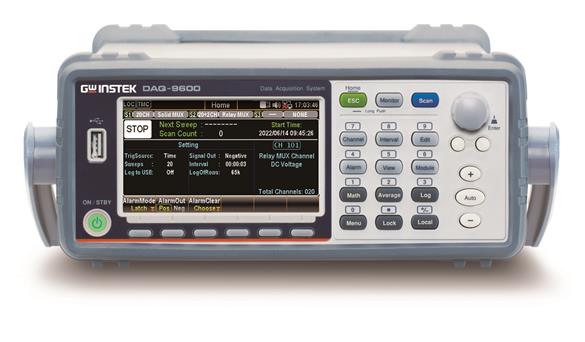

数据收集- 9600配备4.3吋图形彩色显示屏和简约的功能键设计,让使用者能以直觉方式快速且轻松地进行模块通道的配置,并以不同格式呈现量测资料,例如数值,长条图,趋势图和直方图,快速检视量测结果。同时采集- 9600可转换14种的输入信号,包括温度(RTD /热电耦/热敏电阻),电压(交流/直流),电流(交流/直流),电阻(两线式/四线式),应力(直接/桥接),频率/周期和电容,并以内建的6 1/2数字电表提供一年校验周期内0.035%直流电压,0.05%交流电压以及0.01%电阻的量测基本准确度。
数据收集-9600支援量测值储存,撷取的资料可存入内部存储器或直接记录到USB随身碟中,无需连接到电脑。对于透过远端进行资料记录应用的设定与控制,采集- 9600配备局域网,USB和GPIB(选购),并提供免费的DAQ-Data记录器软件,简化资料收集与分析工作,让使用者轻松收集资料。另外,使用局域网界面还可透过一般的网页浏览器(例如铬,IE)来配置量测,定义并执行扫描清单,并且只要连上网络,无论身在何处都能监视量测结果。
数据收集- 9600可满足对资料撷取的需求,使用者可透过多样的选择模块,建构灵活的信号路由和控制功能,并以内建杰出的量测功能,包括分辨率,准确度和速度,轻松量测14种不同的输入信号,以满足不同应用需求,绝对是兼顾价格和量测效能的完美组合。
产品特性
- 4.3”TFT 彩色显示屏
- 3插槽主机,内置6位半数字万用表
- 基本DCV 精度0.0035%
- 5个可选开关模块
- 扫描速率高达450通道/s
- 高达100k点的内存
- 测量14种不同的输入信号: 热电偶，RTD和热敏电阻，温度直流/交流电压，2线制和4线制电阻，频率和周期，直流/交流电流，电容
- 与 DAQ-970A指令兼容
- USB存储支持在独立操作中复制/记录数据
- 接口: Digit I/O,LAN,USB host/device和 mini GPIB(选配免费的PC软件，可以轻松配置和控制测试
技术规格
📎 本技术规格已收录于本页下方「📎 产品资料」阅览区，可在线查阅。
