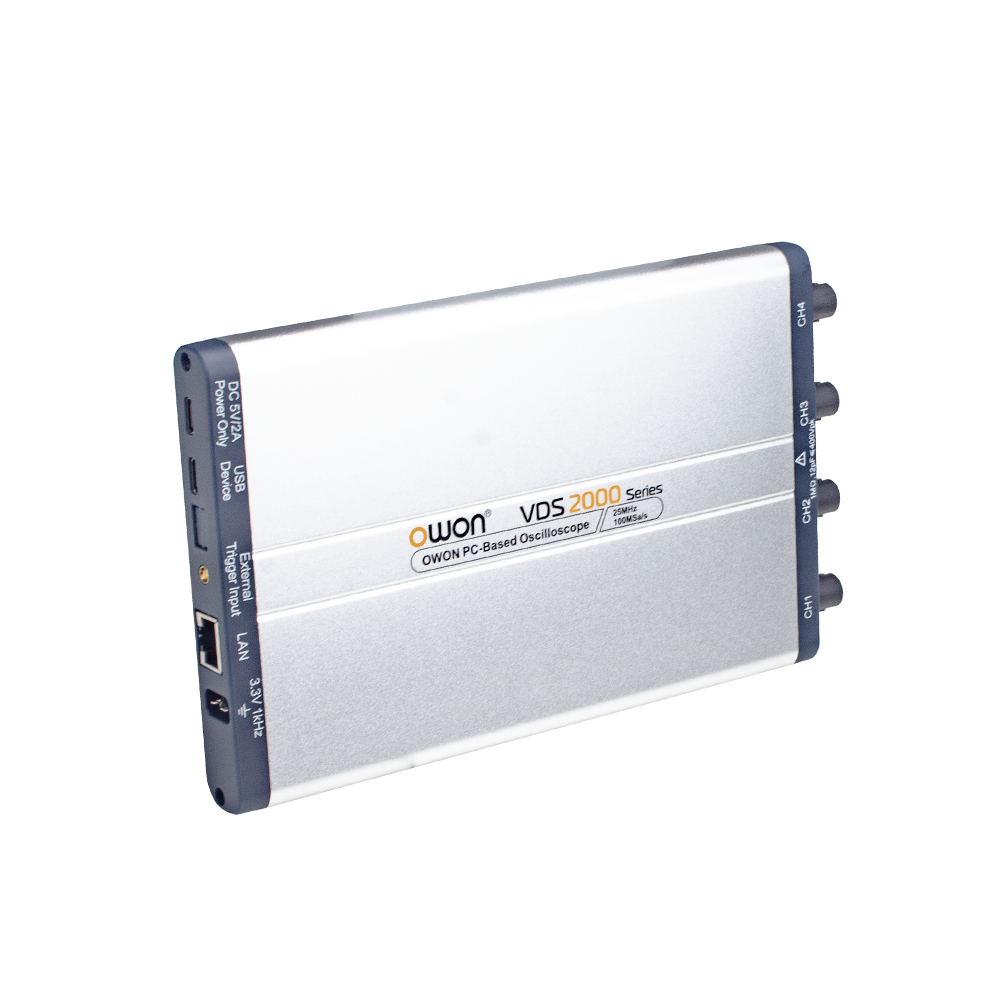

VDS2000系列多平台二次开发虚拟示波器

Name: VDS2000系列多平台二次开发虚拟示波器
Brand: owon 利利普
SKU: VDS2252 / VDS2254 / VDS2252I / VDS2254I
Availability: InStock

型号：VDS2252 / VDS2254 / VDS2252I / VDS2254I

分类国货精品 > owon > 数字示波器 > 虚拟示波器摘要内置20种自动测量峰值检测

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

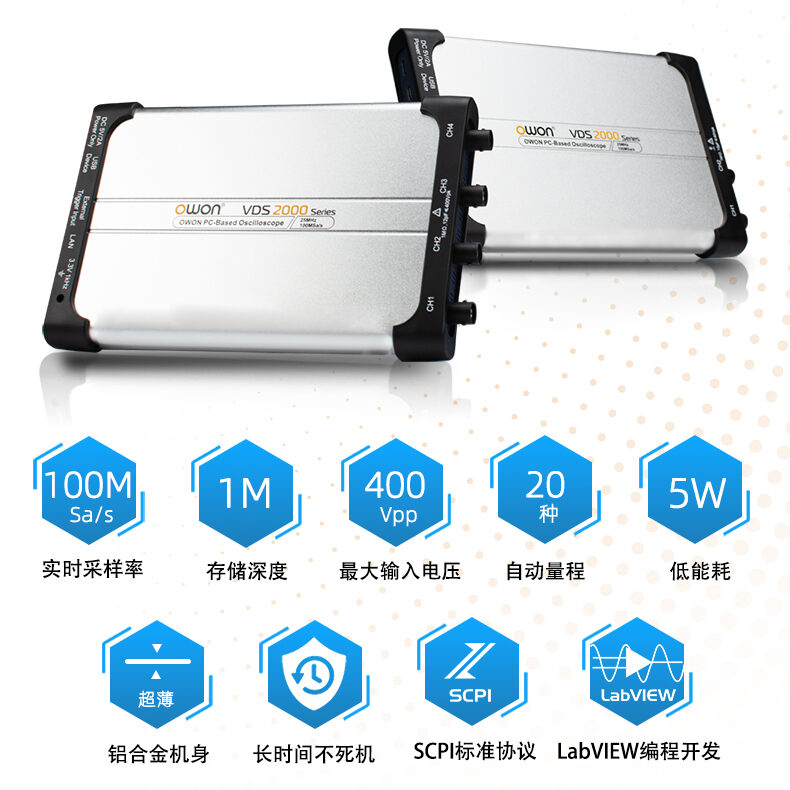

产品亮点

采用铝合金外壳，具备优异的耐腐蚀性能，延长仪器使用寿命，减少因外壳氧化或损坏导致的停机与维护成本

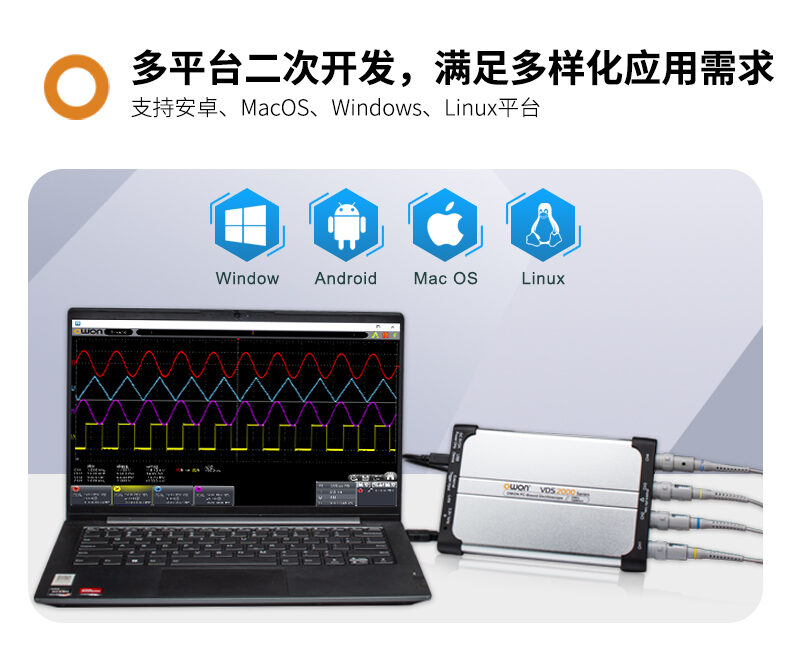

支持安卓、MacOS、Windows、Linux等多平台二次开发，为客户提供更高的定制化能力，满足多样化应用需求
整机厚度仅18mm，占用空间小，方便携带，易于安装在紧凑的测试平台或嵌入系统中

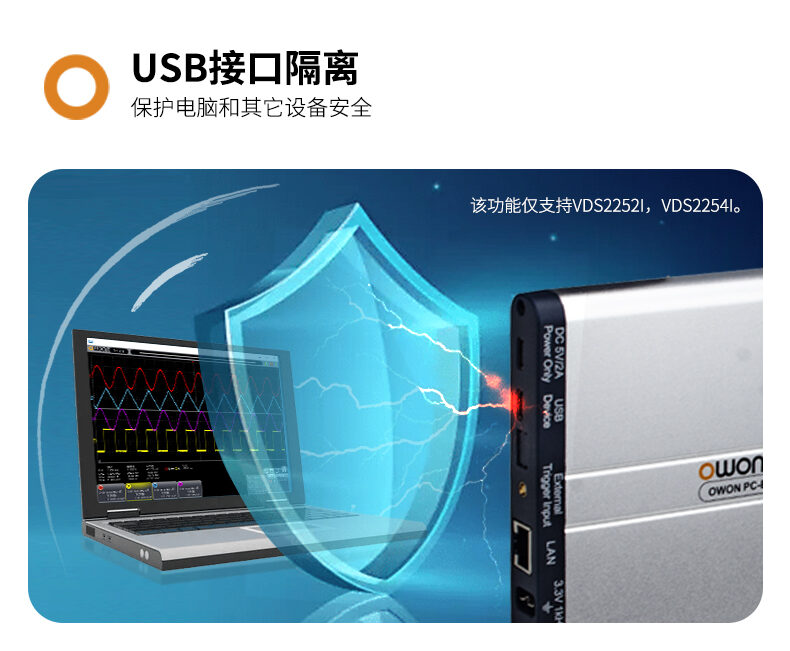

USB接口隔离，保护电脑及被测模拟信号免受电源及地回路干扰。（VDS-I机型）
整机功耗低至5W，发热量极小，长时间运行不影响系统内其他设备温度与性能

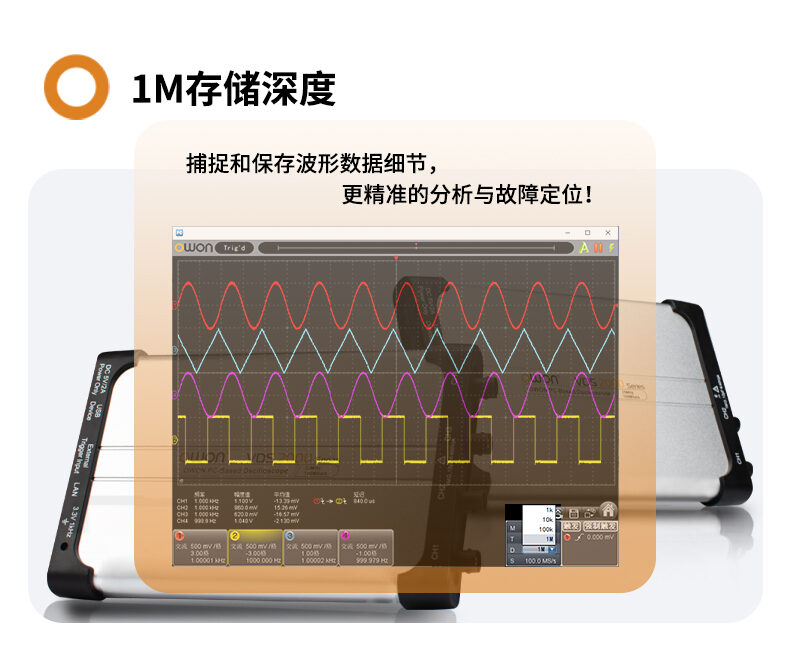

每个通道均配备1M点存储深度。可捕捉和保存更多波形数据细节，帮助工程师进行更精准的分析与故障定位

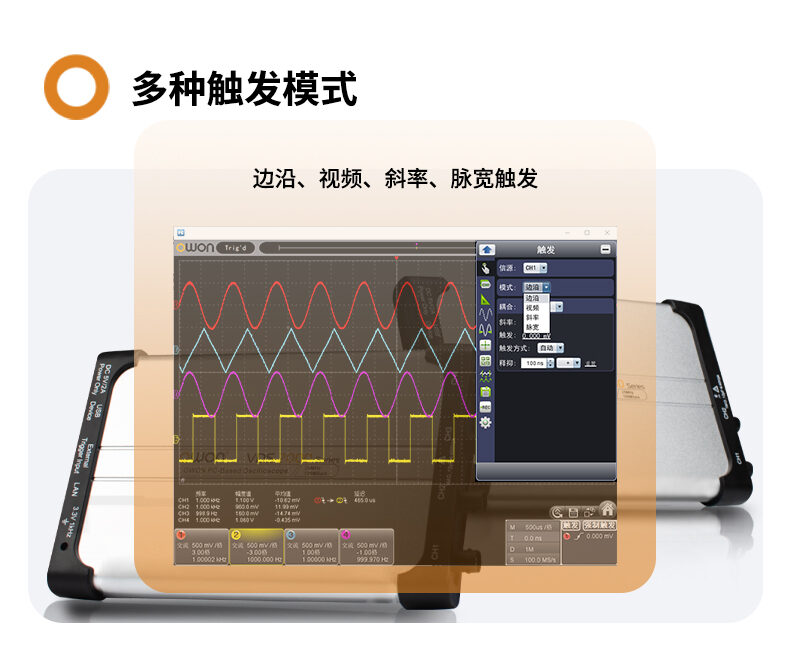

多触发模式：支持边沿触发、视频触发、斜率触发、脉宽触发

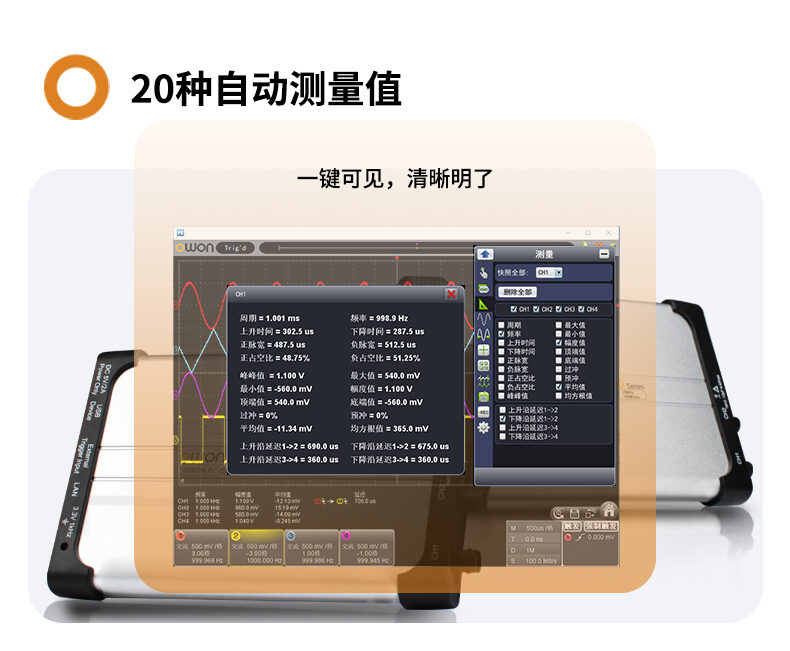

内置20种自动测量值

产品介绍

技术参数

产品型号	VDS2252	VDS2254	VDS2252I	VDS2254I
带宽	25MHz
垂直分辨率(A/D)	8bits
通道	2通道	4通道	2通道	4通道
实时采样率	100 MSa/s
上升时间	≤14 ns
时基范围	5ns/div - 1000s/div, 按 1 – 2 – 5进制方式步进
采样方式	普通采样、峰值检测、平均值
最大存储深度	1M
输入耦合	直流、交流、接地
输入阻抗	1 MΩ±2%，与12 pF±5 pF并联
最大输入电压	40V 峰值（DC + AC 峰值）		400V 峰值（DC + AC 峰值）
通道间的隔离度	50Hz: 100 : 1，10MHz: 40 : 1
直流增益精确度	±3%
垂直灵敏度	2 mV/div～10 V/div, 按 1 – 2 – 5进制方式步进
垂直位移范围	± 2V (2 mV/div – 200 mV/div)； ± 40V (500 mV/div – 10 V /div)		± 2V (2 mV/div – 200 mV/div)； ± 100V (500 mV/div – 10 V /div)
触发类型	边沿触发、视频触发、斜率触发、脉宽触发
触发方式	自动、正常、单次
信号制式和行/场频率（视频触发类型）	支持标准的 NTSC、PAL 和 SECAM 广播制式
自动测量	周期、频率、平均值、峰峰值、均方根值、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B
一般技术规格
隔离	无		通信接口隔离、电源接口隔离
通信接口	USB Device (Type C)		USB Device (Type C)、LAN接口
电源	DC 5V
功耗	≤ 5 W	≤ 6 W	≤ 5 W	≤ 8 W
尺寸	190 mm（宽）×18 mm（高）×120 mm（深）
重量	约 0.38 公斤（主机）

标配附件

探极

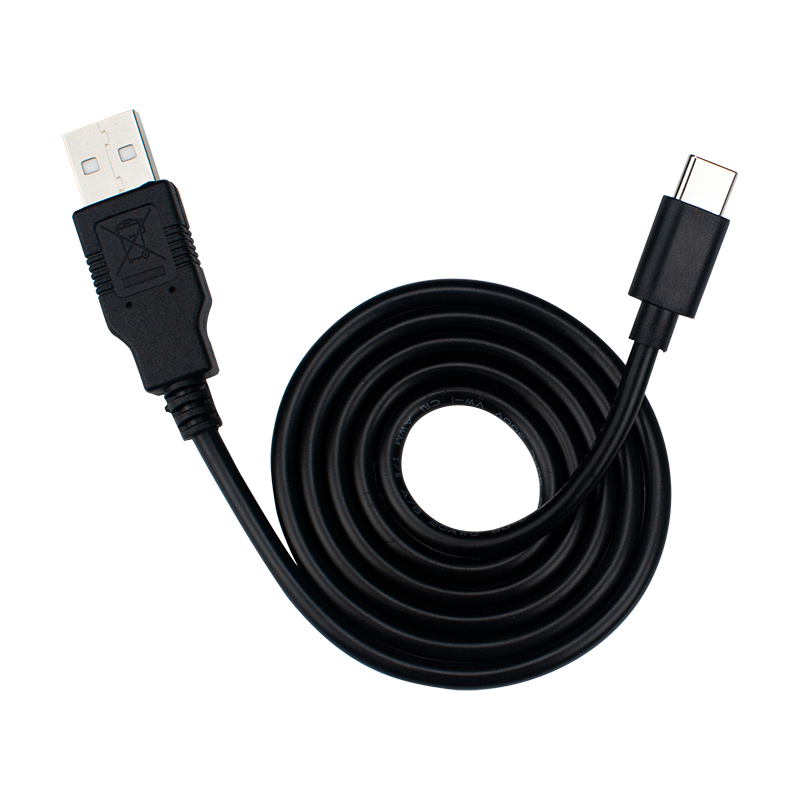

USB线

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
