- + 带宽30MHz+125MHz；
+ 实时采样率250MS/s+1GS/s； - + 10K

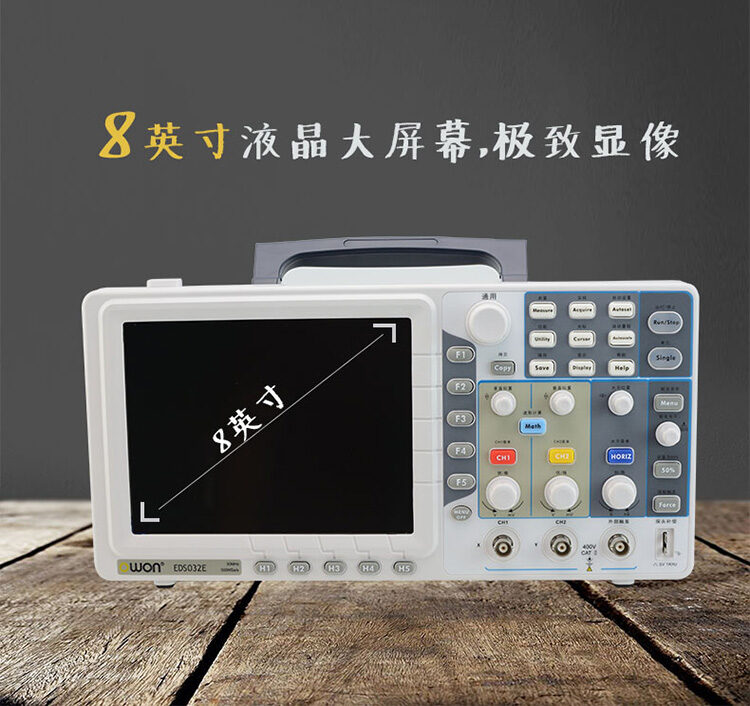

+ 8英寸800×600高分辨率显示；
+ 秉承EDS+C系列超薄机身,占用更小的操作空间；
+ 通过/失败功能；
+ 自定义测量菜单,让工作更轻松！
产品介绍

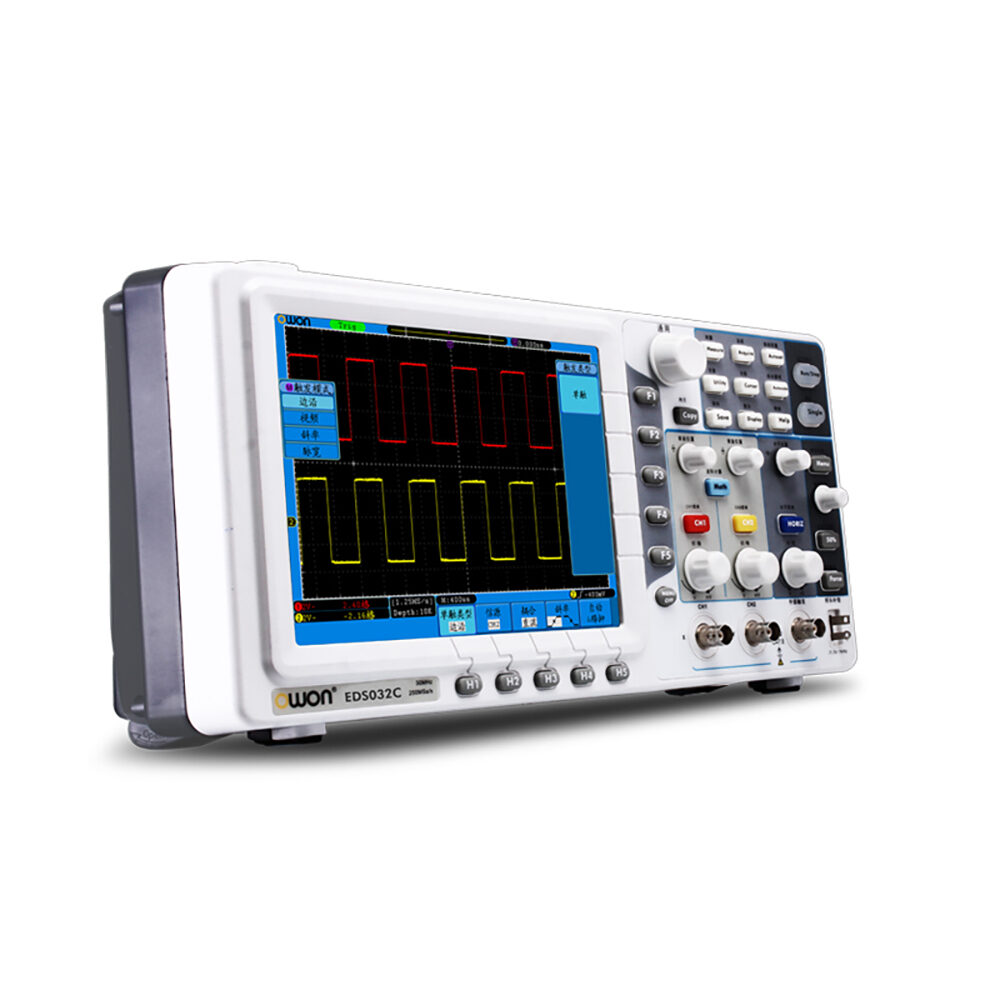

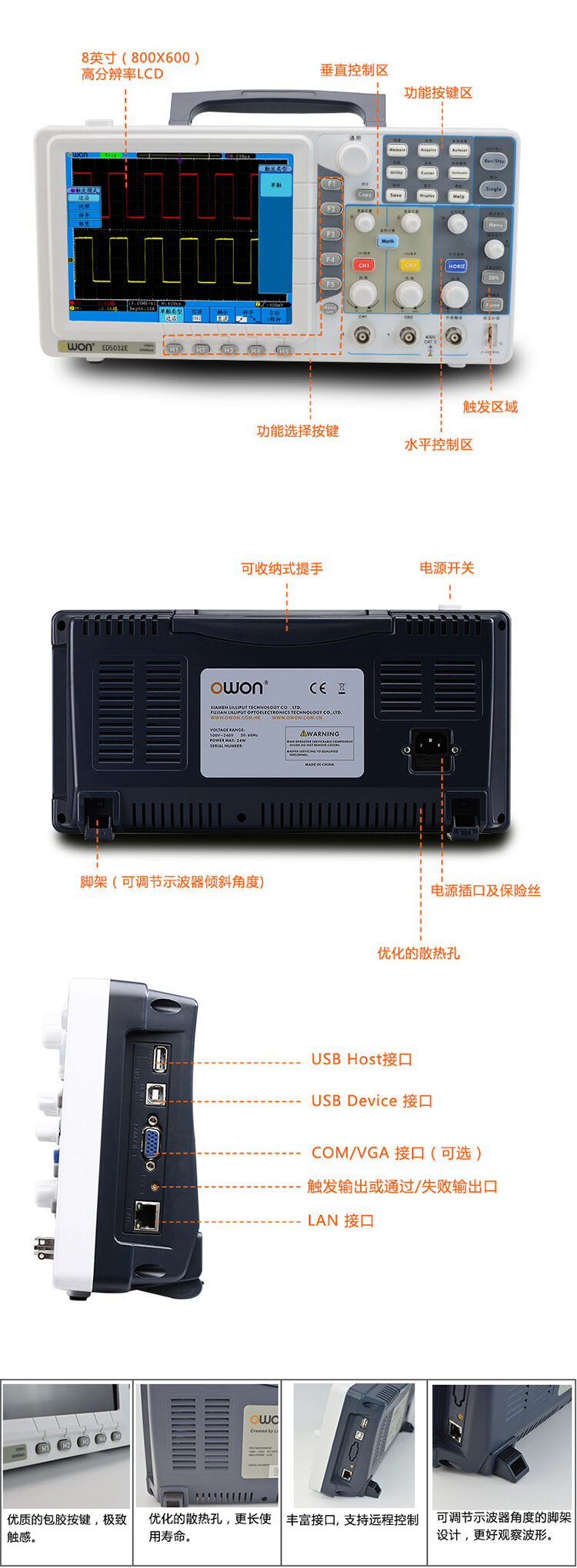

EDS-E系列第二代经济便捷数字示波器
技术参数

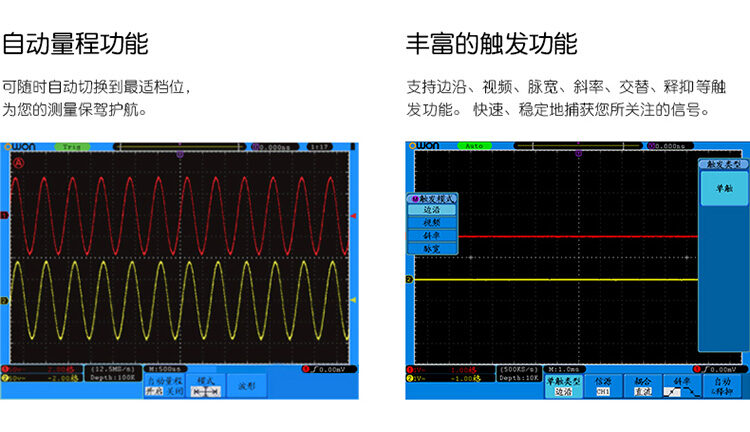

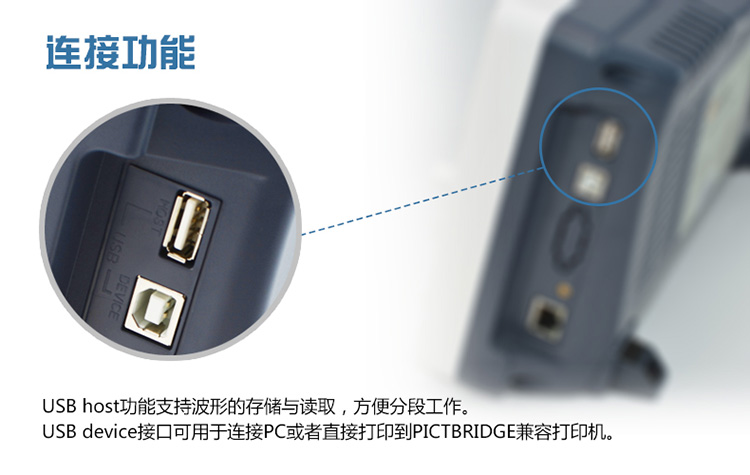

| 型号 | EDS032E | EDS052E | EDS062E(V) | EDS072E(V) | EDS102E(V) | EDS122E | |
|---|---|---|---|---|---|---|---|
| 带 宽 | 30MHz | 50MHz | 60MHz | 70MHz | 100MHz | 125MHz | |
| 实时采样率 | 500MS/s | 1GS/s | |||||
| 上升时间（BNC上典型的） | ≤11ns | ≤5.8ns | ≤5ns | ≤3.5ns | ≤2.8ns | ||
| 存储深度 | 10K | ||||||
| 通 道 | 2通道 + 外部触发 | ||||||
| 显 示 | 8英寸TFT (真彩色) 液晶屏幕，65535色，800×600像素 | ||||||
| 时间间隔（△T）测量精确度 | 单次：±(1采样间隔时间+100ppm×读数+0.6ns)>16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns) | ||||||
| 输入耦合 | 直流、交流、接地 | ||||||
| 输入阻抗 | 1MΩ±2%，与15pF±5pF并联 | ||||||
| 时基范围 | 4ns/div~100s/div，按1~2~4进制方式步进 | 5ns/div~100s/div，按1~2~5进制方式步进 2ns/div~100s/div，按1~2~5进制方式步进(EDS062EV) |
2ns/div~100s/div，按1~2~5进制方式步进 | ||||
| 垂直灵敏度 | 5mV/div~10V/div(在输入BNC处) | 2mV/div~10V/div(在输入BNC处) | |||||
| 垂直分辨率 | 8bit分辨率，两个通道同时采样 | ||||||
| 最大输入电压 | 400V (DC+AC峰值、1MΩ输入阻抗) （10：1探头衰减） | ||||||
| 触发类型 | 边沿触发、视频触发、脉宽触发、斜率触发、交替 | ||||||
| 探头衰减系数 | 1X, 10X, 100X, 1000X | ||||||
| 通道间的隔离度 | 50Hz：100：1，10MHz：40：1 | ||||||
| 波形内插 | sin(x)/ x | ||||||
| 单次带宽 | 满带宽 | ||||||
| 低频响应 (交流耦合，-3Db) | ≥10Hz (在BNC上) | ||||||
| 直流增益精确度 | ±3% | ||||||
| 触发耦合方式 | DC耦合 | DC耦合、AC耦合、LF抑制、HF抑制 | |||||
| 触发电平范围 | 内部 | 距屏幕中心±6格 | |||||
| EXT | ±600mV | ||||||
| EXT/5 | ±3V | ||||||
| 触发电平精确度（典型的）适用于上升和下降时间≥20ns的信号 | 内部 | ±0.3格 | |||||
| EXT | ±(40mV+6%设定值) | ||||||
| EXT/5 | ±(200mV+6%设定值) | ||||||
| 触发灵敏度 （视频触发、典型的） | 内部 | 2格峰间值 | |||||
| EXT | 400mV | ||||||
| EXT/5 | 2V | ||||||
| 触发方式 | 自动、正常、单次 | ||||||
| 信号制式和行/场频率 （视频触发类型） | 支持任何场频或行频的NTSC、PAL和SECAM广播系统 | ||||||
| 自动测量 | 峰-峰值、均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↑、延迟A→B↓ | ||||||
| 数学操作 | 加、减、乘、除、FFT | ||||||
| 存储波形 | 30波形 | ||||||
| 李沙育图形 | 带宽 | 满带宽 | |||||
| 相位差 | ±3degrees | ||||||
| 光标测量 | 光标间电压差（△V），光标间时间差（△T） | ||||||
| 标准接口 | USB 2.0、USB DEVICE、LAN、AUX（触发输出/PassFail）、VGA (选配) | ||||||
| 电 源 | 100~240VACRMS,CATⅡ | ||||||

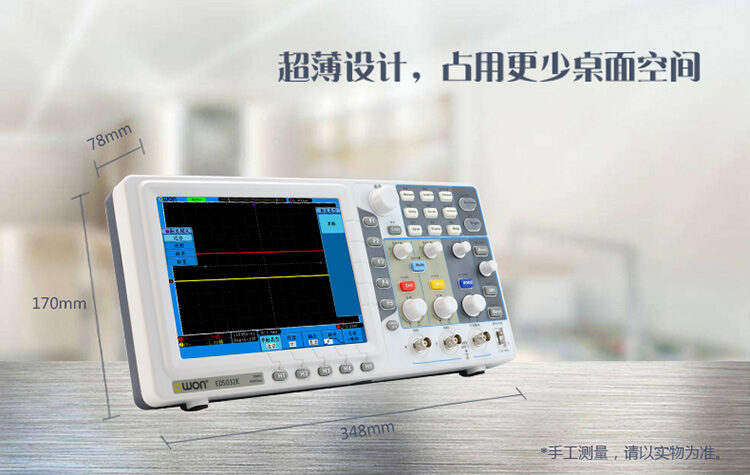

| 尺 寸 | 348mm (长)×170mm (高)×78mm (宽) | ||||||
标配附件
电源线
探极
探笔校正笔
USB数据线
驱动光盘
便携包( 选配）
产品说明书
