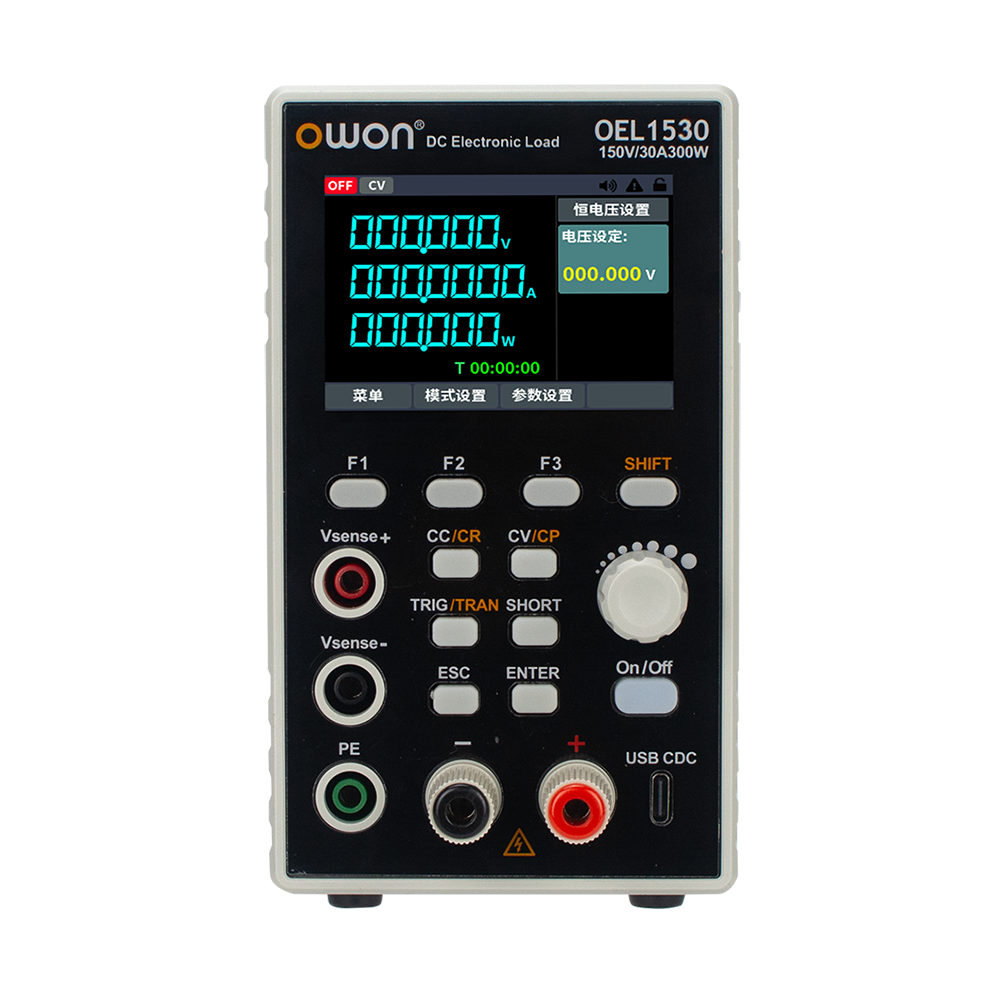

- 小体积，便携式可移动，高性能可编程电子负载 +2.8英寸TFT液晶彩屏显示 +四种操作模式:定电压，定电流，定电阻，定功率 +支持电流动态测试，动态高达5kHz +高分辨率回读电压和电流: 1mV/0.1mA +支持远端补偿 +过电压，过电流，过功率，过热等多种保护 +支持RS232，RS485(选配)，USB串口，支持SCPI协议标准 +支持电池放电测试,OCP测试, OPP测试功能（选配)
产品介绍
技术参数
|
型号 |
OEL1515 |
OEL1520 |
OEL1530 |
OEL3015 |
OEL3020 |
OEL3030 |
OEL6015 |
OEL6020 |
OEL6030 |
|
|
输入 |
电压 |
0-150V |
0-300V |
0-600V |
||||||
|
电流 |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
|
|
功率 |
150W |
300W |
150W |
300W |
150W |
300W |
||||
|
最小操作电压 |
0.8V@15A |
0.9V@20A |
1.1V@30A |
0.8V@15A |
0.9V@20A |
1.1V@30A |
0.8V@15A |
0.9V@20A |
1.1V@30A |
|
|
CV 模式 |
||||||||||
|
量程 |
0-150V |
0-300V |
0-600V |
|||||||
|
分辨率 |
1mV |
1mV |
1mV |
|||||||
|
精度 |
0.05%+0.05%FS |
0.05%+0.05%FS |
0.05%+0.05%FS |
|||||||
|
CC 模式 |
||||||||||
|
量程 |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
|
|
分辨率 |
1mA |
1mA |
1mA |
|||||||
|
精度 |
0.05%+0.05%IFS |
0.05%+0.05%IFS |
0.05%+0.05%IFS |
|||||||
|
CR 模式 |
||||||||||
|
量程 |
0.05Ω - 7.5kΩ |
0.05Ω - 7.5kΩ |
0.05Ω - 7.5kΩ |
|||||||
|
精度 *1 |
0.1%+0.01%R |
0.1%+0.01%R |
0.1%+0.01%R |
|||||||
|
CP模式 |
||||||||||
|
量程 |
150W |
300W |
150W |
300W |
150W |
300W |
||||
|
分辨率 |
10mW |
10mW |
10mW |
|||||||
|
精度*1 |
0.1%+0.1%FS |
0.1%+0.1%FS |
0.1%+0.1%FS |
|||||||
|

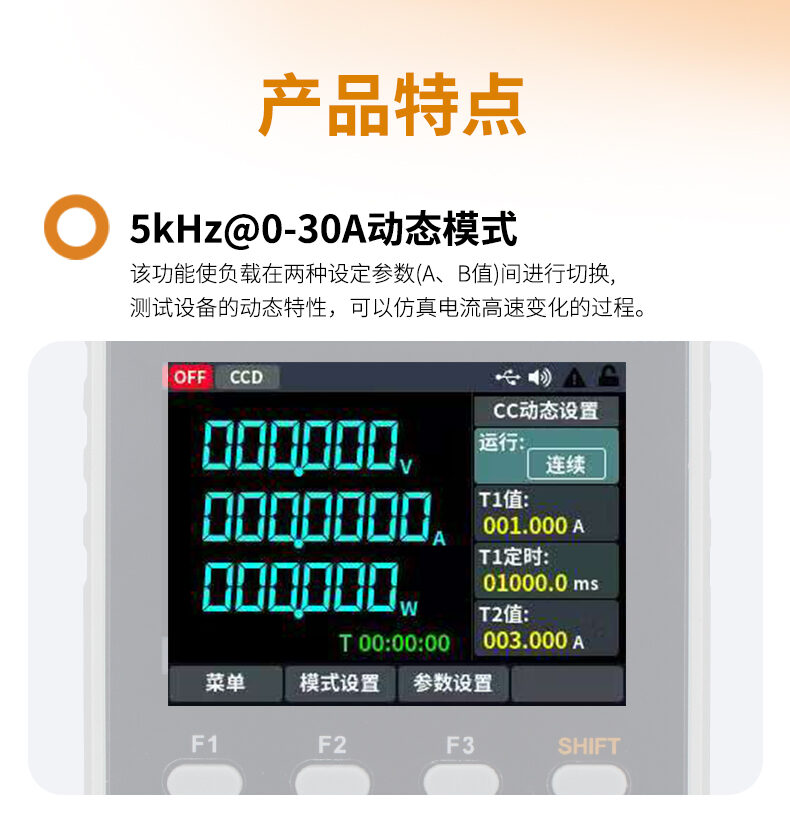

CCD 动态模式 |
||||||||||
|
T1&T2 |
0.1ms-50s |
0.1ms-50s |
0.1ms-50s |
|||||||
|

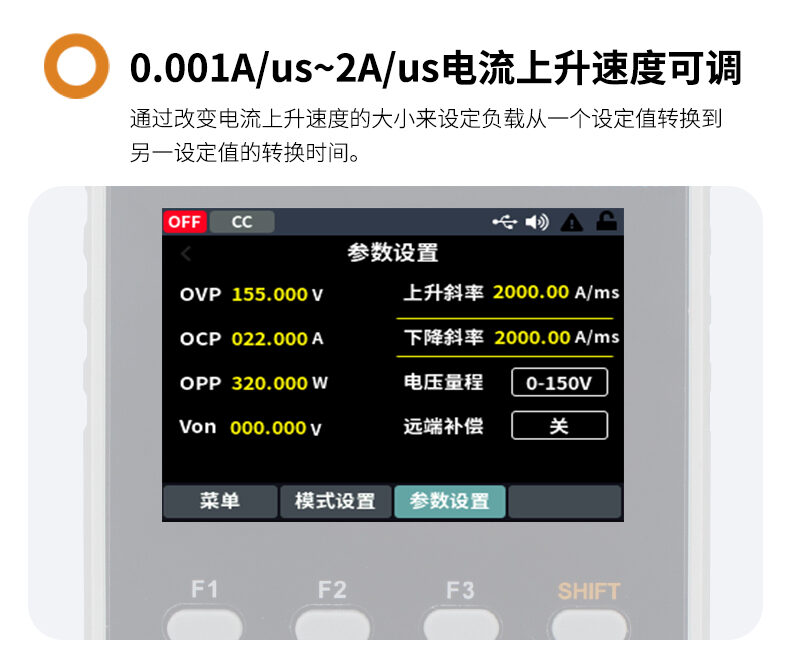

上升/下降斜率 |
0.01A/ms-2000A/ms |
0.01A/ms-2000A/ms |
0.01A/ms-2000A/ms |
|||||||
|
最小上升时间 |
20μs |
20μs |
20μs |
|||||||
|
电压回读值 |
||||||||||
|
量程(V) |
0-15V / 0-150V |
0-30V / 0-300V |
0-60V / 0-600V |
|||||||
|
分辨率 |
1mV |
1mV |
1mV |
|||||||
|
精度 |
0.05%+0.05%FS |
0.05%+0.05%FS |
0.05%+0.05%FS |
|||||||
|
电流回读值 |
||||||||||
|
量程 |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
|
|
分辨率 |
0.1mA |
0.1mA |
0.1mA |
|||||||
|
精度 |
0.05%+0.05%FS |
0.05%+0.05%FS |
0.05%+0.05%FS |
|||||||
|
功率回读值 |
||||||||||
|
量程 |
150W |
300W |
150W |
300W |
150W |
300W |
||||
|
分辨率 |
10mW |
10mW |
10mW |
|||||||
|
精度 |
0.1%+0.1%FS |
0.1%+0.1%FS |
0.1%+0.1%FS |
|||||||
|
保护功能 |
||||||||||
|
过功率保护(OPP) |
>OPP值10ms保护 |
>OPP值10ms保护 |
>OPP值10ms保护 |
|||||||
|
过压保护 |
>OVP值0.1ms保护 |
>OVP值0.1ms保护 |
>OVP值0.1ms保护 |
|||||||
|
过流保护 |
>OCP值0.1ms保护 |
>OCP值0.1ms保护 |
>OCP值0.1ms保护 |
|||||||
|
过温保护 |
85℃ |
85℃ |
85℃ |
|||||||
|
测试功能（选配） |

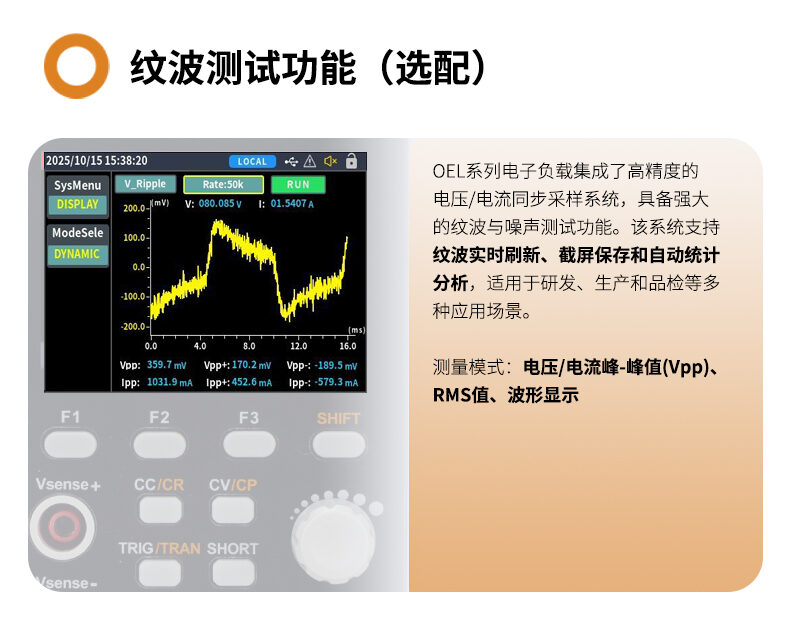

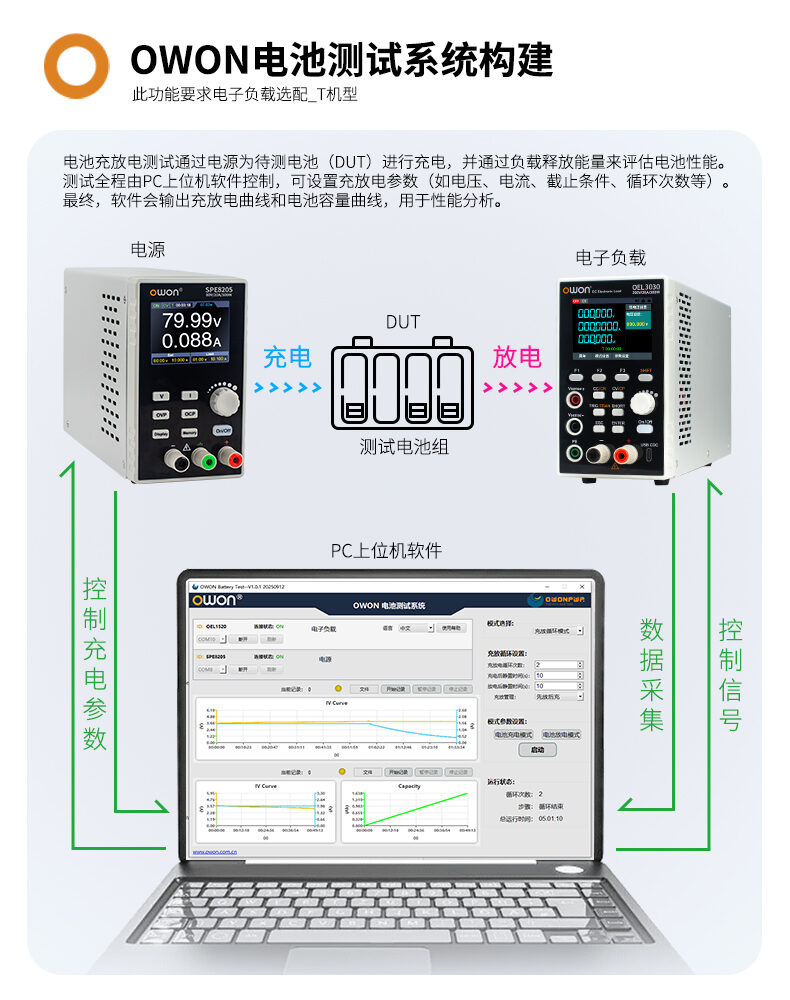

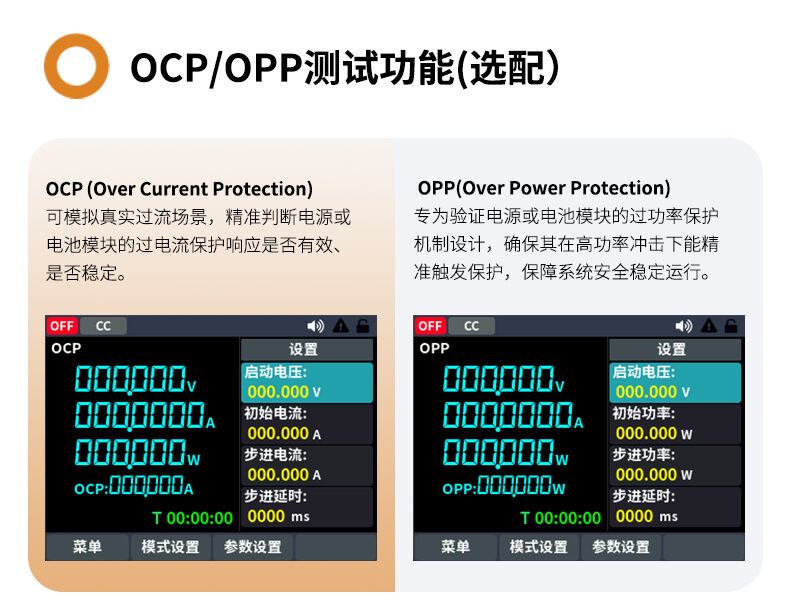

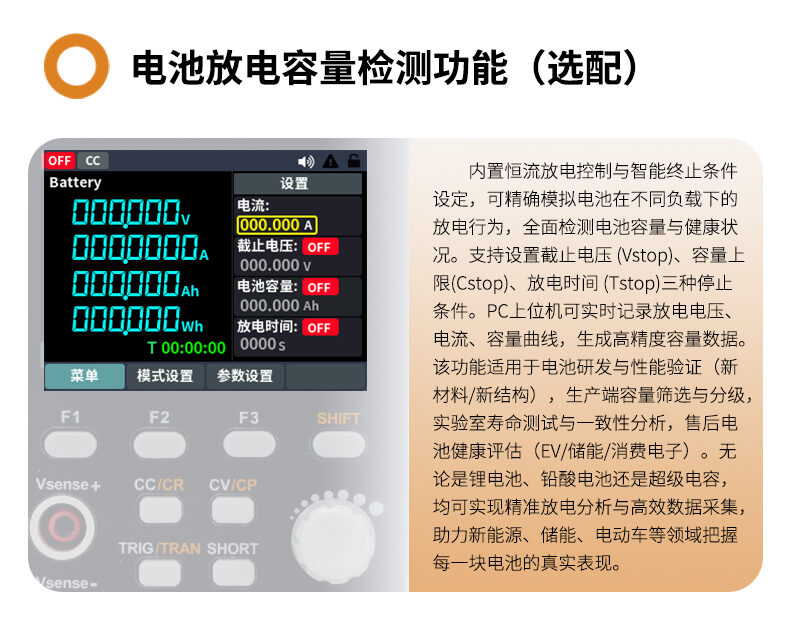

支持电池放电容量、OCP/OPP测试(选配，型号后缀"_T"); 支持纹波测试(选配，型号后缀 "_V") |
|||||||||
|
电源 |
100V - 240Vac; 50Hz/60Hz |
|||||||||
|
接口 |
支持RS232，RS485(选配)，USB串口，支持SCPI协议标准 |
|||||||||
|
散热 |
内置风扇强制风冷调节 |
|||||||||
|
耐压 |
1.5KV / AC / 5mA |
|||||||||
|
尺寸 (宽*高*深) |
84mm*151mm*283mm |
|||||||||
|
重量 |
约2.5kg |
|||||||||
|
精度 |
电压电流输入值不小于10%FS |
|||||||||
标配附件
电源线
保险丝
产品说明书
RS232(选配)
远程补偿线(选配)
