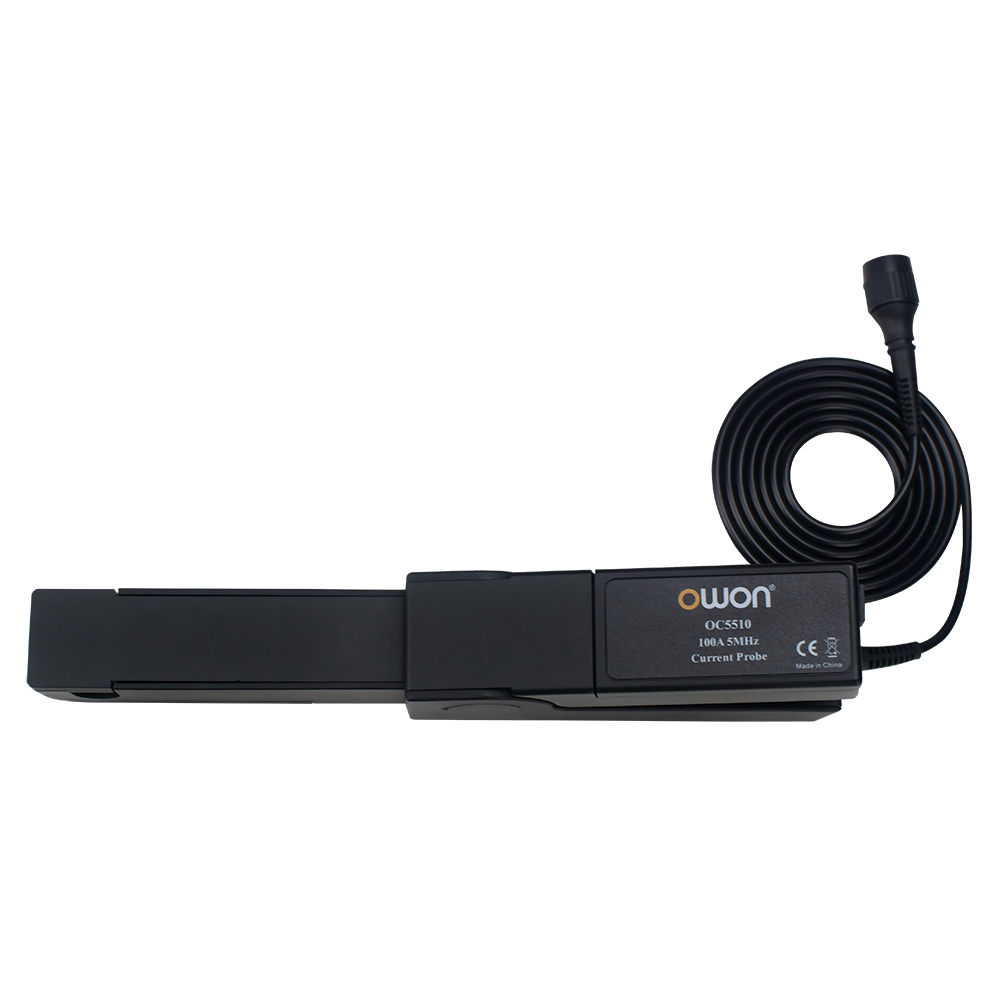

OC5000系列示波器电流探头

Name: OC5000系列示波器电流探头
Brand: owon 利利普
SKU: OC5010A / OC5110 / OC5310 / OC5510
Availability: InStock

型号：OC5010A / OC5110 / OC5310 / OC5510

分类国货精品 > owon > 数字示波器 > 示波器电流探头摘要 MHz最大测试峰值电流可达100A测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

带宽覆盖范围：500kHz - 5MHz
最大测试峰值电流可达100A
测量精度高达±3%, 满足大部分测试需求
双量程设计：0.01V/A , 0.1V/A
一键清零，易于使用，省去繁琐的调零过程
适配器及电池双模式供电, 兼顾室内外不同使用需求
低电池指示、过载指示与蜂鸣提醒等保护功能

技术参数

型号	OC5010A	OC5110	OC5310	OC5510
带宽（-3dB）	500kHz	1MHz	3MHz	5MHz
上升时间	≤700ns	≤350ns	≤116ns	≤70ns
档位	L		H
电流范围	50mA~10A峰值		1A~100A峰值
量程灵敏度	0.1V/A		0.01V/A
典型DC精度	3%±50mA		500mA~40A峰值：4%±50mA； 40A~100A峰值：±15%最大值
相移	DC～65Hz：<1.5°		DC～65Hz：<1°
工作电压RMS	CATⅠ 600V CAT Ⅱ 600V CAT Ⅲ 300V
共模电压RMS	CATⅠ 600V CAT Ⅱ 600V CAT Ⅲ 300V
电源	支持DC12V/1A适配器和9V碱性电池
低电池指示功能	当电池电压＜6.5V时, 电池指示灯红色报警
过载指示功能	被测电流超过量程，蜂鸣器响
电流钳尺寸（长宽高）	约 2303370mm
被测导体最大尺寸	直径约 12mm
电流钳输出同轴线缆长度	1.5米
重量	约 300g(不含电池)

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
