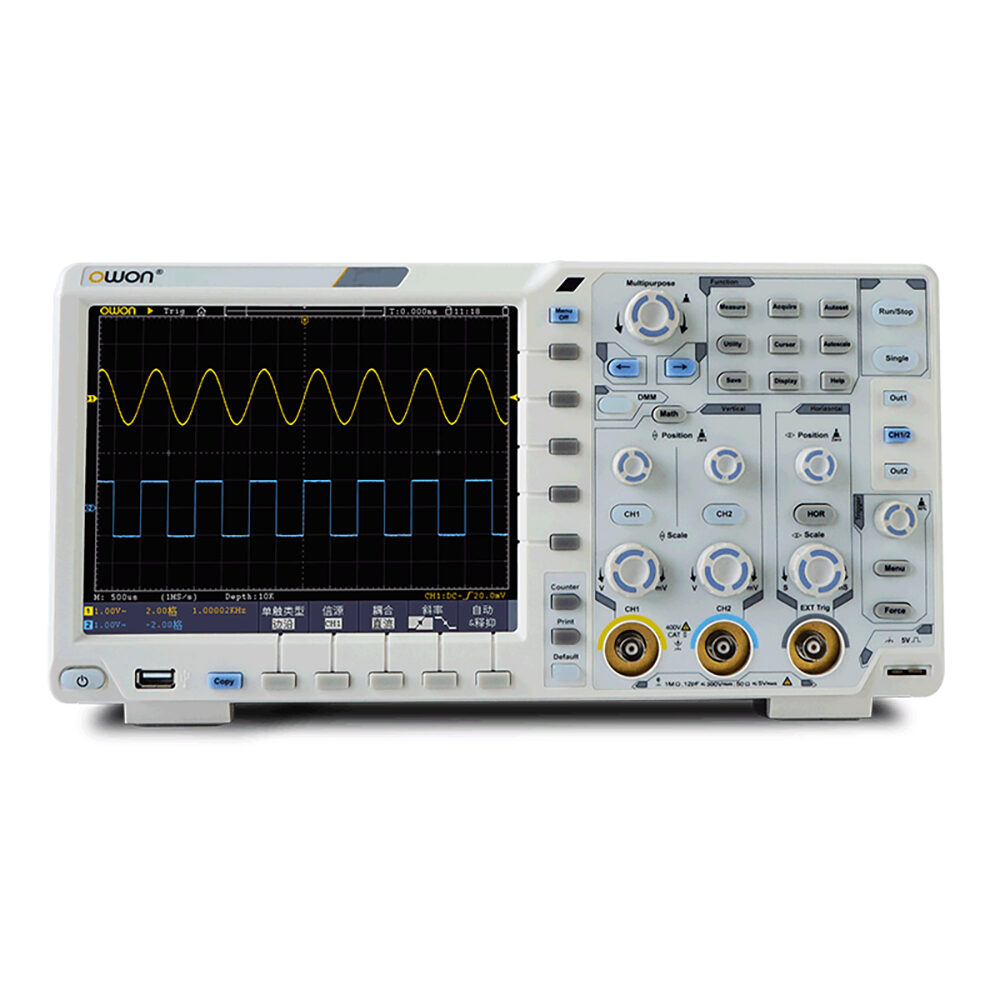

产品亮点

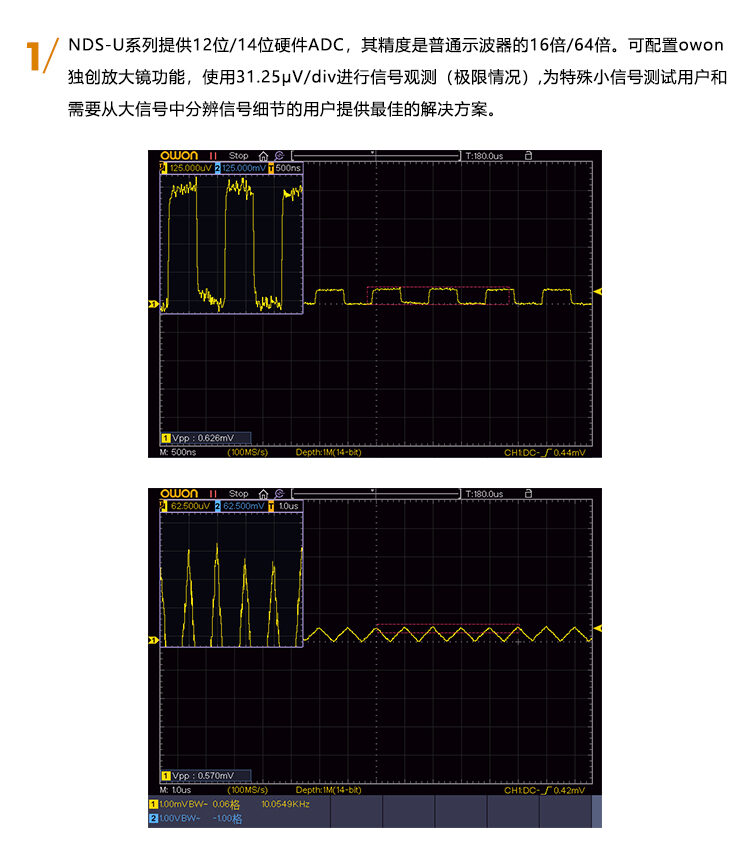

- 8位/12位/14位高精度ADC，观察更多波形细节
- 带宽达300MHz，采样率达2.5GS/s
- 标配40M存储深度，最高150000wfms/s 波形刷新率

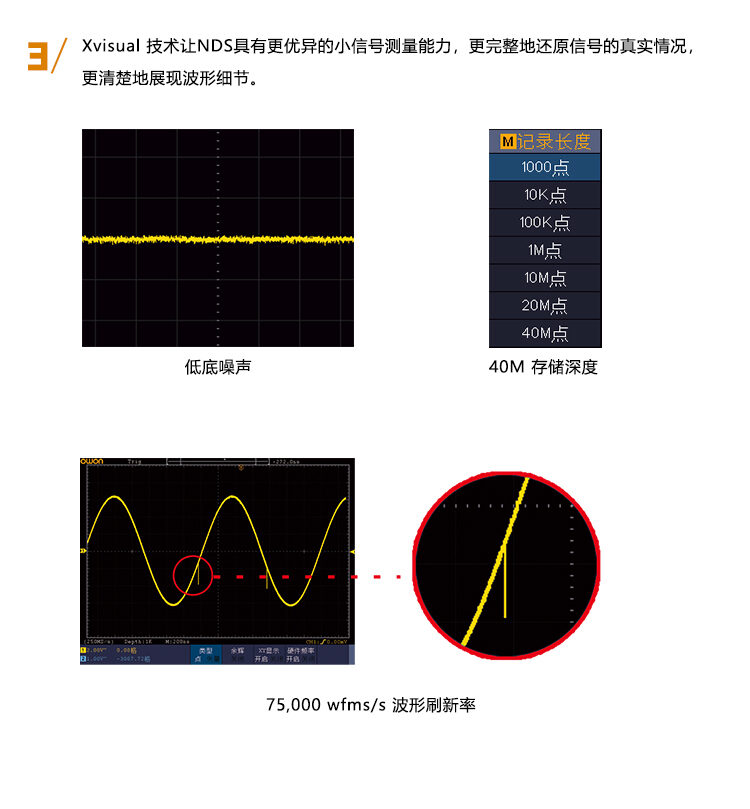

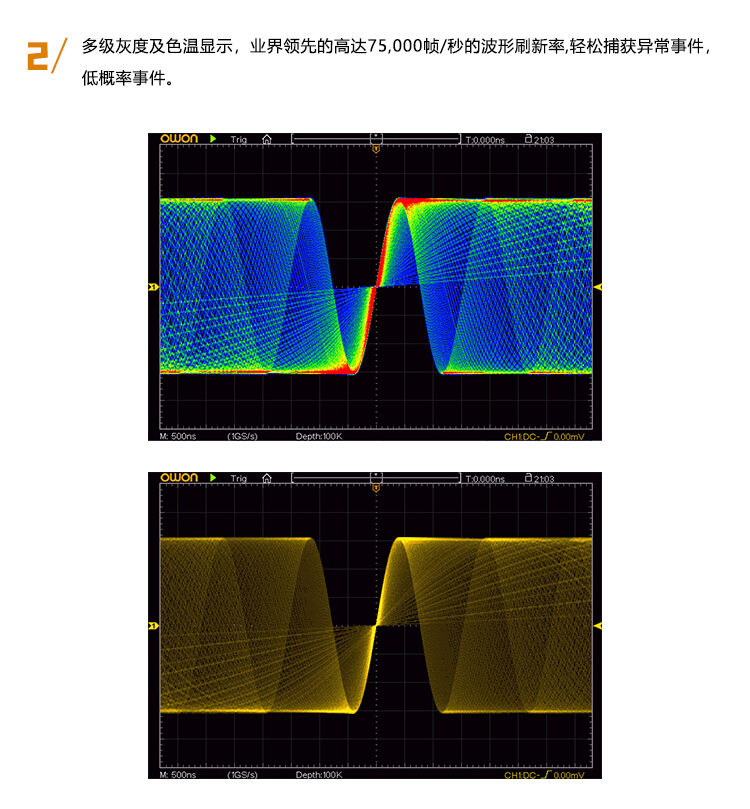

- 低底噪声，支持多级灰度和色温功能
- 采用Xvisual owon第三代示波器技术平台，还原信号真实情况

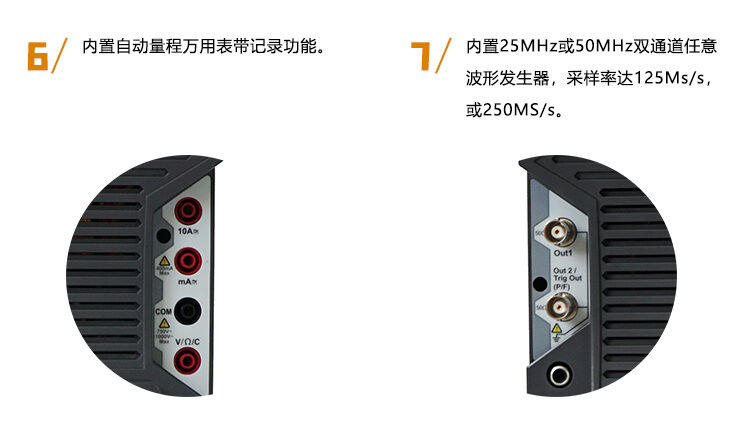

- 示波器+信号发生器+万用表+频率计+高精度记录仪+逻辑分析仪（需选配相关功能）

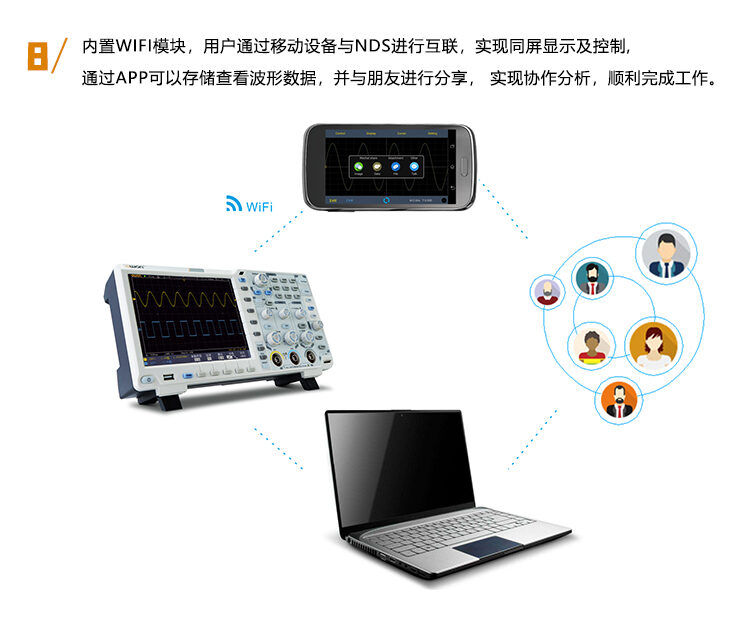

- Wifi功能，支持电脑和手机同屏显示和控制
- 具有自动跟踪测量功能，可持续跟踪信号变化，仪器会自动根据输入信号类型、幅值、频率变化而自动调整电压档位、时基档位到合适位置（并非自动设置）
- 可配置电池模块，方便户外测试

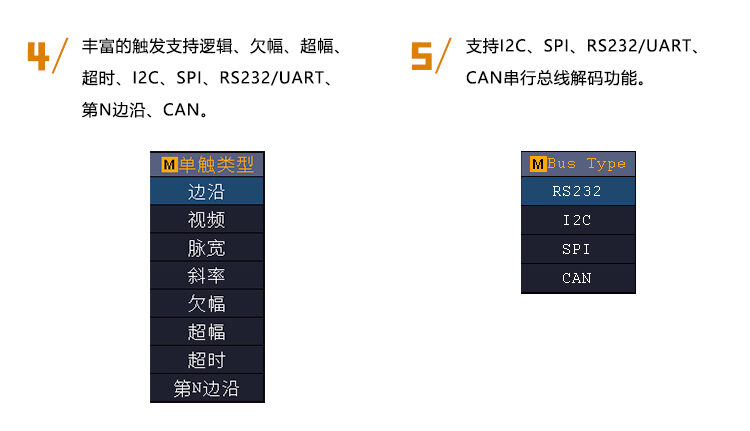

- 丰富触发：边沿, 视频, 脉宽, 斜率, 欠幅（Runt）, 窗口（Windows）, 超时（Timeout）, 第N边沿, 逻辑, I2C, SPI, RS232/UART等, 建立/保持、CAN ( 可选)
- 可配置解码功能：I2C, SPI, RS232, LIN, CAN

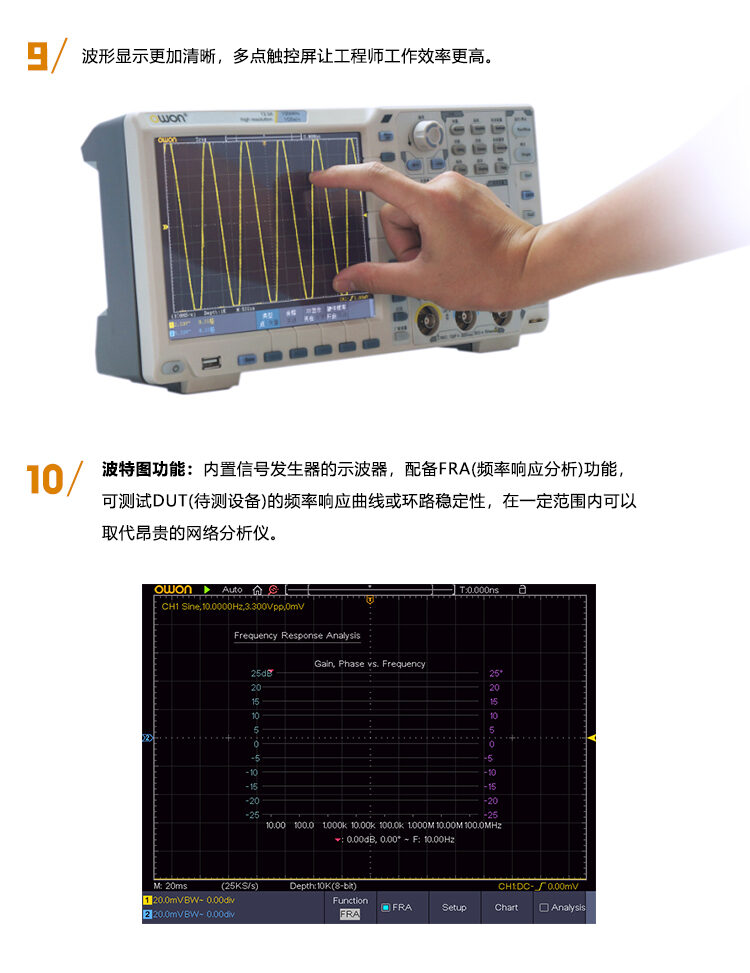

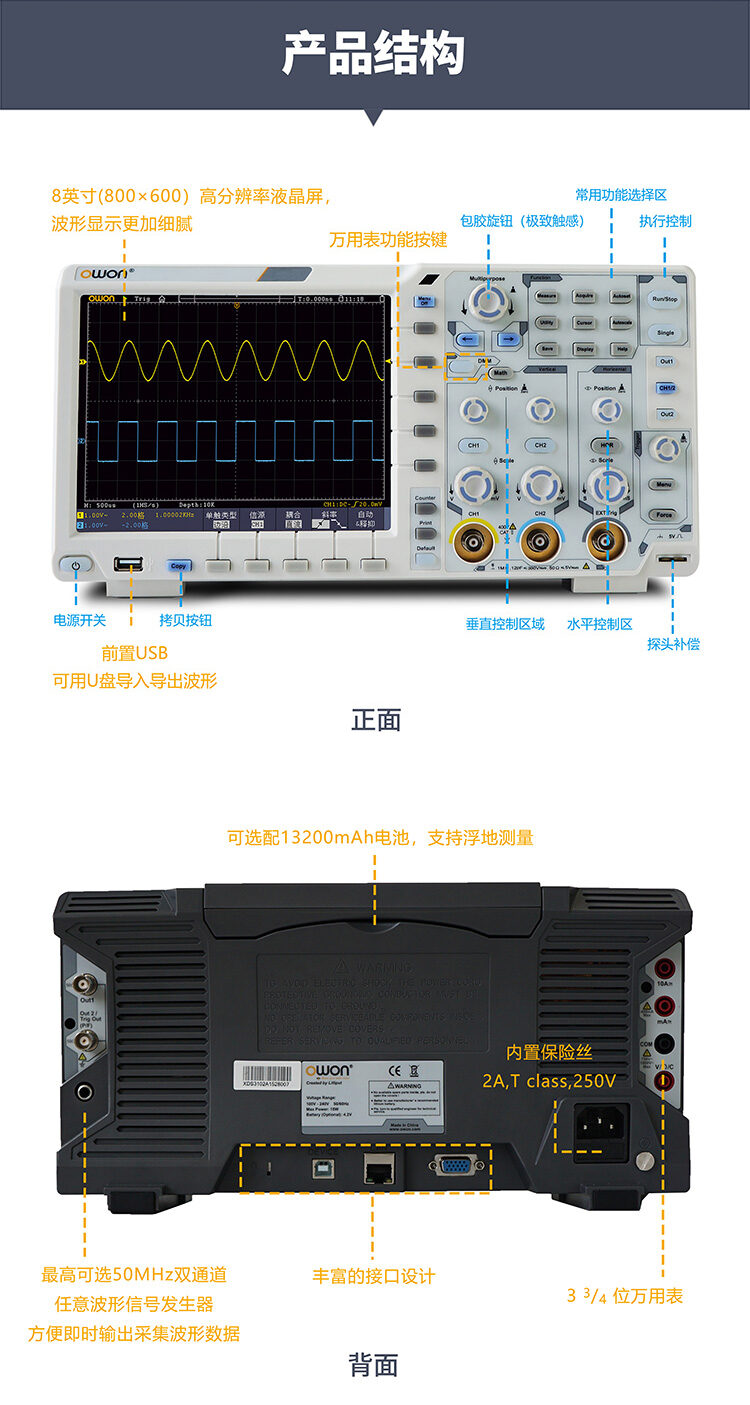

- 8英寸（800x600)高清显示，可配置电容触控屏，支持多点触控
- 丰富的接口：包括USB Device&Host、LAN 、 Pass/Fail, VGA 或HDMI接口方便教学演示，支持SCPI和Labview协议方便二次开发
产品介绍
技术参数
| 型号 | NDS102U | NDS102 | NDS202E | NDS202 | NDS202U | NDS302 | |
|---|---|---|---|---|---|---|---|
| 带宽 | 100MHz | 200MHz | 300MHz | ||||
| 实时采样率 | 1GS/s | 2GS/s | 1GS/s | 2.5GS/s | |||
| 垂直分辨率(A/D) | 12 bits | 8 bits | 14bits | 8bits | |||
| 存储深度 | 40M | ||||||
| 波形刷新率 | 75,000 wfms/s or 150,000wfms/s | ||||||
| 时基范围 | 2ns/div - 1000s/div, step by 1 - 2 - 5 | 1ns/div - 1000s/div, step by 1 - 2 - 5 | |||||
| 上升时间（BNC上典型的） | ≤3.5ns | ≤1.7ns | ≤1.17ns | ||||
| 通道 | 2 + 1 (外部触发) | ||||||
| 采样方式 | 普通、平均值、峰值 | ||||||
| 显示 | 8英寸(800×600)TFT LCD | ||||||
| 输入阻抗 | 1MΩ±2%，与15pF±5pF并联 | 1MΩ±2%，与15pF±5pF并联; 50Ω±2% | |||||
| 通道间的隔离度 | 50Hz : 100 : 1, 10MHz : 40 : 1 | ||||||
| 最大输入电压 | 1MΩ ≤ 300Vrms; 50Ω ≤ 5Vrms | ||||||
| 直流精度 (平均) | 平均≥16：±（3% +0.05div) for △V | ||||||
| 探头衰减系数 | 0.001X - 1000X, step by 1 - 2 - 5 | ||||||
| 低频响应（交流耦合，-3Db） | ≥10Hz(在BNC处) | ||||||
| 频率稳定度 | ±1ppm（典型值，Ta = + 25°C） | ||||||
| 波形内插 | sin(x) / x | ||||||
| 时间间隔（△T）测量精确度 | 单次: ±(1采 样间隔时间+1ppm x读 数+0.6ns); 平均>16:±(1采 样间隔时间+1ppm ×读 数+0.4ns) | ||||||
| 输入耦合 | DC, AC, and GND | ||||||
| 垂直灵敏度 | 1mV/div - 10V/div可选500uV/div - 10V/div | ||||||
| 触发类型 |
边沿, 视频, 脉宽, 斜率, 欠幅（Runt）, 超幅, 间隔, 码型，正偏离，窗口（Windows）, 超时（Timeout）, 第N边沿, 逻辑, I2C, SPI, RS232/UART, CAN ( 可选), |
||||||
| 解码类型(可选) | I2C, SPI, RS232/UART, LIN,CAN | ||||||
| 触发方式 | 自动, 正常, 单次 | ||||||
| 垂直移动范围 | ±2V(1mV/div～50mV/div)；±20V(100mV/div～1V/div)；±200V(2V/div～10V/div) | ||||||
| 信号制式和行/场频率 （视频触发类型） | 支持任何场频或行频的NTSC、PAL和SECAM广播系统 | ||||||
| 光标测量 | 光标间电压差（△V） ，光标间时间差（△T）水平和垂直光标可同时测量并同时显示，支持光标追踪功能 | ||||||
| 自动测量( 波形和参数的同时观测) |
峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数，FRF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面积、周期面积 |
||||||
| 数学操作 | ＋, －, ×, ÷, FFT，微分，积分，平方根函数运算，用户自定义函数，数字滤波 | ||||||
| 存储波形 | 100组参考波形 | ||||||
| 李沙育图形 | 带宽 | 满带宽 | |||||
| 相位差 | ±3 degrees | ||||||
| 接口 | USB Host & Device（支持pictBridge一键打印功能）, Pass/Fail, LAN, VGA（选配）RS232（选配） | ||||||
| 频率计 | 支持6位硬件频率计 | ||||||
| 电源 | 100V - 240V AC, 50/60Hz, CAT II | ||||||
| 电源 | ＜15W | ||||||
| Fuse | 2A, T class, 250V | ||||||
| 电池 (可选) | 3.7V, 13200mAh | ||||||

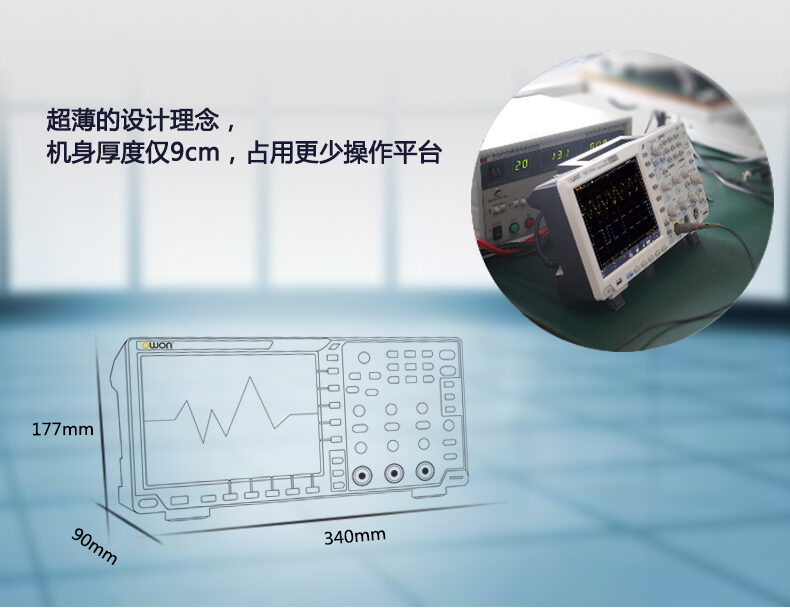

| 尺寸 | 340mm(长)x177mm(高)x90mm(宽) | ||||||
| 重量 | 2.6公斤(主机） | ||||||
标配附件
电源线
探极
探笔校正笔
USB数据线
驱动光盘
便携包( 选配）

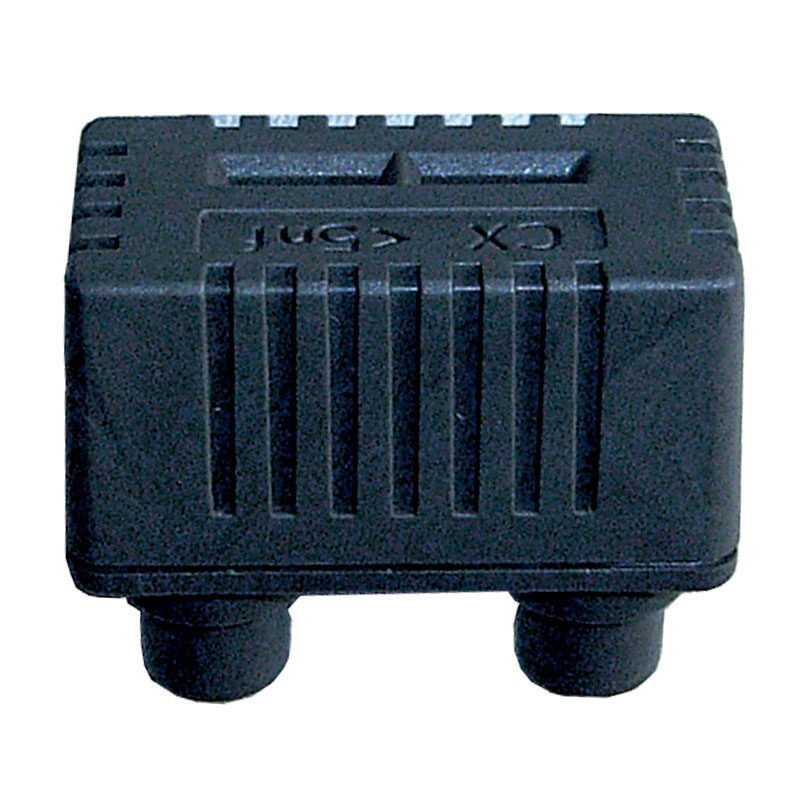

电容模块（选配）
Q9线（选配）

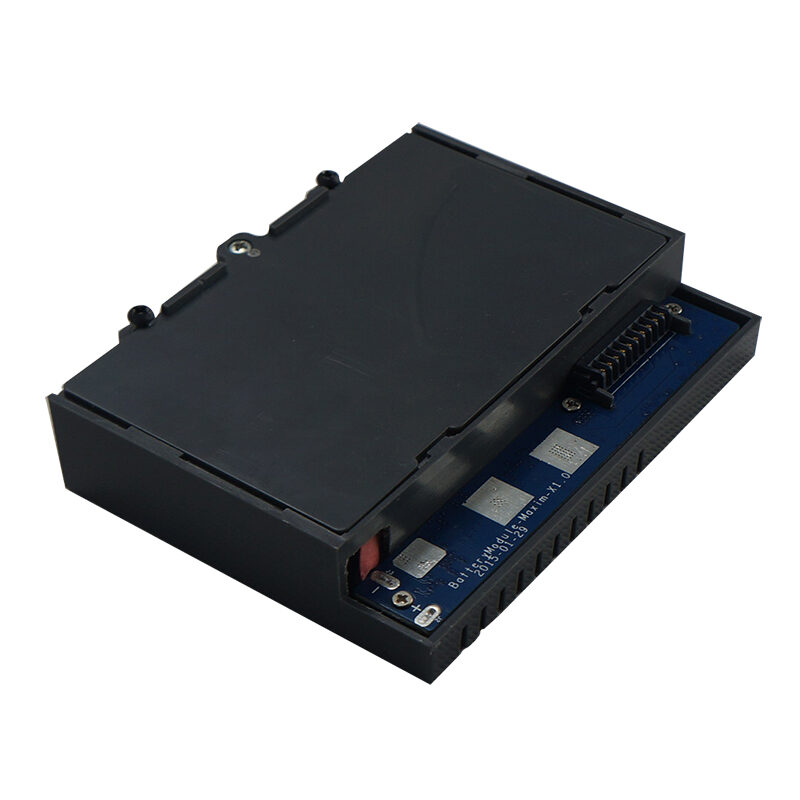

电池（选配）
产品说明书
❓ 常见问答 6 查看更多 →
问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等
问：模拟示波器和数字示波器的差异？
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等
问：模拟示波器和数字示波器的差异？
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
