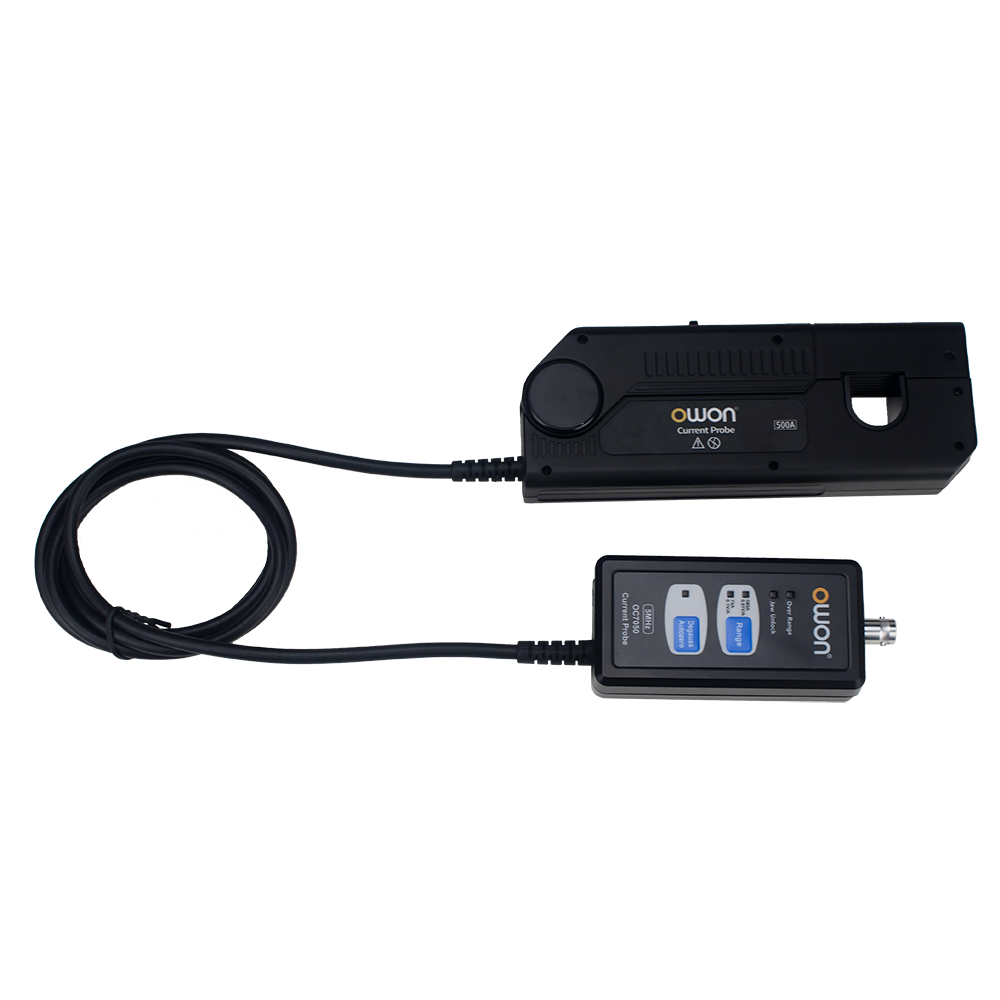

OC7000系列示波器电流探头

Name: OC7000系列示波器电流探头
Brand: owon 利利普
SKU: OC7015 / OC7030 / OC7050
Availability: InStock

型号：OC7015 / OC7030 / OC7050

分类国货精品 > owon > 数字示波器 > 示波器电流探头摘要产品亮点测量 MHz最大测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

测量带宽范围：5MHz - 12MHz
最大测试峰值电流750A
采用锁紧机构，保证上下磁芯可靠接触，测量精度高达1%
钳口直径：20 mm
双量程设计，可以用于测试不同大小的电流
声光过流报警功能，提醒切换合适量程
过流保护功能，防止过热造成损坏

技术参数

型号		OC7015	OC7030	OC7050
带宽（-3dB）		12MHz	6MHz	5MHz
上升时间		≤29ns	≤58ns	≤70ns
最大测量电流		150Arms	300Arms	500Arms
峰值电流		300Apk	500Apk	750Apk
量程		1/10:30A	1/10:50A	1/10:75A
		1/100:150A	1/100:300A	1/100:500A
过流报警值		1/10: ≥30A	1/10: ≥50A	1/10: ≥75A
		1/100: ≥300A	1/100: ≥500A	1/100: ≥750A
电流传输比		30A: 0.1V/A	50A: 0.1V/A	75A: 0.1V/A
		150A: 0.01V/A	300A: 0.01V/A	500A: 0.01V/A
分辨率		30A: 10mA	50A: 10mA	75A: 10mA
		150A: 100mA	300A: 100mA	500A: 100mA
精度 (DC,45-66Hz 最大连续电流)		30A: ±1%± 10mA	50A: ±1%± 10mA	75A: ±1%± 10mA
		150A: ±1%± 100mA	300A: ±1%± 100mA	500A: ±1%± 100mA
延时	探头主机	36ns	41ns	42ns
	BNC(1m)	5ns
终端负载要求		≥100kΩ
供电方式		DC 12V/2A（标配适配器）
最大对地电压(裸导体)		600V CAT Ⅱ 300V CAT Ⅲ
钳口直径		20mm
电缆长度		1.5m（电流钳手柄到控制盒）
同轴输出线长度		1m
电流钳手柄尺寸(LWH)		172.56528mm
探头主体质量		500g

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
