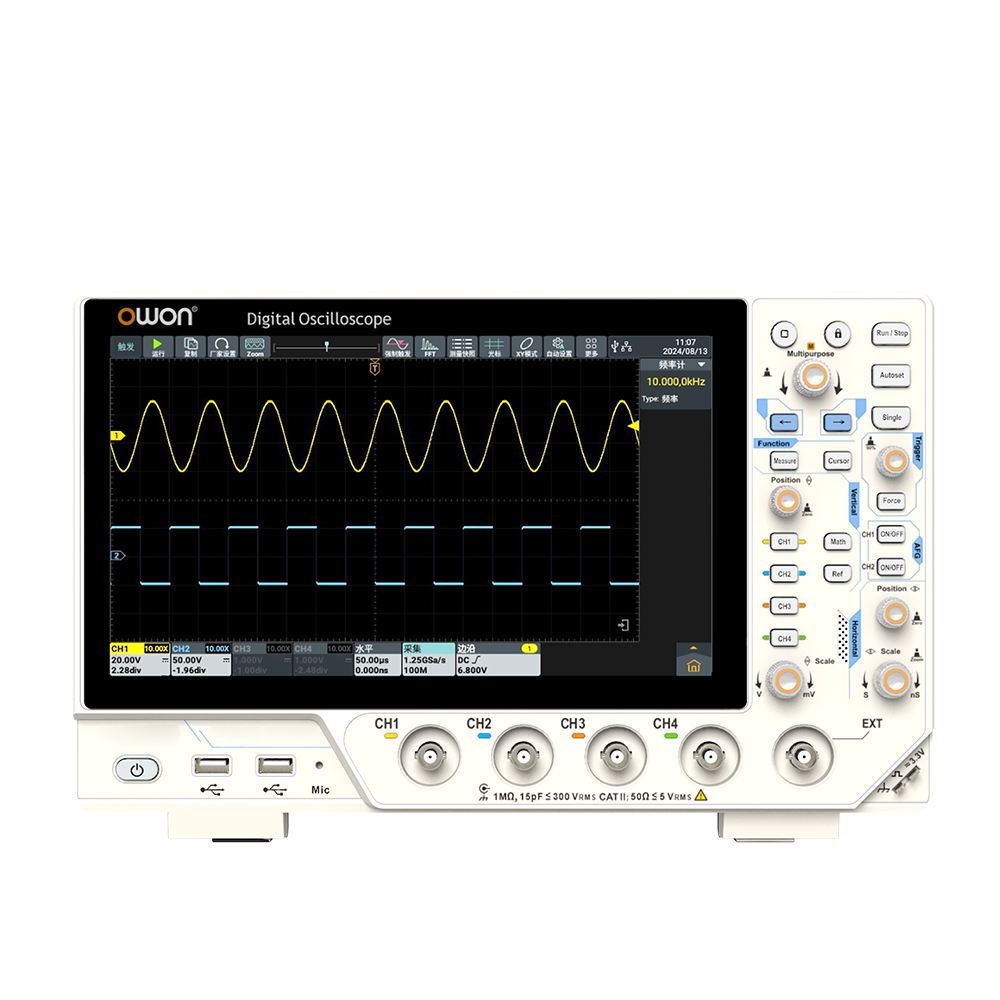

ADS3000系列安卓平台多功能数字示波器

Name: ADS3000系列安卓平台多功能数字示波器
Brand: owon 利利普
SKU: ADS3102 / ADS3202 / ADS3352 / ADS3502
Availability: InStock

型号：ADS3102 / ADS3202 / ADS3352 / ADS3502

分类国货精品 > owon > 数字示波器 > 台式示波器摘要更精确测量信号测量 M点FFT分析 FFT频谱分析仪及协议分析浮地测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

卓越性能
· 带宽100MHz-500MHz，存储深度100M，全系列标配2.5GS/s的实时采样率。

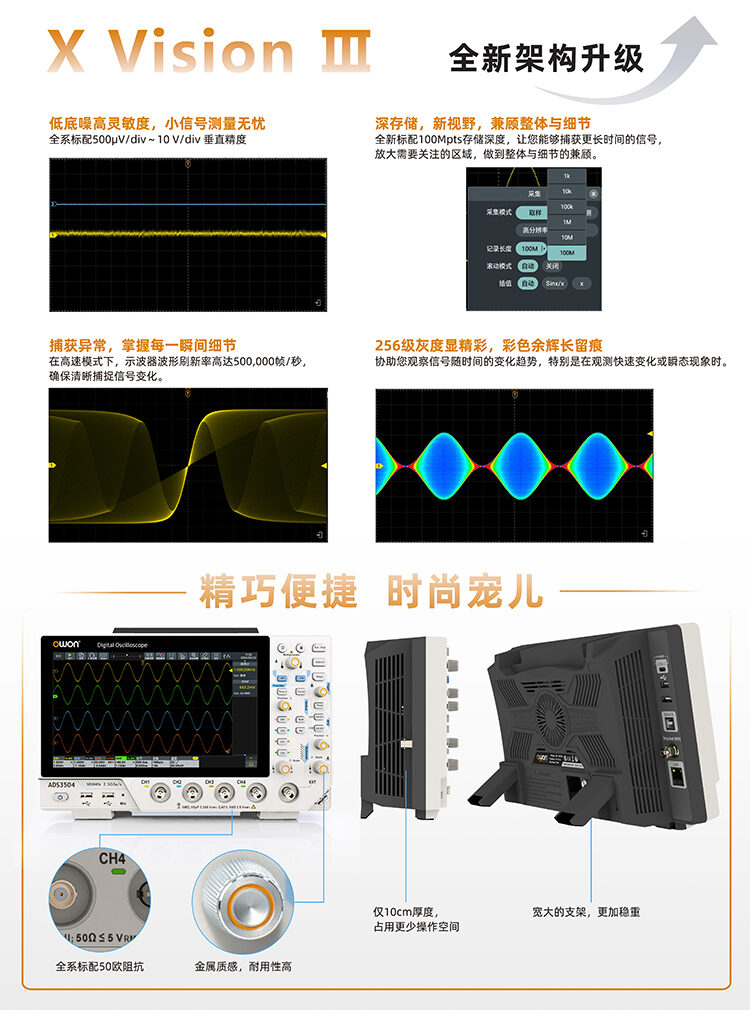

· 基于OWON X-vision ll代先进示波器架构，更低底噪、更高存储，更快刷新。
· 垂直精度500uV/div - 10 V/div，时基范围500 ps/div - 1000s/div，提供更精确的信号测量。
· 1M点FFT分析，为频率分量的准确展示提供了强有力的支持。
· 256级波形灰度显示及彩色余辉技术，搭配高达500,000帧/秒的波形刷新率，增强波形可视化效果。

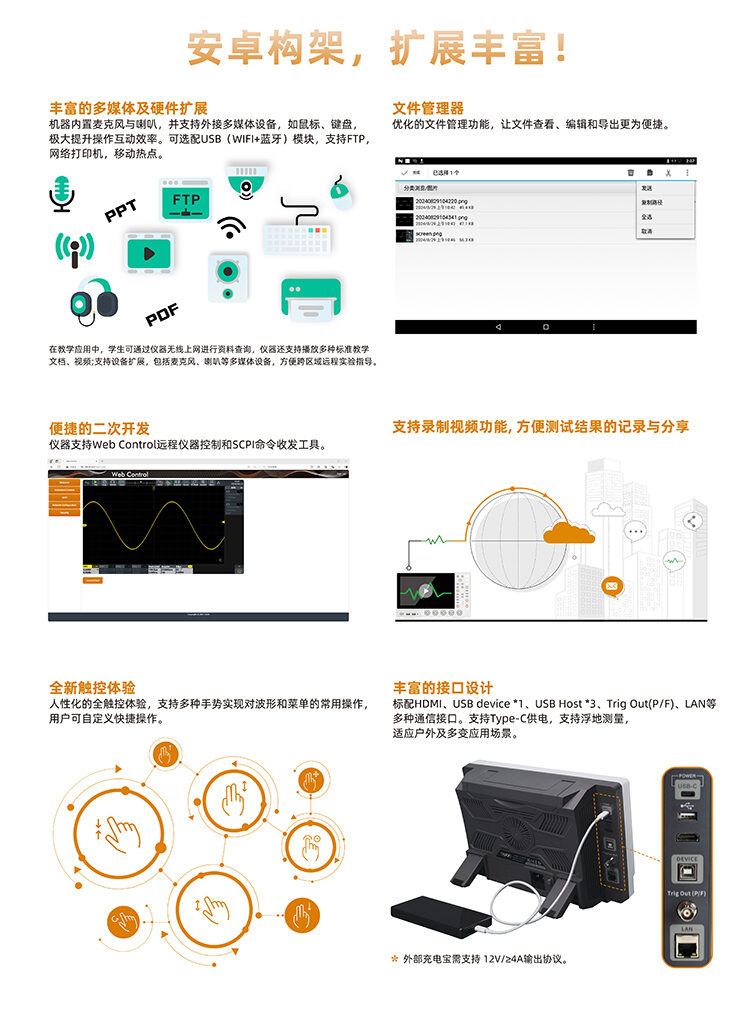

丰富的拓展性
· 支持外接多媒体设备。
· 流畅播放视频、PPT、PDF等教学文件,使教学过程更加高效便捷。
· 优化的文件管理功能,让文件查看、编辑和导出更为便捷。
· 支持web Control远程仪器控制和SCPI命令收发工具。
· 屏幕视频录制功能,方便实验结果的记录与分享。
· 可选配无线模块（wifi/蓝牙)，支持FTP，网络打印机，移动热点等高级功能。

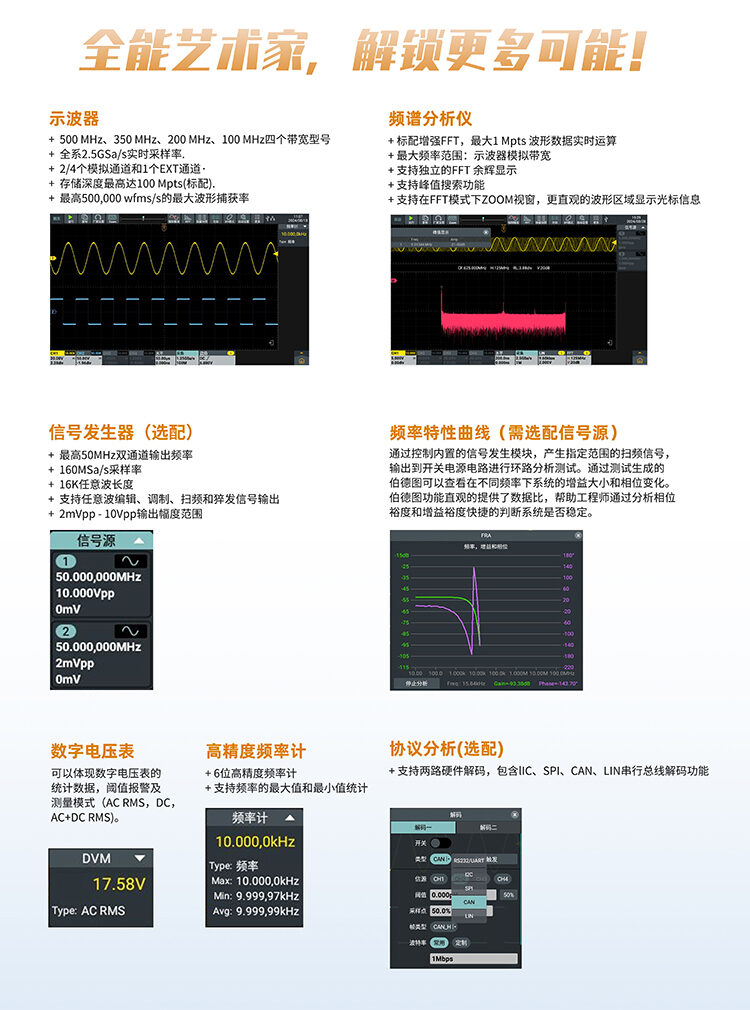

全面的功能

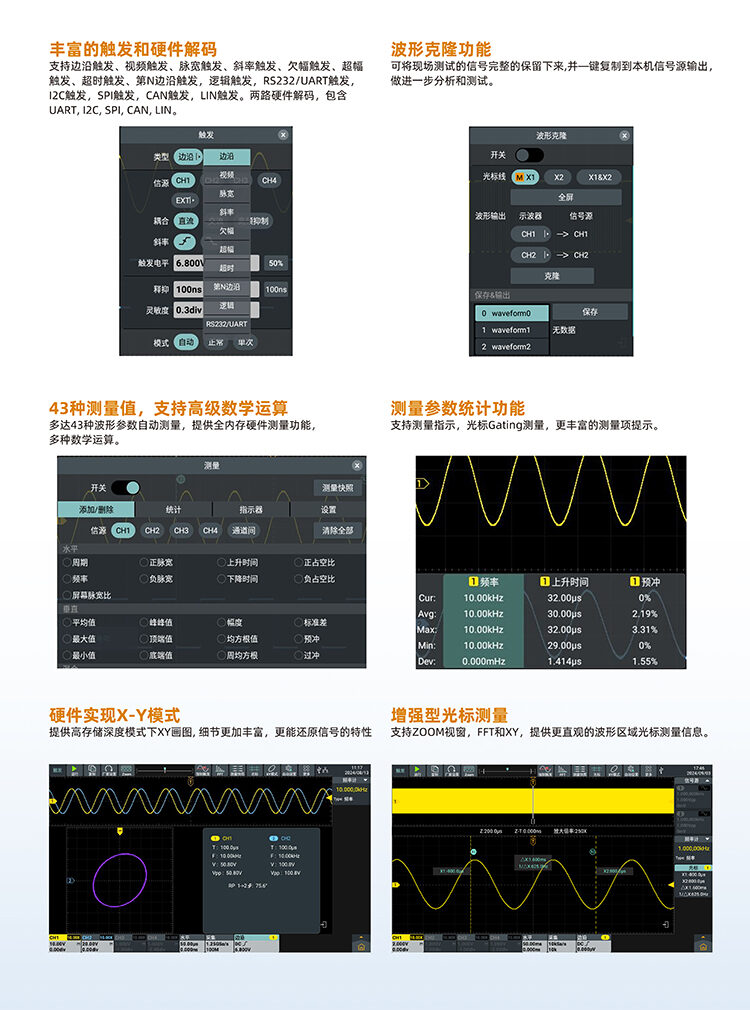

· 集成示波器、双通道50MHzAFG（选配）、频率计、电压表、FFT频谱分析仪及协议分析多项功能。
· 波形克隆及波特图功能（AFG机型)
· 支持Type-C供电,支持浮地测量，适应户外及多变应用场景。
优秀的人机交互
· 采用10.1英寸大屏幕触控显示，支持多点触控操作，带来更佳的交互体验。
· 新一代UI设计，界面美观大方，支持用户自定义快捷操作，简化日常使用流程。

产品介绍

技术参数

型号	ADS3102	ADS3202	ADS3352	ADS3502
模拟带宽（-3 dB）	100MHz	200MHz	350MHz	500MHz
输入通道数	2+EXT
最大模拟通道采样率	2.5GSa/s（单通道）1.25GSa/s（双通道）

标配附件

电源线
探极
探笔校正笔
USB数据线
快速指南

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
