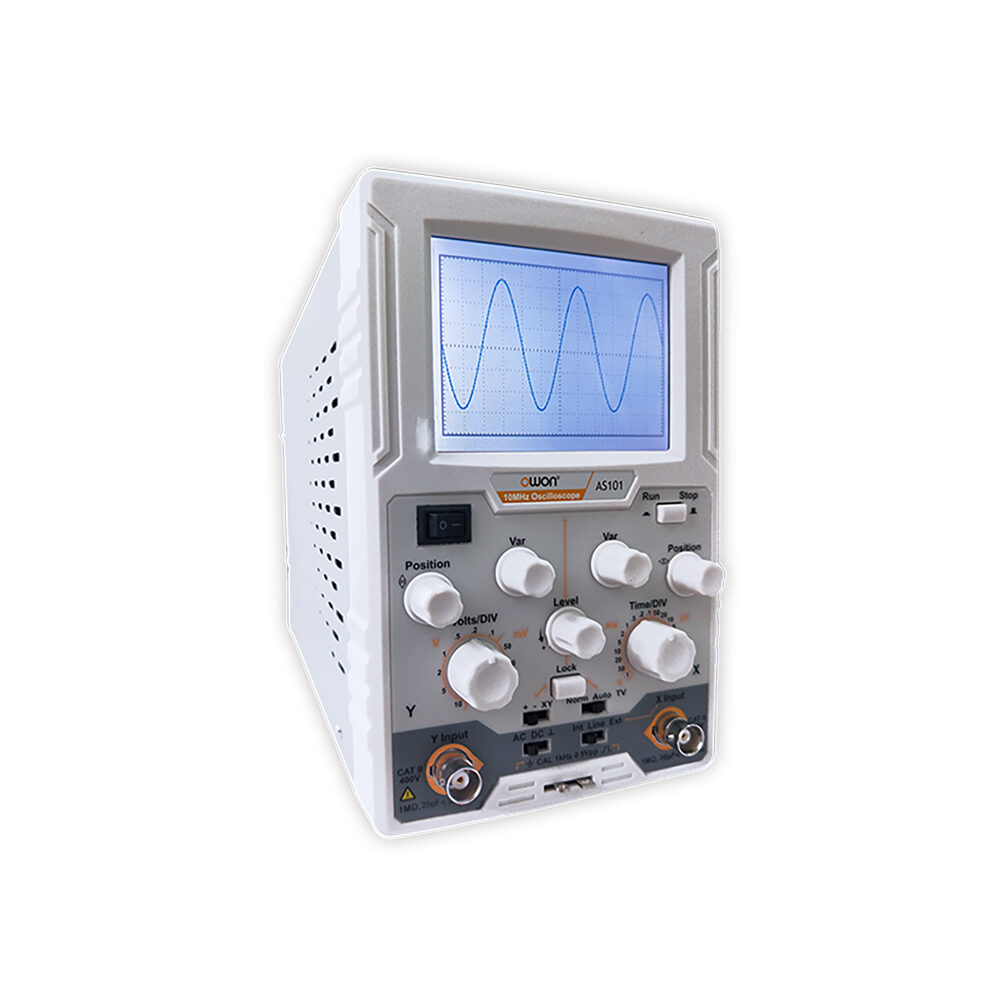

AS系列模拟面板数字示波器

Name: AS系列模拟面板数字示波器
Brand: owon 利利普
SKU: AS101 / AS201
Availability: InStock

型号：AS101 / AS201

分类国货精品 > owon > 数字示波器 > 台式示波器摘要波形分析

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

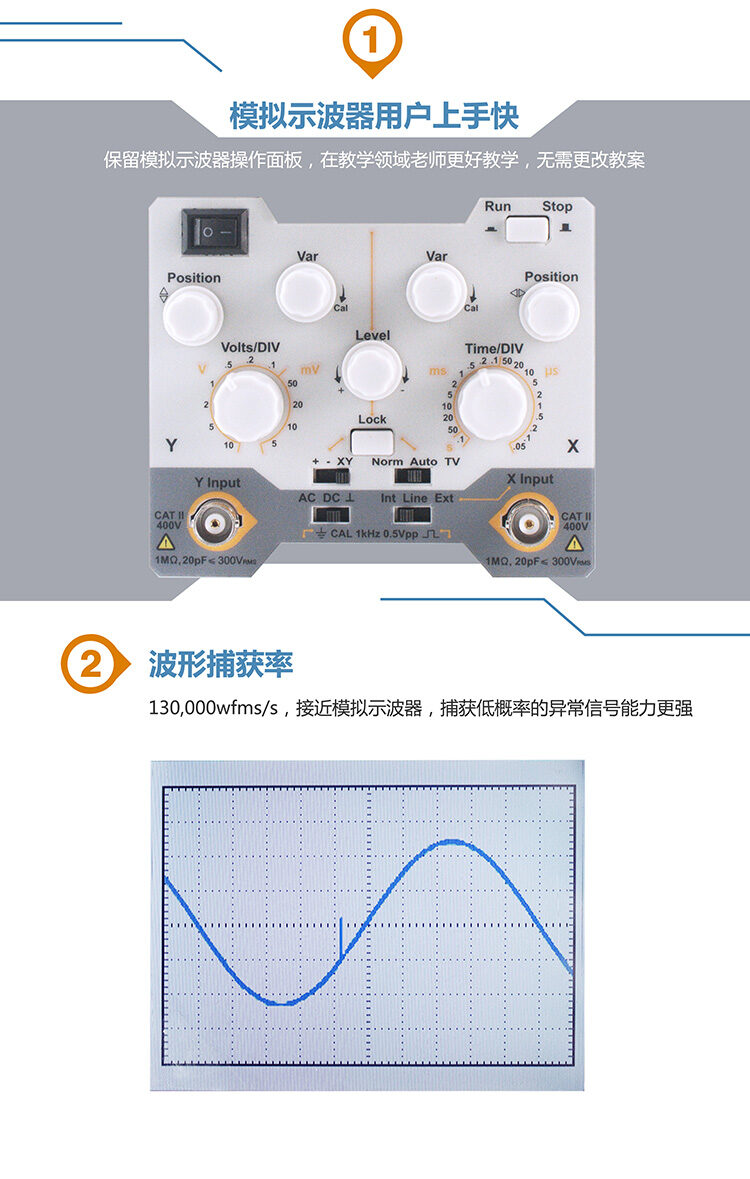

模拟示波器最佳替代者 + 保留模拟示波器的操作面板
带宽 : 10MHz/20MHz，采样率 : 100MS/s
单通道输入
波形捕获率130,000wfms/s，捕获低概率的异常信号能力强
3.7" 液晶屏显示
体积小巧，不占空间

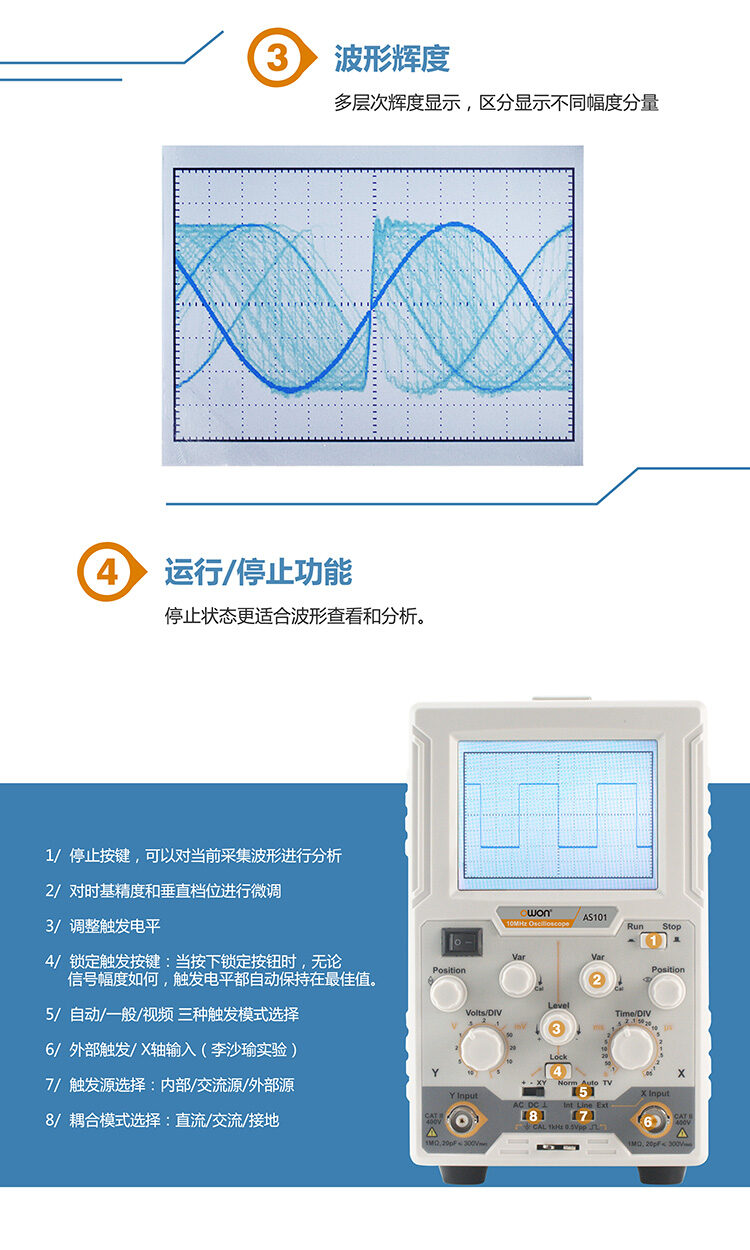

运行停止，可以进行波形分析

产品介绍

AS系列模拟面板数字示波器

技术参数

型号		AS101	AS201
带宽		DC:0~10MHz, AC: 10 Hz~10MHz	DC:0~20MHz, AC: 10 Hz~20MHz
通道数		1
水平系统	采样率	100MS/s
	波形内插	(Sinx)/x
	时基范围 (S/DIV)	0.05us/DIV ~ 0.1s/DIV,step by 1 – 2 - 5
	频率稳定度	±100 ppm
	微调范围	≧2.5:1
垂直系统	灵敏度(伏/格)范围	5 mV/DIV～10 V/DIV
	幅度	±10DIV
	带宽	10 MHz	20 MHz
	低频响应	≥10 Hz (在BNC处, AC 交流耦合, -3 dB)
	上升时间 (BNC上典型的)	≤ 30 ns
	微调范围	≧2.5:1
输入耦合		DC, AC , GND
输入阻抗		1 MΩ±2%, 与20 pF±5 pF并联
最大输入电压		400V (DC+AC, PK - PK)
X-Y 模式
精度		X:0.5V/DIV Y:0.1V/DIV ~ 1V/DIV
带宽(-3dB)		直流: 0 ~ 1MHz 交流: 10Hz ~ 1MHz
触发
触发电平范围		距屏幕中心±4格
触发电平精确度(典型的)精确度适用于上升和下降时间≥20ns的信号		±0.3 格
触发源		内部触发（Int）,电源触发（Line）, 外部（Ext）
触发方式		自动、正常、TV
边沿触发		上升，下降
信号制式和行/场频率（视频触发类型）		支持任何场频或行频的NTSC、PAL和SECAM广播系统
触发锁		支持
外部触发输入阻抗		1 MΩ±2%, 与20 pF±5 pF并联
外部触发输入电压		400Vpp
触发探针补偿器输出	输出电压 (典型值)	Square, 0.5Vpp±2%
触发探针补偿器输出	频率 (典型值)	方波：1 kHz (±1%)
显示		3.7" Colored LCD (Liquid Crystal Display)
电源输入		100V - 240V AC, 50/60Hz, CAT II
耗电		＜15W
保险丝		1A, T class, 250V
尺寸		117 x 192 x 288 mm
重量		About 1.8 kg

标配附件

电源线

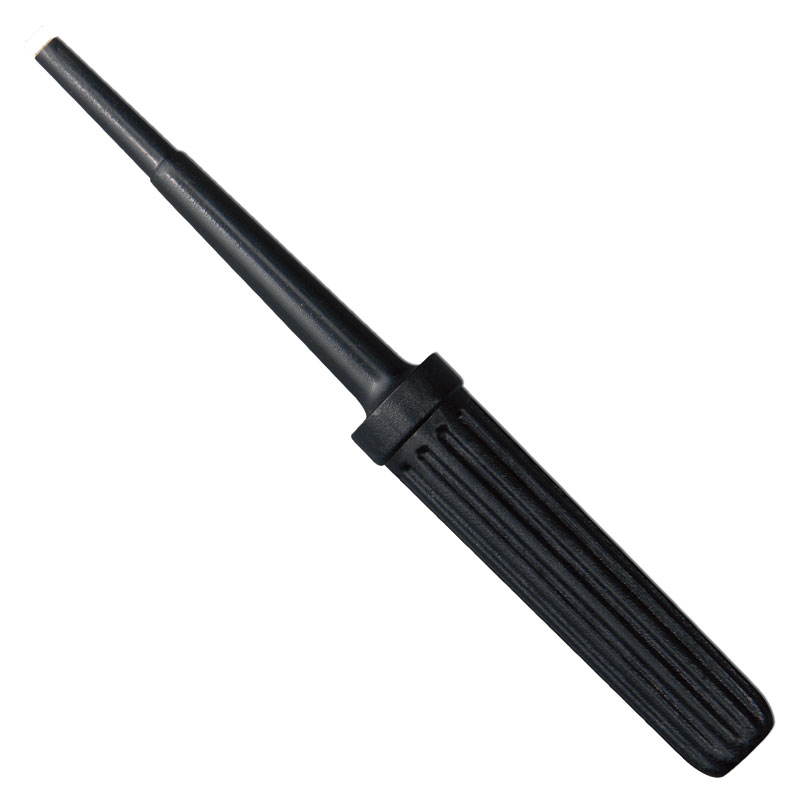

探笔校正笔
探笔
产品说明书

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
