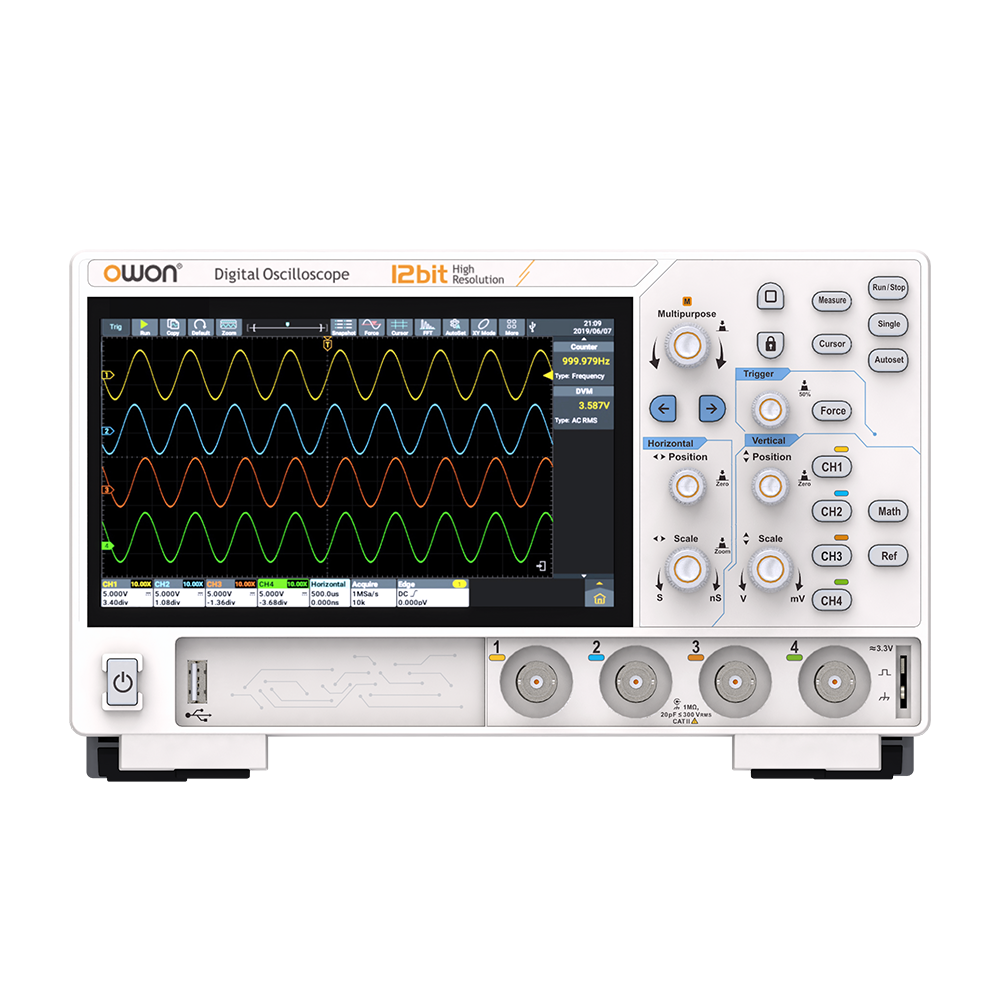

ADS800A 系列12位高精度多功能数字示波器

Name: ADS800A 系列12位高精度多功能数字示波器
Brand: owon 利利普
SKU: ADS802A / ADS812A / ADS822A / ADS804A / ADS814A / ADS824A
Availability: InStock

型号：ADS802A / ADS812A / ADS822A / ADS804A / ADS814A / ADS824A

分类国货精品 > owon > 数字示波器 > 台式示波器摘要 FFT频谱分析协议分析 M点FFT分析多达43种自动测量内置增强FFT分析峰值搜索功能便捷测量光标Gating测量更多测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

示波器+FFT频谱分析仪+电压表+频率计+协议分析仪

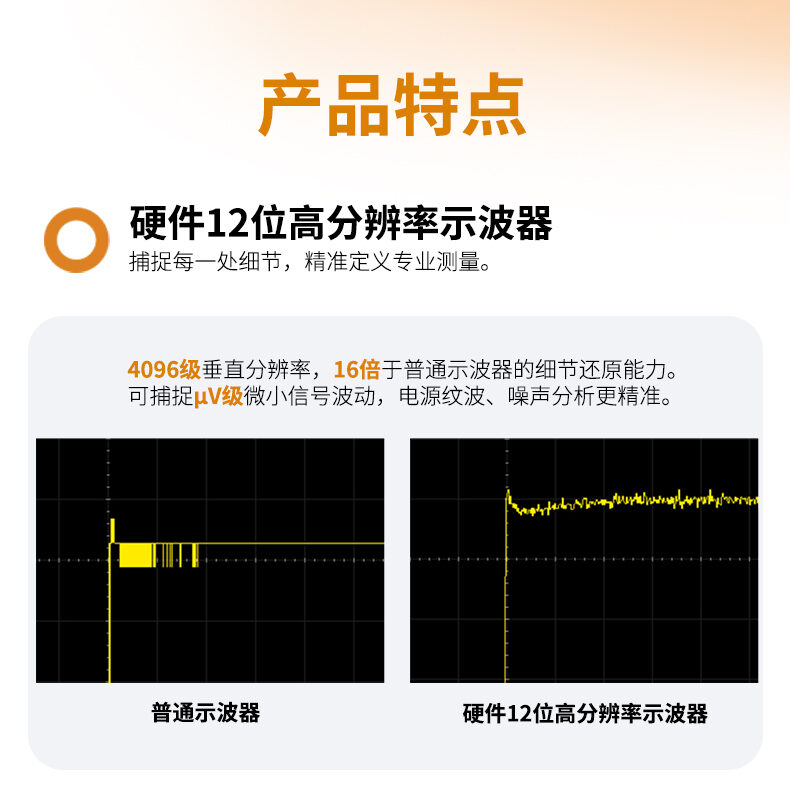

带宽70 - 200MHz，1.25GSa/s的实时采样率，硬件12位垂直分辨率
存储深度50M，电压档位500μV/div - 10 V/div
1M点FFT分析，256级波形灰度显示及彩色余辉技术

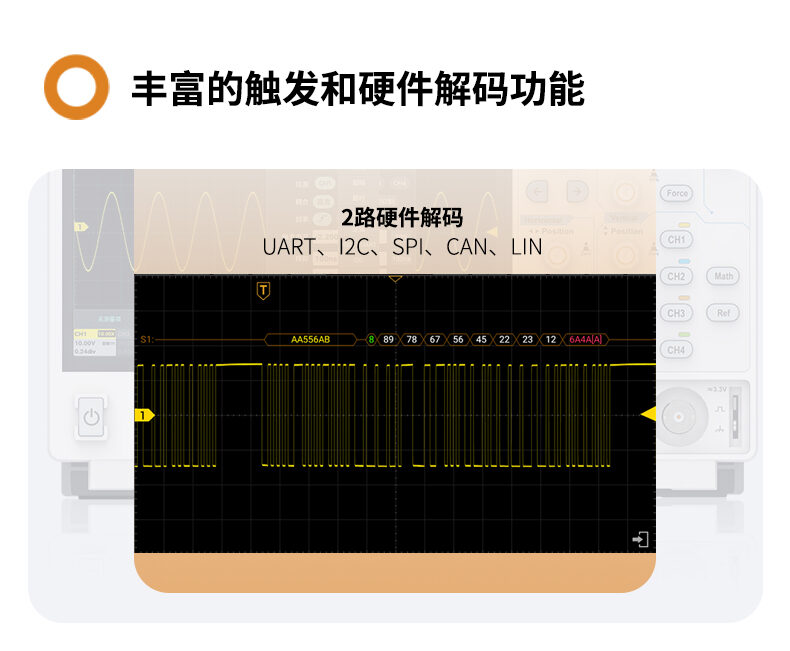

丰富的触发：边沿、视频、脉宽、斜率、欠幅、超幅、超时、第N边沿、逻辑以及RS232/UART、I2C、SPI、CAN、
LIN；2路硬件解码：RS232/UART, I2C, SPI, CAN, LIN
支持外接多媒体设备，如鼠标、键盘，极大提升操作互动效率

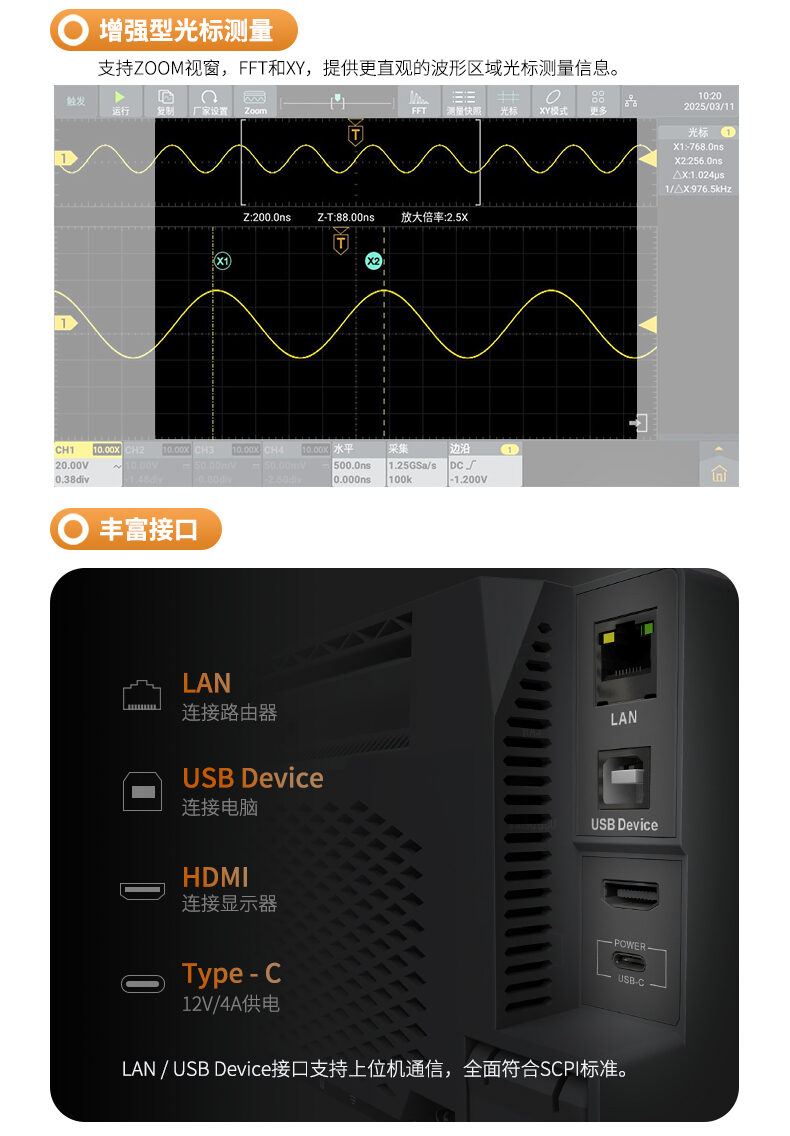

配置HDMI、USB device、USB Host、Trig Out(P/F)、LAN等多种通信接口，支持Web Control远程仪器控制和SCPI命令收发工具
可选配无线模块（wifi/蓝牙），支持网络打印机

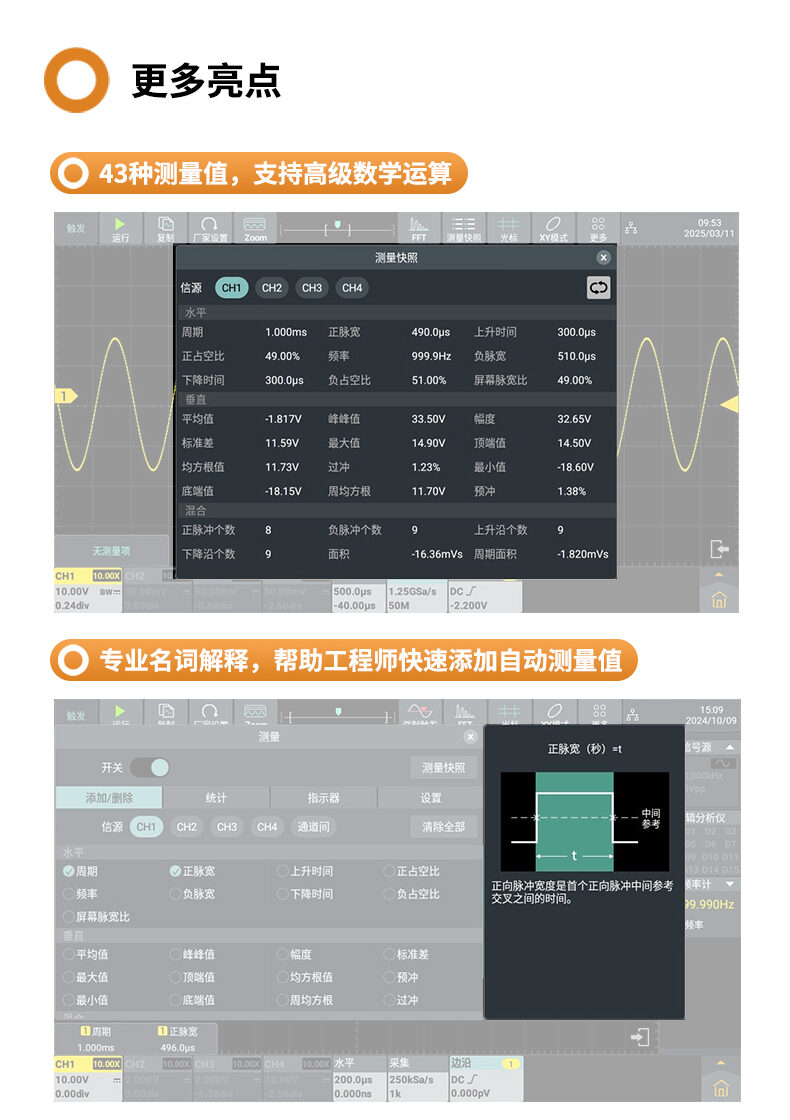

多达43种自动测量值，提供多种数学运算，内置增强FFT分析和峰值搜索功能

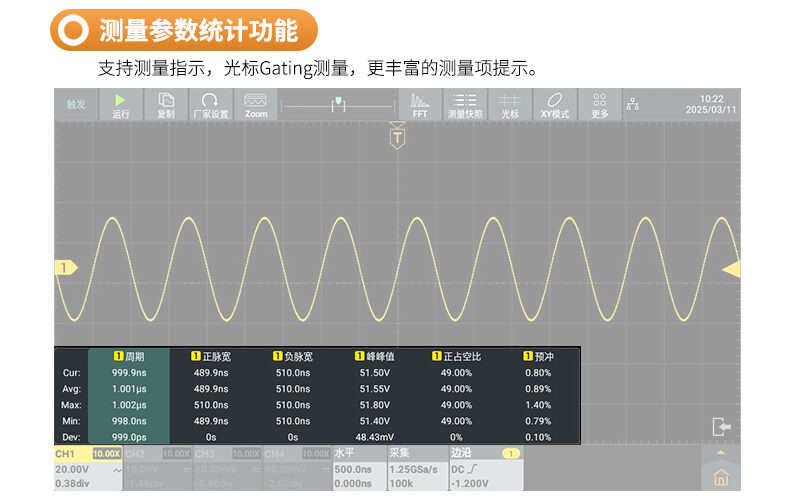

便捷的测量参数统计功能，支持测量指示、光标Gating测量及更多测量项提示
7英寸LCD，支持多点触控操作，支持用户自定义快捷操作，简化日常使用流程
内置锂电池，提升便携性和灵活性，支持浮地测量（需出厂前选配）

产品介绍

技术参数

型号	ADS802A	ADS812A	ADS822A	ADS804A		ADS814A		ADS824A
模拟带宽（-3 dB）	70MHz	100MHz	200MHz	70MHz		100MHz		200MHz
输入通道数	2			4
最大模拟通道采样率	1.25GSa/s (单通道)， 625MSa/s (双通道，四通道)
采样方式	普通采样、峰值检测、高分辨率、平均、分段采集				存储深度		50M
最高波形捕获率	700,000wfms/s 或1,000,000wfms/s				垂直分辨率		12bits
灵敏度（伏/格）范围	500μV/div～10 V/div				时基精度		±25 ppm（典型值）
时基档位	1ns/div - 1000s/div，1-2-5 步进
直流增益精确度	3%（≤1 mV）；2%（2 mV）；1.5%（≥5 mV）
输入阻抗	1 MΩ±2%，与20 pF±5 pF 并联
探头衰减系数	1.00μX-1.00MX，按1-2-5 进制方式步进，支持自定义
触发类型	边沿、脉宽、斜率、视频、超时、欠幅、超幅、第N边沿、逻辑、RS232/UART、I2C、SPI、CAN、LIN
解码	RS232/UART、I2C、SPI、CAN、LIN
自动测量	周期、频率、正脉宽、负脉宽、上升时间、下降时间、屏幕脉宽比、正占空比、负占空比、平均值、峰峰值、均方根值、过冲、最大值、最小值、顶端值、周均方根、底端值、幅度、预冲、标准差、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积、周期面积、延迟（A↑-B↑）、延迟（A↑-B↓）、延迟（A↓-B↑）、延迟（A↓-B↓）、相位（A↑-B↑）、相位（A↑-B↓）、相位（A↓-B↑）、相位（A↓-B↓）、FRR（A↑-B↑）、FRF（A↑-B↓）、FFR（A↓-B↑）、FFF（A↓-B↓）、LRR（A↑-B↑）、LRF（A↑-B↓）、LFR（A↓-B↑）、LFF（A↓-B↓）
数学运算	加、减、乘、除、&&、\|\|、^、！、微分、积分、平方根，函数运算(Lg/Ln/Exp/Abs/Sine/Cosine/Tan),用户自定义函数,数字滤波（低通、高通、带通、带阻)、FFT（Vrms，dBVrms, Radians，Degrees）
频率计	6位数字频率计；最大频率：示波器最大模拟带宽
电压表	支持DC, AC+DCrms, ACrms；分辨率：4位（ACV/DCV）
其他
通讯接口	HDMI；USB device, USB Host, Trig Out(P/F), LAN 接口
显示	7英寸（1024×600），多点触控电容屏
电源	Type-C 供电口[1]；12V/5000mAh锂电池（出厂前需选配）
尺寸	260mm * 160mm * 78mm（长宽深）
重量	约1.5千克（主机）

标配附件

电源线

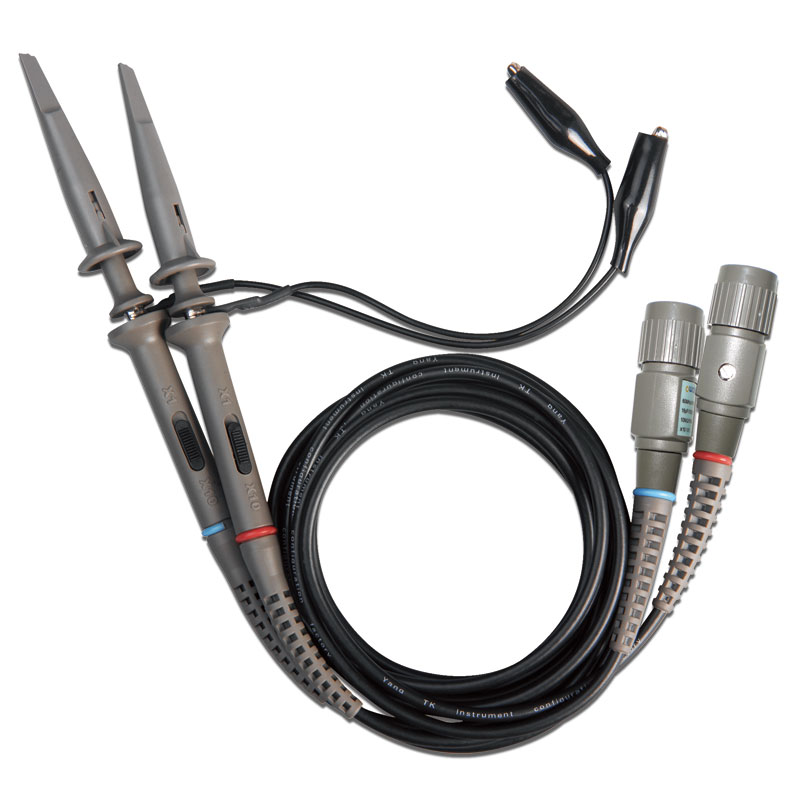

探极

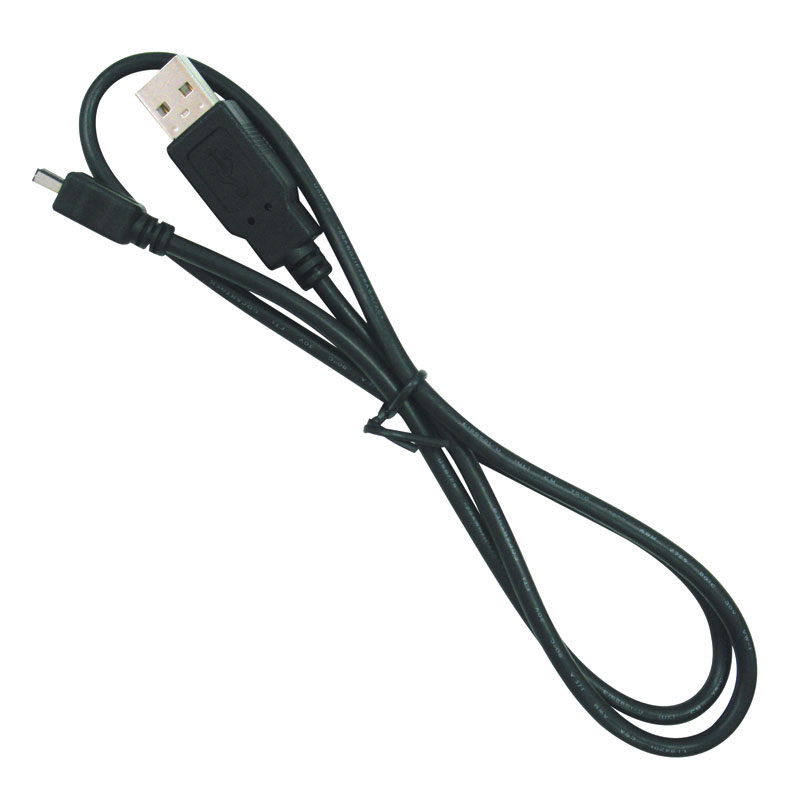

USB数据线
快速指南

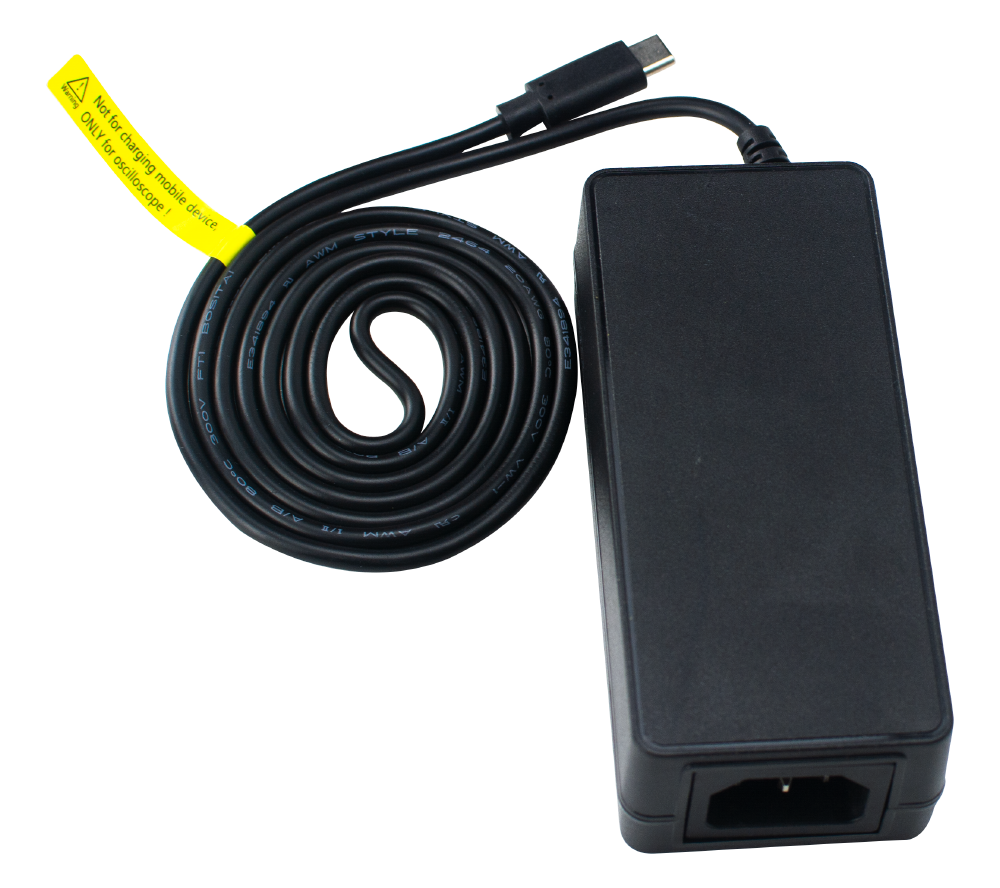

电源适配器

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
