产品简介
UT-PD1500是针对高频测量设计的有源差分探头，集成了当今通用高速探头所需的许多特性。其200kΩ 高输入电阻搭配 1pF 低输入电容可降低对测试电路的负载干扰，精确提取差分信号。UT-PD1500拥有1.5GHz的测试带宽，上升时间≤245ps ，±4V 动态范围，10:1 衰减系数，可适应不同幅值信号、对多种高速测试信号精确还原，因此在高速数字电路、总线分析、信号完整性等诸多高速领域中，UT-PD1500可以准确、快速地获取到电路中的信号信息，有助于提高工程师工作效率和准确性。
适配：MSO8000HD；MSO7000X；UPO7000L；MSO5000HD；MSO3000HD；MSO3000X系列

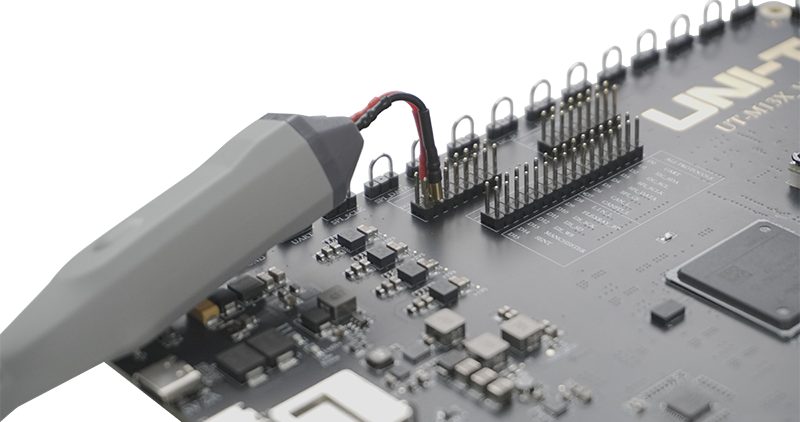

优异的电气性能
1.5GHz高带宽-准确测量高速串行信号
上升时间≤245ps极高的信号保真度
1pF低电容极大降低测试电路负载干扰
±4V动态范围保证大多数信号的线性测量不失真

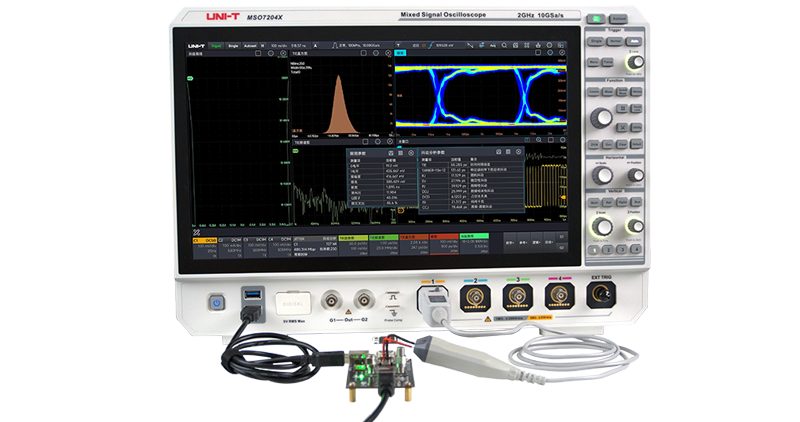

丰富的应用环境
常用于高速串行总线的设计、验证和调试
- I2C\SPI
- CAN\CAN-FD\LIN
- 串行ATA
- 以太网（GbE）
- USB2.0
- FireWire（1394b）
信号完整性、抖动分析和眼图
高速串行总线一致性分析
∞

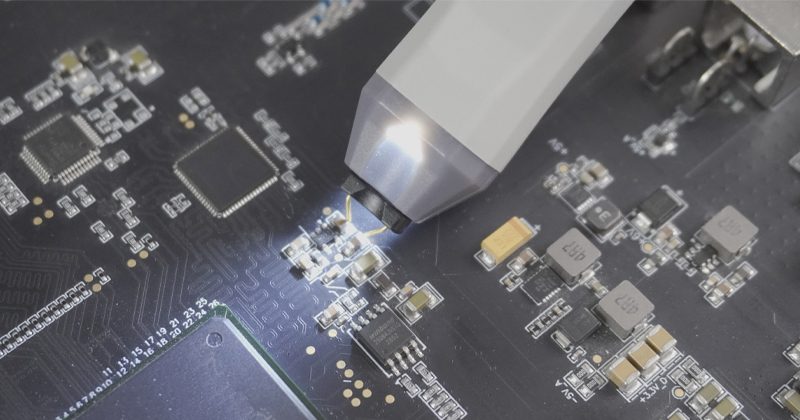

易用的探头功能
探头前灯点亮/熄灭按钮
控制示波器运行停止
清除示波器当前显示波形和测量值
控制示波器进行强制触发
自动感知衰减倍数
自动阻抗匹配
识别探头型号和序列号
型号与技术参数
| 探头类型 | 有源差分探头 |
|---|---|
| 带宽 | 1.5GHz |
| 上升时间 | ≤245ps |
| 衰减比 | 10:1±5% |
| 输入电阻 | 200kΩ±2% |
型号对比
| 型号 | 探头类型 | 带宽 | 上升时间 | 衰减比 | 输入电阻 |
|---|---|---|---|---|---|
| UT-PD1500 | 有源差分探头 | 1.5GHz | ≤245ps | 10:1±5% | 200kΩ±2% |
